- 概覽
-
規格參數
訂貨号
CPU226L，72KB程序空間/110KB數據空間，24VDC電源，24DI/16DO晶體管源型輸出，0.75A，2個PPI/自由通信口，兩路50KHz輸出（Pulse/Dir或PTO/PWM），數據永久保存，支持模拟量、CAN和RS485擴展闆
CTS7 216-2AD35-0X40
- 技術參數
-
技術參數
物理特性
尺寸（寬×高×深）
196×80×62mm
功耗
11W
存儲器特性
程序存儲器
24KB+48KB
數據存儲器
10KB+100KB
數據保存
FlashROM永久保存
常規特性
定時器總數
1ms
10ms
100ms
256
4
16
236
計數器總數
256
内存存貯器位
256位
内存存儲位掉電保持時間
永久保持
時間中斷
64字節獨立
順序控制繼電器（S)
256位
時間中斷
2個1ms分辨率
邊沿中斷
4個上升沿和/或4個下降沿（I0.0，I0.1，I0.2，I0.3）
模拟電位器
無
布爾量運算執行時間
0.15µs
浮點運算執行時間
8µs
時鍾
内置
BD擴展闆接口數
1個，支持RS485擴展闆、CAN擴展闆、模拟量擴展闆
系統指示燈
3個，STOP、RUN、SF
RUN/STOP撥碼
有，2态
電池卡接口
支持，電源不足2.0V，報警位SM195.0
編程卡
支持
存儲卡
支持
額定輸入電壓
DC24V
電源供應
本機及擴展總線+5V
+24V
1000mA
400mA
集成的通信功能
通訊接口
2個通信口：
PORT0:PPI/自由口，标準RS485電平
PORT1:PPI/自由口，标準RS485電平
插上RS485擴展闆并重新啓動之後，PORT0固定爲PPI口不可切換，自由口FP0配置到RS485擴展闆。
PPI波特率
9.6kbps、19.2kbps和187.5kbps
自由口波特率
1.2kbps ~ 115.2kbps
每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
波特率爲187.5kbps時1000米，38.4kbps時1200米
50米
最大站點數
每段32個站，每個網絡126個站
最大主站數
32
點到點(PPI主站模式)
是(NETR/NETW)，最多8個連接，每個連接最大通信200個字節
MPI連接
（1PG/1OP）共8個，2個保留
I/O特性
本機數字量輸入點數
24
輸入類型
漏型/源型
本機數字量輸出點數
16
輸出類型
固态-MOSFET，源型
數字I/O映象區
640DI/640DQ（含CAN通信專用映像區）
模拟I/O映象區
194AI/194AQ（含CAN通信專用映像區）
允許最大擴展I/O模塊數
7
最大數字量I/O配置
128DI/128DO
最大模拟量I/O配置
32AI/32AO
脈沖捕捉輸入
24
高速計數器
總數
單相計數器
兩相計數器
6
6×30KHz
4×20KHz
集成通信功能（CANopen）-擴展CAN通信闆型号CTH2-CAN-01S2-EB時使用
通信接口
1個（8 Pin端子）”見CANopen通信接口表”
傳輸率
1000
800
500
250
150
50
20
最大長度
25
50
100
250
500
1000
2500
最大站地址
127
站點地址範圍
1-127
最大主站帶從站數
32
配置方式
CAN組态塊和EDS文件
最大數字量訪問
普通IO
CANopen專用IO
字節數
内存起始地址
字節數
内存起始地址
輸入
16
IB0
輸入
64
IB16
輸出
16
QB0
輸出
64
QB16
最大模拟量訪問
普通IO
CANopen專用IO
通道數
内存起始地址
通道數
内存起始地址
輸入
32
AIW0
輸入
162
AIW64
輸出
32
AQW0
輸出
162
AQW64
集成通信功能（CANFree）-擴展CAN通信闆時型号CTH2-CAN-01S2-EB時使用
通信協議
CanFree
使用方式
通過内部庫指令支持
數字量輸入特性
本機集成數字量輸入點數
24
輸入類型
漏型/源型
額定電壓
24V DC
最大持續允許電壓
30V DC
邏輯1信号 ( 最小)
邏輯0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
隔離(現場與邏輯)
500V AC，1分鍾
同時接通的輸入
24
最大電纜長度
屏蔽
非屏蔽
500米(标準輸入)
50米(高速計數器輸入)
300米(标準輸入)
數字量輸出特性
本機集成數字量輸出點數
16
輸出類型
固态-MOSFET，源型
額定電壓
DC：24V
輸出電壓範圍
DC：20.4～28.8V
邏輯1信号（最小）
20V DC最大電流
邏輯0信号（最大）
0.1V DC，10KΩ負載
每點額定電流
0.75A
每個公共端額定電流
3.75A
漏電流（最大）
10uA
浪湧電流（最大）
8A，100ms
燈負載（最大）
5W
高速脈沖輸出
最大頻率
運控庫指令：2路50KHz Pulse（Q0.0,Q0.1）,Dir（Q0.2,Q0.3）
PTO/PWM:2路20KHz（Q0.0,Q0.1）
接通電阻（接點）
典型值0.15Ω，最大0.32Ω
隔離（現場與邏輯）
500VAC 1分鍾
延時
斷開到接通：2us（Q0.0, Q0.1），---15us（其它）
接通到斷開：10us（Q0.0, Q0.1），---130us（其它）
額定負載下的觸點壽命
不适用
同時接通的輸出
所有輸出點
兩個輸出并聯
是，僅在輸出同組時
最大電纜長度
屏蔽
非屏蔽
500米
150米
*支持新版V2編程卡
*超級電容掉電保持時間約爲100個小時，擴展電池爲200天
*電池卡電量不足報警功能：低于2V時，報警位SM195.0
控制端子及通訊端口

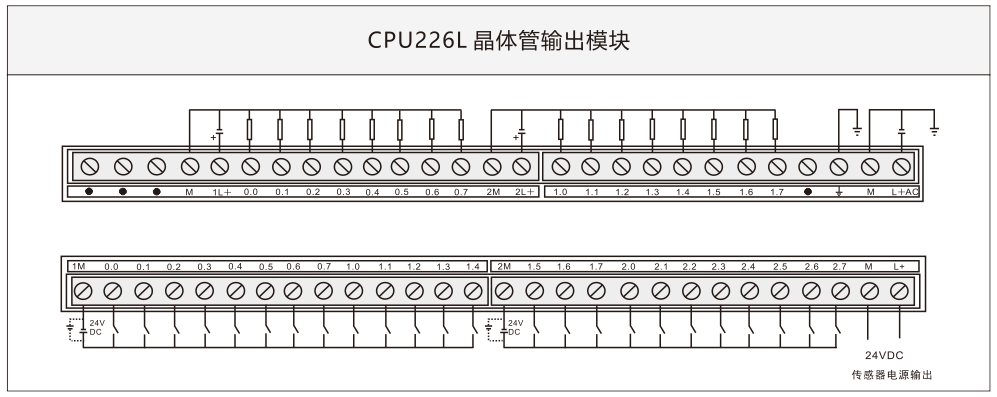

端子接線
CTS7-216-2AD35-0X40接線端子
RS485通信接口
連接器
插針号
PORT1/FPORT1（RS485）
PORT0/FPORT0（RS485）
1
機殼接地
機殼接地
2
+24V地
+24V地
3
RS485信号B
RS485信号B
4
發送申請
發送申請
5
+5V地
+5V地
6
+5V，100Ω
+5V，100Ω
7
+24V
+24V
8
RS485信号A
RS485信号A
9
NC
NC
連接器外殼
機殼接地
機殼接地

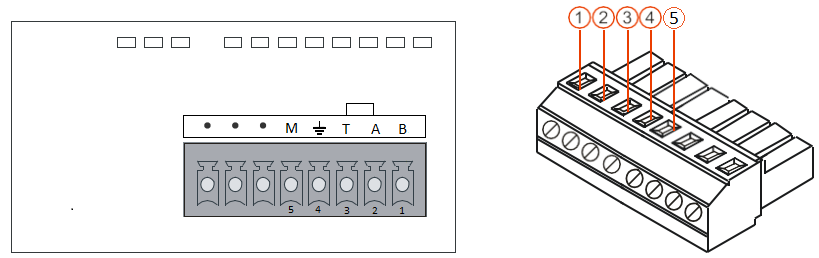

RS485擴展闆通信接口
模塊接口與連接器
引腳
FPORT0（RS485）
注：需要使用終端電阻時，將2腳和3腳短接。
1
RS485信号B
2
RS485信号A
3
終端電阻
4
機殼接地
5
RS485信号GND
6
NC
7
NC
8
NC
9
NC
- 典型應用
-

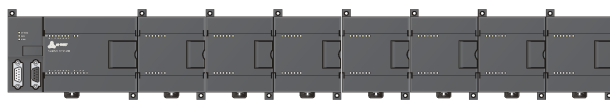

系統配置方案
系統可以由一個單獨的CPU主控模塊組成，可由一個CPU外加最多7個各種型号的可選擴展模塊組成，還可以一個單獨的CPU外加BD擴展模塊組成。
- 安裝規格
-
産品的安裝和運行要求

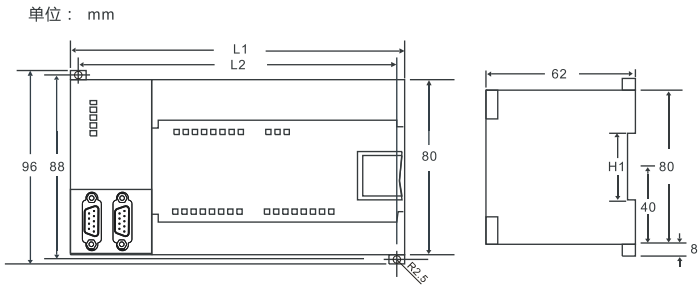

安裝尺寸
PLC型号
L1(mm)
L2(mm)
CTS7 216-2AD35-0X40
196.5
188.5
CTS7 216-2BD35-0X40
196.5
188.5

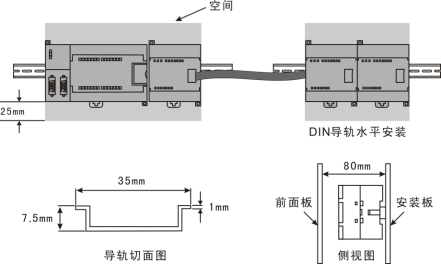

安裝和固定方式
使用DIN35标準導軌。
