規格參數
訂貨号
CPU H226M：12KB程序空間/8KB數據空間，24VDC電源，14DI/10DO晶體管源型輸出，0.5A,2個PPI/自由通訊口,1個以太網通訊口，3路50KHz運控輸出；支持模拟量擴展闆與擴展模塊
CTH2
216-1AD33-0X24
CPU H226M：12KB程序空間/8KB數據空間，220VAC電源，14DI/10DO繼電器輸出，2A,2個PPI/自由通訊口,1個以太網通訊口；支持模拟量擴展闆與擴展模塊
CTH2
216-1BD33-0X24
- 技術參數
-
CTH2 216-1AD33-0X24
物理特性
尺寸（寬×高×深）
137×80×62mm
功耗
7W
存儲器特性
程序存儲器
8KB+4KB
數據存儲器
8KB
常規特性
定時器總數
1ms
10ms
100ms
256
4
16
236
計數器總數
256
内存存貯器位
256
内存存儲位掉電保持時間
永久保持
順序控制繼電器（S)
256位
時間中斷
2個1ms分辨率
邊沿中斷
4個上升沿和/或4個下降沿
模拟電位器
無
布爾量運算執行時間
0.22µs
浮點運算執行時間
12µs
時鍾
内置，精度±120s/m
BD擴展闆接口數
1個
系統指示燈
3個，STOP、RUN、SF
RUN/STOP撥碼
有，2态
編程卡
支持
存儲卡
不支持
額定輸入電壓
DC24V
電源供應
本機及擴展總線+5V
+24V
660mA
200mA
集成的通信功能
通訊接口
2個通信口：
PORT0:PPI通信口/自由通信口，RS485
FPORT0:PPI通信口/自由通信口，RS485
PPI波特率
9.6kbps、19.2kbps和187.5kbps
自由口波特率
1.2kbps~ 115.2kbps
每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
波特率爲187.5kbps時1000米，38.4kbps時1200米
50米
最大站點數
每段32個站，每個網絡126個站
最大主站數
32
物理接口
2個RS485接口
隔離
不隔離
以太網通信功能
通信接口
1個标配以太網口
通信标準
符合IEEE802.3标準
傳輸速度
10Mbps 和100Mbps自适應
自适應交叉連接
不支持
連接到工業以太網的接口(10/100Mbps)
RJ45插座
協議類型
UDP/TCP協議
支持MICO以太網編程，支持PLC間以太網通信。
配置方式
支持上位機通過網口搜索PLC，支持網口下載系統配置。
最大連接數
每個PLC支持最多8個UDP連接，支持最多4個TCP連接，支持最多4個Socket連接，2個UDP,2個TCP。
IT連接的最大數量
8個UDP_PPI連接，其中4個主站和4個從站。
4個ModBus_TCP連接，2個主站和2個從站。
4個Socket連接，2個UDP,2個TCP。
用戶數據數量
最多200個字節用于TCP/IP傳輸。
最多240個字節用于ModBus_TCP傳輸。
最多512個字節用于Socket傳輸。
端口
本地：1~65535
遠程服務器：8888
啓動時間或複位後重新啓動時間
大約3秒。
指示燈
綠色RMC指示燈:亮：遠程控制生效，滅：遠程控制失效
綠色以太網指示燈：亮：連接，閃爍：傳輸；滅：未連接
每段最大電纜長度
100m
隔離
通信口隔離
I/O特性
本機數字量輸入點數
14
輸入類型
漏型/源型
本機數字量輸出點數
10
輸出類型
固态-MOSFET
數字I/O映象區
128DI/1280DQ（不含CAN通信專用映像區）
模拟I/O映象區
32AI/32AQ（不含CAN通信專用映像區）
允許最大擴展I/O模塊數
7
最大數字量I/O配置
IO：256(128輸入/128輸出)
最大模拟量I/O配置
64（32輸入/32輸出）
脈沖捕捉輸入
14
高速計數器
總數
單相計數器
兩相計數器
4
4×50KHz
1×30KHz
數字量輸入特性
本機集成數字量輸入點數
14
輸入類型
漏型/源型
額定電壓
24V DC
最大持續允許電壓
20.4-28.8V DC
浪湧電壓
35V DC，持續0.5s
邏輯1信号 ( 最小)
邏輯0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
允許的最大漏電流
1mA
輸入濾波
支持3.4ms和6.4ms
隔離(現場與邏輯)
500V AC，1分鍾
同時接通的輸入
14
最大電纜長度
屏蔽
非屏蔽
500米(标準輸入)
50米(高速計數器輸入)
300米(标準輸入)
數字量輸出特性
本機集成數字量輸出點數
10
輸出類型
固态-MOSFET，源型
額定電壓
DC：24V
輸出電壓範圍
DC：20.4～28.8V
邏輯1信号（最小）
20V DC最大電流
邏輯0信号（最大）
0.1V DC，10KΩ負載
每點額定電流
0.5A
每個公共端額定電流
4A
漏電流（最大）
10uA
浪湧電流（最大）
8A，100ms
燈負載（最大）
5W
高速脈沖輸出
最大頻率
運控庫指令：3路50KHz
輸出Q點：（Q0.0-Q0.2）
接通電阻（接點）
典型值0.15Ω，最大0.32Ω
隔離（現場與邏輯）
500VAC 1分鍾
延時
斷開到接通：2us（Q0.0, Q0.1），---15us（其它）
接通到斷開：10us（Q0.0, Q0.1），---130us（其它）
額定負載下的觸點壽命
不适用
同時接通的輸出
所有輸出點
兩個輸出并聯
是，僅在輸出同組時
最大電纜長度
屏蔽
非屏蔽
500米
150米
CTH2 216-1BD33-0X24
物理特性
尺寸（寬×高×深）
137×80×62mm
功耗
7W
存儲器特性
程序存儲器
8KB+4KB
數據存儲器
8KB
常規特性
定時器總數
1ms
10ms
100ms
256
4
16
236
計數器總數
256
内存存貯器位
256
内存存儲位掉電保持時間
永久保持
順序控制繼電器（S)
256位
時間中斷
2個1ms分辨率
邊沿中斷
4個上升沿和/或4個下降沿
模拟電位器
無
布爾量運算執行時間
0.22µs
浮點運算執行時間
12µs
時鍾
内置，精度±120s/m
BD擴展闆接口數
1個
系統指示燈
3個，STOP、RUN、SF
RUN/STOP撥碼
有，2态
編程卡
支持
存儲卡
不支持
額定輸入電壓
DC24V
電源供應
本機及擴展總線+5V
+24V
660mA
200mA
集成的通信功能
通訊接口
2個通信口：
PORT0:PPI通信口/自由通信口，RS485
FPORT0:PPI通信口/自由通信口，RS485
PPI波特率
9.6kbps、19.2kbps和187.5kbps
自由口波特率
1.2kbps ~ 115.2kbps
每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
波特率爲187.5kbps時1000米，38.4kbps時1200米
50米
最大站點數
每段32個站，每個網絡126個站
最大主站數
32
物理接口
2個RS485接口
隔離
不隔離
以太網通信功能
通信接口
1個标配以太網口
通信标準
符合IEEE802.3标準
傳輸速度
10Mbps 和100Mbps自适應
自适應交叉連接
不支持
連接到工業以太網的接口(10/100Mbps)
RJ45插座
協議類型
UDP/TCP協議
支持MICO以太網編程，支持PLC間以太網通信。
配置方式
支持上位機通過網口搜索PLC，支持網口下載系統配置。
最大連接數
每個PLC支持最多8個UDP連接，支持最多4個TCP連接,支持最多4個Socket連接，2個UDP,2個TCP。
IT連接的最大數量
8個UDP_PPI連接，其中4個主站和4個從站。
4個ModBus_TCP連接，2個主站和2個從站。
4個Socket連接，2個UDP,2個TCP。
用戶數據數量
最多200個字節用于TCP/IP傳輸。
最多240個字節用于ModBus_TCP傳輸。
最多512個字節用于Socket傳輸。
端口
本地：1~65535
遠程服務器：8888
啓動時間或複位後重新啓動時間
大約3秒。
指示燈
綠色RMC指示燈:亮：遠程控制生效，滅：遠程控制失效
綠色以太網指示燈：亮：連接，閃爍：傳輸；滅：未連接
每段最大電纜長度
100m
隔離
通信口隔離
I/O特性
本機數字量輸入點數
14
輸入類型
漏型/源型
本機數字量輸出點數
10
輸出類型
繼電器 幹觸點
數字I/O映象區
128DI/1280DQ（不含CAN通信專用映像區）
模拟I/O映象區
32AI/32AQ（不含CAN通信專用映像區）
允許最大擴展I/O模塊數
7
最大數字量I/O配置
IO：256(128輸入/128輸出)
最大模拟量I/O配置
64（32輸入/32輸出）
脈沖捕捉輸入
14
高速計數器
總數
單相計數器
兩相計數器
4
4×50KHz
1×30KHz
數字量輸入特性
本機集成數字量輸入點數
14
輸入類型
漏型/源型
額定電壓
24V DC
最大持續允許電壓
20.4-28.8V DC
浪湧電壓
35V DC，持續0.5s
邏輯1信号 ( 最小)
邏輯0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
允許的最大漏電流
1mA
輸入濾波
支持3.4ms和6.4ms
隔離(現場與邏輯)
500V AC，1分鍾
同時接通的輸入
14
最大電纜長度
屏蔽
非屏蔽
500米(标準輸入)
50米(高速計數器輸入)
300米(标準輸入)
數字量輸出特性
本機集成數字量輸出點數
10
輸出類型
繼電器，幹觸點
額定電壓
24V DC或110V/220VAC
輸出電壓範圍
5～30VDC：5～250VAC
邏輯1信号（最小）
-
邏輯0信号（最大）
-
每點額定電流
2A
每個公共端額定電流
8A
漏電流（最大）
-
浪湧電流（最大）
7A，觸點關閉
燈負載（最大）
30W DC/200W AC
接通電阻（接點）
0.2Ω
隔離（現場與邏輯）
-
延時
斷開到接通：-
接通到斷開：-
額定負載下的觸點壽命
100,000次通斷
同時接通的輸出
所有輸出點
兩個輸出并聯
否
最大電纜長度
屏蔽
非屏蔽
500米
150米
- 典型應用
-
系統配置方案

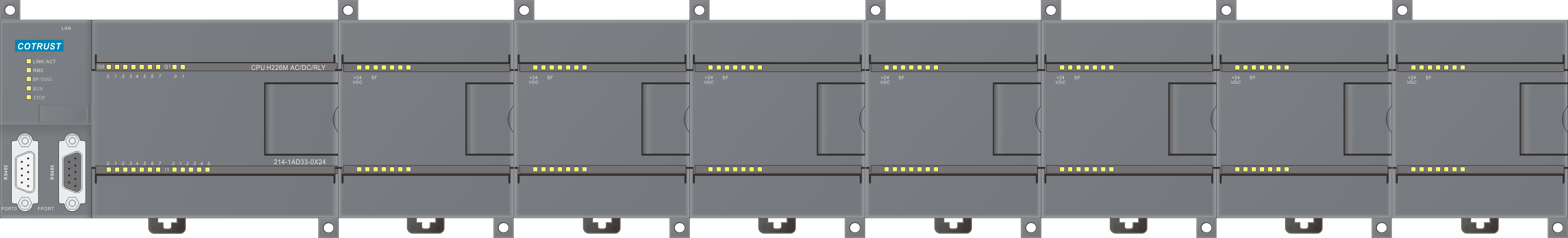

系統可以由一個單獨的CPU主控模塊組成，可由一個CPU外加最多7個各種型号的可選擴展模塊組成，還可以一個單獨的CPU外加BD擴展模塊組成。
- 安裝規格
-
控制端子及通訊端口
1-端子接線

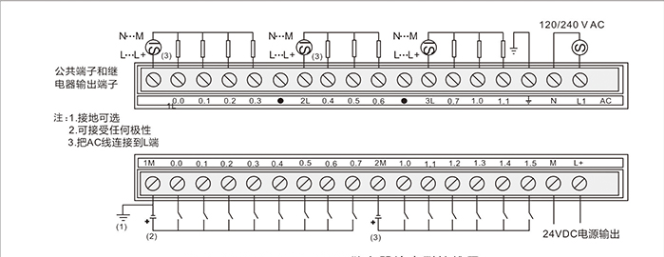

216-1AD33-0X24接線端子
CTH200系列CPU的端子接線圖如下所示：
CTH2 216-1AD33-0X24晶體管輸出型接線圖
2-端子接線
216-1BD33-0X24接線端子

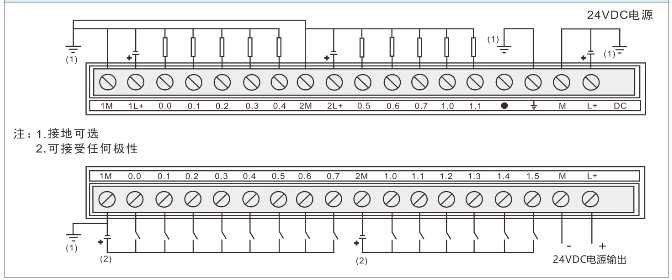

CTH200系列CPU的端子接線圖如下所示：
CTH2 216-1BD33-0X24晶體管輸出型接線圖
RS485通信接口
連接器
插針号
PORT0（RS485）
FPORT0（RS485）
1
機殼接地
機殼接地
2
邏輯地
邏輯地
3
RS485+信号B
RS485+信号B
4
發送請求RTS
發送請求RTS
5
邏輯地
邏輯地
6
+5V，串聯100Ω電阻
+5V，串聯100Ω電阻
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
連接器外殼
機殼接地
機殼接地
産品的安裝和運行要求

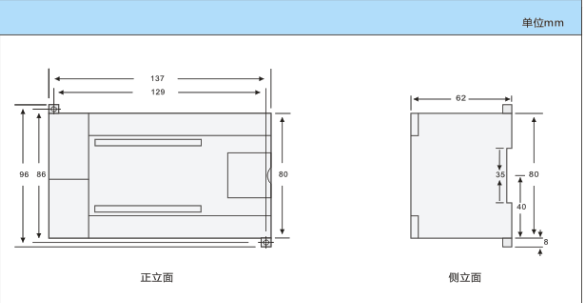

安裝尺寸
安裝和固定方式
使用DIN35标準導軌。
