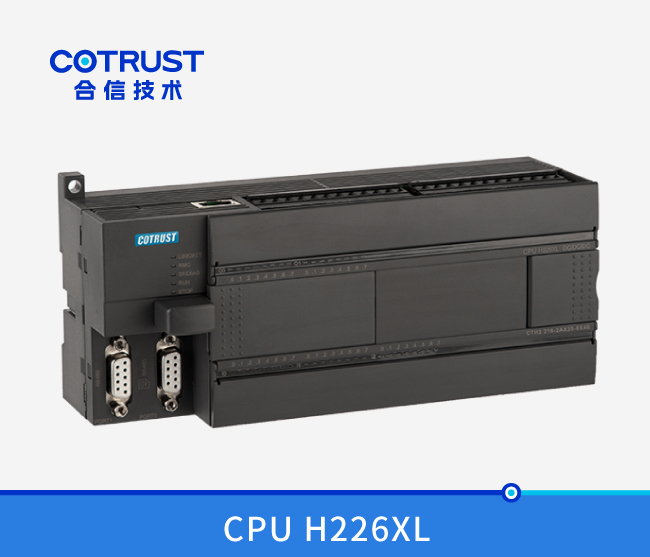

CPU H226XL，72KB程序空間/110KB數據空間，24VDC電源，24DI/16DO晶體管源型輸出，0.5A，2個PPI/自由通信口，1個以太網口，兩路20KHz（PTO/PWM）或兩路100KHz輸出（Pulse/Dir），數據永久保存，支持模拟量、CAN和RS485擴展闆，支持西門子S7協議；

CTH2 216-2AX35-0X40

CPU H226XL，72KB程序空間/110KB數據空間，220VAC電源，24DI/16DO繼電器型輸出，2A，2個PPI/自由通信口，1個以太網口，數據永久保存，支持模拟量、CAN和RS485擴展闆，支持西門子S7協議；

CTH2 216-2BX35-0X40

尺寸（寬×高×深）

196.5×80×62mm

功耗

11W

存儲器特性

程序存儲器

24KB+48KB

數據存儲器

10KB+100KB

數據保存

FlashROM(永久保存）

常規特性

定時器總數

      1ms

      10ms

      100ms

512

4

272

236

計數器總數

256

内存存貯器位

256位

内存存儲位掉電保持時間

永久保持

順序控制繼電器（S)

256位

時間中斷

2個1ms分辨率

邊沿中斷

4個上升沿和/或4個下降沿（I0.0，I0.1，I0.2，I0.3）

模拟電位器

無

布爾量運算執行時間

≤0.15µs

浮點運算執行時間

≤8µs

時鍾

内置

BD擴展闆接口數

1個，支持RS485擴展闆、CAN擴展闆、模拟量擴展闆

系統指示燈

5個，STOP、RUN、SF、RMC、LINK/ACT

RUN/STOP撥碼

有，2态

電池卡接口

支持，電源不足2.0V，報警位SM195.0

編程卡

支持

存儲卡

支持

額定輸入電壓

DC24V

電源供應

本機及擴展總線+5V

+24V

660mA

300mA

集成的通信功能

通訊接口

2個通信口：

PORT0:PPI/自由口，标準RS485

PORT1:PPI/自由口，标準RS485

插上RS485擴展闆并重新啓動之後，PORT0（RS485，PPI通信口）PORT1（RS485，PPI/自由通信口），FPORT0（自由口）

PPI波特率

9.6kbps、19.2kbps和187.5kbps

自由口波特率

1.2kbps~ 115.2kbps

每段最大電纜長度

      使用隔離中繼器

      未使用隔離中繼器

波特率爲187.5kbps時1000米，38.4kbps時1200米

50米

最大站點數

每段32個站，每個網絡126個站

最大主站數

32

點到點(PPI主站模式)

是(NETR/NETW)，最多8個連接，每個連接最大通信200個字節

MPI連接

（1PG/1OP）共8個，2個保留

以太網通信功能

通信接口

1個标配以太網口

通信标準

符合IEEE802.3标準

傳輸速度

10Mbps 和100Mbps自适應

自适應交叉連接

支持

連接到工業以太網的接口(10/100Mbps)

RJ45插座

固件升級

支持網口在線升級固件功能。

協議類型

UDP/TCP協議

支持PDP_PPI，MODBUS_TCP，、Socket，S7協議，支持PLC間以太網通信，支持MiCo以太網編程。

配置方式

支持上位機通過網口搜索PLC，支持網口下載系統配置。

應用接口

支持MiCo服務、UDP_PPI、Modbus_TCP、S7協議、Socket編程

最大連接數

8個UDP_PPI，不分主從

8個Modbus_TCP，不分主從

4個Socket連接，2個UDP，2個TCP

8個S7協議，不分主從，合信PLC隻作爲從站

用戶數據數量

最多200個字節用于UDP_PPI傳輸。

最多240個字節用于ModBus_TCP傳輸。

最多512個字節用于Socket傳輸

最多200個字節用于S7傳輸

端口

本地：1~65535

遠程服務器：8888

啓動時間或複位後重新啓動時間

大約3秒

指示燈

綠色RMC指示燈:亮：遠程控制生效，滅：遠程控制失效

綠色以太網指示燈：亮：連接，閃爍：傳輸；滅：未連接

每段最大電纜長度

100m

隔離

通信口隔離

I/O特性

本機數字量輸入點數

24

輸入類型

漏型/源型

本機數字量輸出點數

16

輸出類型

固态-MOSFET，源型

數字I/O映象區

640DI/640DQ（含CAN通信專用映像區）

模拟I/O映象區

194AI/194AQ（含CAN通信專用映像區）

允許最大擴展I/O模塊數

7

最大數字量I/O配置

128DI/128DO

最大模拟量I/O配置

32AI/32AO

脈沖捕捉輸入

24

高速計數器

    總數

    單相計數器

    兩相計數器

6

6×50KHz

4×30KHz

集成通信功能（CANopen）-擴展CAN通信闆型号CTH2-CAN-01S2-EB時使用

通信接口

1個（8 Pin端子）”見CANopen通信接口表”

傳輸率

1000

800

500

250

150

50

20

最大長度

25

50

100

250

500

1000

2500

最大站地址

127

站點地址範圍

1-127

最大主站帶從站數

32

配置方式

CAN組态塊和EDS文件

最大數字量訪問

普通IO

CANopen專用IO

字節數

内存起始地址

字節數

内存起始地址

輸入

16

IB0

輸入

64

IB16

輸出

16

QB0

輸出

64

QB16

最大模拟量訪問

普通IO

CANopen專用IO

通道數

内存起始地址

通道數

内存起始地址

輸入

32

AIW0

輸入

162

AIW64

輸出

32

AQW0

輸出

162

AQW64

集成通信功能（CANFree）-擴展CAN通信闆時型号CTH2-CAN-01S2-EB時使用

通信協議

CanFree

使用方式

通過内部庫指令支持

數字量輸入特性

本機集成數字量輸入點數

24

輸入類型

漏型/源型

額定電壓

24V DC

最大持續允許電壓

30V DC

邏輯1信号 ( 最小)

邏輯0信号 ( 最大)

15 VDC，2.5mA

5 VDC，1mA

隔離(現場與邏輯)

500V AC，1分鍾

同時接通的輸入

24

最大電纜長度

屏蔽

非屏蔽

500米(标準輸入)50米(高速計數器輸入)

300米(标準輸入)

數字量輸出特性

本機集成數字量輸出點數

16

輸出類型

固态-MOSFET，源型

額定電壓

DC：24V

輸出電壓範圍

DC：20.4～28.8V

邏輯1信号（最小）

20V DC最大電流

邏輯0信号（最大）

0.1V DC，10KΩ負載

每點額定電流

0.5A

每個公共端額定電流

4A

漏電流（最大）

10uA

浪湧電流（最大）

8A，100ms

燈負載（最大）

5W

高速脈沖輸出

最大頻率

運控庫指令：兩路100KHz Pulse（Q0.0,Q0.1）,Dir（Q0.2,Q0.3）

PTO/PWM：兩路20KHz（Q0.0,Q0.1）

接通電阻（接點）

典型值0.3Ω，最大0.6Ω

隔離（現場與邏輯）

500VAC ，1分鍾

延時

斷開到接通：2us（Q0.0, Q0.1），---15us（其它）

接通到斷開：10us（Q0.0, Q0.1），---130us（其它）

額定負載下的觸點壽命

不适用

可同時接通的輸出

所有輸出點

能否兩個輸出并聯

是，僅在輸出同組時

最大電纜長度

屏蔽

非屏蔽

500米

150米

尺寸（寬×高×深）

196.5×80×62mm

功耗

11W

存儲器特性

程序存儲器

24KB+48KB

數據存儲器

10KB+100KB

數據保存

FlashROM(永久保存）

常規特性

定時器總數

      1ms

      10ms

      100ms

512

4

272

236

計數器總數

256

内存存貯器位

256位

内存存儲位掉電保持時間

永久保持

順序控制繼電器（S)

256位

時間中斷

2個1ms分辨率

邊沿中斷

4個上升沿和/或4個下降沿（I0.0，I0.1，I0.2，I0.3）

模拟電位器

無

布爾量運算執行時間

≤0.15µs

浮點運算執行時間

≤8µs

時鍾

内置

BD擴展闆接口數

1個，支持RS485擴展闆、CAN擴展闆、模拟量擴展闆

系統指示燈

5個，STOP、RUN、SF、RMC、LINK/ACT

RUN/STOP撥碼

有，2态

電池卡接口

支持，電源不足2.0V，報警位SM195.0

編程卡

支持

存儲卡

支持

額定輸入電壓

AC220V

電源供應

本機及擴展總線+5V

+24V

660mA

300mA

集成的通信功能

通訊接口

2個通信口：

PORT0:PPI/自由口，标準RS485

PORT1:PPI/自由口，标準RS485

插上RS485擴展闆并重新啓動之後，PORT0（RS485，PPI通信口）PORT1（RS485，PPI/自由通信口），FPORT0（自由口）

PPI波特率

9.6kbps、19.2kbps和187.5kbps

自由口波特率

1.2kbps ~ 115.2kbps

每段最大電纜長度

      使用隔離中繼器

      未使用隔離中繼器

波特率爲187.5kbps時1000米，38.4kbps時1200米

50米

最大站點數

每段32個站，每個網絡126個站

最大主站數

32

點到點(PPI主站模式)

是(NETR/NETW)，最多8個連接，每個連接最大通信200個字節

MPI連接

（1PG/1OP）共8個，2個保留

以太網通信功能

通信接口

1個标配以太網口

通信标準

符合IEEE802.3标準

傳輸速度

10Mbps 和100Mbps自适應

自适應交叉連接

支持

連接到工業以太網的接口(10/100Mbps)

RJ45插座

固件升級

支持網口在線升級固件功能。

協議類型

UDP/TCP協議

支持PDP_PPI，MODBUS_TCP，、Socket，S7協議，支持PLC間以太網通信，支持MiCo以太網編程。

配置方式

支持上位機通過網口搜索PLC，支持網口下載系統配置。

應用接口

支持MiCo服務、UDP_PPI、Modbus_TCP、S7協議、Socket編程

最大連接數

8個UDP_PPI，不分主從

8個Modbus_TCP，不分主從

4個Socket連接，2個UDP，2個TCP

8個S7協議，不分主從，合信PLC隻作爲從站

用戶數據數量

最多200個字節用于UDP_PPI傳輸。

最多240個字節用于ModBus_TCP傳輸。

最多512個字節用于Socket傳輸

最多200個字節用于S7傳輸

端口

本地：1~65535

遠程服務器：8888

啓動時間或複位後重新啓動時間

大約3秒

指示燈

綠色RMC指示燈:亮：遠程控制生效，滅：遠程控制失效

綠色以太網指示燈：亮：連接，閃爍：傳輸；滅：未連接

每段最大電纜長度

100m

隔離

通信口隔離

I/O特性

本機數字量輸入點數

24

輸入類型

漏型/源型

本機數字量輸出點數

16

輸出類型

繼電器，幹觸點

數字I/O映象區

640DI/640DQ（含CAN通信專用映像區）

模拟I/O映象區

194AI/194AQ（含CAN通信專用映像區）

允許最大擴展I/O模塊數

7

最大數字量I/O配置

128DI/128DO

最大模拟量I/O配置

32AI/32AO

脈沖捕捉輸入

24

高速計數器

    總數

    單相計數器

    兩相計數器

6

6×50KHz

4×30KHz

集成通信功能（CANopen）-擴展CAN通信闆型号CTH2-CAN-01S2-EB時使用

通信接口

1個（8 Pin端子）”見CANopen通信接口表”

傳輸率

1000

800

500

250

150

50

20

最大長度

25

50

100

250

500

1000

2500

最大站地址

127

站點地址範圍

1-127

最大主站帶從站數

32

配置方式

CAN組态塊和EDS文件

最大數字量訪問

普通IO

CANopen專用IO

字節數

内存起始地址

字節數

内存起始地址

輸入

16

IB0

輸入

64

IB16

輸出

16

QB0

輸出

64

QB16

最大模拟量訪問

普通IO

CANopen專用IO

通道數

内存起始地址

通道數

内存起始地址

輸入

32

AIW0

輸入

162

AIW64

輸出

32

AQW0

輸出

162

AQW64

集成通信功能（CANFree）-擴展CAN通信闆時型号CTH2-CAN-01S2-EB時使用

通信協議

CanFree

使用方式

通過内部庫指令支持

數字量輸入特性

本機集成數字量輸入點數

24

輸入類型

漏型/源型

額定電壓

24V DC

最大持續允許電壓

30V DC

邏輯1信号 ( 最小)

邏輯0信号 ( 最大)

15 VDC，2.5mA

5 VDC，1mA

隔離(現場與邏輯)

500V AC，1分鍾

同時接通的輸入

24

最大電纜長度

屏蔽

非屏蔽

500米(标準輸入)50米(高速計數器輸入)

300米(标準輸入)

數字量輸出特性

本機集成數字量輸出點數

16

輸出類型

繼電器，幹觸點

額定電壓

24VDC或110V/220VAC

輸出電壓範圍

5～30VDC或5-250VAC

邏輯1信号（最小）

-

邏輯0信号（最大）

-

每點額定電流

2A

每個公共端額定電流

8A

漏電流（最大）

-

浪湧電流（最大）

7A，觸點關閉

燈負載（最大）

30W DC/200W AC

高速脈沖輸出

最大頻率

-

接通電阻（接點）

0.2Ω

隔離（現場與邏輯）

-

延時

斷開到接通：-

接通到斷開：-

額定負載下的觸點壽命

100，000次通斷

可同時接通的輸出

所有輸出點

能否兩個輸出并聯

是，僅在輸出同組時

最大電纜長度

屏蔽

非屏蔽

500米

150米

1

機殼接地

機殼接地

2

+24V地

+24V地

3

RS485+信号B

RS485+信号B

4

發送申請

發送申請

5

+5V地

+5V地

6

+5V，100Ω

+5V，100Ω

7

+24V

+24V

8

RS485-信号A

RS485-信号A

9

NC

NC

連接器外殼

機殼接地

機殼接地

注：需要使用終端電阻時，將2腳和3腳短接。

1

RS485+信号B

2

RS485-信号A

3

終端電阻

4

機殼接地

5

RS485信号GND

6

NC

7

NC

8

NC

9

NC

CTH2 216-2AX35-0X40

196.5

188

35

CTH2 216-2BX35-0X40

196.5

188

35
