訂貨數據：
規格參數 訂貨号 CAN 主站通信擴展闆，1Mbps，光電隔離 CTH2 CAN-01S1-EB
- 技術參數
-
規格項目
CTH2 CAN-01S1-EB
适用産品
CPU H224X/H226XL/H228XL
CANopen通信功能
通信接口
1個（8 Pin端子）
傳輸率
1000
800
500
250
125
50
20
最大長度
25
50
100
250
500
1000
2500
最大站地址
127
站點地址範圍
1-127
最大主站帶從站數
32
最大數字量訪問
字節數
内存起始地址
輸入
64
IB16
輸出
64
QB16
最大模拟量訪問
通道數
内存起始地址
輸入
162
AIW64
輸出
162
AQW64

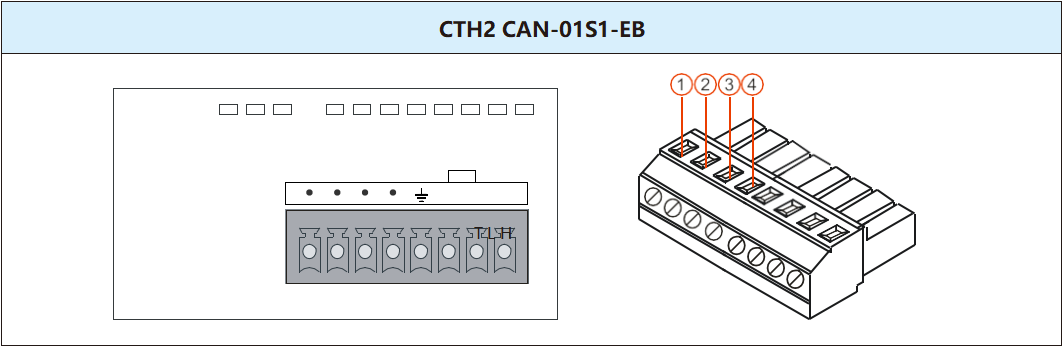

CAN-01擴展闆的接線圖及端子示意圖如下所示，後續表格中列出了各個端子位的定義，安裝和連接擴展闆時，請嚴格遵照端子位定義進行連接。
端子位
信号定義
1
CAN_H
2
CAN_L
3
匹配終端電阻時，請將2與3短接
4
地
