尺寸（寬×高×深）

137×80×62mm

功耗

7W

程序存儲器

24KB+48KB

數據存儲器

10KB+100KB

最大擴展模塊數

7

最大數字量

640DI/640DO（含can通信專用映像區）

最大模拟量

194AI/194AQ（含can通信專用映像區）

數據保存

FlashROM（永久保存）

常規特性

定時器總數

      1ms

      10ms

      100ms

512

4

272

236

計數器總數

256

時間中斷

2個1ms分辨率

邊沿中斷

4個上升沿或4個下降沿（I0.0，I0.1，I0.2，I0.3）

模拟電位器

無

布爾量運算執行時間

≤0.15µs

浮點運算執行時間

≤8µs

時鍾

内置

BD擴展闆接口數

1個，支持RS485擴展闆、模拟量擴展闆

系統指示燈

3個，STOP、RUN、SF

RUN/STOP撥碼

有，2态

電池卡接口

支持，電源不足2.0V，報警位SM195.0

編程卡

支持

存儲卡

支持

電源需求

額定輸入電壓

DC24V

沖擊電流

28.8VDC時12A

隔離（現場與邏輯）

無

保持時間（掉電）

10ms以上

擴展總線+5V電源輸出

1A

BD擴展闆總線+5V電源輸出

200mA（有開關控制）

通信+5V電源輸出

10mA 100R電阻

傳感器+24V電源輸出

電壓範圍：20.4~28.8VDC

額定電流：300mA

紋波噪聲：峰-峰值小于1V (<10MHZ)

隔離(傳感器與邏輯)：不隔離

電源告警

電源不足15V告警，報警位SM195.1

集成的通信功能（PPI/自由口）

通訊接口

2個通信口：

PORT0:PPI/自由口，标準RS485

PORT1:PPI/自由口，标準RS485

插上RS485擴展闆并重新啓動之後，PORT0（RS485，PPI通信口）PORT1（RS485，PPI/自由通信口），FPORT0（自由口）

PPI波特率

9.6Kbps、19.2Kbps和187.5Kbps

自由口波特率

1.2Kbps ~ 115.2Kbps

最大站點數

每段32個站，每個網絡126個站

最大主站數

32

點到點(PPI主站模式)

是(NETR/NETW)，最多8個連接，每個連接最大通信200個字節

MPI連接

（1PG/1OP）共8個，2個保留

每段最大電纜長度

      使用隔離中繼器

      未使用隔離中繼器

波特率爲187.5Kbps時1000米，38.4Kbps時1200米

50米

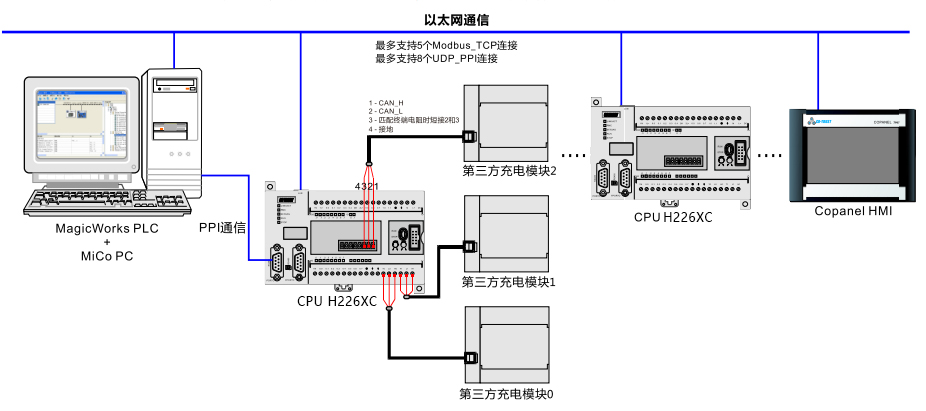

以太網通信功能

通信接口

1個标配以太網口

通信标準

符合IEEE802.3标準

傳輸速度

10Mbps 和100Mbps自适應

自适應交叉連接

支持

連接到工業以太網的接口(10/100Mbps)

RJ45插座

協議類型

UDP/TCP協議

支持PDP_PPI，MODBUS_TCP，支持PLC間以太網通信，支持MiCo以太網編程。

配置方式

支持上位機通過網口搜索PLC，支持網口下載系統配置。

應用接口

支持MiCo服務、UDP_PPI、Modbus_TCP、Socket編程

最大連接數

8個UDP_PPI，不分主從

8個Modbus_TCP，不分主從

4個Socket連接，2個UDP，2個TCP

用戶數據數量

最多200個字節用于UDP_PPI傳輸。

最多240個字節用于ModBus_TCP傳輸。

最多512個字節用于Socket傳輸

端口

本地：1~65535

遠程服務器：8888

啓動時間或複位後重新啓動時間

大約3秒

指示燈

綠色RMC指示燈:亮：遠程控制生效，滅：遠程控制失效

綠色以太網指示燈：亮：連接，閃爍：傳輸；滅：未連接

每段最大電纜長度

100m

隔離

通信口隔離

IP地址複位功能

2秒内連續撥5次運行開關

升級固件功能

使用MagicWorks，通過以太網從公司服務器遠程升級固件

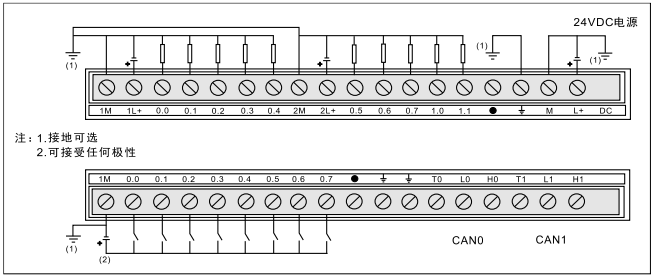

I/O特性

本機數字量輸入點數

8

輸入類型

漏型/源型

本機數字量輸出點數

10

輸出類型

固态-MOSFET，源型

數字I/O映象區

640DI/640DQ（含CAN通信專用映像區）

模拟I/O映象區

194AI/194AQ（含CAN通信專用映像區）

允許最大擴展I/O模塊數

7

脈沖捕捉輸入

8

高速計數器

    總數

    單相計數器

    兩相計數器

5

5×50KHz

3×30KHz

本機集成CANopen通信功能

通信接口

2個CAN2.0 A/B接口

CAN0---CANfree
CAN1---CANFree/CANopen

波特率

20/50/125/250/500/800/1000kbps，默認250kbps

協議

遵循CAN2.0通訊協議，傳輸9字節或以上的數據使用傳輸協議功能。

配置方式

支持CAN的硬件組态，EDS文件

隔離

通信口隔離

功能描述

基本指令集

CTSC-200基本指令集

編程工具

Magicworks PLC、Step7 MicroWIN

編程接口

RS485

在線編程

支持

編程語言

語句表STL/梯形圖LD

POU

類型/數量

主程序：1

子程序：128（0-127）

中斷程序：128（0-127）

嵌套深度

從主程序：8個子程序級别

從中斷程序：1個子程序級别

FB/FC/DB功能

支持FC，不支持FB/DB功能

内置庫

MODBUS RTU主從站通信庫

PID_T通信庫（支持64個回路）

晶體管型支持運控庫PTP、SPEED、SET_POS、READ_POS、HOMING、RESET、SET_ACC、INIT_DIR指令

支持CANFree内部庫指令。

定時器

總數： 512個

1ms：  4個

10ms： 16+256個

100ms：236個

計數器

256個

累加器

4個

數字量輸入特性

本機集成數字量輸入點數

8

輸入類型

漏型/源型

額定電壓

24V DC

最大持續允許電壓

30V DC

邏輯1信号 ( 最小)

邏輯0信号 ( 最大)

15 VDC，2.5mA

5 VDC，1mA

隔離(現場與邏輯)

500V AC，1分鍾

同時接通的輸入

8

最大電纜長度

屏蔽

非屏蔽

500米(标準輸入)

50米(高速計數器輸入)

300米(标準輸入)

數字量輸出特性

本機集成數字量輸出點數

10

輸出類型

固态-MOSFET，源型

高速脈沖輸出最大頻率

PTO/PWM：2軸X20KHz（Q0.0，Q0.1）

運控庫指令：2軸X100KHz Pulse（Q0.0，Q0.1），Dir：（Q0.3，Q0.4）

額定電壓

24V DC

輸出電壓範圍

20.4～28.8V DC

邏輯1信号（最小）

20V DC最大電流

邏輯0信号（最大）

0.1V DC，10KΩ負載

每點額定電流

0.5A

每個公共端額定電流

4A

漏電流（最大）

10uA

浪湧電流（最大）

8A，100ms

燈負載（最大）

5W

接通電阻（接點）

典型值0.3Ω，最大0.6Ω

隔離（現場與邏輯）

500VAC ，1分鍾

延時

斷開到接通：2us（Q0.0, Q0.1），15us（其它）

接通到斷開：10us（Q0.0, Q0.1），130us（其它）

額定負載下的觸點壽命

不适用

可同時接通的輸出

所有輸出點

能否兩個輸出并聯

是，僅在輸出同組時

最大電纜長度

屏蔽

非屏蔽

500米

150米
