- 概覽
-
規格參數
訂貨号
12.1寸觸摸屏，真彩LCD-TFT，256K色，分辨率1024 x 768，1個RS485，1個USB口，1個以太網口，可擴展WIFI/4G。
CTS6 T12I-CH032
- 技術參數
-
結構規格
外觀尺寸
318.5*244.5**48mm
開孔尺寸
304*230mm
外殼材料
ABS塑料
重量
2.1KG
性能規格-基本特性
處理器/主頻
Cortex A9/1GHz
用戶内存
256MB
U盤存儲
支持，不超過32G
組态軟件
Magicworks HMI V3.8.3以上
Flash數據記錄屏内
最多200萬條
實時時鍾
有
性能規格-顯示特點
液晶屏
12.1寸TFT顯示屏，LED背光
色彩
256K真彩色
分辨率
1024*768
背景光的平均亮度壽命
50000小時（典型值）
觸摸面闆
4線電阻式
性能規格-通信接口
PORT1串口
9針母頭，RS485（連接PLC）
USB接口
主設備接口，連接USB從設備，如USB鼠标，U盤，打印機
以太網口
RJ45接口，連接PLC，PC，下載工程
WIFI
連接PC、Router、手機、下載工程
電氣規格
額定電壓
24VDC
電壓範圍
20.4VDC-28.8VDC
額定工作電流
300mA（典型）
EFT
2000V
外部USB擴展WIFI通信規格
最高傳輸速率
150Mbps
網絡标準
IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
頻率範圍
2.4GHz
信道數
1-13
天線數量
1
天線類型
外置帶吸盤WIFI模塊，可拆卸
天線增益
3dB
傳輸距離
室外大于50米
環境規格
工作溫度
0～50℃
工作濕度
10%-90%（無凝結）
存儲溫度
-20℃～60℃
振動頻率
三軸方向：10Hz，3MM，半小時10～55Hz，2g，半小時
冷卻方式
自然風冷
産品認證
産品認證
CE
防護等級
前面闆IP65，後面闆IP20
- 典型應用
- 安裝規格
-

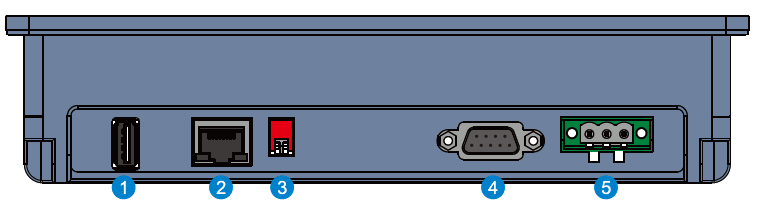

1） TP12I以太網HMI的接口示意圖如下：
① USB P0：主設備接口，連接USB從設備，如WIFI模塊、U盤、USB打印機、鼠标等。
② EtherNET通訊口：支持工程文件下載、以太網通訊等。
支持ModBus_TCP/IP、CO-TRUST UDP PPI通信協議，支持工程文件下載；
③ SW撥碼開關(1：PORT1，2：PORT0)
用于選擇是否使用本機内部自帶的RS485終端電阻進行匹配。
④ RS485通訊口(PORT1)：支持多種通訊協議(MODBUS RTU、Omron Hostlink/Multilink、Omron finslink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、Fatek FBs、LS MASTER-K Cnet)。
⑤ 供電電源接口
24VDC電源接口
備注：下載工程可以通過U盤，以太網口或WIFI連接進行下載操作。
RS485通信接口描述：
RS485通信口
針腳号
PORT1信号
1
大地
2
-
3
RS485 D1+
4
-
5
0V DC
6
+5V DC
7
24V DC
8
RS485 D1-
9
-
TP12i的安裝方式：

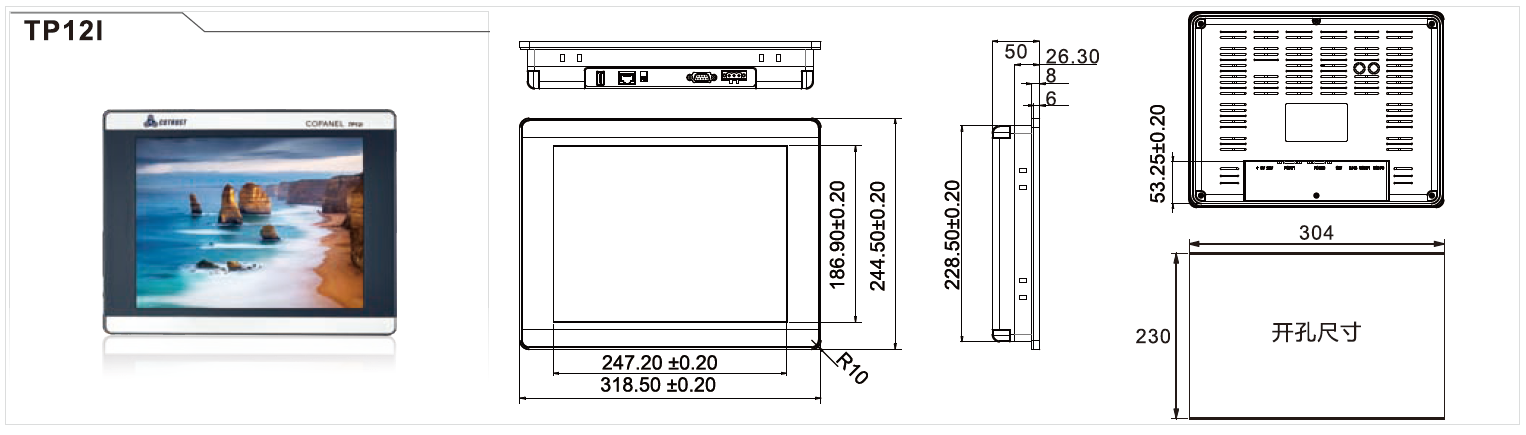

TP12i産品的安裝尺寸圖如下所示
