- 概覽
-
規格參數
訂貨号
CAN主站通信擴展闆，1Mbps,光電隔離，支持CAN硬件組态塊和EDS文件
CTH2 CAN-01S2-EB
- 技術參數
-
集成通信功能（CANopen）-擴展CAN通信闆型号CTH2-CAN-01S2-EB時使用
适用機型
V5升級版CTSC系列，CTH200系列和CTMC系列PLC
通信接口
1個（8 Pin端子）”見CANopen通信接口表”
傳輸率
1000
800
500
250
150
50
20
最大長度
25
50
100
250
500
1000
2500
最大站地址
127
站點地址範圍
1-127
最大主站帶從站數
32
配置方式
CAN硬件組态塊和EDS文件
最大數字量訪問
普通IO
CANopen專用IO
字節數
内存起始地址
字節數
内存起始地址
輸入
16
IB0
輸入
64
IB16
輸出
16
QB0
輸出
64
QB16
最大模拟量訪問
普通IO
CANopen專用IO
通道數
内存起始地址
通道數
内存起始地址
輸入
32
AIW0
輸入
162
AIW64
輸出
32
AQW0
輸出
162
AQW64
集成通信功能（CANFree）-擴展CAN通信闆時型号CTH2-CAN-01S2-EB時使用
通信協議
CanFree
使用方式
通過内部庫指令支持
- 典型應用
- 安裝規格
-

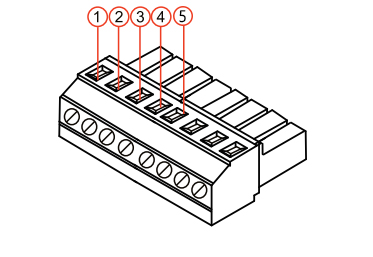

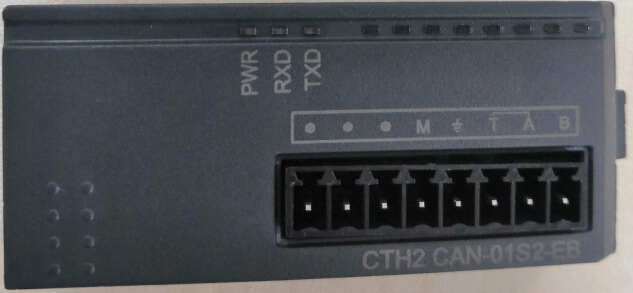

CAN-01擴展闆的接線圖及端子示意圖如下所示，後續表格中列出了各個端子位的定義，安裝和連接擴展闆時，請嚴格遵照端子位定義進行連接。
端子位
信号定義
1
CAN_B
2
CAN_A
3
匹配終端電阻時，請將2與3短接
4
地
5
M : 在通訊不穩定時可接地，若穩定的話可不接地。
- 樣本/手冊/軟件
