- 概覽
-
軟件特征
友好的用戶界面--菜單式界面或表格編程界面一目了然，方便修改。
中文程序名命名--程序名可以用中文編輯，智能排序，方便調用
智能導航功能--X/Y/R/Z1/Z2軸導航示教，調試更方便。
遠程功能--降低維護調試成本。
存儲容量--上模10個，下模25個，126個存儲程序，每個程序24步
鏈接程序功能--實現無限步序折彎
個性化功能--大圓弧高級補償算法、光栅尺補償、手搖輪
硬件特征
遠程通信--12寸觸摸屏支持USB擴展WIFI，實現遠程監控調試
大數據接入--核心控制器采用合信CTH300系列折彎機專用控制器，本體自帶一個以太網口，支持程序更新、數據監控、連接觸摸屏和上位機，可接入MES系統
擴展能力--更便捷，增加軸隻需網線連接伺服即可
總線控制--兩個7.5KW大功率伺服采用高速以太網控制總線EtherCAT，速率高達100Mbps，實現同步控制。X/R/Z1/Z2軸伺服采用CANOPEN總線控制，相比脈沖方案，接線更方便，而且不會丢脈沖，确保控制精度
分布式控制--IO控制和面闆分開，控制線路更短，更省線材，降低整機成本
安全設計--光幕接入和下模保護功能、軟限位、首頁權限、同步超限保護、對刀保護
斷電記憶
折彎功能
啓動快速訪問的程序頁面。
用戶界面友好的模具庫管理功能
在折彎過程中後擋料退讓（是/否）
單步動作可重複多次
部件計數折彎完成後機器自動停止
自動計算折彎内尺、深度
自動計算角度補償
手動移軸（密碼保護）
雙Y軸可選單獨補償或同步補償
特色功能
支持雙Y軸智能校平功能
回原功能，絕對值編碼器不需回原
變速點/回程高度每步可設
折彎壓力控制
平行度校準
對模功能
單向定位，消除機械間隙
- 技術參數
-
物理特性
屏幕
12寸觸摸屏，真彩LCD-TFT，分辨率1024x768
通訊接口
EtherCAT和CANopen通訊接口、USB口，以太網RJ45
額定電壓
24VDC，允許電壓範圍20.4~28.8V DC
本機數字量輸入點數
16，光電隔離，漏型/源型
本機數字量輸出點數
8，光電隔離，短路保護，源型
系統工作的環境要求
溫度0℃~55℃
相對濕度10%~95%，非結露
大氣壓1080hPa~795hPa（對應高度爲-1000m~+2000m）
相關認證标準
CE認證
單位
英寸和毫米
适用語言
中文和英文

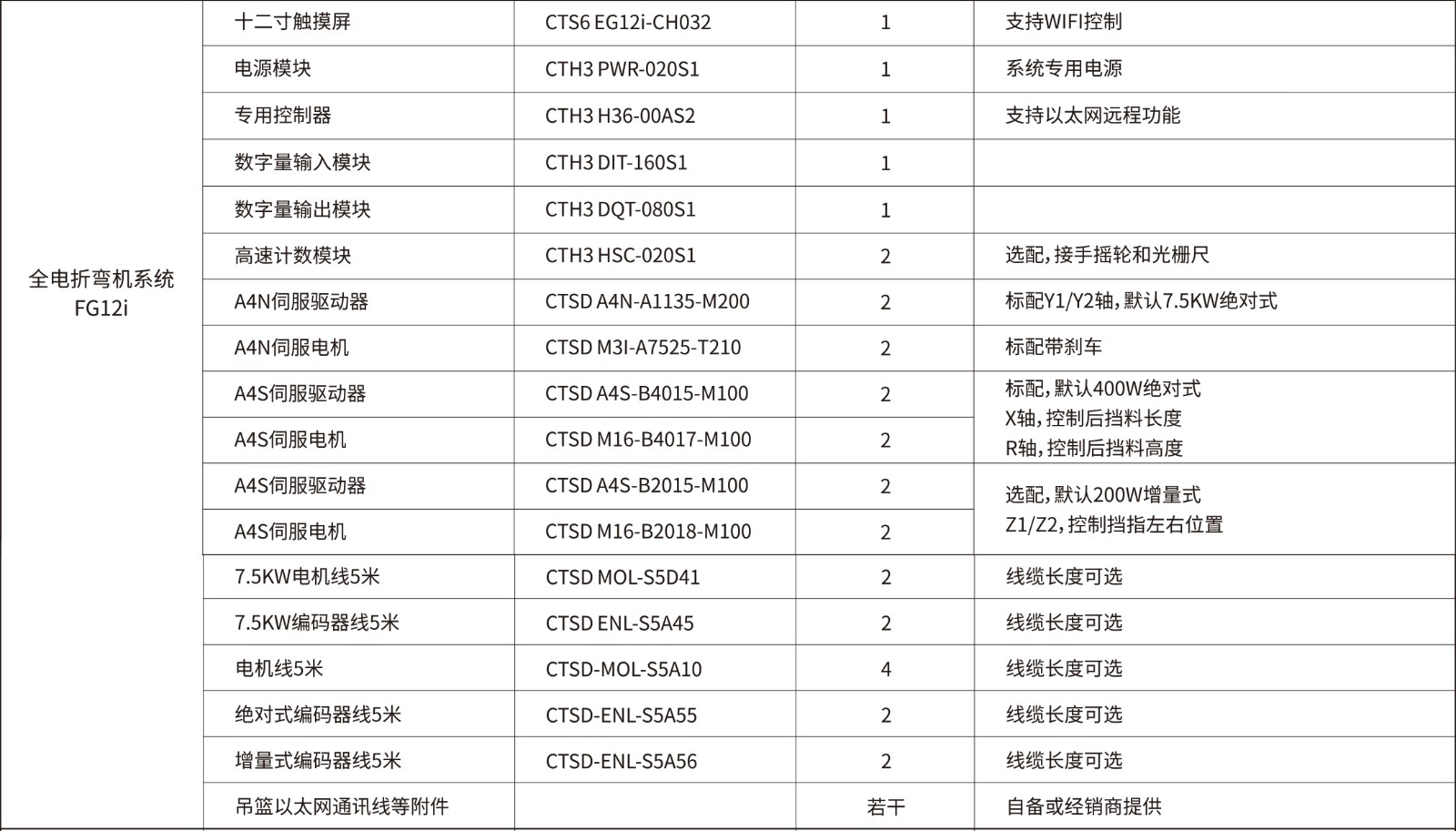

- 典型應用

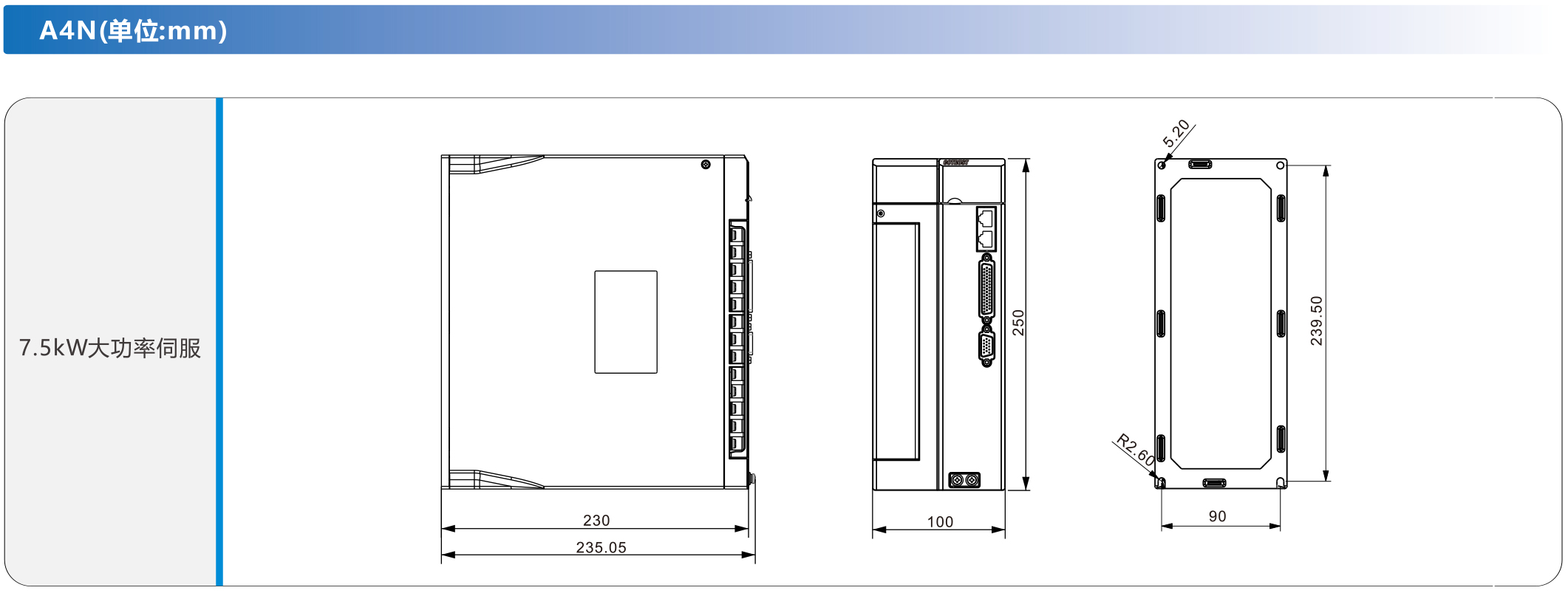

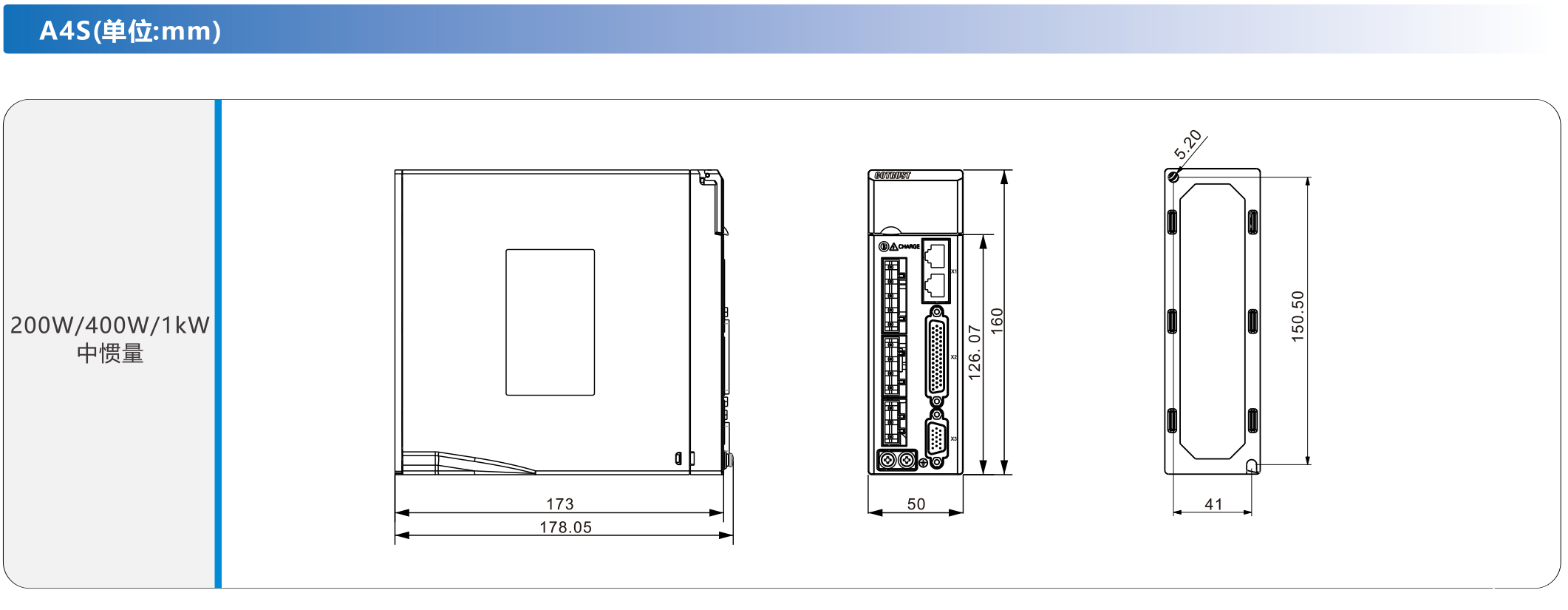

- 安裝規格
-
- 樣本/手冊/軟件
