CPU224XP，72KB程序空間/110KB數據空間，24VDC電源，14DI/10DO晶體管源型輸出，0.75A，2個PPI/自由通信口，1個以太網口，兩路50KHz輸出（Pulse/Dir或PTO/PWM），數據永久保存，支持西門子S7協議
CTS7 214-2AD45-0324
- 技術參數
-
物理特性
尺寸（寬×高×深）
137×80×62mm
功耗
7W
存儲器特性
程序存儲器
24KB+48KB
數據存儲器
10KB+100KB
數據保存
FlashROM永久保存
常規特性
定時器總數
1ms
10ms
100ms
256
4
16
236
計數器總數
256
内存存貯器位
256
内存存儲位掉電保持時間
永久保持
順序控制繼電器（S)
256位
時間中斷
2個1ms分辨率
邊沿中斷
4個上升沿和/或4個下降沿
模拟電位器
無
布爾量運算執行時間
0.15µs
浮點運算執行時間
8µs
時鍾
内置
BD擴展闆接口數
已集成1個2AI/1AQ擴展闆，AIW尋址
系統指示燈
5個，STOP、RUN、SF、RMC、LINK/ACT
RUN/STOP撥碼
有，2态
電池卡接口
支持，電源不足2.0V，報警位SM195.0
編程卡
支持
存儲卡
支持
額定輸入電壓
DC24V
電源供應
本機及擴展總線+5V
+24V
660mA
280mA
集成的通信功能
通訊接口
2個通信口：
PORT0:PPI/自由口，标準RS485電平
PORT1:PPI/自由口，标準RS485電平
PPI波特率
9.6kbps、19.2kbps和187.5kbps
自由口波特率
1.2kbps ~ 115.2kbps
每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
波特率爲187.5kbps時1000米，38.4kbps時1200米
50米
最大站點數
每段32個站，每個網絡126個站
最大主站數
32
點到點(PPI主站模式)
是(NETR/NETW)，最多8個連接，每個連接最大通信200個字節
MPI連接
（1PG/1OP）共8個，2個保留
以太網通信功能
通信接口
1個标配以太網口
通信标準
符合IEEE802.3标準
傳輸速度
10Mbps 和100Mbps自适應
自适應交叉連接
支持
連接到工業以太網的接口(10/100Mbps)
RJ45插座
固件升級
支持網口在線升級固件功能。
協議類型
UDP/TCP協議
支持PDP_PPI，MODBUS_TCP，、Socket，S7協議，支持PLC間以太網通信，支持MiCo以太網編程。
配置方式
支持上位機通過網口搜索PLC，支持網口下載系統配置。
應用接口
支持MiCo服務、UDP_PPI、Modbus_TCP、S7協議、Socket編程
最大連接數
8個UDP_PPI，不分主從
8個Modbus_TCP，不分主從
4個Socket連接，2個UDP，2個TCP
8個S7協議，不分主從
用戶數據數量
最多200個字節用于UDP_PPI傳輸。
最多240個字節用于ModBus_TCP傳輸。
最多512個字節用于Socket傳輸
最多200個字節用于S7傳輸
端口
本地：1~65535
遠程服務器：38000
啓動時間或複位後重新啓動時間
大約3秒。
指示燈
綠色RMC指示燈:亮：遠程控制生效，滅：遠程控制失效
綠色以太網指示燈：亮：連接，閃爍：傳輸；滅：未連接
每段最大電纜長度
100m
隔離
通信口隔離
I/O特性
本機數字量輸入點數
14
輸入類型
漏型/源型
本機數字量輸出點數
10
輸出類型
固态-MOSFET
允許最大擴展I/O模塊數
7
最大數字量I/O配置
IO：256(128輸入/128輸出)
最大模拟量I/O配置
64（32輸入/32輸出）
脈沖捕捉輸入
14
高速計數器
總數
單相計數器
兩相計數器
6
6×30KHz
4×20KHz
數字量輸入特性
本機集成數字量輸入點數
14
輸入類型
漏型/源型
額定電壓
24V DC
最大持續允許電壓
30V DC
邏輯1信号 ( 最小)
邏輯0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
隔離(現場與邏輯)
500V AC，1分鍾
同時接通的輸入
14
最大電纜長度
屏蔽
非屏蔽
500米(标準輸入)
50米(高速計數器輸入)
300米(标準輸入)
數字量輸出特性
本機集成數字量輸出點數
10
輸出類型
固态-MOSFET，源型
額定電壓
DC：24V
輸出電壓範圍
DC：20.4～28.8V
邏輯1信号（最小）
20V DC最大電流
邏輯0信号（最大）
0.1V DC，10KΩ負載
每點額定電流
0.75A
每個公共端額定電流
3.75A
漏電流（最大）
10uA
浪湧電流（最大）
8A，100ms
燈負載（最大）
5W
高速脈沖輸出
最大頻率
運控庫指令: 2路50KHz Pulse（Q0.0,Q0.1）,Dir（Q0.2,Q0.3）
PTO/PWM: 2路20KHz（Q0.0,Q0.1）
接通電阻（接點）
典型值0.15Ω，最大0.32Ω
隔離（現場與邏輯）
500VAC 1分鍾
延時
斷開到接通：2us（Q0.0, Q0.1），---15us（其它）
接通到斷開：10us（Q0.0, Q0.1），---130us（其它）
額定負載下的觸點壽命
不适用
同時接通的輸出
所有輸出點
兩個輸出并聯
是，僅在輸出同組時
最大電纜長度
屏蔽
非屏蔽
500米
150米
模拟量輸入特性
輸入數量
2
輸入方式
單端輸入
輸入（電壓）範圍
+/-10V DC
滿量程範圍
-32000～+32000
輸入阻抗
>100K
最大輸入電壓
30V
分辨率
11bits 加 1符号位
模數轉換時間
125ms
階躍響應
250ms
噪聲抑制
典型值：-20dB◎ 50HZ
模拟量輸出特性
輸出數量
1
信号範圍
電壓
0~10V
電流
0~20mA
數據格式滿量程範圍
0~32000
分辨率
12位
LSB值
電壓
2.50mV
電流
5.00μA
隔離
無
精度
最差情況
（0-55°）
電壓輸出
±2%滿量程
電流輸出
±3%滿量程
典型情況
（25°）
電壓輸出
±1%滿量程
電流輸出
±1%滿量程
穩定時間
電壓輸出
小于50us
電流輸出
小于100us
最大輸出驅動
電壓輸出
最小5000Ω
電流輸出
最大500Ω
*支持新版V2編程卡
*超級電容掉電保持時間約爲100個小時，擴展電池爲200天
*電池卡電量不足報警功能：低于2V時，報警位SM195.0
控制端子及通訊端口
端子接線

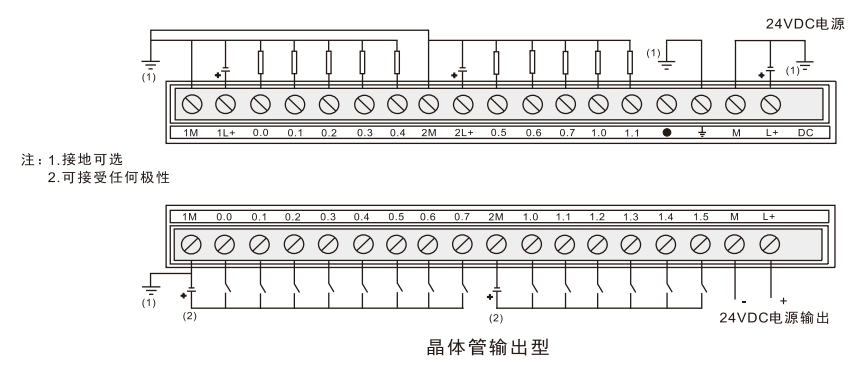

214-2AD45-0324接線端子
RS485通信接口
連接器
插針号
PORT1/FPORT1（RS485）
PORT0/FPORT0（RS485）
1
機殼接地
機殼接地
2
+24V地
+24V地
3
RS485+信号B
RS485+信号B
4
發送申請
發送申請
5
+5V地
+5V地
6
+5V，100Ω
+5V，100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
連接器外殼
機殼接地
機殼接地
端子定義
AMS-03模拟量輸入輸出擴展闆的結構圖和端子示意圖如下所示，後續表格中列出了各個端子位的定義，安裝和連接擴展闆時，請嚴格遵照端子位定義進行連接。
=表1 AMS-03端子位定義
端子位
信号定義
端子位
信号定義
1
懸空
5
模拟輸入A+
2
電壓輸出VO
6
模拟輸入B+
3
電流輸出IO
7
地GND-M
4
地GND-M
8
大地
