- 概覽
-
規格參數
訂貨号
六路稱重模塊，6 路傳感器信号輸入，6VDC 激勵電源輸出，隔離型 16 位精度
CTH2 231-7WF32
- 技術參數
-
參數項
描述
訂貨号
CTH2 231-7WF32
通道(dào)數
6
采樣頻率
50Hz
内部分辨率
65535（16bits）
重量值數據格式
2字節
适用CPU類型
CTH200系列和CTMC系列
來自CPU總線的電源
+5V電流消耗
<80mA
24 V電源
額定電壓
DC 24 V
電壓範圍
DC 20.4～28.8V
最大電流損耗
100mA
典型功耗
2.4W
LED診斷
LED指示燈
+24VDC：亮 = 24VDC供電正常，滅 = 無24VDC供電；
SF：閃爍 = 傳感器斷線，滅 = 無錯；
可配置濾波器
低通濾波器的極限頻率
0.05Hz、0.1Hz、0.2Hz、0.5Hz 、1Hz、2Hz、5Hz
平均值濾波器
0~150
隔離特性
現場至邏輯
500VAC
現場至24VDC
500VAC
24V到邏輯
500VAC
共模抑制
>120dB@120VAC
幹擾抑制
噪聲抑制
85dB@50Hz/60Hz
稱重傳感器的連接
連接
僅支持4線全橋應變儀
到傳感器的導線長(cháng)度
最大50米
誤差
滿量程誤差極限（溫度爲20℃±10℃時）
≤0.1%
靈敏度溫度系數
≤±20ppm/K v. E
零點溫度系數
≤±0.1uV/K
基本誤差
0.05％FS
線性誤差
≤0.01%FS
測量範圍
0~1mV/V；0~2mV/V；0~4mV/V
稱重傳感器電源
電壓
電流（最大）
典型DC 6V
150mA
允許的稱重傳感器電阻值
無防爆接口
有防爆接口
＞40Ω，＜4010Ω
＞87Ω，＜4010Ω
共模抑制CMRR@50/60Hz
典型80dB
絕緣
500V DC
7WF模塊的信息識别爲8AI/2AQ，例如模塊挂在CPU的第一個槽位則對(duì)應的地址信息如下：
AIW0
AIW2
AIW4
AIW6
AIW8
第一路數據
第二路數據
第三路數據
第四路數據
第五路數據
AIW10
AIW12
AIW14
AQW0
AQW2
第六路數據
保留，不可用
保留，不可用
配置數據1
配置數據2
- 典型應用
- 安裝規格
-
安裝規格

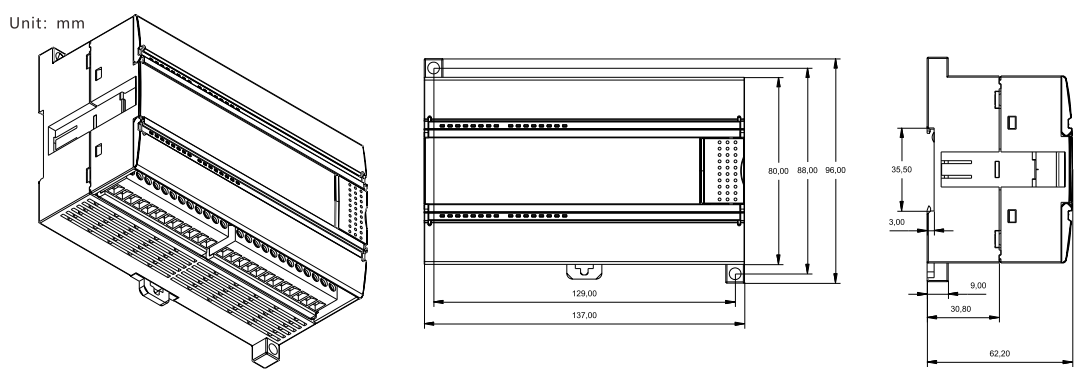

SM231-7WF爲大号模塊尺寸，安裝尺寸圖如圖所示。

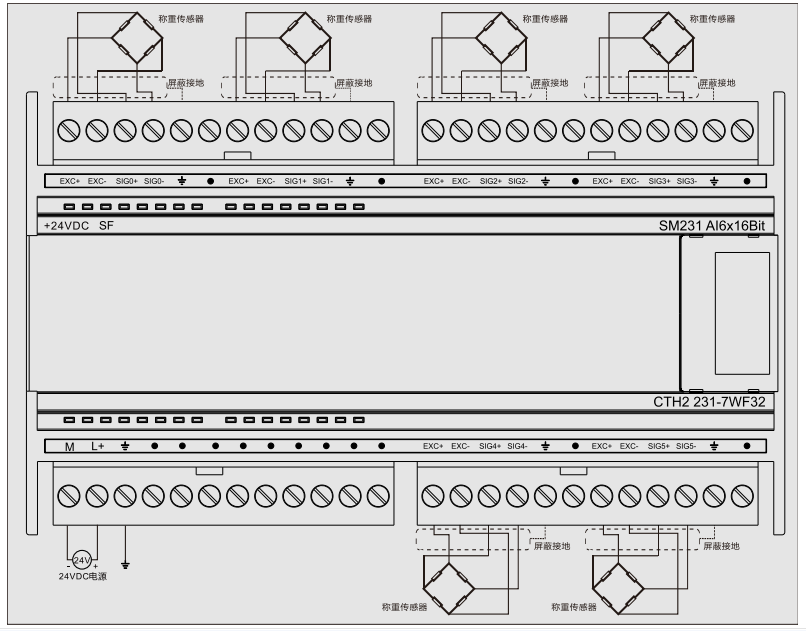

稱重模塊SM231-7WF接線圖
