- 概覽
-
規格參數
訂貨号

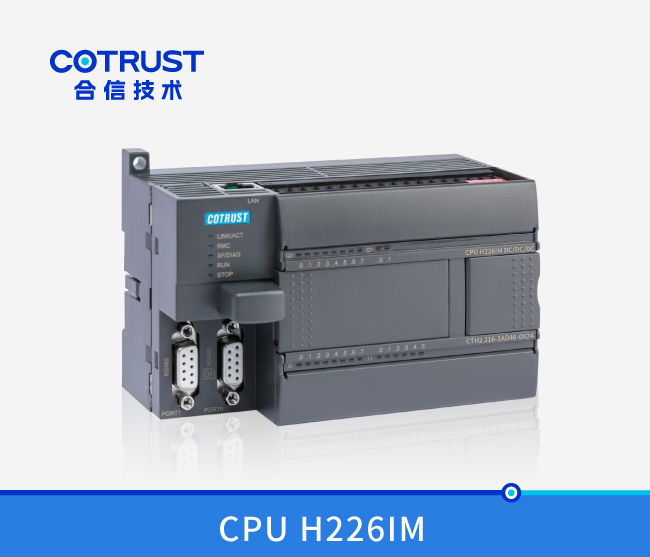

H226IM，晶體管型，128KB+64KB+64KB程序空間/64KB+100KB數據空間，24VDC電源，14DI/10DO晶體管源型輸出，0.5A，2個PPI/自由通信口，1個以太網口，3*100KHz的Pulse/Dir運控輸出或2*20KHz的PTO/PWM輸出，數據永久保存，支持RS485，模拟量和CAN擴展闆，支持西門子S7協議
CTH2 216-1AD46-0X24
- 技術參數
-
綜合特性 尺寸（寬×高×深） 137×80×62mm 功耗 7W 程序存儲器 128KB+64KB+64KB 數據存儲器 64KB+100KB，，永久保持 最大擴展模塊數 7 最大數字量 128DI/128DO（擴展can擴展闆最多640DI/640DO） 最大模拟量 32AI/32AQ（擴展can擴展闆最多194AI/194AQ） 數據保存 FlashROM永久保持 電源特性 額定輸入電壓 DC24V 沖擊電流 28.8VDC時12A 隔離（現場與邏輯） 無 保持時間（掉電） 10ms以上 傳感器+24V電源輸出 電壓範圍：20.4~28.8VDC 額定電流：300mA 最大波紋噪聲（<10MHz）：<1V峰峰值 隔離(傳感器與邏輯)：無 電源告警 電源不足15V告警，報警位SM195.1 常規特性 定時器總數 512 1ms 4 10ms 272 100ms 236 計數器 256個 累加器 4個 内存存儲器位 256位 局部存儲區（L） 64字節獨立 順序控制繼電器（S) 256位 時間中斷 2個1ms分辨率 邊沿中斷 8個 布爾量運算執行時間 ≤0.15us 浮點運算執行時間 ≤6.2us 實時時鍾 内置 BD擴展闆接口數 1個，支持RS485擴展闆、CAN擴展闆、模拟量擴展闆 系統指示燈 SF指示燈（紅色） ON：系統錯誤，OFF：正常 DIAG指示燈（橙色） ON：程序控制,OFF：正常 RUN指示燈（綠色） ON：運行，OFF：停止 STOP指示燈（橙色） ON：停止，OFF：運行 RMC指示燈（綠色） ON：遠程控制連接，OFF：遠程控制斷開 LNK/ACT指示（綠色） ON：以太網連接，閃爍：傳輸，OFF：斷開 運行開關 RUN/STOP 外接電池接口 專用電池卡 編程卡 支持 集成的通信功能（PPI/自由口） 通訊接口 2個通信口：
PORT0:PPI/自由口，标準RS485
PORT1:PPI/自由口，标準RS485
插上RS485擴展闆并重新啓動之後，PORT0（RS485，PPI通信口）PORT1（RS485，PPI/自由通信口），FPORT0（自由口）PPI波特率 9.6kbps、19.2kbps和187.5kbps 自由口波特率 1.2kbps ~ 115.2kbps 最大站點數 每段32個站，每個網絡126個站 最大主站數 32 點到點(PPI主站模式) 是(NETR/NETW)，最多8個連接，每個連接最大通信200字節 MPI連接 共8個（1PG/1OP），2個保留 每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
波特率爲187.5kbps時1000米，38.4kbps時1200米
50米以太網通信功能 通信接口 1個标配以太網口 通信标準 符合IEEE802.3标準 傳輸速度 10Mbps/100Mbps自适應 自适應交叉連接 支持 硬件接口 RJ45 協議類型 UDP/TCP協議
支持UDP_PPI、MODBUS_TCP、Socket，S7協議，支持PLC間以太網通信，支持MiCo以太網編程。配置方式 支持上位機通過網口搜索PLC，支持網口下載系統配置。 最大連接數 10個UDP/PPI連接（V2.26版本及以上），不分主從 8個TCP/ModBus連接，不分主從 16個Socket連接，UDP和TCP各8個（V2.28版本及以上） 8個S7協議連接，不分主從站 最大單次傳輸數據 UDP_PPI每次操作最多200字節傳輸 MODBUS_TCP每次操作最多240字節傳輸 Socket每次操作最多512字節傳輸 S7協議每次操作最多200字節傳輸 網口啓動時間 5~10秒，受網絡環境影響。 指示燈 RMC 亮起：連接遠程服務器成功 熄滅：遠程未連接或遠程未使能 LINK/ACT 亮起：網口硬件已連接 閃爍：有數據交換 熄滅：網口硬件已斷開 通信電纜長度 100M，電纜類型：CAT5e标準以上 隔離 通信口隔離 IP地址複位功能 2秒内連續撥5次運行開關 升級固件功能 使用MagicWorks PLC及MiCo，通過以太網從公司服務器遠程升級固件 輸入輸出特性 本機數字量輸入點數 14 輸入類型 漏型/源型 本機數字量輸出點數 10 輸出類型 源型 最大數字量 128DI/128DO（擴展can擴展闆最多640DI/640DO） 最大模拟量 32AI/32AQ（擴展can擴展闆最多194AI/194AQ） 允許最大擴展I/O模塊數 7 脈沖捕捉輸入 14 高速計數器 總數
單相計數器
AB相計數器6
6×50KHz
4×30KHz集成通信功能（CANopen）-擴展CAN通信闆型号CTH2-CAN-01S2-EB時使用 通信接口 1個（8 Pin端子）”見CANopen通信接口表” 傳輸率 1000 800 500 250 150 50 20 最大長度 25 50 100 250 500 1000 2500 最大站地址 127 站點地址範圍 1-127 最大主站帶從站數 32 配置方式 CAN組态塊和EDS文件 最大數字量訪問 普通IO CANopen專用IO 字節數 内存起始地址 字節數 内存起始地址 輸入 16 IB0 輸入 64 IB16 輸出 16 QB0 輸出 64 QB16 最大模拟量訪問 普通IO CANopen專用IO 通道數 内存起始地址 通道數 内存起始地址 輸入 32 AIW0 輸入 162 AIW64 輸出 32 AQW0 輸出 162 AQW64 集成通信功能（CANFree）-擴展CAN通信闆時使用 通信協議 CanFree 使用方式 通過内部庫指令支持 數字量輸入特性 本機集成數字量輸入點數 14 輸入類型 漏型/源型 額定電壓 24 VDC 最大持續允許電壓 30 VDC 邏輯1信号（最小） 18 VDC，3.0mA 邏輯0信号（最大） 5 VDC，1mA 隔離(現場與邏輯)
隔離組500 VAC，1分鍾 同時接通的輸入 14 最大電纜長度 500米(标準輸入) 屏蔽：50米(高速計數器輸入)；非屏蔽：300米(标準輸入) 數字量輸出特性 本機集成數字量輸出點數 10 輸出類型 固态-MOSFET（源型） 高速脈沖輸出 3*100KHz運控輸出（Q0.0，Q0.1，Q0.2）
2*20KHz的PTO/PWM輸出（Q0.0，Q0.1）輸出頻率（最大） 100KHz（Q0.0到Q0.2），1KHz（Q0.3到Q1.1） 輸出額定電壓 DC：24V 輸出電壓範圍 20.4-28.8 VDC 每點額定電流 0.5A 每個公共端最大電流 4A 漏電流（最大） 10µA 浪湧電流 8A，100ms 燈負載 5W 導通電阻 典型值0.3Ω，最大0.6Ω 延時 斷開到接通：2us（Q0.0, Q0.1, Q0.2），15us（其它） 接通到斷開：10us（Q0.0, Q0.1, Q0.2），130us（其它） 同時接通的輸出 10 兩個輸出并聯 是，僅在輸出同組時 最大電纜長度 屏蔽 500米（标準輸出） 非屏蔽 150米（标準輸出）
- 典型應用
-
系統配置方案
系統可以由一個單獨的CPU主控模塊組成，可由一個CPU外加最多7個各種型号的可選擴展模塊組成，還可以一個單獨的CPU外加BD擴展模塊組成。
- 安裝規格
-
控制端子及通訊端口
端子接線
CTH2 216-1AD46-0X24接線端子
RS485通信接口
連接器
插針号
PORT1/FPORT1（RS485）
PORT0/FPORT0（RS485）
1
機殼接地
機殼接地
2
+24V地
+24V地
3
RS485+信号B
RS485+信号B
4
發送申請
發送申請
5
+5V地
+5V地
6
+5V，100Ω
+5V，100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
連接器外殼
機殼接地
機殼接地
RS485擴展闆通信接口
模塊接口與連接器
引腳
FPORT0（RS485）
注：需要使用終端電阻時，將2腳和3腳短接。
1
RS485+信号B
2
RS485-信号A
3
終端電阻
4
機殼接地
5
RS485信号GND
6
NC
7
NC
8
NC
9
NC
産品的安裝和運行要求
安裝尺寸
PLC型号
L1(mm)
L2(mm)
H1(mm)
CTH2 216-1AD46-0X24
137
80
62
安裝和固定方式
使用DIN35标準導軌。
