- 概覽
-
規格參數
訂貨号
4.3寸觸摸屏，真彩LCD-TFT，256K色，分辨率480 x 270，1個RS485口，1個USB口，可擴展WIFI/4G。
CTS6 T04I-CH020
- 技術參數
-
技術參數
CTS6 T04I-CH020
CTS6 T04I-CH030
結構規格
外觀尺寸
138.0*86.0*35.0mm
138.0*86.0*35.0mm
開孔尺寸
132.0*80.0mm
132.0*80.0mm
外殼材料
ABS塑料
ABS塑料
外殼顔色
深藍
深藍
重量
0.31KG
0.31KG
性能規格-基本特性
處理器/主頻
Cortex A9/1GHz
Cortex A9/1GHz
用戶内存
128M Flash + 128M RAM
128M Flash+ 128M RAM
U盤存儲
支持，不超過32G
支持，不超過32G
組态軟件
Magicworks HMI V3.9.3以上
Magicworks HMI V3.9.3以上
Flash數據記錄屏内
最多200萬條
最多200萬條
實時時鍾
有
有
性能規格-顯示特點
液晶屏
4.3寸（16 : 9）TFT顯示屏，LED背光
4.3寸（16 : 9）TFT顯示屏，LED背光
色彩
256K真彩色
256K真彩色
分辨率
480 * 272
480 * 272
背景光的平均亮度壽命
20000小時（典型值）
20000小時（典型值）
觸摸面闆
4線電阻式
4線電阻式
性能規格-通信接口
PORT1串口
9針母頭，RS485（連接PLC）
9針母頭，RS485（連接PLC）
USB接口
主設備接口，連接USB從設備，如USB鼠标，U盤，USB打印機、WiFi模塊
主設備接口，連接USB從設備，如USB鼠标，U盤，USB打印機、WiFi模塊
以太網口
--
RJ45接口，連接PLC，下載工程
WIFI
連接PC、Router、手機、下載工程
連接PC、Router、手機、下載工程
- 典型應用
-
電氣規格
額定電壓
24VDC
24VDC
電壓範圍
20.4VDC-28.8VDC
20.4VDC-28.8VDC
額定工作電流
250mA（典型）
250mA（典型）
環境規格
工作溫度
0～50℃
0～50℃
工作濕度
10%-90%（無凝露）
10%-90%（無凝露）
存儲溫度
-20℃～60℃
-20℃～60℃
振動頻率
三軸方向：10Hz，3MM，半小時10～55Hz，2g，半小時
三軸方向：10Hz，3MM，半小時10～55Hz，2g，半小時
冷卻方式
自然風冷
自然風冷
産品認證
産品認證
符合CE認證标準
符合CE認證标準
防護等級
前面闆IP65
前面闆IP65
- 安裝規格
-

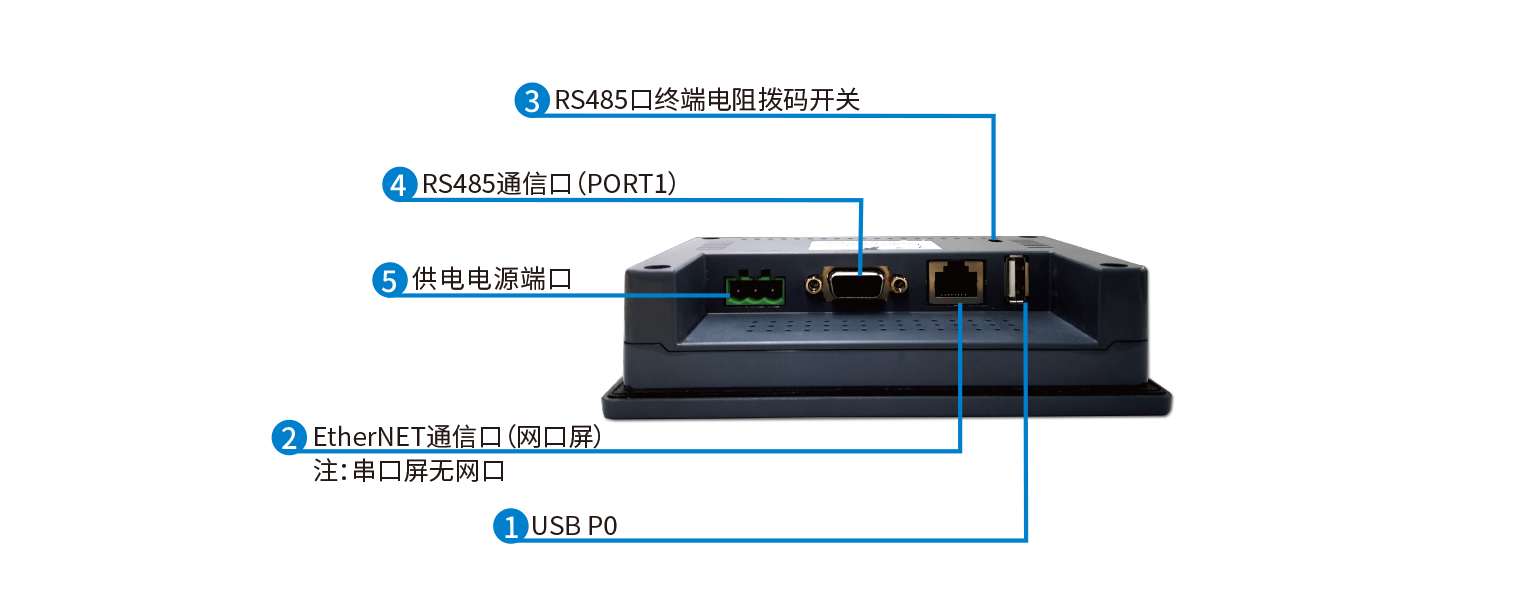

TP04i以太網HMI的接口示意圖如下：
RS485通信接口描述：
RS485通信口
針腳号
PORT1信号
1
大地
2
-
3
RS485 D1+
4
-
5
0V DC
6
+5V DC
7
24V DC
8
RS485 D1-
9
-
TP04i的安裝方式：

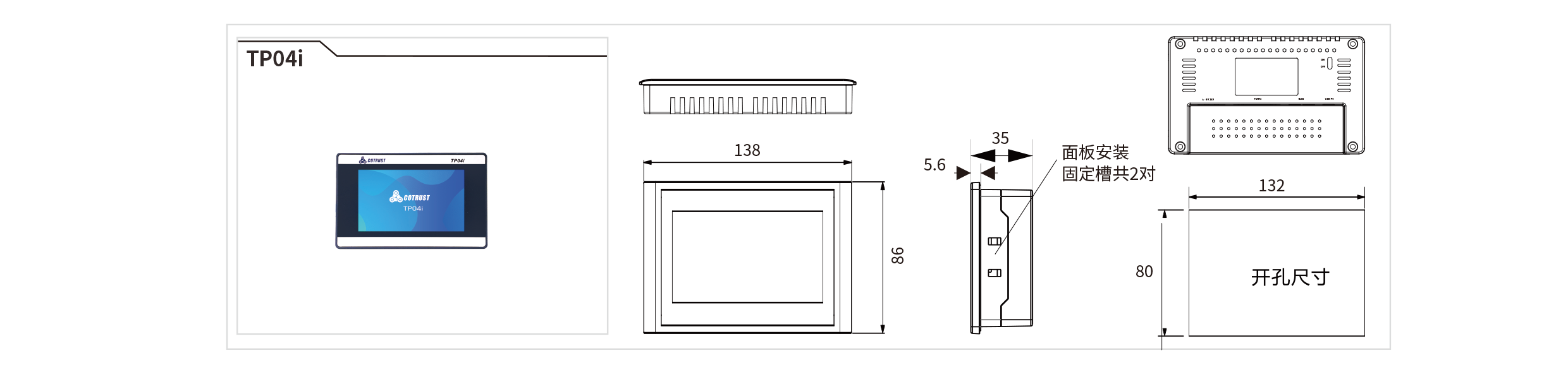

TP04i産品的安裝尺寸圖如下所示：
