- 概覽
-
規格參數
訂貨号
24點⾼速追⻜剪CPU，72KB+24KB+24K程序空間/64KB數據空間，24VDC電源,14DI/10DO晶體管漏型輸出，⽀持5軸*200KHz運控輸出，⽀持4路*200KHz⾼速計數器，2個PPI和⾃由通訊⼝可切換，1個以太⽹通訊⼝，⽀持CAN、RS485和模拟量擴展闆；⽀持單軸運控（定位，速度和回原）功能，直線/圓弧插補功能；⽀持連續插補功能；⽀持電⼦凸輪和追⻜剪功能；⽀持在⽹⼝在線升級固件；⽀持PLCopen标準指令庫；⽀持Trace追蹤功能；⽀持C語⾔編程。
CTMC 216-1AS35-0X24
- 技術參數
-
規格項目 CPU M228IL CPU M228SL CPU M226SM 綜合特性 尺寸（寬×高×深） 200×116×69.5mm 137×80×62 mm 功耗 20W 11W 程序存儲器 72KB+24KB+24KB 數據存儲器 64KB 最大擴展模塊數 7 最大數字量 128DI/128DO（擴展can擴展闆最多640DI/640DO） 最大模拟量 32AI/32AQ（擴展can擴展闆最多194AI/194AQ） 數據保存 FlashROM（永久保存） 電源特性 額定輸入電壓 DC24V 沖擊電流 28.8VDC時12A 隔離（現場與邏輯） 無 保持時間（掉電） 10ms以上 +5V電源輸出 擴展總線 1A BD擴展闆總線 200mA（有開關控制） 通信 10mA 100R電阻 傳感器+24V電源輸出 電壓範圍：20.4~28.8VDC 額定電流：300mA 紋波噪聲：跟輸入電源相關 隔離(傳感器與邏輯)：不隔離 電源告警 電源不足15V告警，報警位SM195.1 常規特性 定時器總數 512 1ms 4 10ms 272 100ms 236 計數器 512個 累加器 4個 内存存貯器位 256位 内存存儲位掉電保持時間 永久保持 局部存儲區（L） 64字節獨立 順序控制繼電器（S) 256位 時間中斷 2個1ms分辨率 邊沿中斷 4個上升沿和/或4個下降沿（I0.0，I0.1，I0.2，I0.3） 布爾量運算執行時間 ≤0.05µs 浮點運算執行時間 ≤6.2µs 實時時鍾 内置 BD擴展闆接口數 1個，支持RS485擴展闆、CAN擴展闆、模拟量擴展闆 系統指示燈 SF指示燈（紅色） ON：系統錯誤，OFF：正常 DIAG指示燈（橙色） ON：程序控制,OFF：正常 RUN指示燈（綠色） ON：運行，OFF：停止 STOP指示燈（橙色） ON：停止，OFF：運行 RMC指示燈（綠色） ON：遠程控制連接，OFF：遠程控制斷開 LNK/ACT指示（綠色） ON：以太網連接，閃爍：傳輸，OFF：斷開 運行開關 RUN/STOP 外接電池接口 支持，電源不足2.0V，報警位SM195.0 編程卡 支持 存儲卡 支持TF卡（預留） 高級功能 ⽀持Trace追蹤功能；⽀持C語⾔編程。 運控功能 ⽀持多軸多路直線/圓弧插補和連續插補功能；⽀持單軸運控（如定位、速度和回原等）功能 ⽀持多軸多路直線/圓弧插補、連續插補、電⼦凸輪和追⻜剪功能；⽀持單軸運控（如定位、速度和回原等）功能。⽀持PLCopen标準指令庫 集成的通信功能（PPI/自由口） 通訊接口 2個通信口： PORT0：PPI/自由口，标準RS485電平 PORT1：PPI/自由口，标準RS485電平，在側面引出 插上RS485擴展闆并重新啓動之後，PORT0固定爲PPI口不可切換，自由口FPORT0配置到RS485擴展闆。 PPI波特率 9.6k、19.2k和187.5k 自由口波特率 1.2k ~ 115.2k 最大站點數 每段32個站，每個網絡126個站 最大主站數 32 點到點(PPI主站模式) 是(NETR/NETW)，最多8個連接，每個連接最大通信200字節 MPI連接 共8個（1PG/1OP），2個保留 每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
波特率爲187.5k時1000米，38.4k時1200米
50米以太網通信功能 通信接口 1個标配以太網口 通信标準 符合IEEE802.3 傳輸速度 10Mbps/100Mbps自适應 自适應交叉連接 支持 硬件接口 RJ45 協議類型 UDP，TCP/IP 配置方式 通過編程軟件MagicWorks PLC下載網絡塊進行配置 應用接口 支持MICO服務、UDP/PPI、TCP/Modbus、Socket，S7協議 最大連接數 8個UDP/PPI不分主從 8個TCP/Modbus不分主從 4個Socket連接，UDP和TCP各2個 8個S7協議，不分主從站 最大單次傳輸數據 UDP/PPI每次操作最多200字節 TCP/Modbus每次操作最多240字節 Socket每次操作最多512字節 S7協議每次操作最多200字節 網口啓動時間 5~10秒，受網絡環境影響。 指示燈 RMC 亮起：連接遠程服務器成功 熄滅：遠程未連接或遠程未使能 LINK/ACT 亮起：網口硬件已連接 閃爍：有數據交換 熄滅：網口硬件已斷開 通信電纜長度 100M，電纜類型：CAT5e标準以上 隔離 通信口隔離 IP地址複位功能 2秒内連續撥5次運行開關 升級固件功能 使用MagicWorks PLC及MiCo，通過以太網從公司服務器遠程升級固件 I/O特性 本機數字量輸入點數 36 14 輸入類型 漏型/源型 本機數字量輸出點數 24 10 輸出類型 漏型 數字I/O映象區 640DI/640DQ（含CAN通信專用映像區） 模拟I/O映象區 194AI/194AQ（含CAN通信專用映像區） 允許最大擴展I/O模塊數 7 脈沖捕捉輸入 36 14 高速計數器 總數 6 4 單相計數器 6×200KHz 4×200KHz AB相計數器 6×100KHz 4×100KHz 集成通信功能（CANopen）-擴展CAN通信闆型号CTH2-CAN-01S2-EB時使用 通信接口 1個（8 Pin端子）”見CANopen通信接口表” 傳輸率 1000 800 500 250 150 50 20 最大長度 25 50 100 250 500 1000 2500 最大站地址 127 站點地址範圍 1-127 最大主站帶從站數 32 配置方式 CAN組态塊和EDS文件 最大數字量訪問 普通IO CANopen專用IO 字節數 内存起始地址 字節數 内存起始地址 輸入 16 IB0 輸入 64 IB16 輸出 16 QB0 輸出 64 QB16 最大模拟量訪問 普通IO CANopen專用IO 通道數 内存起始地址 通道數 内存起始地址 輸入 32 AIW0 輸入 162 AIW64 輸出 32 AQW0 輸出 162 AQW64 集成通信功能（CANFree）-擴展CAN通信闆時使用 通信協議 CanFree 使用方式 通過内部庫指令支持 數字量輸入特性 本機集成數字量輸入點數 36 14 輸入類型 漏型/源型 額定電壓 24 VDC 輸入電壓範圍 20.4~28.8 VDC 浪湧電壓 35 VDC，持續0.5s 邏輯1信号（最小） 15 VDC，2.5mA 邏輯0信号（最大） 5 VDC，1mA 連接2線接近開關傳感器（BERO）
允許的漏電流（最大）1mA 輸入濾波 可配置
I0.0~I2.3支持以下參數：
0.2us，0.4us，0.8us，1.6us，3.2us，6.4us，12.8us，
0.2ms，0.4ms，0.8ms，1.6ms，3.2ms，6.4ms，12.8ms，默認爲6.4ms
I2.4~I4.3支持以下參數：
0.2ms，0.4ms，0.8ms，1.6ms，3.2ms，6.4ms，12.8ms，默認6.4ms隔離(現場與邏輯)
隔離組500 VAC，1分鍾 同時接通的輸入 36 14 最大電纜長度 500米(标準輸入) 屏蔽：50米(高速計數器輸入)；非屏蔽：300米(标準輸入) 數字量輸出特性 本機集成數字量輸出點數 24 10 輸出類型 漏型 輸出額定電壓 DC：24V 輸出電壓範圍 DC：5～30V 每個公共端最大電流 6A 輸出電流（最大） 0.5A 漏電流（最大） 10uA 浪湧電流 8A，100ms 燈負載 5W 導通電阻 典型值0.15Ω，最大0.32Ω 輸出延遲（最大）
斷開到接通/接通到斷開斷開到接通： 0.2us（Q0.0到Q1.3） 0.2us（Q0.0到Q1.1） 15us（Q1.4到Q2.7） —— 接通到斷開： 2us（Q0.0到Q1.3） 2us（Q0.0到Q1.1） 130us（Q1.4到Q2.7） —— 高速脈沖輸出 6路*200kHz（Pulse/Dir） 5路*200kH（Pulse/Dir） 輸出頻率（最大） 200KHz（Q0.0到Q1.3），1KHz（Q1.4到Q2.7） 200KHz（Q0.0到Q1.1） 機械壽命（無負載） 無 觸點壽命（額定負載） 無 同時接通的輸出 所有輸出點 兩個輸出并聯 不支持 最大電纜長度 屏蔽 500米 非屏蔽 150米
控制端子及通訊端口（三款産品一緻）

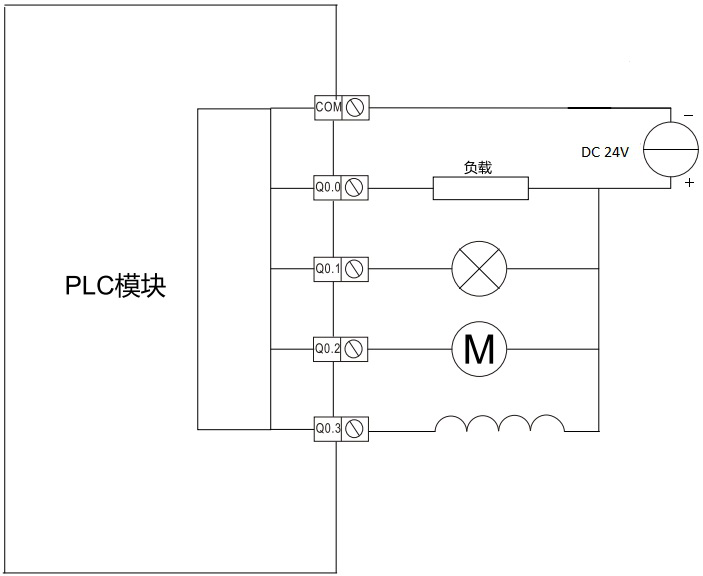

1、輸出端子接線輸出端子接線方法示意圖：
2、輸入端子接線

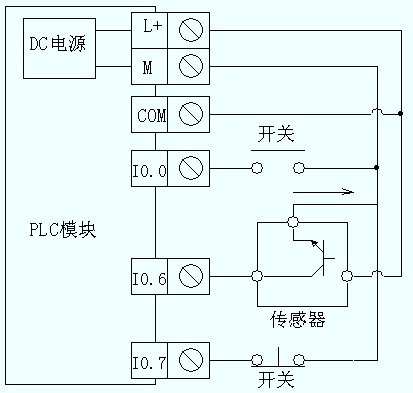

輸入端子源型接線方法示意圖：

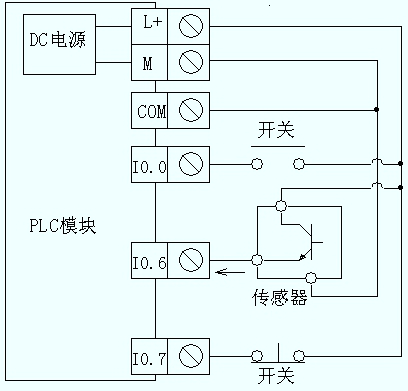

輸入端子漏型接線方法示意圖：
3、RS485通信接口（PORT0/FPORT0）
連接器
插針号
PORT0/FPORT0（RS485）
1
機殼接地
2
+24V地
3
RS485信号B/+
4
發送請求RTS
5
+5V地
6
+5V，100Ω
7
+24V
8
RS485信号A/-
9
NC
連接器外殼
機殼接地
4、RS485通信接口（PORT1/FPORT1）
連接器
插針号
PORT1/FPORT1（RS485）
1
信号地
2
RS485信号B/+
3
RS485信号A/-
4
終端電阻（與3短接有效）

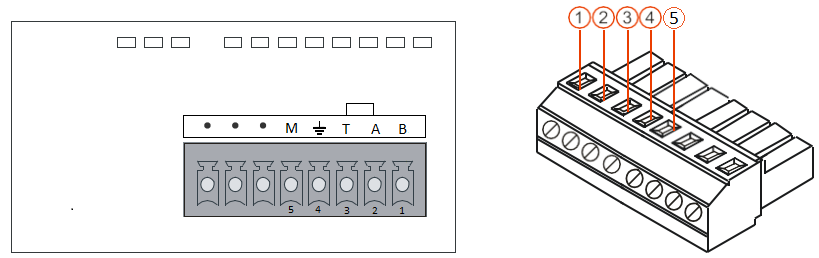

5、RS485擴展闆通信接口(接入RS485擴展闆時)
模塊接口與連接器
引腳
FPORT0（RS485）
注：需要使用終端電阻時，將2腳和3腳短接。
1
RS485信号B
2
RS485信号A
3
終端電阻
4
機殼接地
5
RS485信号GND
6
NC
7
NC
8
NC
9
NC

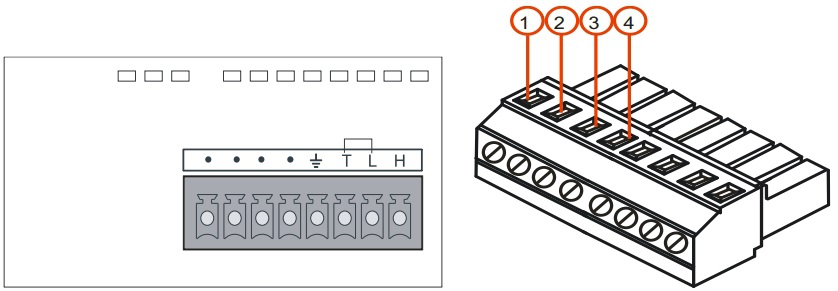

6、CAN擴展闆通信接口(接入CAN擴展闆時)
模塊接口與連接器
引腳
CAN
注：需要使用終端電阻時，將2腳和3腳短接。
1
CAN_H
2
CAN_L
3
終端電阻
4
機殼接地
5
NC
6
NC
7
NC
8
NC
9
NC
7、以太網通信接口
RJ45通信口
位号
信号
信号定義
1
TX+
數據發送正端
2
TX-
數據發送負端
3
RX+
數據接收正端
4
TERM
--
5
TERM
--
6
RX-
數據接收負端
7
TERM
--
8
TERM
--
系統配置方案
系統可以由一個單獨的CPU主控模塊組成，可由一個CPU外加最多7個各種型号的可選擴展模塊組成，還可以一個單獨的CPU外加BD擴展模塊組成。
産品的結構和造型

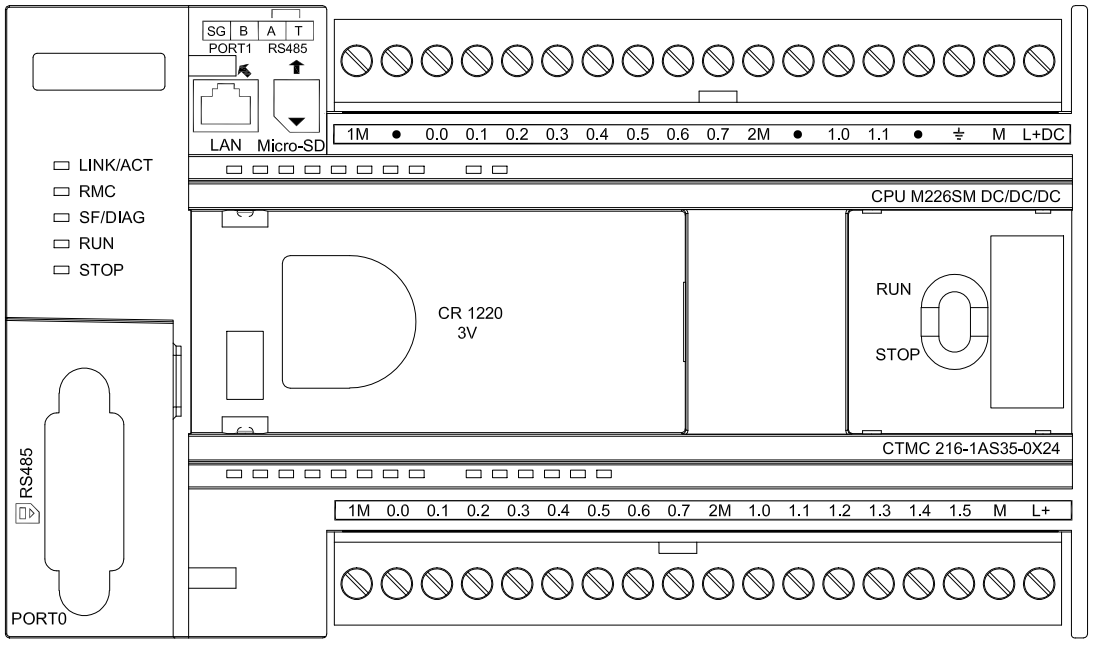

結構示意圖
- 典型應用
- 安裝規格
-
産品的安裝、運行和維護要求

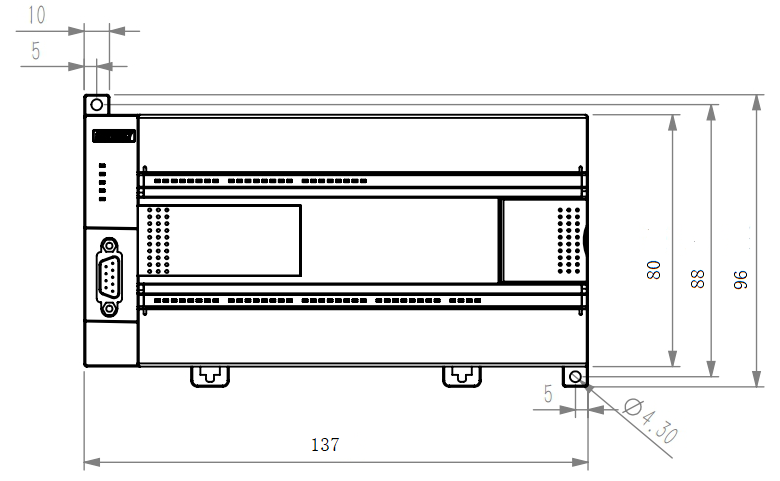

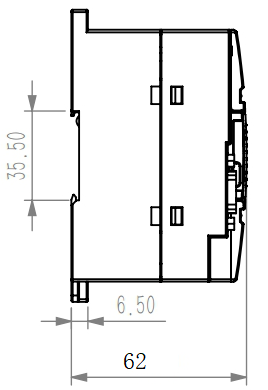

1安裝尺寸
2安裝和固定方式
使用DIN35标準導軌。
3維護要求
1）現場維護爲闆級維護方式；
2）現場維修要求停電，正面維修。
- 樣本/手冊/軟件
