- 概覽
-
CTBA系列專用現場控制器主要功能有：檢測各種機電設備内的溫度、濕度、流量、液位、壓力和風速等傳感器信号，按照DDC内部預先設置好的參數和程序自動控制相應機電設備的水閥、風閥和開關等電動執行器，或随時接收操作站發來的指令信息，可改變對相應機電設備的監控要求。可以涵蓋廣泛的樓宇控制應用，包括從簡單的新風機控制或熱泵控制應用，到複雜的中央冷站管理控制應用。
産品解決方案包括冷熱源控制系統、空調末端控制系統、送排風控制系統、給排水控制系統、變配電監視系統、照明控制系統等。
型号
規格參數
訂貨号
DDC-17(PLC)
PLC型DDC-17控制器，1個以太網接口，1個藍牙接口，支持PLC通訊，2路485接口，6UI+2BI+4VO+2AO+3BO，共17路IO接口，128K程序數據空間
CTBA DDC-1710A
DDC-17(WLAN)
WLAN型DDC-17控制器，1個以太網接口，1個藍牙接口，支持WLAN通訊，2路485接口，6UI+2BI+4VO+2AO+3BO，共17路IO接口，128K程序數據空間
CTBA DDC-1710B
DDC-17(ETH)
ETH型DDC-17控制器，1個以太網接口，1個藍牙接口，支持Ethernet通訊，2路485接口，6UI+2BI+4VO+2AO+3BO，共17路IO接口，128K程序數據空間
CTBA DDC-1710
IOM-17
樓宇自動化IOM-17輸入輸出模塊，1路485接口，6UI+2BI+4VO+2AO+3BO，共17路IO接口
CTBA IOM-1710
概述：
CTBA系列樓控系統專用現場控制器包括 DDC 控制器和 IOM 輸入輸出擴展模塊，用來監視、控制各種 HVAC 和其他樓宇設備。
DDC控制器有多個細分款型，分别支持通過Ethernet/WLAN/PLC網絡連接網關，再通過網關接入華爲雲，實現集中運維與監控。
CTBA系列DDC是用來解析和執行用戶邏輯的中央控制單元，DDC集成了華爲提供的WLAN模組或PLC模組，可通過華爲提供的邊緣網關和數字平台接入雲系統，實現園區的智能控制。
DDC輸入/輸出模塊（IOM）安裝在DDC控制器的RS485總線上，用于點位擴展。
DDC-17功能特點：
l支持多種IO信号；
l支持127條指令，指令運行邏輯在1s以内；
l支持WLAN/PLC/以太網三種方式接入華爲雲（通過華爲的網關），通過藍牙接口配置參數，自動識别和身份認證,自動注冊；
l豐富的通訊總線：2路RS485接口，支持modbus RTU協議，最多支持32個從站，支持modbus TCP協議；
lBACnet 業務能力：支持對象和 Service 能力；
l設備可維護性：支持本地/遠程升級固件和更新控制邏輯；支持使用智能終端 app通過本地藍牙接口進行網絡參數配置、位置信息錄入、綁點配置和讀取配置信息，以及獲取故障信息和更新設備固件；
l離線告警：擴展模塊或傳感器斷線IO 不可用時，上報點位會報告明确的錯誤信息。
l支持deadband：支持 deadband，防止執行部件頻繁開關及轉動，影響到設備壽命；
l掉電數據保持：控制命令數據下發後能掉電保持至少6年（電池+SRAM）；

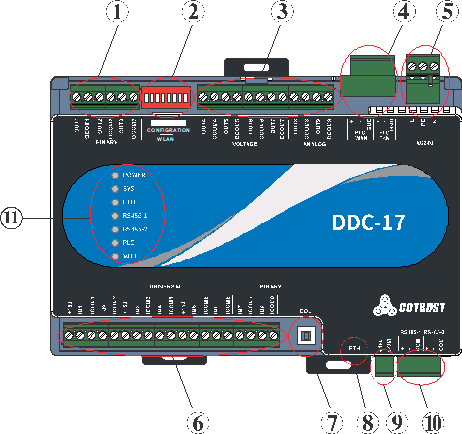

CTBA系列DDC控制器外觀及接口描述
序号
描述
1
數字量輸出通道BO
2 DIP撥碼開關
3 電壓輸出VO及模拟量輸出AO
4 PLC WAN/PLC FAN接口
5 24VAC輸入電源
6 通用型輸入UI、數字輸入BI
7 RS485終端電阻撥碼開關
8 以太網通信接口
9 傳感器電源輸出口
10 RS485通信接口
11 LED狀态指示燈
IOM-17功能特點：
l多種信号的輸入/輸出點可以滿足各種應用需求；
l與DDC采用RS485總線通信，波特率最大115200bps，最大通信距離50米。
l自動注冊：支持Modbus/RS485自動注冊到DDC；
l設備可維護性：支持遠程和本地升級固件和更新控制邏輯，支持使用智能終端app通過本地藍牙接口進行網絡參數配置、位置信息錄入、綁點配置和讀取配置信息，以及獲取故障信息和更新設備固件；
l報警提示：設備故障燈亮，上報故障報警，并攜帶明确故障原因，設備離線緩存告警信息，恢複後上報告警信息給DDC，由DDC最終上報給平台。
l支持協議：上行下行接口支持RS485，滿足Modbus RTU協議。
l聯網設備&傳感器離線告警上報：擴展模塊或傳感器斷線，IO不可用時，上報點位會報告明确的錯誤信息。
l标簽：支持華爲智慧園區Link規範SN，産品貼（二維碼）标簽供掃描。

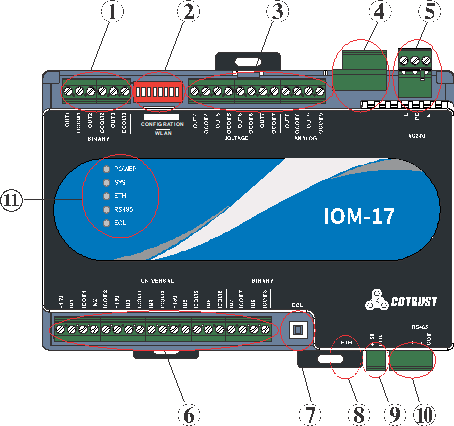

CTBA系列IOM模塊的外觀及接口描述
序号
描述
1
數字量輸出通道BO
2 撥碼開關
3 電壓輸出VO及模拟量輸出AO
4 N/A
5 24VAC輸入電源
6 通用型輸入UI、數字輸入BI
7 RS485終端電阻撥碼開關
8 以太網通信接口（僅用于維護）
9 傳感器電源輸出口
10 RS485通信接口
11 LED狀态指示燈
- 技術參數
-
表1-1 DDC及IOM的I/O規格
點的類型
接受的信号
DDC-17
IOM-17
通用型輸入（UI）
A/D轉換分辨率：16位模拟量輸入，電壓信号，0-10VDC
模拟量輸入，電流信号，4-20mA1
模拟量輸入，電阻信号，0-2K歐姆，RTD (1kNI, 1k PT, A99B SI)，NTC(10k Type L,2.225k Type2 )，NTC(20k)
數字量輸入，幹觸點保持輸出模式6
6
數字輸入（BI）
幹觸點保持輸出模式
脈沖計數模式（高速），100 Hz2
2
模拟輸出（AO）
A/D轉換分辨率：12位模拟量輸出，電壓信号，0-10VDC
模拟量輸出，電流信号，4-20mA2
2
數字輸出（BO）
24VAC三端雙向可控矽
3
3
可配置的輸出（VO）
D/A轉換分辨率：12位模拟量輸出，電壓信号，0 - 10 VDC
數字輸出模式，24VAC三端雙向可控矽4
4
繼電器輸出（RO）
120/240 VAC
0
0
備注：對傳感器供電電壓15VDC。
表1-2 DDC控制器技術規格
型号
DDC-17
電源電壓
24 VAC（最小20 VAC/最大30 VAC，50或60 Hz，class2（北美）或SELV（歐洲）
耗電量
一般10VA，最大14VA，加上所有的 BO以及可配置的輸出負載。
運行環境條件
0至50°C（32至122°F）；10%至90%相對濕度，無結露。
存儲環境條件
負40至70°C（負40至158°F）；10% 至90%相對濕度，無結露。
接線端子
螺絲接線端子和插拔式螺絲端子排，最大接入2平方毫米導線一根
電池
精度（@±25°C）：±15分鍾/年
RTC電池：最長4年放電時間@±25°C
處理器
32位M4微處理器
存儲器
片内256KB SRAM，2MB的Flash
運行速度
程序循環時間：小于1秒；DDC與IOM之間總線訪問時間：小于1秒
控制器地址
通過軟件設置，支持靜态IP與DHCP兩種模式；
運維接口
面闆支持系統運行故障、藍牙接口、ETH/PLC/WLAN接口等指示燈；
通信總線
上行采用PLC（電力載波通信）通訊，對應DDC上的PLC WAN接口；
WLAN通訊（通過AP熱點連接至局域網）；
以太網通訊（通過RJ45網口與上位機進行通信）；MODBUS TCP 主站支持連接從站的最大數量爲8，netIO總數量爲1024。MODBUS TCP從站支持最大被連接的數量爲8，寄存器地址爲0到1024（一個4字節IO占2個地址，地址類型隻支持4x）。
下行采用2路RS485與IOM或第三方儀表通訊；
終端電阻：内置（120Ω撥碼開關設置），偏置電阻：内置（510Ω撥碼開關設置）；
總線速率：115200bps，支持Modbus RTU；modbus RTU主站支持最大IO數量256
模拟量輸出精确度
模拟量輸出：12位分辨率，電壓0~10VDC應用時±200mV，電流4-20mA應用時：±0.1mA
安裝
三點螺釘定位于平面，或者35mm DIN軌道安裝
尺寸（高x寬x長）
55x 144.10x186mm
外殼
塑料外殼，塑料材料：PPO，保護等級：IP30 (IEC529)
符合的标準
IEC61000-4-5
SRRC-無線電發射設備型号核準認證（中國國家無線電管理委員會強制認證）
表1-3 表IOM擴展模塊技術規格
型号
IOM-17
電源電壓
24 VAC（最小20 VAC/最大30 VAC，50或60 Hz，class2（北美）或SELV（歐洲）
耗電量
一般10VA，最大14VA，加上所有的BO以及可配置的輸出負載。
運行環境條件
溫度：0至50°C（32至122°F）；
相對濕度：10%至90%，無結露。
存儲環境條件
溫度：-40至+70°C（負40至158°F）；
相對濕度：10% 至90%，無結露。
接線端子
螺絲接線端子和插拔式螺絲端子排，最大接入2平方毫米導線一根
電池
精度（@±25°C）：±15分鍾/年
RTC電池：最長4年放電時間@±25°C
處理器
32位M4微處理器
存儲器
片内256KB SRAM，2MB的Flash,外擴16M SDRAM
控制器地址
RS485地址設置，DIP開關設置（4-13有效，其它預留）。
運維接口
指示燈接口見後文描述
通信總線
上行采用RS485通訊，支持Modbus RTU；總線速率：115200bps；
模拟量輸出精确度
模拟量輸出：12位分辨率，電壓0~10VDC應用時±200mV，電流4-20mA應用時：±0.1mA
安裝
三點螺釘定位于平面，或者35mm DIN 軌道安裝
尺寸（高x寬x長）
55x 144.10x186mm
外殼
塑料外殼，塑料材料：PPO，保護等級：IP30 (IEC529)
符合的标準
IEC61000-4-5
SRRC-無線電發射設備型号核準認證（中國國家無線電管理委員會強制認證）
- 典型應用
-

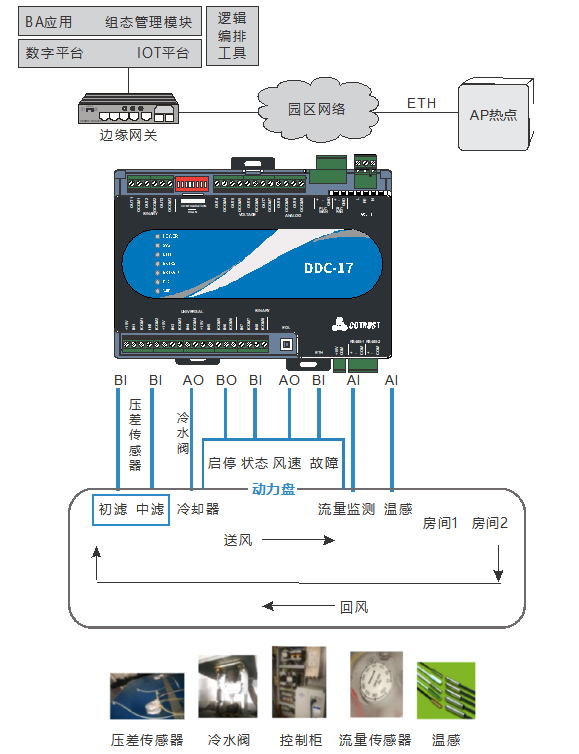

中央空調機房節能群控方案應用
空調通風控制系統應用
- 安裝規格
-
安裝示意圖

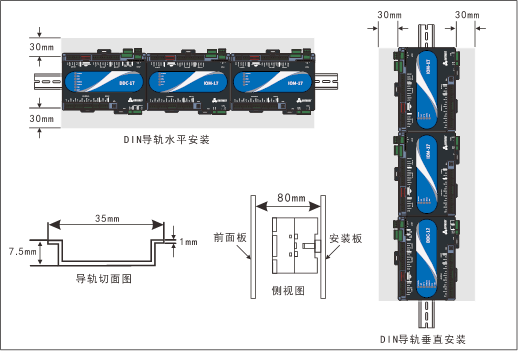

CTBA系列DDC及擴展模塊安裝尺寸圖

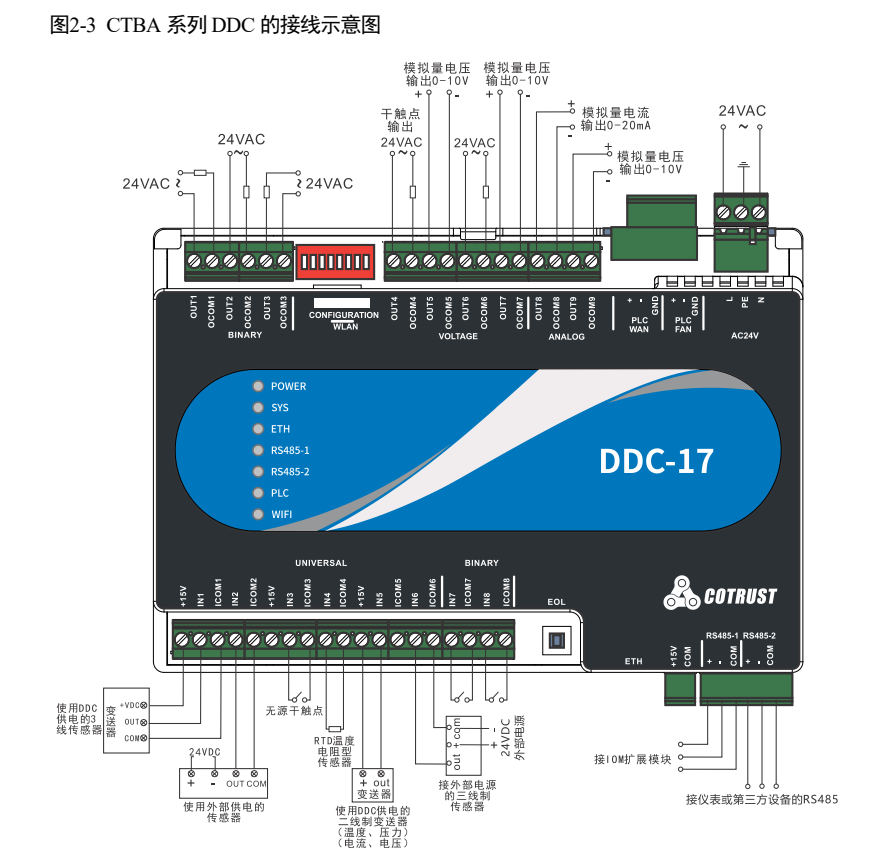

CTBA系列DDC的接線示意圖
注：IOM模塊接線方法可參考上圖。

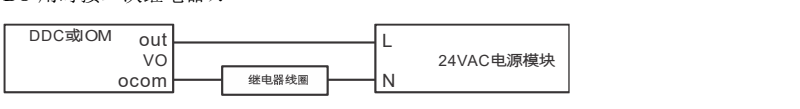

DDC的VO端口接BO線纜時，請嚴格遵照如下線序執行接線操作（通常VO端口做BO用時接二次繼電器）：
