- 概覽
-
CTBA系列VAV控制器 （VAV-10）
VAV（Variable Air Volume）是一款新型的變風量空調控制器，主要用于接收并采集傳感器、常用觸點或其它設備傳送來的輸入信号，并根據軟件程序和算法處理這些輸入信号，再輸出信号到外部設備，這些輸出信号可用于啓動或關閉機器，例如：打開或關閉閥門或風門，或按程序執行複雜的動作。通信通過電力PLC、或WLAN、或以太網方式統一回傳。VAV控制器目前主要用于樓宇控制領域，根據室内負荷變化或室内要求參數的變化，保持恒定送風溫度，自動調節空調系統送風量，從而使室内參數達到要求的全空氣空調系統。
訂貨數據
型号
規格參數
訂貨号
VAV-10(PLC)
PLC上行的樓宇自動化VAV-10控制器，支持Ethernet，modbus，2路RS485接口，3UI+3BO+2VO+1路風速傳感+1路風閥執行器，共10路接口
CTBA VAV-1010A
VAV-10(WLAN)
WIFI上行的樓宇自動化VAV-10控制器，支持Ethernet，modbus，2路RS485接口，3UI+3BO+2VO+1路風速傳感+1路風閥執行器，共10路接口
CTBA VAV-1010B
VAV-10(ETH)
ETH上行的樓宇自動化VAV-10控制器，支持Ethernet，modbus，2路RS485接口，3UI+3BO+2VO+1路風速傳感+1路風閥執行器，共10路接口
CTBA VAV-1010
概述：
CTBA系列VAV控制器采用華爲智慧園區Link通訊，支持MagiCampus軟件編程，其不同的IO點能滿足不同風量VAV終端的應用。它自帶一個壓差傳感器和風閥執行器，壓差傳感器用于風量測量，風閥執行器用于風量的調節。
CTBA系列VAV控制器采用小巧的外觀設計和精準的風量測量，使其滿足越來越多的VAV終端控制需求。

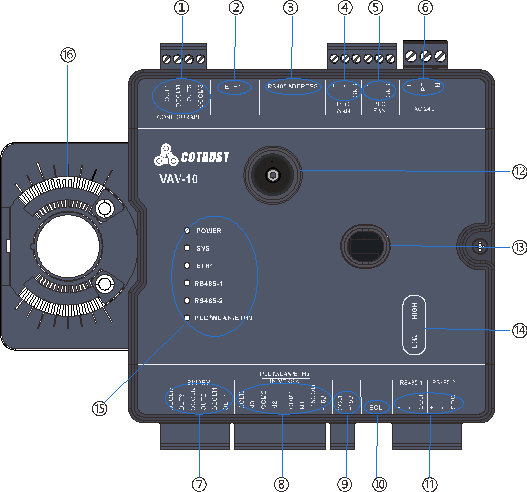

VAV控制器外觀示意
表1-1 VAV控制器組件描述
序号
描述
序号
描述
1
數字量/電壓輸出通道BO
9
傳感器電源輸出口
2
以太網通信接口
10
RS485終端電阻撥碼開關
3
RS485地址撥碼開關
11
RS485-1功能保留
RS485-2通信口（支持MODBUS RTU通信協議）
4
PLC WAN接口
12
風閥手動調節杆
5
PLC FAN接口
13
風閥箱安裝螺絲孔
6
24VAC輸入電源接口
14
風速傳感器高低壓輸入口
7
數字量輸出BO
15
LED狀态指示燈
8
通用型輸入UI
16
風閥執行器
CTBA系列VAV控制器的特性如下：
硬件特性
l 外觀小巧精緻，占用較小的機箱空間；
l 自帶高精度壓差傳感器，滿足小風速下的風量測量；
l 5Nm風閥執行器，安裝在VAV Box閥杆上，固定方式更爲可靠、便捷。
通信特性
l BACnet業務能力：支持對象和Service能力，支持BACnet Profile規範通信。
l 豐富的通訊總線：上行接口支持以太網、PLC或WLAN；
注：此處PLC注釋爲Power line Communication（電力無線載波通信技術）。
l WLAN、PLC終端入網參數自動配置；
l 終端自動識别&身份認證，安全機制；
l 終端本地控制邏輯解析及執行；
l 提供終端和雲、網關的數據傳輸通道；
l 集成華爲智慧園區Link SDK，支持SDK安裝運行和liteOS運行，支持跟華爲物聯網關如AR502H（含華爲智慧園區Link(Gateway）)以及數字平台對接、自動聯網、自動注冊。
邏輯算法
l PID控制算法規格：PID控制算法在5個震蕩周期内實現輸出的收斂，輸出平穩。
l 本地閉環控制：控制器能夠在控制器本地獨立執行程序，而不依賴于上位機工作。
l 數據保存：控制器設定參數、采樣控制數據存儲保證72小時以上，其中網絡配置、綁點配置、位置配置信息存儲到flash。
編程特性
l 使用MagiCampus軟件編程和配置；
故障管理
l 報警提示：設備故障燈亮，上報明确故障信息，包括設備離線緩存告警信息和恢複後上報提示信息。
l AI點設備離線告警上報out of service告警；
l 聯網設備&聯網傳感器離線告警上報out of service告警；
維護及升級
l 設備可維護性：支持遠程和本地升級固件和控制邏輯更新，支持智能終端app方式通過本地藍牙接口進行網絡參數配置、位置信息錄入、綁點配置和讀取配置信息，以及故障定位信息獲取及設備調試。
l 軟件升級：支持按照華爲智慧園區Link的文件傳輸接口接收模組固件、主控闆固件、藍牙固件、控制邏輯文件，支持將固件和控制邏輯文件加載更新到對應的flash或内存。
l 支持deadband，防止執行部件頻繁開關及轉動，影響到設備壽命。
l 标簽：支持華爲智慧園區Link規範SN，産品貼（二維碼）标簽供掃描。
認證
l BQB認證；
l IEC61000-4-5；
- 技術參數
-
CTBA系列VAV的I/O規格
點的類型
接受的信号
VAV-10
通用型輸入（UI）
A/D轉換分辨率：16位模拟量輸入，電壓信号，0-10VDC
模拟量輸入，電流信号，4-20mA1
模拟量輸入，電阻信号，0-2K歐姆，RTD (1kNI, 1k PT, A99B SI)，NTC(10k Type L,2.25k Type2 )，NTC(20k)
數字量輸入，幹觸點保持輸出模式3
數字輸出（BO）
24VAC三端雙向可控矽
3
可配置的輸出（VO）
A/D轉換分辨率：12位模拟量輸出，電壓信号，0 - 10 VDC
數字輸出模式，24VAC三端雙向可控矽2
風速傳感器
VAV控制器内部預置集成的風速傳感器，縮短工程安裝時間
1
風閥執行器
VAV控制器内部預置集成的風閥執行器，縮短工程安裝時間,并帶有風閥開度反饋
1
備注：對傳感器供電電壓15VDC。
CTBA系列VAV技術規格
型号
VAV-10
電源電壓
24 VAC（最小20 VAC/最大30 VAC，50或60 Hz，class2（北美）或SELV（歐洲）
耗電量
一般10VA，最大14VA，加上所有的 BO以及可配置的輸出負載。
運行環境條件
0至50°C（32至122°F）；10%至90%相對濕度，無結露。
存儲環境條件
負40至70°C（負40至158°F）；10% 至90%相對濕度，無結露。
接線端子
螺絲接線端子和插拔式螺絲端子排，最大接入2平方毫米導線一根
電池
精度（@±25°C）：±15分鍾/年
RTC電池：最長4年放電時間@±25°C
處理器
CPU型号支持LiteOS并且在華爲智慧園區Link适配的範圍内，推薦Cortex-M4
存儲器
片内至少256KB SRAM，片内至少2MB的Flash，片外至少采用4MB的 flash以及至少預留256KB的SRAM；
運行速度
程序循環時間：小于1秒；
控制器地址
内部IP設置，通過軟件設置，默認DHCP
運維接口
面闆支持以太網接口、藍牙接口，指示燈接口
通信總線
上行采用PLC（電力載波通信）通訊，對應VAV上的PLC WAN接口；
WLAN通訊（通過AP熱點連接至局域網）；
以太網通訊（通過RJ45網口與上位機進行通信）；
下行采用2路RS485與第三方儀表通訊；
終端電阻；
總線速率：1200、2400、4800、9600、19200、38400、115200，支持Modbus RTU；
模拟量輸入/模拟量輸出精确度
模拟量輸入：16位分辨率
模拟量輸出：12位分辨率，電壓0~10VDC應用時±200mV
安裝
三點螺釘定位于平面，或者35mm DIN軌道安裝

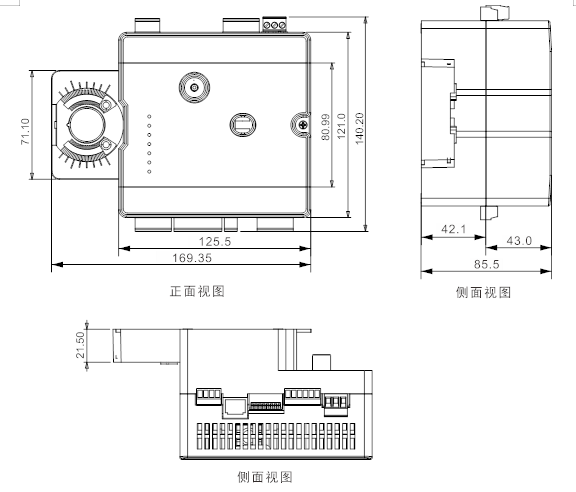

尺寸（高x寬x長）
55x 144.10x186mm
外殼
塑料外殼，塑料材料：PPO，保護等級：IP30 (IEC529)
符合的标準
IEC61000-4-5
BQB
- 典型應用
-

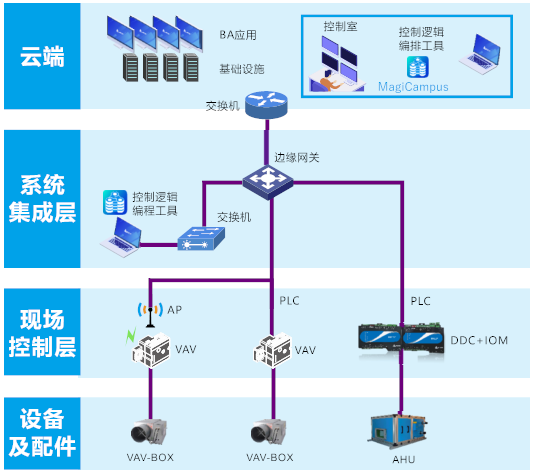

VAV空調系統中的應用
VAV空調系統定義爲可變送風量空調系統。它是一種全空氣的空調系統，它是通過調節改變送風風量而不是改變送風溫度來調節和控制室内某一區域的溫度。它根據室内負荷的變化或室内要求的參數的改變自動調節空調系統的送風量，從而保證室内的溫度要求。

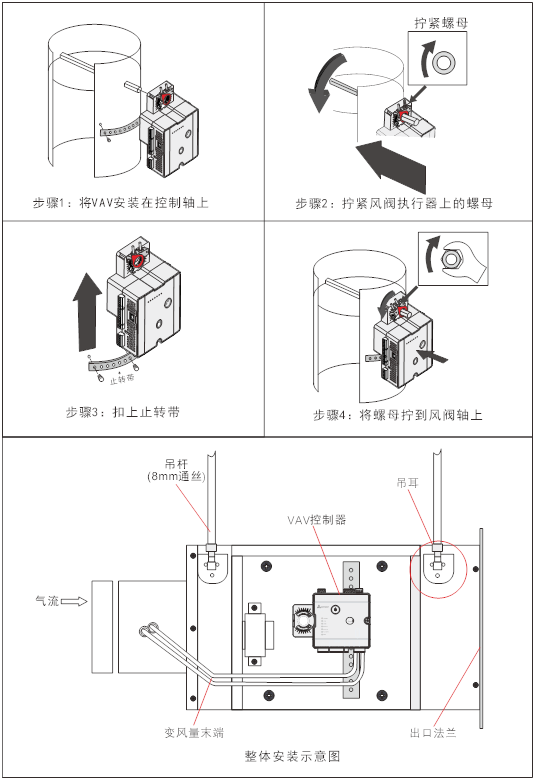

- 安裝規格
-
- 樣本/手冊/軟件
