CTBA系列現場采集與控制器（DDC-0）
DDC-0，現場采集和控制器通過多個接口采集數據，進行數據的一般性處理，用于物聯網場景下，大量終端數據回傳時，通過DDC-0進行數據和接口的彙聚和初步處理後，通過PLC，ETH等方式統一回傳。
DDC-0目前主要應用于電表以及照明系統，通過RS485接口連接電表，采集電表電量。通過2.4GRF接口接收燈控發送的2.4G的數據信号，包括燈光狀态等；發送對燈光的控制信令，包括開關、調光等。還可以通過2.4GRF連接煙感報警器，用于對室内煙霧濃度進行監控和超限報警。此外DDC-0通過連接紅外攝像頭，實現視頻采集功能。
訂貨數據
型号
規格參數
訂貨号
DDC-0(ETH)
有線以太網上行的樓宇自動化DDC-0控制器，支持1路Ethernet，2路RS485接口Modbus RTU通信，1路藍牙接口，1路2.4GRF，2路HDMI TYPE C接口，16K程序數據空間
CTBA DDC-0010
DDC-0(PLC)
PLC上行的樓宇自動化DDC-0控制器，支持1路HPLC接口，1路Ethernet，2路RS485接口Modbus RTU通信，1路藍牙接口，1路2.4GRF，2路HDMI TYPE C接口，16K程序數據空間
CTBA DDC-0010A
概述：
DDC-0功能特點：
l 集成華爲智慧園區link，支持WLAN/PLC/LTE（規劃中，待實現）/以太網4種方式接入華爲雲（通過華爲的網關），通過藍牙接口配置參數，自動識别和身份認證,自動注冊。
l 設備故障燈亮，上報故障報警，并攜帶明确故障原因，設備離線緩存告警信息，恢複後上報告警信息。
l 豐富的通訊總線：1路2.4GRF，2路RS485接口；RS485接口支持modbus RTU協議，最多支持32個從站，支持modbus TCP協議。
l BACnet業務能力：支持對象和Service能力。
l 設備可維護性：支持本地/遠程升級固件和更新控制邏輯；支持使用智能終端app通過本地藍牙接口進行網絡參數配置、位置信息錄入、綁點配置和讀取配置信息，以及獲取故障信息和更新設備固件。
l 電表場景：
− 支持MODBUS RTU協議，支持和電表等智能儀表通過MODBUS RTU協議對接。允許用戶修改RS485接口參數。
− 支持邊緣網關通過召測方式采集電表和多功能電能儀表（采集器）數據。
− 支持根據接入子設備配置表，并本地保存，主動上報電表和多功能電能儀表（采集器）數據。
− 支持按照華爲智慧園區link的文件傳輸接口接收配置表文件，支持將配置表文件加載更新到flash和内存。
l 照明場景：
− 通過2.4GRF連接LED燈，支持跳頻自動設定，避開與WLAN、藍牙等頻譜重疊信道，增強抗幹擾能力。
− 支持對LED燈的開關、亮度、色溫進行控制。
- 技術參數
-
DDC-0控制器技術規格
型号
DDC-0
電源電壓
220VAC，50或60Hz，class2（北美）或SELV（歐洲）
耗電量
最大功耗1.5W
運行環境條件
0~50°C（32~122°F）；10%~90%相對濕度，無結露。
存儲環境條件
-40~70°C（-40~158°F）；10%~90%相對濕度，無結露。
處理器
GD32F450ZKT6：片内256KB SRAM，3MB的Flash，外擴4MB flash
存儲器
片内256KB SRAM，外擴4M Flash
運行速度
程序循環時間：小于1秒；
控制器地址
内部IP設置，通過軟件設置，默認DHCP；
運維接口
面闆支持以太網接口、藍牙接口，指示燈接口
通信總線
上行采用PLC（電力載波通信）通訊，對應DDC-0上的PLC WAN接口；
WLAN通訊（通過AP熱點連接至局域網）；
以太網通訊（通過RJ45網口與上位機進行通信）；
下行：
1路2.4GRF接口接收燈控發送的2.4G的數據信号，包括燈光狀态等，發送對燈光的控制信令，包括開關、調光等，支持跳頻設計；
2路RS485接口，連接電表，采集電量等數據，連接其他485接口的傳感器。波特率最高支持115200bps，節點數最大支持64個隔離；
2路HDMI TYPE C接口連接紅外攝像頭，視頻數據采集。信号傳輸線纜最大長度滿足＞3米。
安裝
三點螺釘定位于平面，或者35mm DIN軌道安裝
尺寸（高×寬×長）
100×50×40mm
外殼
塑料外殼，塑料材料：PPO，保護等級：IP30 (IEC529)
符合的标準
BQB
- 典型應用
-

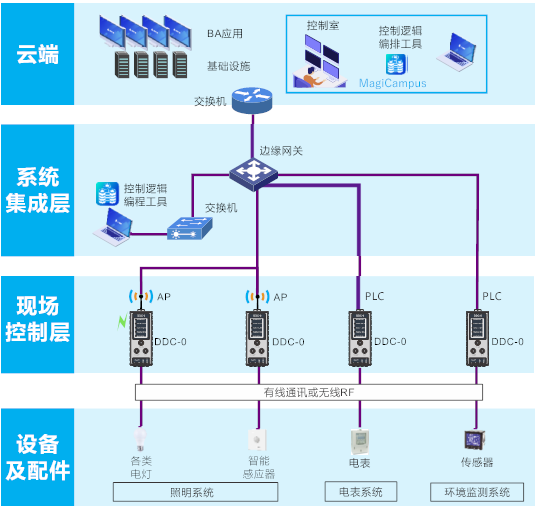

環境監控系統應用
- 安裝規格
-

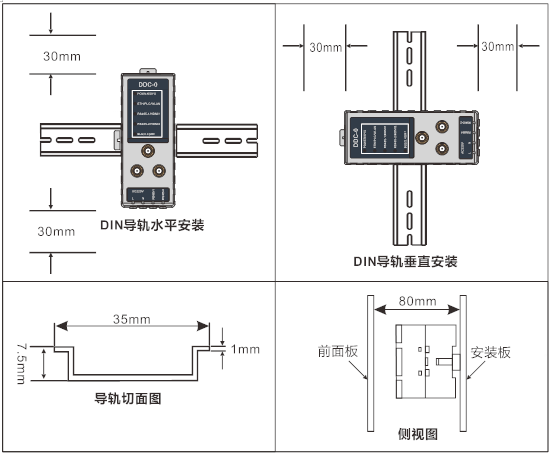

安裝示意圖

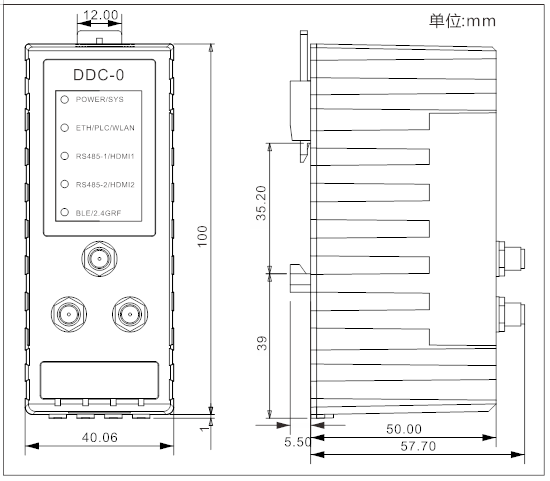

安裝尺寸圖

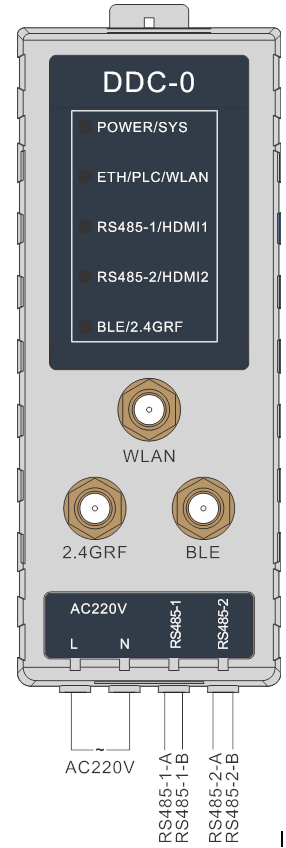

接線示意圖
