- 概覽
-
訂貨數據：
名稱
規格描述
訂貨号
SM231 稱重模塊
高精度稱重模塊，1 路傳感器信号輸入，5VDC每路150MA激勵電源輸出，隔離型24位精度，采樣速度⾼達400次/秒。顯示精度1/500000，綜合精度正負0.01%，支持4線或6線稱重傳感器。 CTH2 231-7WA33
- 技術參數
-
規格項目 CTH2 231-7WA33 通道(dào)數 1 采樣頻率 50Hz 内部分辨率 16777216（24bit） 重量值數據格式 4字節 來自CPU總線的電源 +5V電流消耗 ＜80mA 24 V電源 額定電壓 DC 24 V 電壓範圍 DC 20.4～28.8V 最大電流損耗 100mA 典型功耗 3W LED診斷 LED指示燈 +24VDC：亮 = 24VDC供電正常，滅 = 無24VDC供電； SF：閃爍 = 傳感器斷線，滅 = 無錯； 可配置濾波器 低通濾波器的極限頻率 1Hz、2Hz、5Hz 平均值濾波器 0~255 隔離特性 現場至邏輯 500VAC 現場至24VDC 500VAC 24V到邏輯 500VAC 共模抑制 >120dB@120VAC 幹擾抑制 噪聲抑制 85dB@50Hz/60Hz 稱重傳感器的連接 連接 支持4線或6線全橋應變儀 到傳感器的導線長(cháng)度 最大500米（當電纜規格滿足導體電阻最大值小于30Ω/km時，适用的最大距離是500m） 誤差 滿量程誤差極限（溫度爲20℃±10℃時） ≤0.001% 靈敏度溫度系數 ≤±20ppm/K v. E 零點溫度系數 ≤±0.1uV/K 基本誤差 0.05％FS 非線性誤差 0.01%FS 測量範圍 0~1mV/V；0~2mV/V；0~4mV/V 稱重傳感器電源 電壓 電流 典型DC 5V 150mA 允許的稱重傳感器電阻值 無防爆接口 ＞40Ω，＜4010Ω 有防爆接口 ＞87Ω，＜4010Ω 共模抑制CMRR@50/60Hz 典型80dB 絕緣 500V DC
- 典型應用
- 安裝規格
-

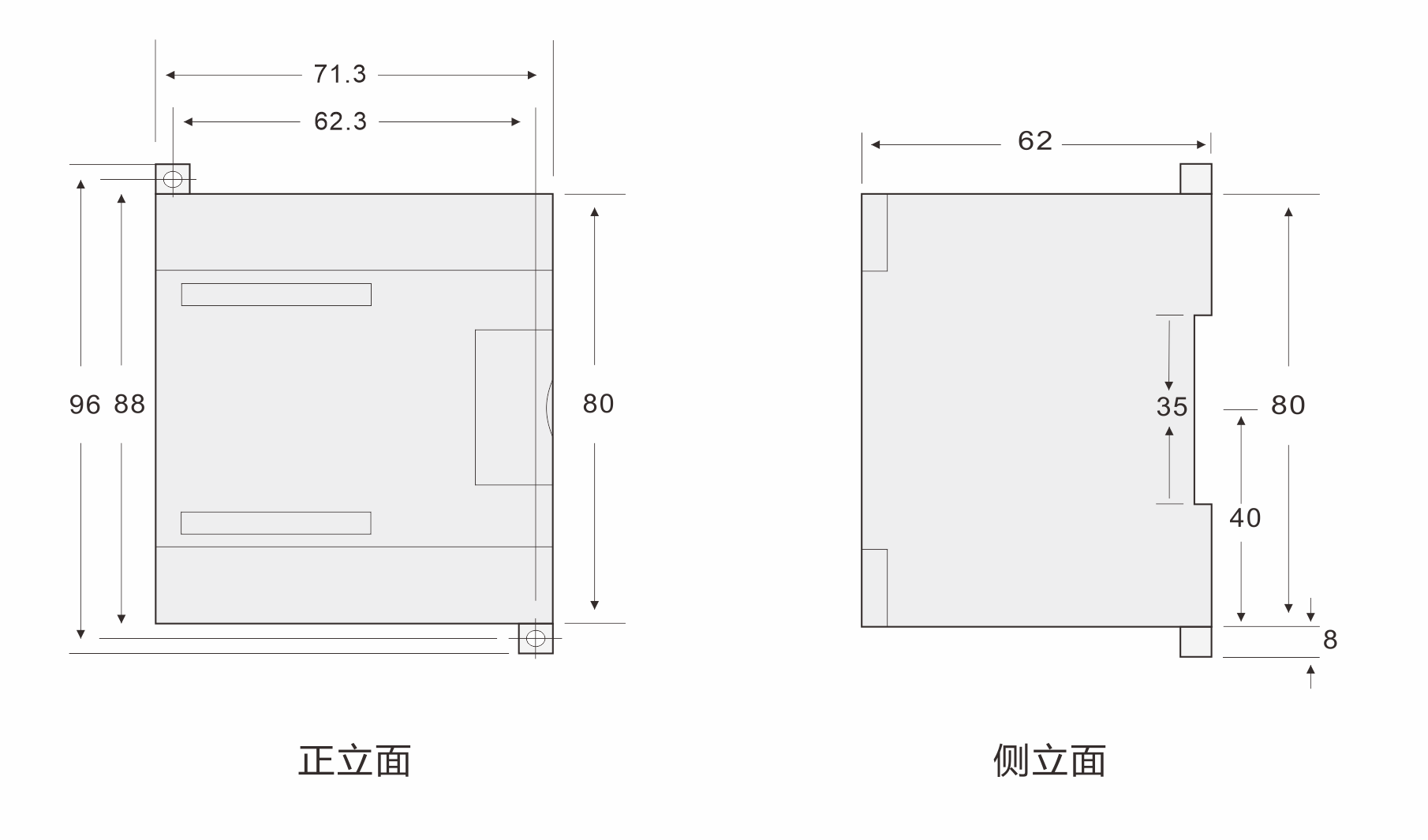

231-7WA33高精度一路稱重模塊安裝尺寸如圖：

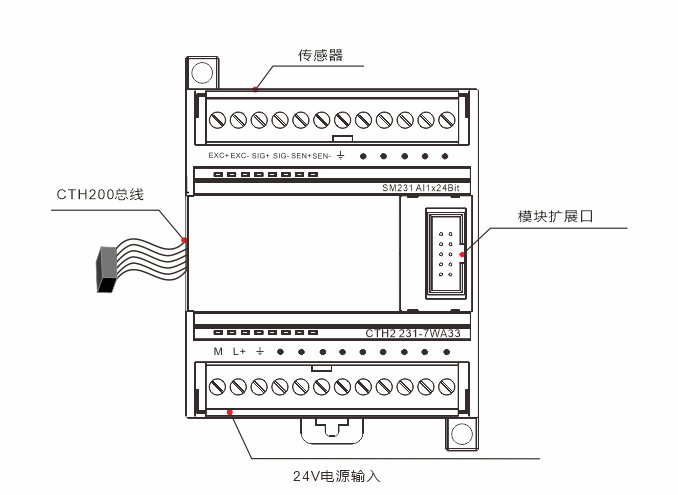

接線圖：
