- 概覽
-
功能特點：
SM277PN-L：Profinet從站模塊，僅支持RT實時通訊模式，最多可擴展8個CTH200系列IO模塊（不包括CAN模塊、運控模塊、稱重等特殊模塊）
框架圖 ：
- 技術參數
-
産品型号 CTH2 277-0PN36 物理特性 尺寸（W×H×D） 71×80×62 mm 電源損耗 額定輸入電壓 24V DC 輸入電壓範圍 20.4V~28.8V DC 輸入電流 0.8A 極性反接保護 有 總線電源電壓 +5V DC 總線電源電流 1.1A 隔離 外部電源與系統電源隔離 電源保護 供電電源端提供反接保護功能及浪湧吸收功能 LED指示燈特性 24V電源指示燈（綠色） ON = 24VDC供電正常 OFF = 無24VDC供電 SF指示燈（紅色） ON = 擴展I/O總線故障或者PROFINET模塊故障 OFF = 無錯 BF指示燈（紅色） ON = PROFINET總線通信故障（未連接交換機，未檢測到網絡） Blinking = 組态配置不一緻 OFF = 無錯 MT指示燈 (黃色) （維護指示燈） ON = 丢失同步 OFF = 無錯 P1R/P2R口指示燈（綠色） ON = 有到交換機/PN主站的連接 OFF = 沒有到交換機/PN主站的連接 P1R/P2R口指示燈（黃色） ON = 有到交換機/PN主站的數據收發 OFF = 沒有到交換機/PN主站的數據收發 擴展I/O能力 每從站支持最多模塊數 8（數字量模塊、模拟量模塊、溫度模塊、PID控制模塊，不包括其他類型的模塊） 協議類型 CTH200 PLC自定義4MHZ總線協議 每從站IO最大配置 模拟量IO最大配置可達56AI/28AQ 數字量IO最大配置可達224DI/224DQ PROFINET通訊口 通訊接口 1個雙RJ45口 數據傳輸速率 以太網服務的傳輸率爲：100 Mbps PROFINET的傳輸率爲：100 Mbps，全雙工 所支持以太網服務 ping、arp、網絡診斷 (SNMP)/MIB-2、LLDP 實時性 RT：支持，最小周期1ms IRT：不支持 第三方PROFINET主站 支持 從站間通信距離最長 100m （100BASE-TX） 拓撲結構 支持星形、樹形、線型拓撲結構 不支持環形拓撲結構 隔離 通信口隔離 硬件組态功能 導入的文件類型 PROFINET GDS文件XML格式 第三方PN主站 添加的CTH2 277-0PN36模塊支持8個槽位的擴展 擴展模塊可添加數字量、模拟量、溫度模塊和PID控制模塊，其他的模塊不能添加
- 典型應用
- 安裝規格
-
接線規格

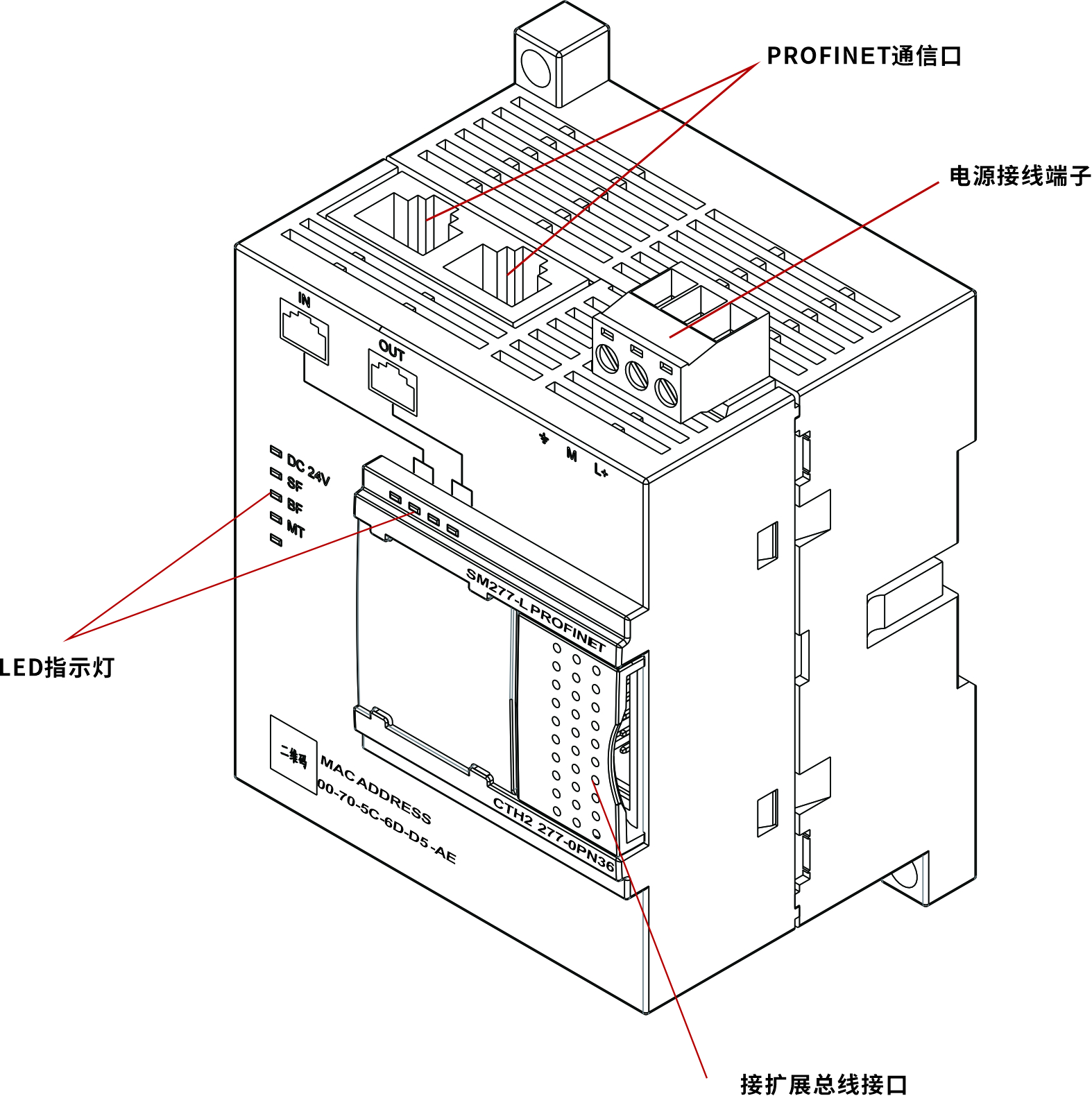

CTH2 277-0PN36接口示意圖
CTH2 277-0PN36接口定義
外部電源接口定義
3位可拆卸端子
符号
信号定義
L+
24V電源正
M
24V電源負
大地
雙RJ45接口定義
雙RJ45網口
位号
信号
信号定義
1
TX+
數據發送正端
2
TX-
數據發送負端
3
RX+
數據接收正端
4
--
--
5
--
--
6
RX-
數據接收負端
7
--
--
8
--
--
連接器外殼
PE
機殼接地
安裝尺寸

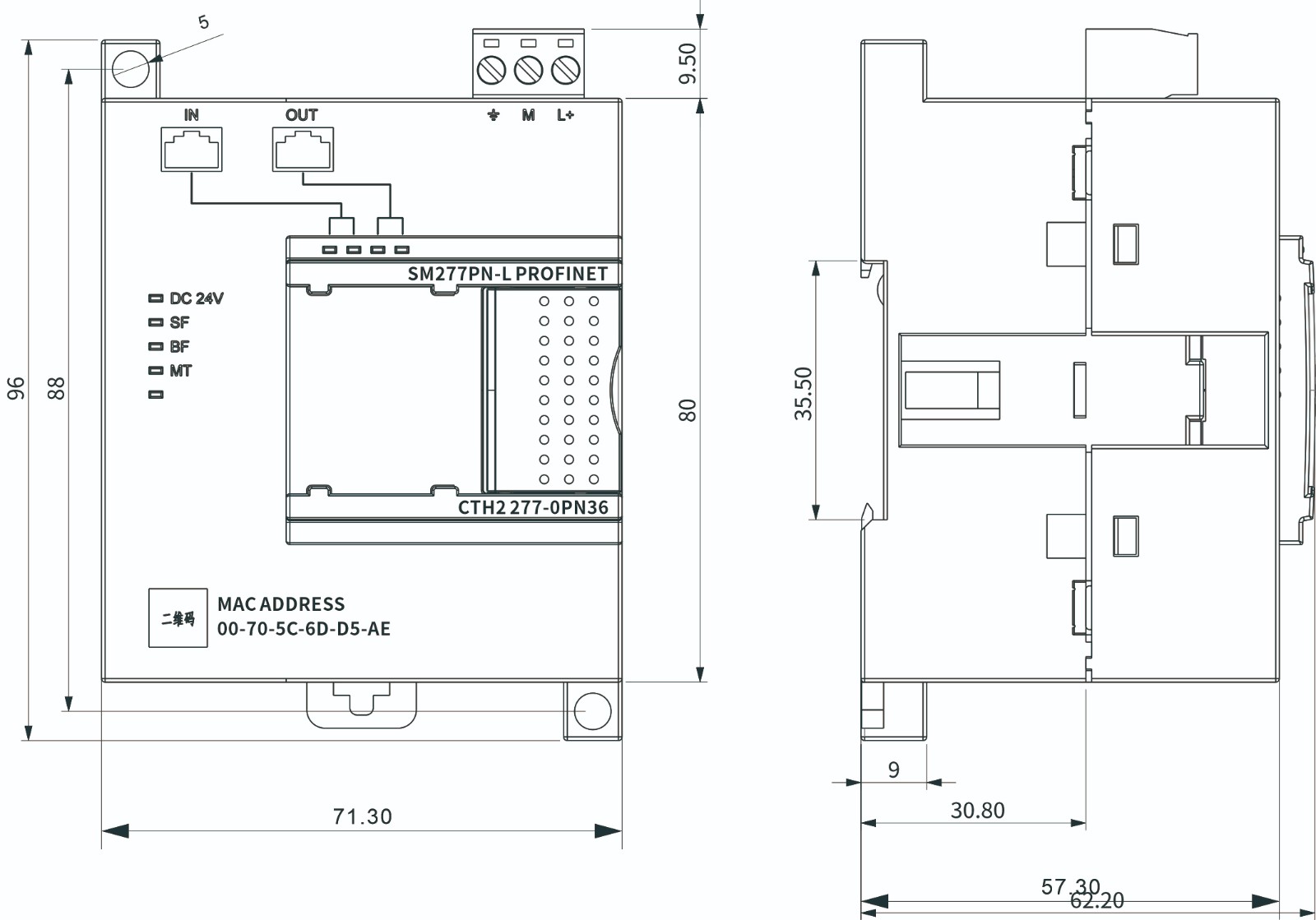

CTH2 277-0PN36模塊有安裝孔，可以很方便地安裝在背闆上，模塊安裝尺寸見圖4-6：
圖4-6 安裝尺寸圖
安裝方法
在安裝和拆卸CTS7/CTH2 277-0PN36模塊時，必須預先采取适當的安全措施并且确認CTS7/CTH2 277-0PN36模塊的供電被切斷。
CTS7/CTH2 277-0PN36模塊既可以安裝在控制櫃背闆上，也可以安裝在标準DIN 導軌上；既可以水平安裝，也可以垂直安裝。
w 安裝面闆
1）按照圖4-6的尺寸要求定位打孔；
2）用合适的螺釘將模塊固定在背闆上；
3）如果使用了擴展模塊，將擴展模塊的扁平電纜連到前蓋下面的擴展口。
w DIN 導軌安裝
1）將導軌固定在背闆上；
2）打開模塊底部的DIN夾子，將模塊背部卡在DIN導軌上；
3）如果使用了擴展模塊，將擴展模塊的扁平電纜連到前蓋下面的擴展口；
4）旋轉模塊貼近DIN導軌，合上DIN夾子；
5）仔細檢查模塊上DIN夾子與DIN導軌是否緊密固定好；
6）爲避免模塊損壞，不要直接按壓模塊正面，而要按壓安裝孔的部分。
當模塊在震動比較大的使用環境或者采用垂直安裝方式時，應該使用DIN導軌擋塊。如果系統處于高震動環境中，使用背闆安裝方式可以得到較高的震動保護等級。
