- 概覽
-
規格參數 訂貨号 7寸觸摸屏；16:9TFT LCD屏；分辨率1024*600；1個以太網口、1個RS485口、1個USB口；USB口可擴展WiFi和4G模塊。 CTG070E
- 技術參數
-
産品訂貨号 CTG070 (串口屏) CTG070E(網口屏) 硬件規格 顯示屏 尺寸 7.0''(16:9)TFT LCD屏 7.0''(16:9)TFT LCD屏 液晶屏可視角度 85’ 85’ 85’ 85’ 85’ 85’ 85’ 85’ 分辨率 1024*600 1024*600 顯示亮度 250cd/m2 250cd/m2 色彩 24位真彩色 24位真彩色 背景光平均亮度壽命（25℃) 20000小時（典型值） 20000小時（典型值） 觸控屏 4線工業電阻觸摸屏 4線工業電阻觸摸屏 處理器 雙核Cortex-A7處理器,1.0GHz 雙核Cortex-A7處理器,1.0GHz 存儲器 128MBDDR3 128MBDDR3 FLASH 128MB 128MB 實時時鍾 内置RTC，掉電保持2年，電池供電 内置RTC，掉電保持2年，電池供電 串口 1*RS485 （PORT1） 1*RS485 （PORT1） 以太網口 / 1*10/100M自适應 USB 1*USB Host 1*USB Host 電氣規格 輸入電壓 24±20% VDC 24±20% VDC 額定工作電流 0.25A 0.25A CE 通過CE認證，符合以下标準：
EN IEC 61000-6-2:2019,EN IEC 61000-6-4:2019
EN IEC 61326-1:2021,EN 61131-2:2007環境要求 工作溫度 0°C~50°C 儲存溫度 -20℃~60℃ 環境濕度 5%-90%（無冷凝） 使用環境 無油煙、無腐蝕性氣體、無可燃性氣體、導電性塵埃不嚴重，無陽光直射 冷卻方式 自然風冷 安裝規格 防護等級 前面闆符合IP65（配合平整盤櫃安裝），機身後殼符合IP20 機械機構 工程塑料，深灰 工程塑料，深灰 整機尺寸(寬*高*深) 274.0*216.0*36.0mm 203*149*34mm 開孔尺寸(寬*高) 259.0*201.0mm （兼容TP10I) 192.0*138.0mm （兼容TP07I) 安裝方式 面闆安裝 面闆安裝 整機重量 約1.45KG 約0.7KG 軟件 MagicWorks HMI軟件 V4.0.1及以上版本 V4.0.1及以上版本 通訊協議 RS485 串口 PORT1 串口目前僅支持以下協議：①COTRUST CTS7100/200（PPI/MPI）、② COTRUST CTH300（PPI/MPI）、③SIMATIC S7 200（PPI/MPI）、④Modicon ModBus RTU (注：屏做主站） RJ45 網口 網口目前僅支持以下協議：①COTRUST UDP PPI、②Modicon Modbus TCP/IP、③SIMATIC S7 200 SMART (Ethernet)、④Siemens S7-1200/S7-1500(Ethernet）-隻支持絕對地址 (注：屏做主站） 注：CTG系列屏不支持的協議：
1.串口不支持歐姆龍/永宏/台達/松下/三菱協議.
2.串口不支持打印機協議（微打）。
3.暫不支持數據轉發功能（包括MICO通信、遠程給PLC下載程序和監控），不支持OPC UA SERVER協議。
4.USB口不支持CTS6 291-wifi 模塊。
- 典型應用

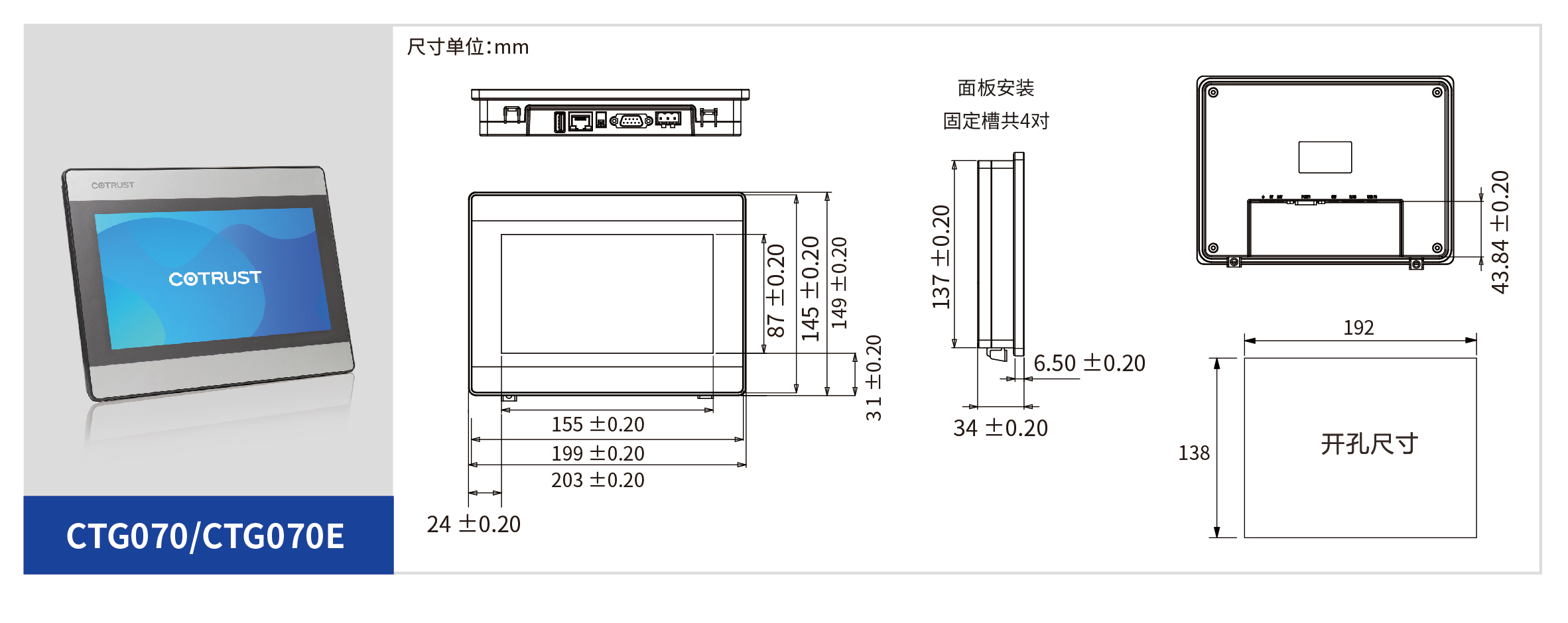

- 安裝規格
-
- 樣本/手冊/軟件
