- 概覽
-

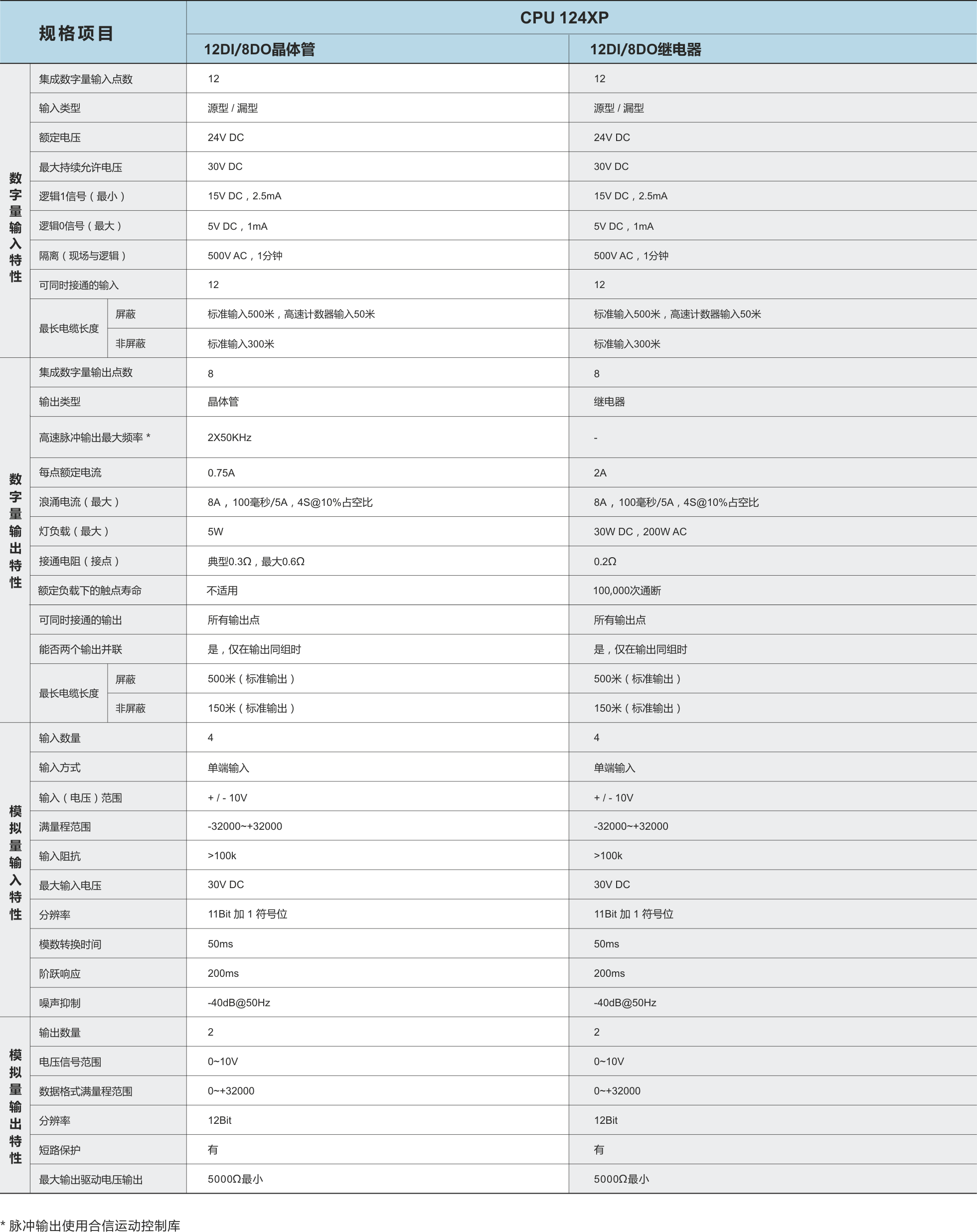

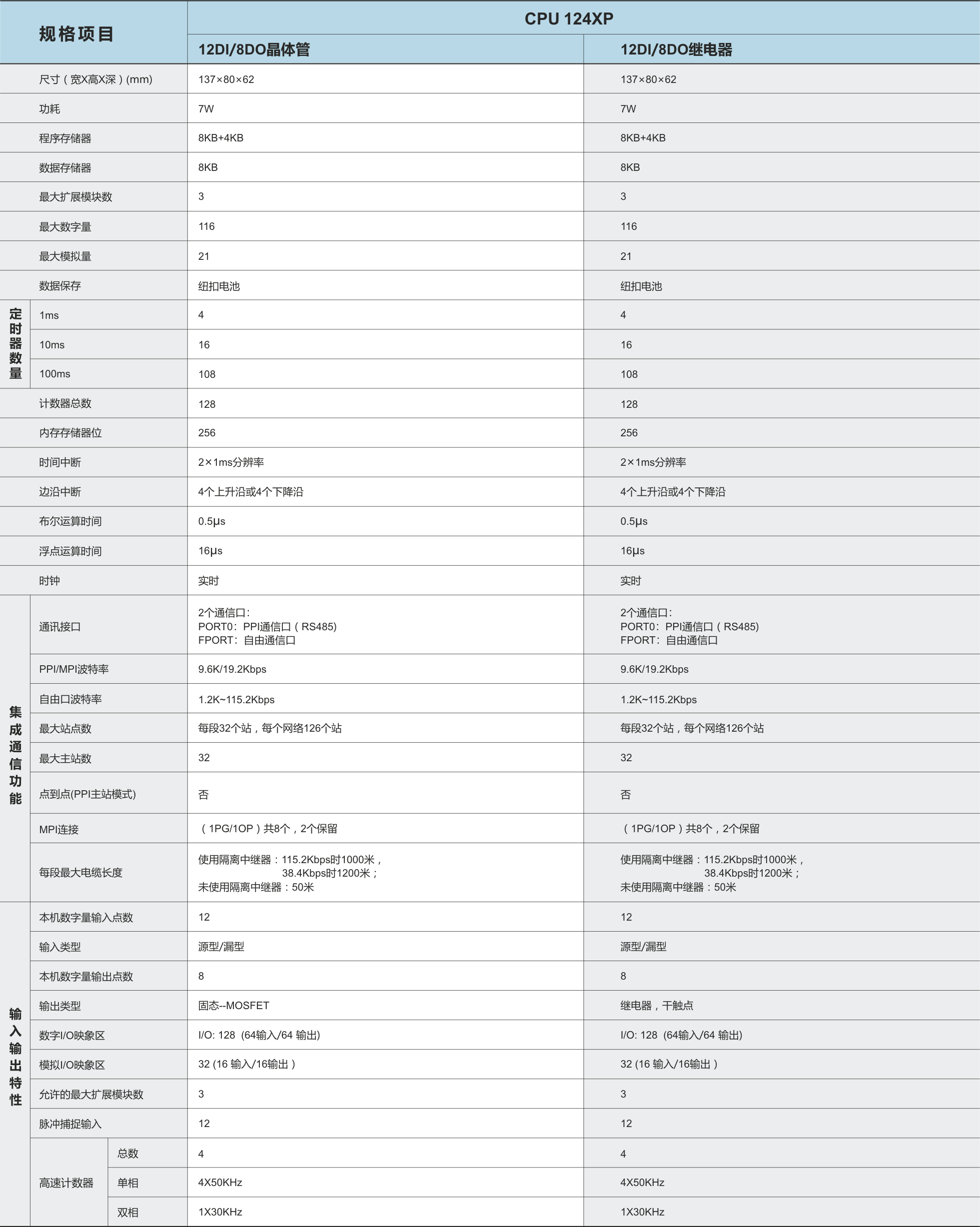

- 技術參數
-
配件及相應鏈接：
1、編程電纜：CTS7 191-USB30；
2、電池：普通2032紐扣電池,本公司不供貨；
3、編程卡：CTS7 291-PC001；
4、差分模塊：CTS7 291-EC001；
5、運動控制庫及其庫文件使用說明。
文件使用說明。

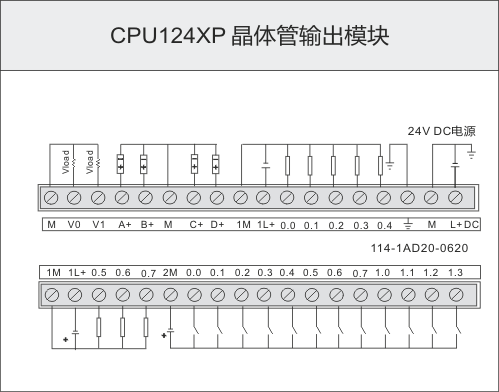

- 典型應用

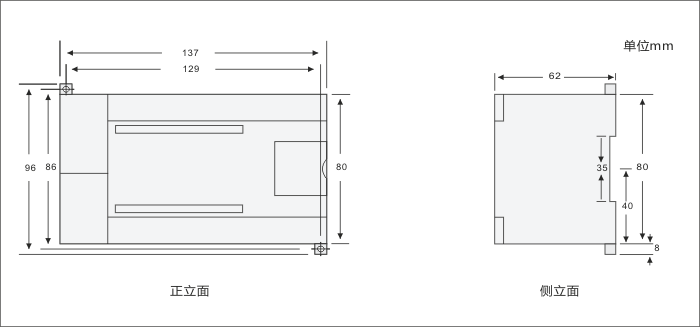

- 安裝規格
-
通訊端口定義：連接器
插針号
FPORT（RS485)
PORT0(RS485)
1
機殼接地
機殼接地
2
邏輯地
邏輯地
3
RS-485信号B
RS-485信号B
4
RTS(TTL)
RTS(TTL)
5
邏輯地
邏輯地
6
+5V，100Ω串聯電阻器
+5V，100Ω串聯電阻器
7
+24V
+24V
8
RS-485信号A
RS-485信号A
9
/
/
連接器外殼
機殼接地
機殼接地
- 樣本/手冊/軟件
