- 概覽
-
訂貨數據：
規格參數
訂貨号

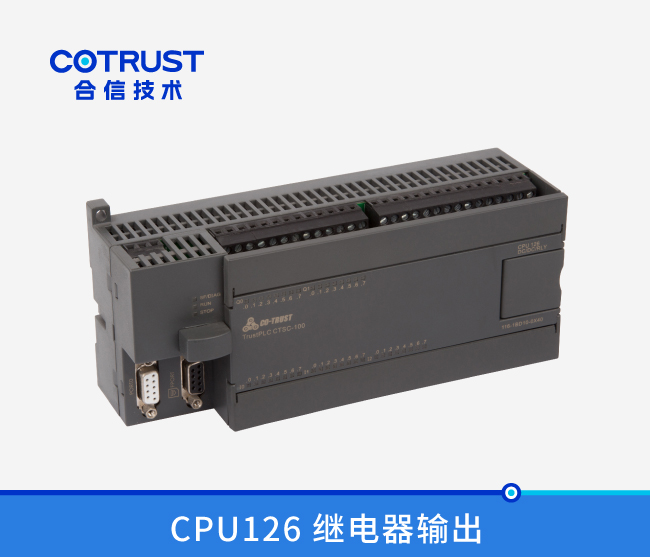

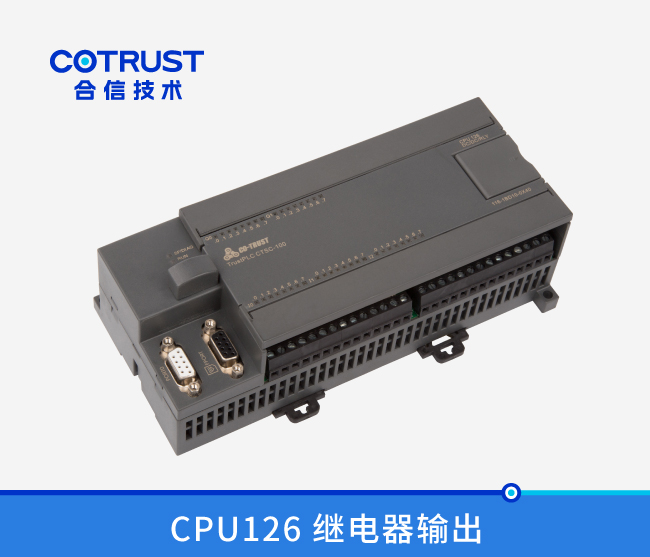

CTSC-100 CPU126，220VAC電源，24DI×24VDC，16DO×Relay，雙通信口
CTS7 116-1BD20-0X40
- 技術參數
-
性能參數
物理特性
尺寸(寬×高×深)
196×80×62mm
功耗
11W
存儲器特性
程序存儲器
12KB,8KB爲普通用戶程序空間，4KB爲加密用戶程序空間
數據存儲器
8KB
掉電保持電源
采用鈕扣電池
常規特性
定時器總數
1ms
10ms
100ms
128（T0-T127）
4
16
108
計數器總數
128(采用鈕扣電池)
内存存貯器位
256(采用鈕扣電池)
時間中斷
2×1ms分辨率
邊沿中斷
4個上升沿和/或4個下降沿
布爾量運算執行時間
0.5µs
浮點運算執行時間
16µs
實時時鍾
支持
集成的通信功能
通訊接口
2個通信口，PORT0:PPI， RS485電平，
FPROT:自由通訊口，RS485
PPI波特率
9.6, 19.2kbps
自由口波特率
1.2k至 115.2kbps
每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
115.2k時1000米
38.4k時1200米
50米
最大站點數
每段32個站，每個網絡126個站
最大主站數
32 點到點(PPI主站模式)
否
電源功能
輸入電壓範圍
85-264VAC(47-63HZ)
爲擴展總線提供+5V電源
提供，500mA
24 VDC傳感器電源
提供，240mA
I/O特性
本機數字量輸入點數
24
輸入類型
漏型/源型
本機數字量輸出點數
16
輸出類型
繼電器，幹觸點
數字I/O映象區
128 (64輸入/64輸出)
模拟I/O映象區
32(16輸入/16輸出)
允許最大擴展I/O模塊數
3
最大數字量I/O點數
128
最大模拟量I/O點數
12AI/6AO
脈沖捕捉輸入
24
高速計數器
單相計數器
AB相計數器
4×50KHz，支持HSC0、HSC1、HSC2和HSC3，不支持HSC4和HSC5
1×30KHZ，支持模式9，HC0
數字量輸入特性
本機集成數字量輸入點數
24
輸入類型
漏型/源型
額定電壓
24V DC
最大持續允許電壓
30V DC
邏輯1信号 (最小)
邏輯0信号 (最大)
14 VDC，2.5mA
5 VDC，1mA
隔離(現場與邏輯)
光電隔離
隔離組
有
500V AC，1分鍾

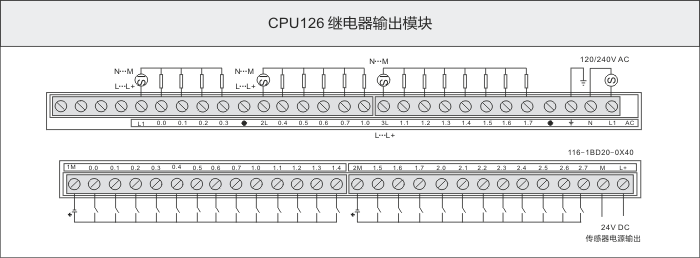

見接線圖
同時接通的輸入
24
最大電纜長度
屏蔽
非屏蔽
500米(标準輸入)、50米(高速計數器輸入)
300米(标準輸入)
數字量輸出特性
本機集成數字量輸出點數
16
輸出類型
繼電器，幹觸點
每點額定電流(最大)
浪湧電流(最大)
2A
5A，4S@10%占空比
燈負載(最大)
30 WDC/200WAC
接通電阻(接點)
0.2歐姆
同時接通的輸出
16
兩個輸出并聯
是，僅輸出同組時
最大電纜長度
屏蔽
非屏蔽
500米(标準輸出)
150米(标準輸出)
配件及相應的鏈接1、編程電纜：CTS7 191-USB30；
2、編程卡：CTS7 291-PC001；
3、差分模塊：CTS7 291-EC001；
4、電池：普通2032紐扣電池,本公司不供貨
- 典型應用
- 安裝規格
-
通訊端口定義
連接器
插針号
FPORT（RS485)
PORT0(RS485)
1
機殼接地
機殼接地
2
邏輯地
邏輯地
3
RS-485信号B
RS-485信号B
4
RTS(TTL)
RTS(TTL)
5
邏輯地
邏輯地
6
+5V，100Ω串聯電阻器
+5V，100Ω串聯電阻器
7
+24V
+24V
8
RS-485信号A
RS-485信号A
9
/
/
連接器外殼
機殼接地
機殼接地
