- 概覽
-

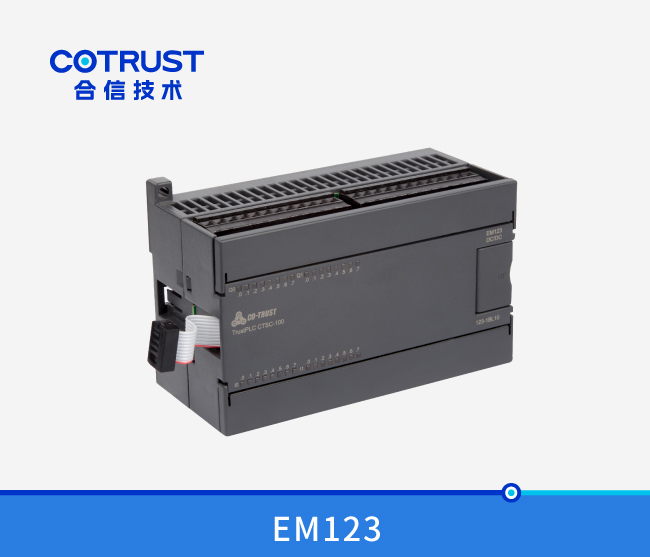

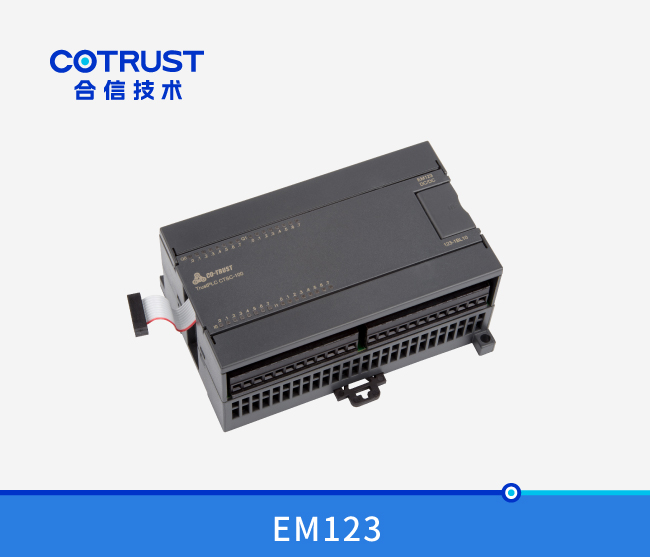

EM123數字量輸入輸出模塊,晶體管輸出:
名稱 訂貨号 16DI/16DO, 晶體管輸出 CTS7 123-1BL10
- 技術參數
-
技術參數：
特性
16點輸入/16點輸出 ，24V DC，0.5A
訂貨号
CTS7 123-1BL10
物理特性
尺寸(寬×高×深)
138×80×62mm
功耗
6W
輸入特性
輸入點數
16
輸入類型
漏型/源型
輸入電壓
額定值
24V DC
最大允許電壓
30V DC
浪湧電壓
35V DC， 0.5秒
信号"1"
18～30V
信号"0"
0～5V
隔離
光電隔離
500V AC，持續時間1分鍾以内
每組隔離點數
8點
最長輸入時延
4.5毫秒
漏電流
最大1mA AC
電纜長度
非屏蔽
300 米
屏蔽
500 米
可同時爲 ON 的輸入點數
40℃
16
50℃
16
輸出特性
輸出點數
16
輸出類型
固态－MOSFET
輸出電壓
額定負載電壓
允許電壓範圍
信号"1"
信号"0"
24V DC
20.4～28.8V DC
最小20V DC
最大0.1V DC（10K歐姆負載）
輸出電流
信号"1"
輸出組數
每組輸出點數
同時爲ON的輸出點數
每組最大電流
燈載
接觸電阻
每點峰值電流
浪湧電流（最大）
0.5A
3
4/4/8
16
2/2/4A
5W
0.3歐姆
10微安
8A，100毫秒
隔離 光耦隔離，500V AC，持續時間1分鍾以内
每組隔離點數
4/4/8
輸出延時
關－開
開－關
最大50微妙
最大200微妙
電纜長度
非屏蔽
150 米
屏蔽
500 米
電源損耗
+5V DC消耗電流
173 mA

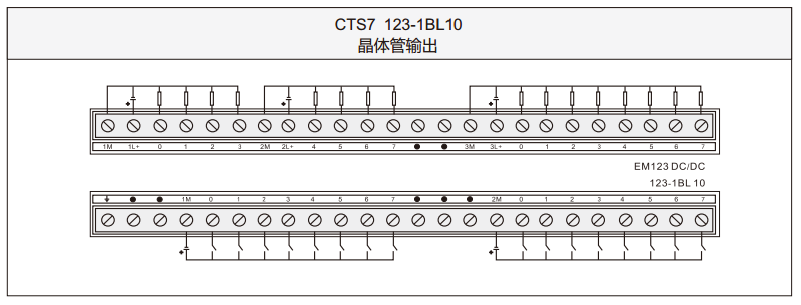

- 典型應用
