- 概覽
-
訂貨數據：

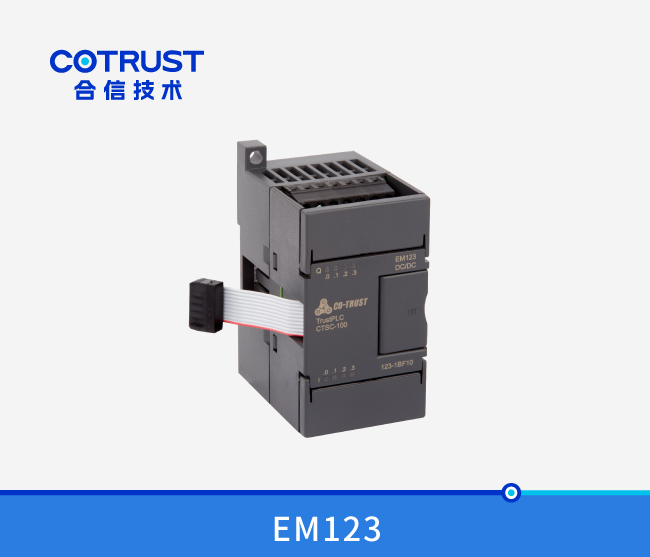

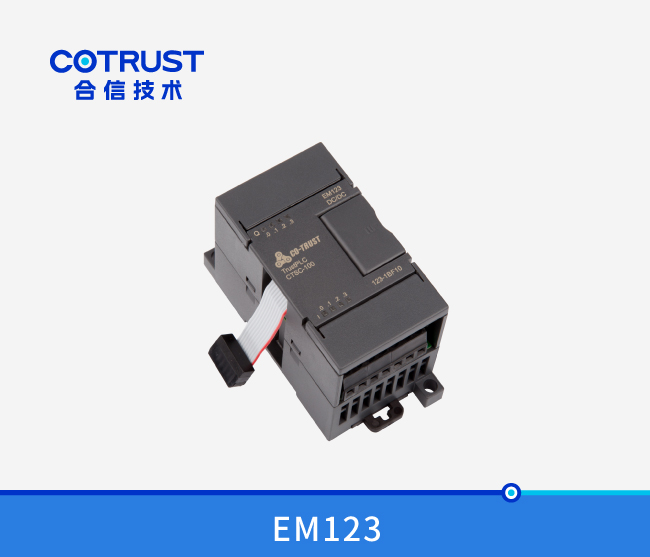

規格參數 訂貨号 CTSC-100 EM123數字量I/O模塊，4點輸入/4點輸出，24V DC CTS7 123-1BF10
- 技術參數
-
性能參數
特性 4點輸入/4點輸出24V DC訂貨号 CTS7 123-1BF10 物理特性 尺寸(寬×高×深) 46×80×62mm 功耗 2W 輸入特性 輸入點數 4 輸入類型 漏型/源型 輸入電壓 額定值 24V DC 最大允許電壓 30V DC 浪湧電壓 35V DC， 0.5秒 信号"1" 15～30V 信号"0" 0～5V 隔離 光電隔離 500V AC，持續時間1分鍾以内 每組隔離點數 4點 最長輸入時延 4.5毫秒 漏電流 最大1mA AC 電纜長度 非屏蔽 300 米 屏蔽 500 米 可同時爲 ON 的輸入點數 40℃ 4 50℃ 4 輸出特性 輸出點數 4 輸出類型 固态－MOSFET 輸出電壓 額定負載電壓允許電壓範圍信号"1"信号"0"24V DC20.4～28.8V DC最小20V DC最大0.1V DC（10K歐姆負載）輸出電流 信号"1"輸出組數每組輸出點數同時爲ON的輸出點數每組最大電流燈載接觸電阻每點峰值電流浪湧電流（最大）0.5A1442A5W0.3歐姆10微安8A，100毫秒隔離 光耦隔離，500V AC，持續時間1分鍾以内 每組隔離點數 4點 輸出延時 關－開開－關最大50微妙最大200微妙電纜長度 非屏蔽 150 米 屏蔽 500 米 +5V DC消耗電流 54 mA

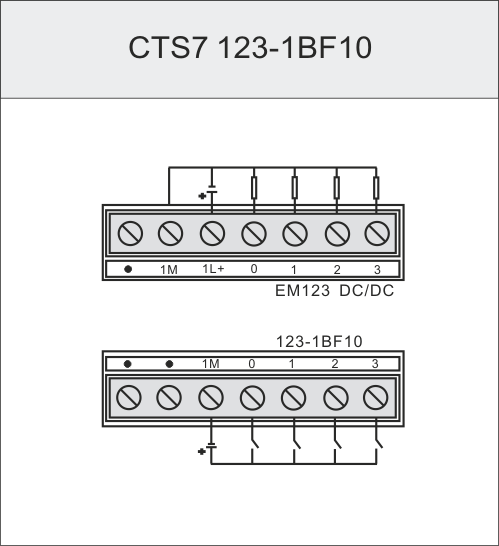

- 典型應用
- 安裝規格
-
- 樣本/手冊/軟件
