- 概覽
-
訂貨數據：

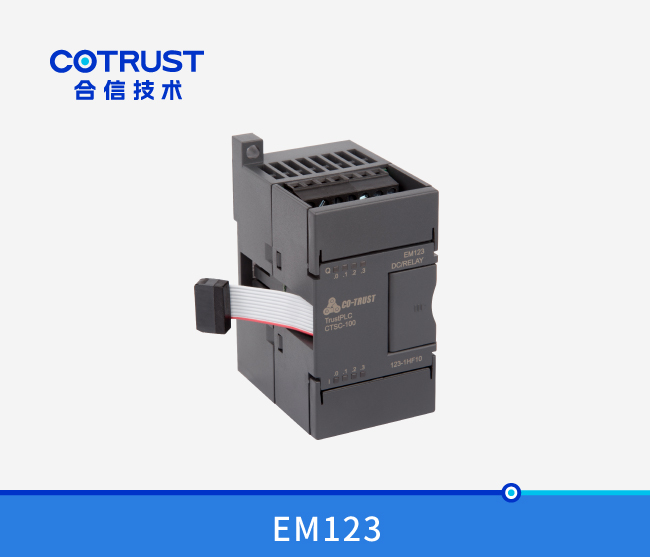

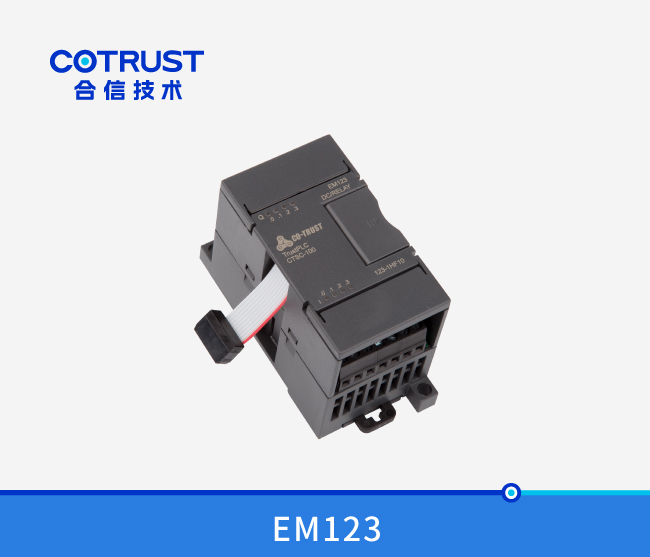

規格參數 訂貨号 CTSC-100 EM123數字量I/O模塊, 4DI×24V DC，4DO×繼電器輸出 CTS7 123-1HF10
- 技術參數
-
性能參數
特性 4DI×24V DC4DO×繼電器訂貨号 CTS7 123-1HF10 物理特性 尺寸(寬×高×深) 46×80×62mm 功耗 2W 輸入特性 輸入點數 4 輸入類型 漏型/源型 輸入電壓 額定值 24V DC 最大允許電壓 30V DC 浪湧電壓 35V DC， 0.5秒 信号"1" 18～30V 信号"0" 0～5V 隔離 光電隔離 500V AC，持續時間1分鍾以内 每組隔離點數 4點 最長輸入時延 4.5毫秒 漏電流 最大1mA AC 電纜長度 非屏蔽 300 米 屏蔽 500 米 可同時爲 ON 的輸入點數 40℃ 4 50℃ 4 輸出特性 輸出點數 4 輸出類型 繼電器－幹觸點 輸出電壓範圍 DC: 5~30V, AC: 5~250V 輸出電流 信号"1"輸出組數每組輸出點數同時爲ON的輸出點數每組最大電流燈載接觸電阻浪湧電流（最大）短路保護2A1448ADC:30W,AC:200W0.2歐姆7A，觸點關閉外部提供隔離 每組隔離點數線圈和邏輯電源之間線圈和觸點之間電阻(線圈和觸點之間)4點無1500V AC,持續1分鍾最小100MΩ繼電器特性 開關延時開關頻率（最大）機械開關次數(空載)觸點壽命(額定負載)15 毫秒1HZ10.000.000100.000電纜長度 非屏蔽 150 米 屏蔽 500 米 電源損耗 +5V DC消耗電流 49 mA L+ 接通時每個輸出9 mA L+線圈電壓範圍 20.4－28.8V DC

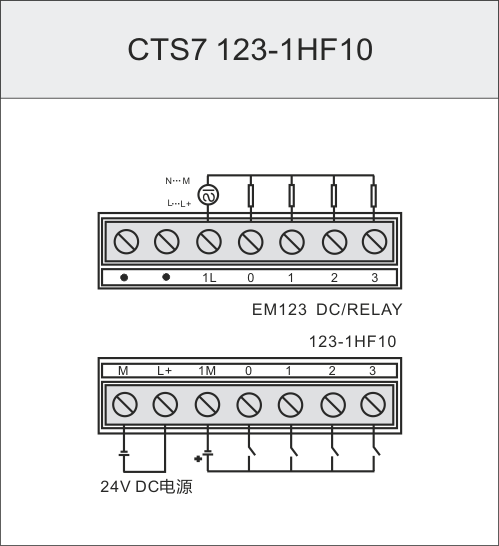

- 典型應用
- 安裝規格
-
- 樣本/手冊/軟件
