- 概覽
-
訂貨數據：
規格參數
訂貨号

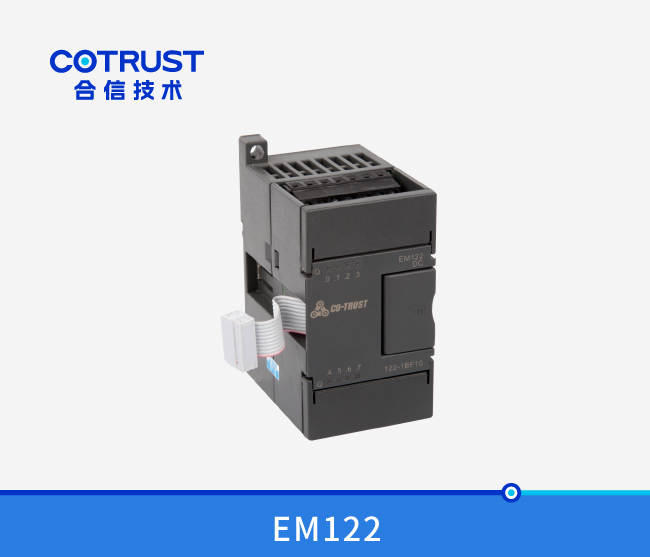

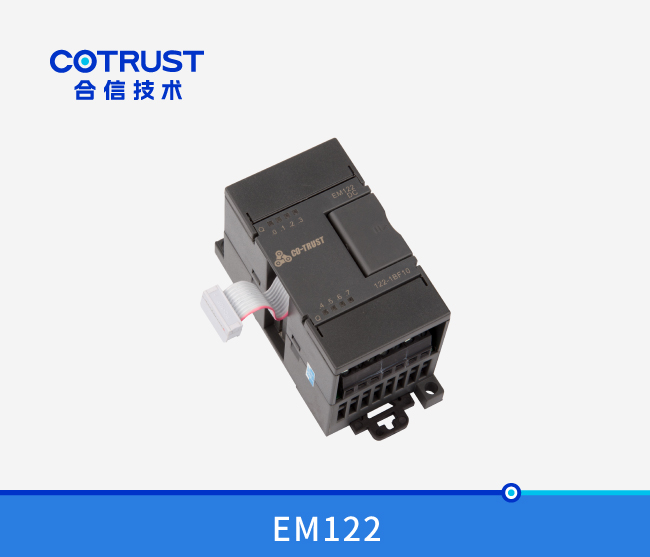

CTSC-100 EM122晶體管輸出模塊，8點,24V DC,晶體管輸出
CTS7 122-1BF10
- 技術參數
-
性能(néng)參數
特性
8點輸出，24V DC
訂貨号
CTS7 122-1BF10
物理特性
尺寸(寬×高×深)
46×80×
功耗
2W
輸出特性
輸出點數
8
輸出類型
固态－MOSFET
輸出電壓
額定負載電壓
允許電壓範圍
信号"1"
信号"0"
24V DC
20.4～28.8V DC
最小20V DC
最大0.1V DC（10K歐姆負載）
輸出電流
信号"1"
輸出組數
每組輸出點數
同時爲ON的輸出點數
每組最大電流
燈載
接觸電阻
每點漏電流(最大)
浪湧電流（最大）
2
4
8
5W
0.3歐姆，最大值0.6歐姆
10微安
隔離
光耦隔離，500V AC，持續時間1分鍾以内
每組隔離點數
4點
輸出延時
關－開(kāi)
開(kāi)－關
最大50微秒
最大200微秒
電纜長(cháng)度
非屏蔽
屏蔽
+5V DC消耗電流
72mA
