合信控丨泡罩包裝機
2023.04.13
在制藥、食品、醫療器械、化妝品、保健品及工藝品領域，對片劑、膠囊劑、軟膠囊、糖果等物品進行鋁塑、鋁密封包裝的設備，就是今天符合“GMP”要求的主角：泡罩包裝機。
合信方案應用
合信針對泡罩機市場，開發的CTH200主控的脈沖控制方案，具備穩定可靠/精準迅速特點。
合信現場：泡罩式包裝機

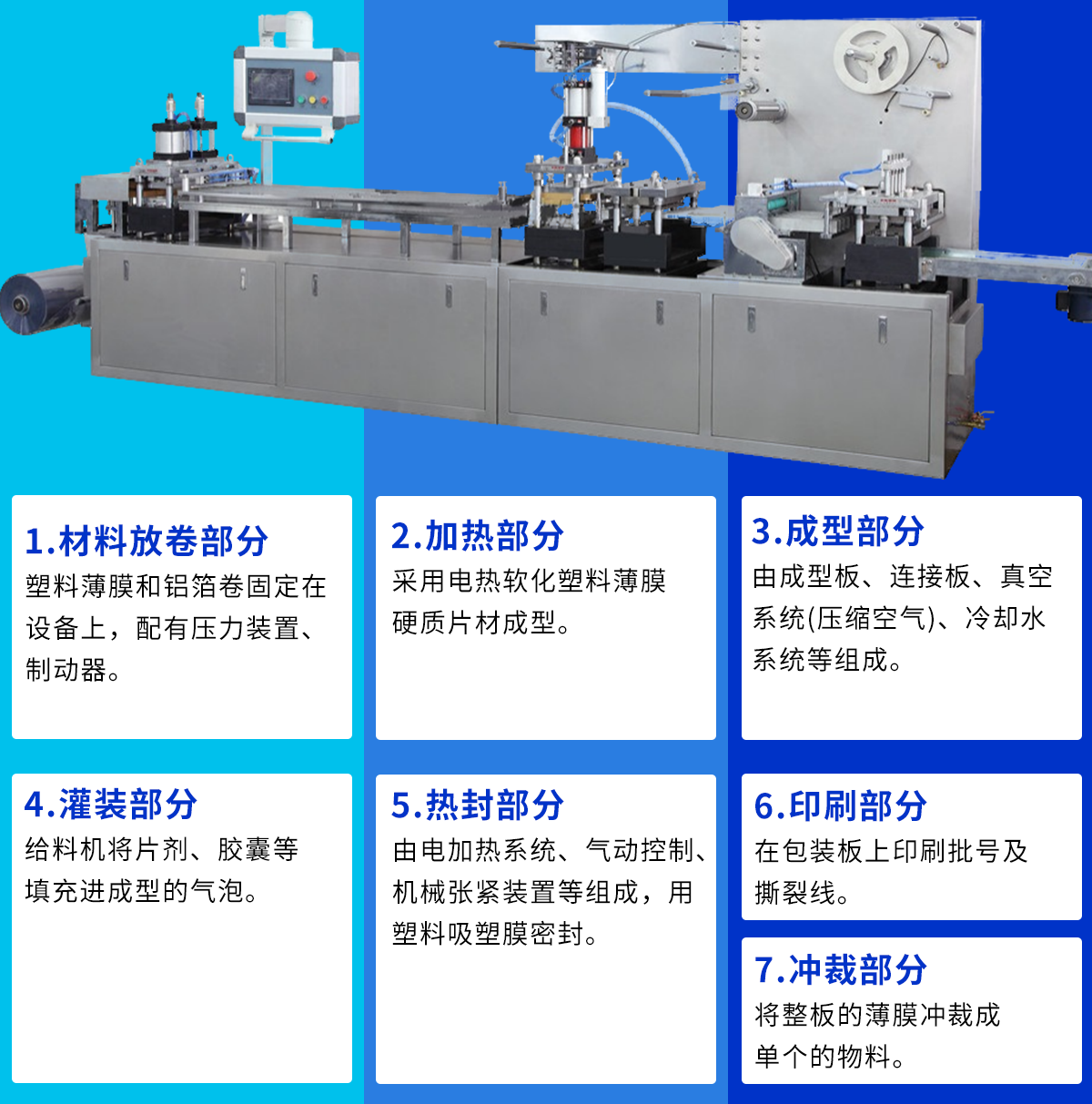

機型簡介：平闆式泡罩包裝機
泡罩包裝機是以透明塑料薄膜或薄片形成泡罩，用熱封合、粘合等方法將産品封合在泡罩與底闆之間的機器。
①平闆式泡罩機工藝流程：
成型膜經平闆式加熱裝置加熱軟化，在平闆式成型裝置中利用壓縮空氣將軟化的薄膜吹塑成泡罩，充填裝置將被包裝物充填入泡罩内，然後送至平闆式封合裝置，在合适的溫度及壓力下將覆蓋膜與成型膜封合，再經打字壓印裝置打印上批号及壓出折斷線，最後沖切裝置沖切成規定尺寸的産品闆塊。
②控制要點：
★ 整個動作流程根據編碼器角度判斷，需要配合好各動作的時機；
★ 配備對标模式，需要達到色标前減速，防止減速太快，拉傷薄膜。
合信-泡罩包裝機控制方案配置

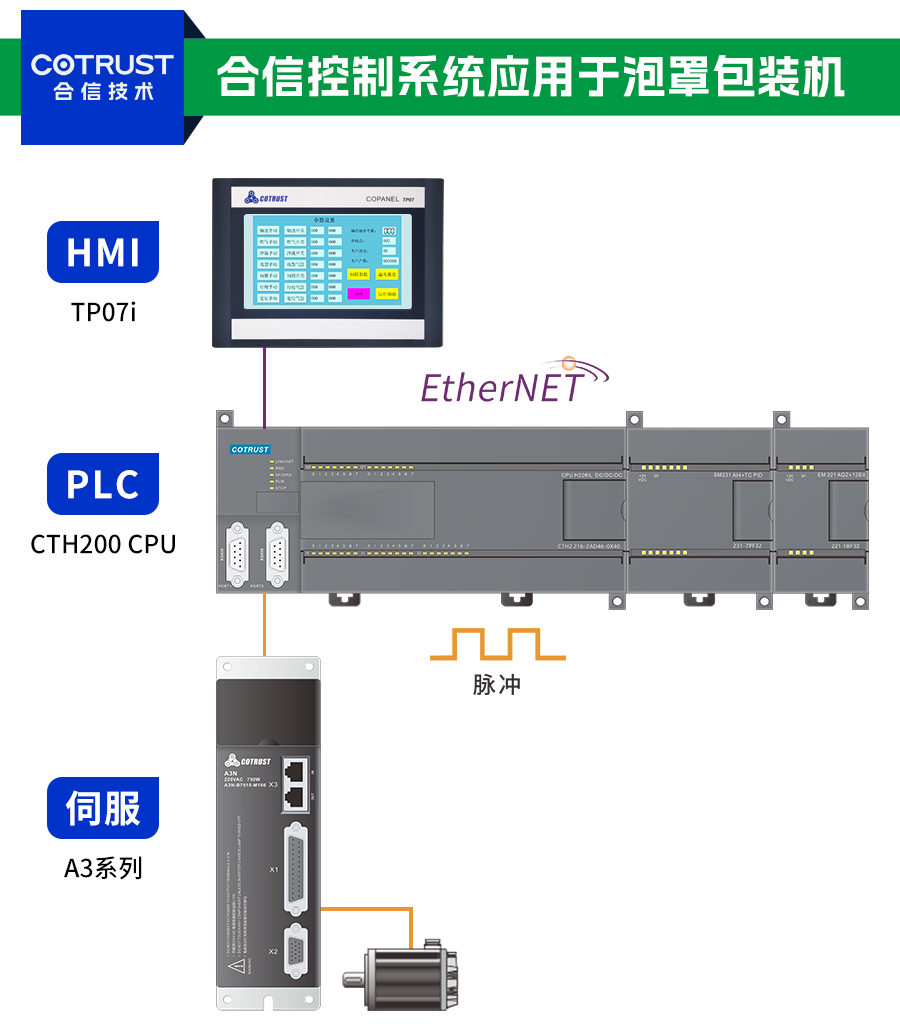

合信針對泡罩包裝機控制要求，提供PLC+伺服+HMI整套控制系統。
方案解析

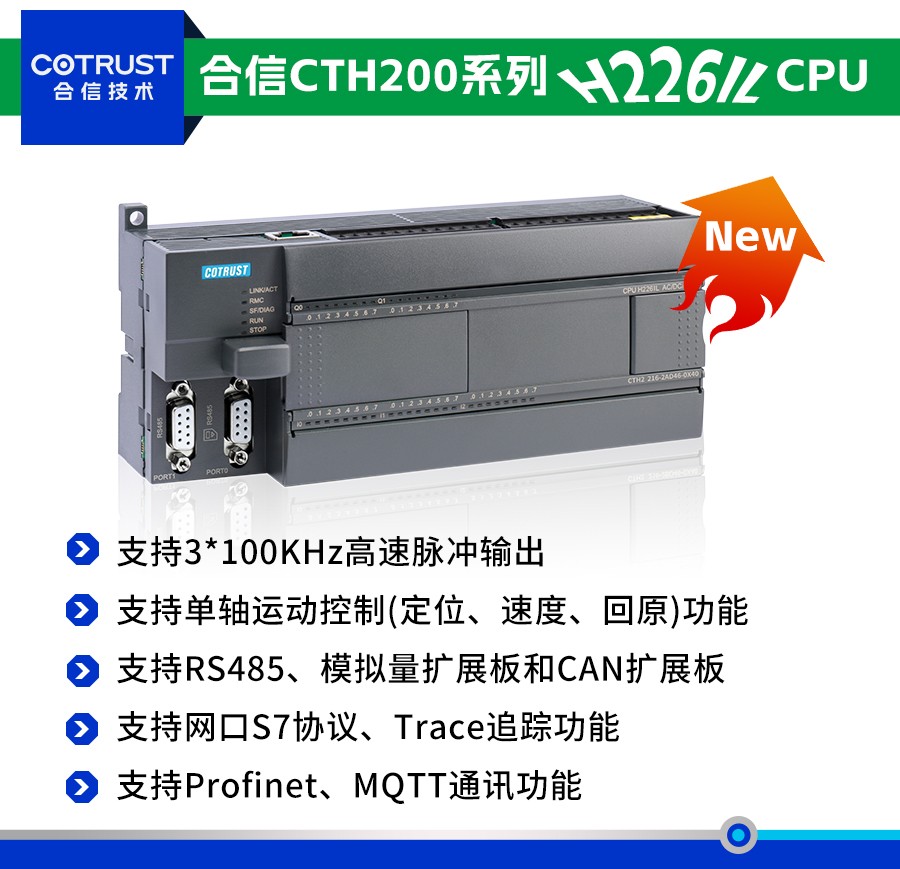

泡罩機控制系統采用合信CTH200系列40點通用型H226IL進行主控，擴展SM231溫度模塊用于判斷3處加熱闆溫度；通過脈沖控制1套A3S伺服驅動系統實現薄膜的前進；穩定可靠、精準迅速。

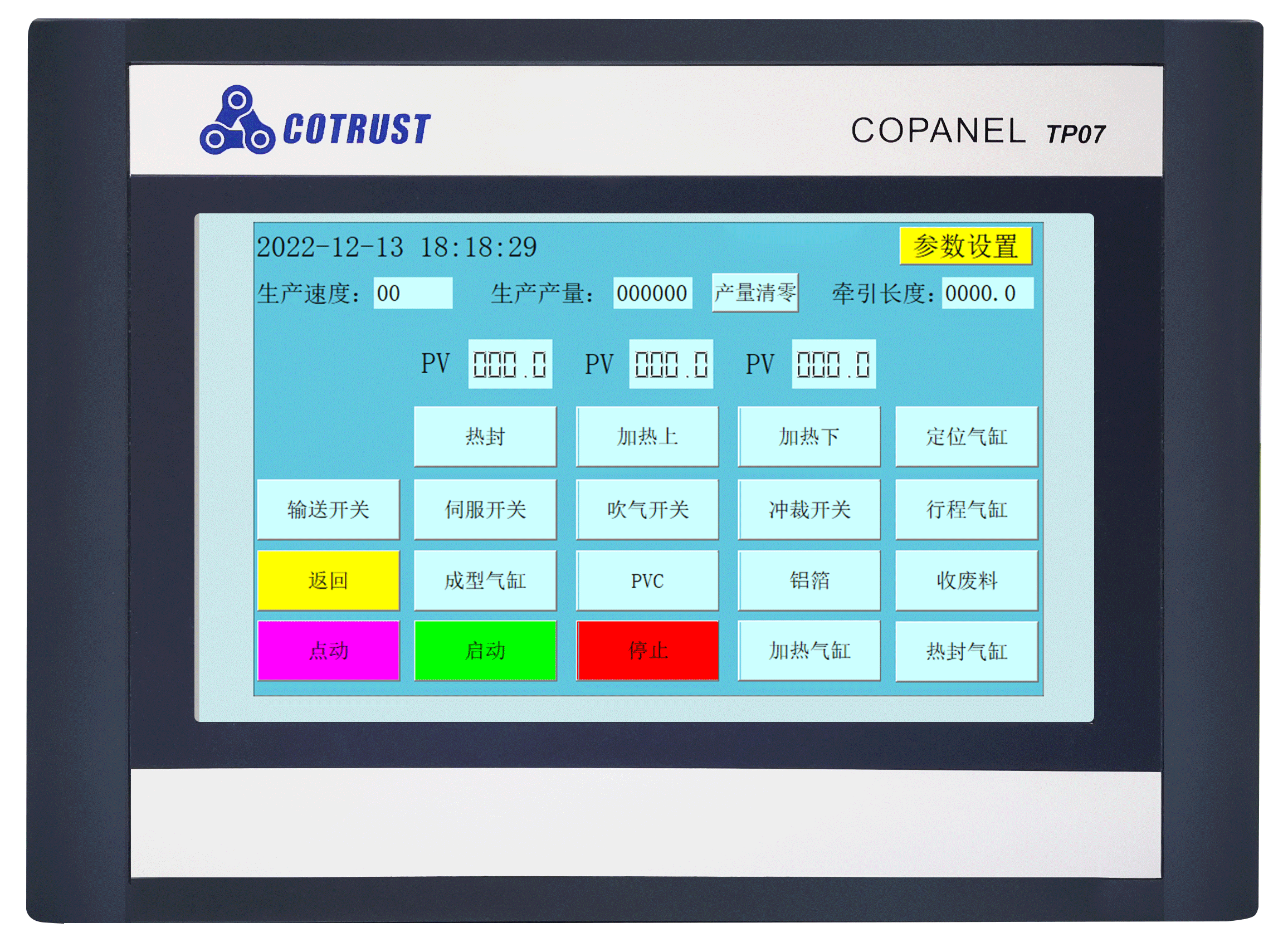

觸摸屏系統：采用合信TP系列TP07i以太網HMI，與PLC之間通過EtherNET通信，可以監控當前生産速度、加熱闆溫度、設置吹氣、成型、沖裁等動作時機。
由合信PLC主控的平闆式泡罩機具有強大的功能與智能化操作平台，可以實現多品種生産的包裝技術，實現各工位的協調、平穩、節耗、高效。
