【合信全自動沾錫打端插殼機案例】1根線束，9個步驟
2018.03.25
全自動沾錫打端插殼機
告别傳統線束加工，看合信在全自動沾錫打端插殼機中的精準控制，用CTH3 C35及H1A伺服完美快速制造醫療端子線。
全 自 動 剝 線 扭 線 沾 錫 打 端 插 殼 機
顧名思義：
剝線，扭線，沾錫，打端，插殼，全自動一氣呵成。

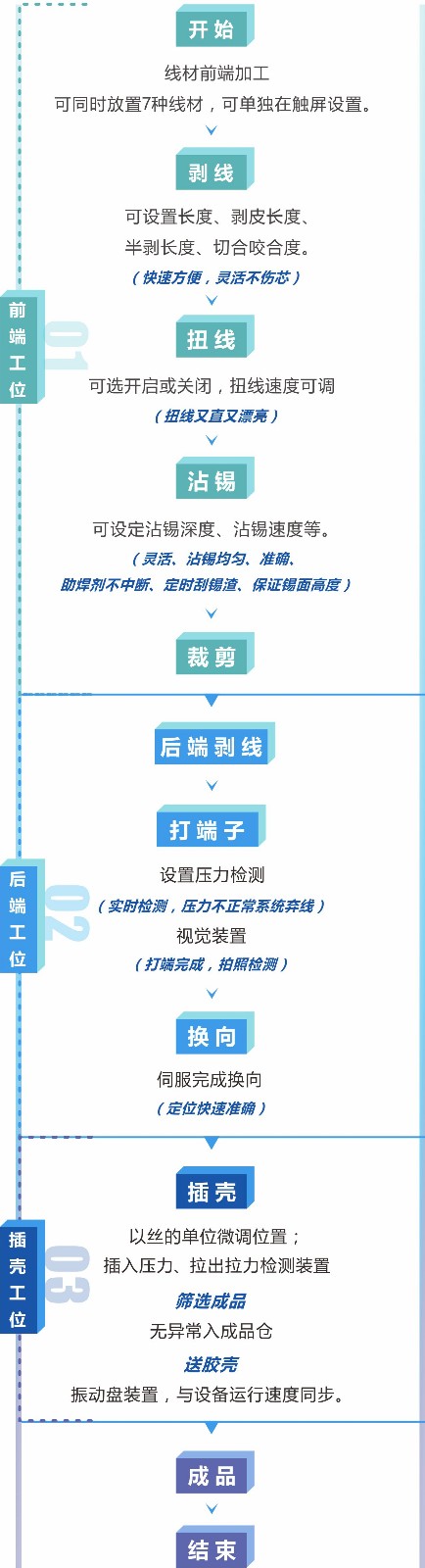

全自動沾錫打端插殼機-核心控制部分
前端
工位
後端
工位
插殼
工位
觸屏
系統
合信控制方案
合信技術針對打端插殼機的控制需求進行分析，
推出了全套基于自主産品的控制和驅動系統。
系 統 組 成
1
CTH300系列EtherCAT總線主站PLC：CTH300-C35；
2
具備EtherCAT通信功能的H1A伺服驅動器(14套完成14個平移與動作)；
3
合信Copanel系列TP以太網觸摸屏。

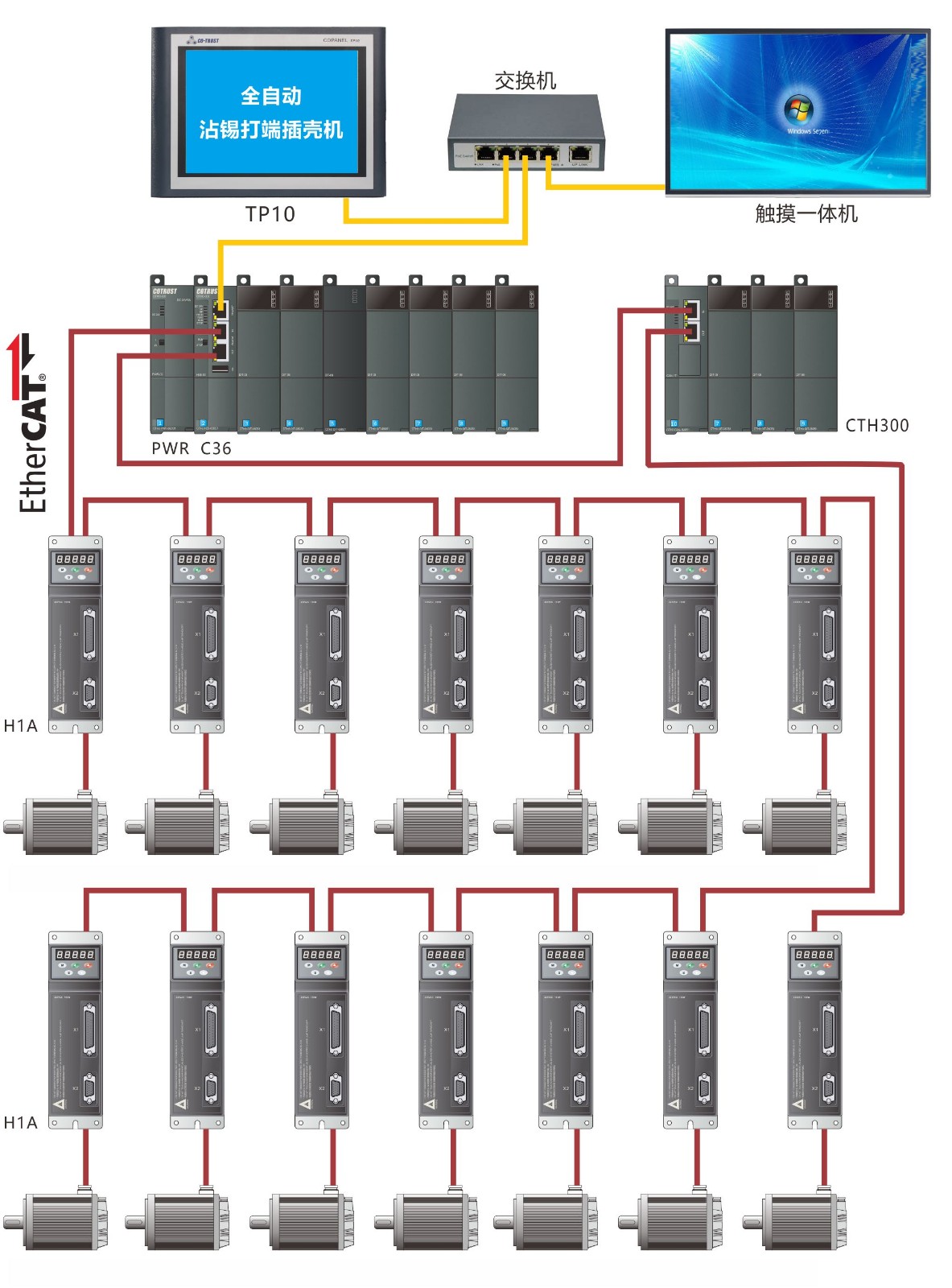

合 信 控 制 系 統 架 構
快 準 穩
A、
采用高精度17位H1A伺服，
每圈高達131072的脈沖，定位精度高達0.01mm；
B、
使用高速EtherCAT總線，
更短的通訊周期使得控制更加得心應手；
C、
可達1000個 / 小時 (45mm長以内，雙PIN膠殼)；
功 能 多
尺寸切斷、單端剝皮、雙端剝皮、
單端半剝、雙端半剝、單端紐線、
單端沾錫、單端壓著、單端插殼；
易 操 作
布線簡易：用網線連接不再需要繁瑣的接線；
參數設置簡單；錯誤報警細緻；
異常自動停機并將檢出狀況顯示于控制面闆上，
方便迅速排除狀況以減短停機時間。
全自動沾錫打端插殼機
整機采用合信工業專用控制器配合全伺服控制，
使送線、剝皮、扭線、沾錫、打端、
穿膠殼等位置更爲精确、穩定。
運行速度快，效率高，控制簡單易操作可遠程。
線束行業的夥伴們，多多交流吧！
”
