【合信橢圓形印花機案例】最美的教師節，最贊的印花機
2018.09.08
師恩難忘，讓我們有了多彩的思想，花樣的歲月。我們是不是可以送一份多色印花禮品給恩師呢？ 小合將要講述的便是這神奇的印花機。
一圖了解萬能印刷——絲網印刷
千變萬化的服裝，多圖多色的功臣：

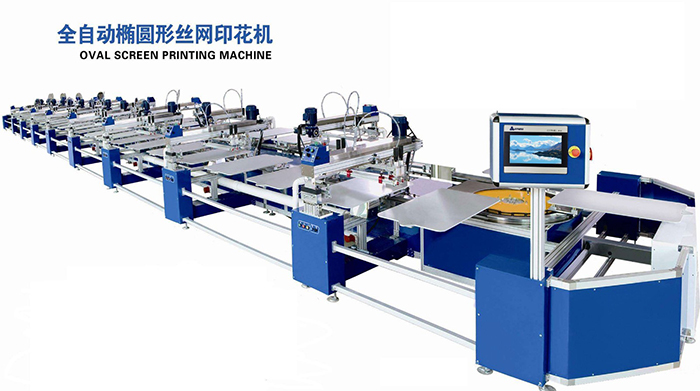

橢圓印花機
橢圓形印花機适用于各類印花材料，膠漿、水漿、油墨等，可以實現多色一次性完成。相比圓形轉盤機操作更爲靈活，套色可分兩條線生産，提高産量。

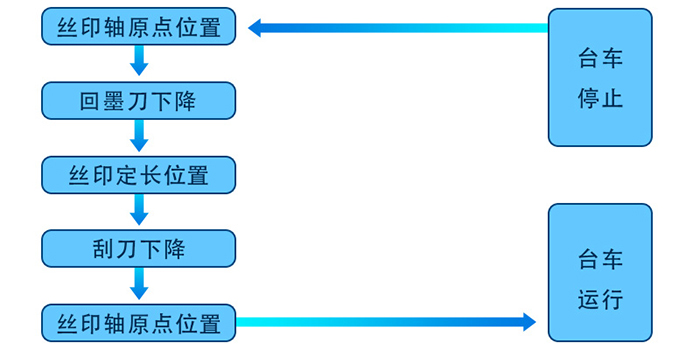

控制要點：
16軸橢圓印花機共有16個絲印軸，兩個主軸需要同步。
傳統方案：
采用單台印刷，之後搬運産品再次印刷，這樣會導緻套色不準，效率不高。
合信方案：
合信方案采用EthreCAT總線控制兩台主軸伺服方案，每個站點通過交換機進行數據交換。主站采用CTH200系列PLC H224通過MODBUS_TCP與從站通信，每個從站發兩路脈沖控制控制兩台絲印機。從站之間間隔掃描時間爲10Ms以上，完美滿足掃描時間。

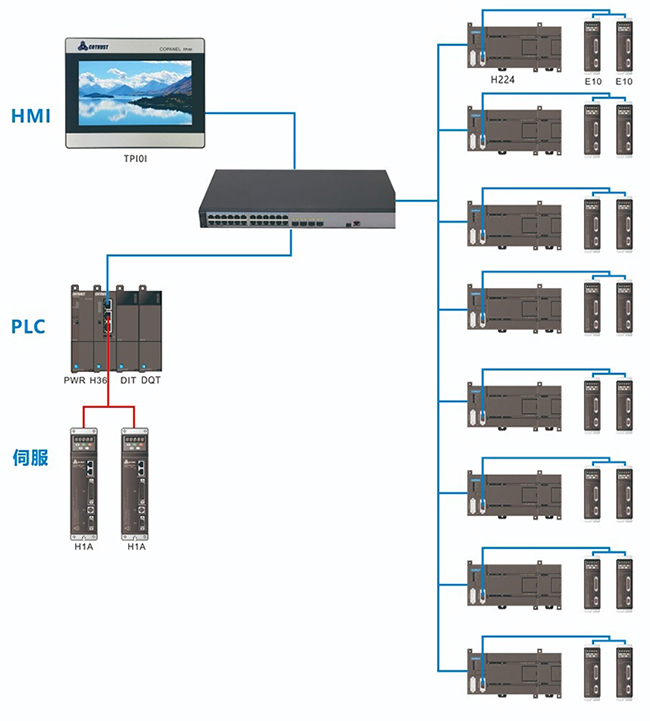

方案框架圖：
現場圖：

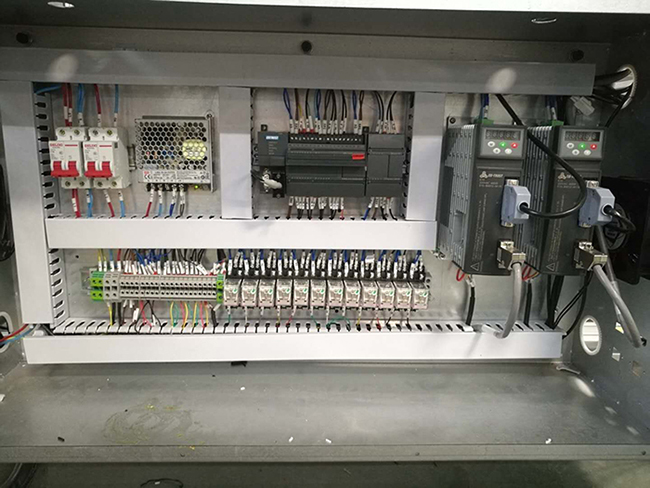

主控制櫃

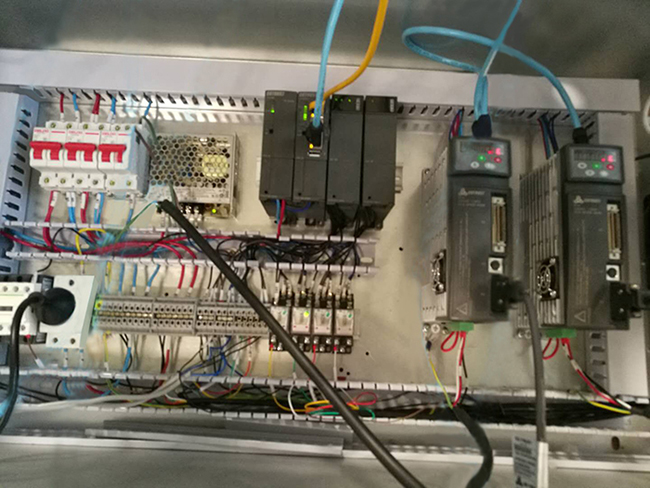

小站點電櫃
現場視頻
合信方案優勢：
1
H36可以組網32路從站，站數多，效率高。
2
可加入移動4G網絡用MICO 進行遠程控制，不需到設備HMI端進行設置。
3
通過交換機，HMI可以與每台絲印機連接，以便每台站點都可以在觸摸屏設置。
4

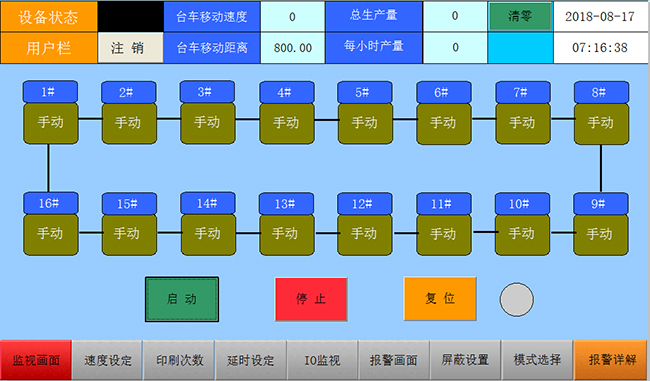

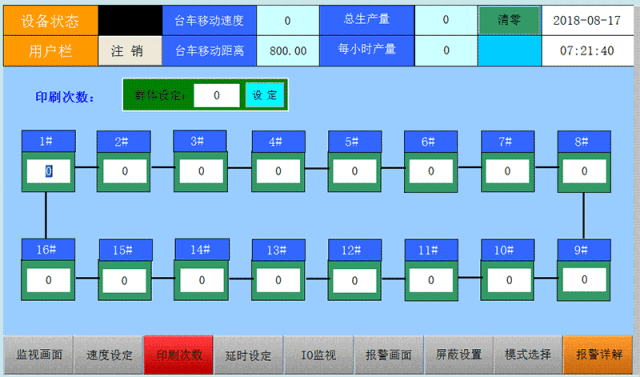

HMI界面增加了群設功能，減少工人操作時間，更便捷。
5
主軸傳動采用速度模式控制，分爲多段速度對應多段的加減速時間，使兩個主驅動電機完成更好的同步效果
6
伺服可以調整至最高速運行，提高整機生産效率，生産印刷兩次，每小時産量500件，超出客戶要求。
