調機無需等待,點贊合信跟随式灌裝機系統
2021.08.16
衣食住行的制造,
往往都離不開智能化生産設備。
所謂“隐形冠軍”,
當屬機械設備的自動化控制系統。
小合介紹深受客戶好評的包裝行業-灌裝設備:
合信跟随式灌裝機控制系統
調機特别快!效率高!精準灌裝!
(應用合信跟随式灌裝機控制系統衆多案例現場)
跟随式灌裝機應用在哪些場景?
灌裝機用于液體灌裝的設備,屬于包裝機械計量充填機械。
适用液體灌裝場景
液體灌裝主流趨勢
跟随式灌裝機
傳統灌裝機
▼
負壓式灌裝
設備需要停機等待
效率低
VS
跟随式灌裝機
▼
跟随式灌裝
輸送帶不停機
效率高
跟随式灌裝機控制系統可實現灌裝精度高、配置人機界面可直接設定灌裝量。調節方便、容易操作,多種品種,一機兼容;使用便捷,一鍵調機。
多工位--雙工位爲例
跟随式灌裝機控制流程
COTRUST
空瓶按照理料輸送線傳遞到灌裝機輸送帶,根據測瓶光眼獲取各個瓶子的位置,每個罐頭自動跟随,智能選擇灌入液體,不漏瓶,不重灌。
合信跟随式灌裝機系統
工藝特點
COTRUST
合信控制系統·跟随式灌裝機

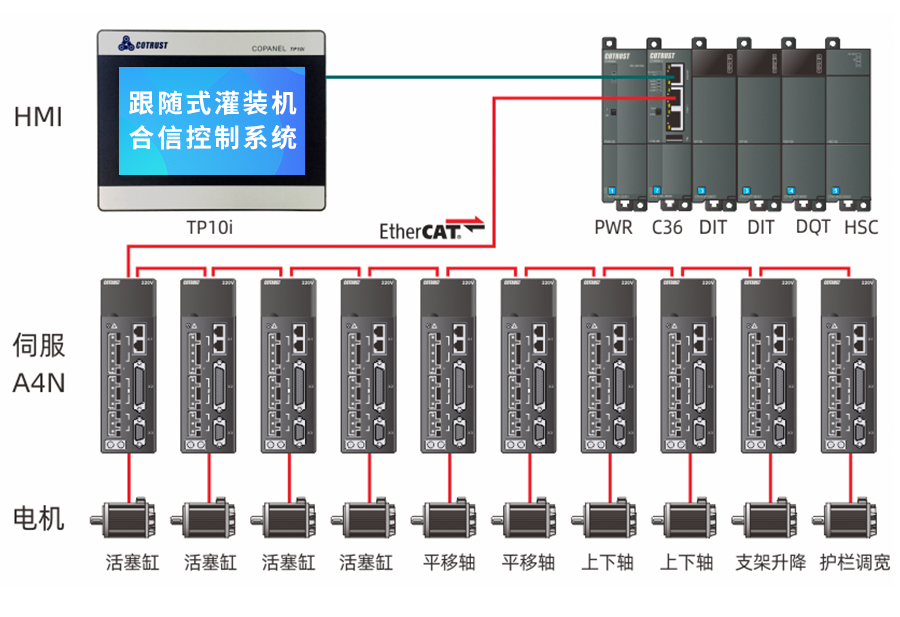

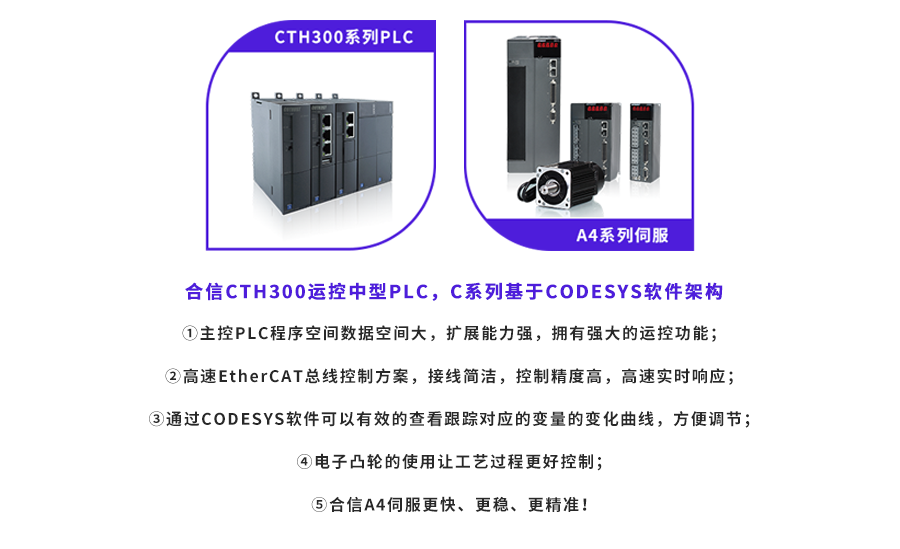

跟随式灌裝機控制系統采用合信CTH300-C系列PLC,通過EtherCAT總線連接10台高性能A4N伺服進行驅動,實現多工位精準灌裝。生産過程配置合信TP10i以太網HMI可直接設定灌裝量,提供多段位置多功能操作,使用便捷,一鍵調機。

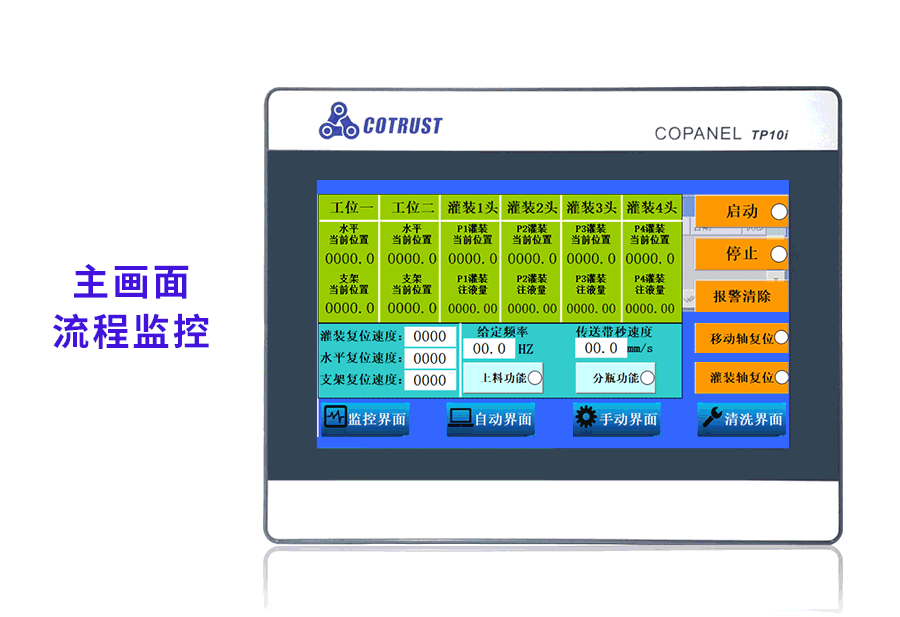

▶觸摸屏操作系統
▶本系統選用1套TP10I以太網觸摸屏組态通信,更好提供多位置操作,方便操作員調試,節省調試時間,提供更多功能操作。
選擇跟随式灌裝機
合信控制系統的理由
COTRUST
适用于單工位/雙工位/4工位不同灌裝機型;适用于不同規格瓶子。
A高位灌裝:灌裝頭直接在灌裝對應高位的地方灌裝至灌裝完成。 (适用于不會起泡的物品)
B邊灌邊升:灌裝頭下到最低位,先灌裝一段時間,支架軸在按照緩升速度運動到緩升位置,到灌裝完成。
通過PLC模塊采集相關數據,電子凸輪實現同速,多段速控制灌液,确保灌裝同步、精準。
不同工位在觸摸屏上對應位置按鈕,設置不同參數,以及複位報警操作。
全套控制系統PLC、伺服、人機界面均爲合信自主獨立開發,具有高度穩定性。
合信跟随式灌裝系統已成功應用于大量的客戶現場,配備專業的灌裝技術支持團隊,選擇合信即可實現快速調機、快速換線生産,效率更高!
合信
跟随式灌裝機配電櫃
下一篇預告
跟随式旋蓋機控制
