CPU226M-CAN H1A 伺服經編機電子送經方案
1.機型描述
機型：紡織設備-經編機-經編機電子送經
電子送經作爲高速經編機的重要部分，同傳統機械式的相比速度快、能夠适應變化複雜的花型，更改送經量方便、迅速，不需變換機械系統。
2.方案描述
1.PLC同伺服驅驅動器采用CANopen通訊模式，簡化接線、安裝調試和售後維護方便。
2.在驅動器和伺服内同時保存剩餘圈數，在系統突然斷電時這個參數不會丢失，另外在極端情況下如控制系統硬件損壞或驅動器損壞剩餘圈數也會被保存。
3.合信伺服動态響應快，0到300rpm加速時間6ms,能夠适應在序列變換時的送經快速響應。
4.伺服驅動器采用CANopen通訊方式，同脈沖方式相比，不受外部壞境幹擾，送經速度精确。
3.方案框圖
4.方案優勢
1.采用CANopen通訊，送經準确。
2.送經參數冗餘保存。
-
CPU226M-CAN，CAN Master stationCPU（216-1AC33-0X24）
Order No.：CTS7 216-1AC33-0X24
Specification：24VDC power supply,14DI×24VDC，10DO×24VDC,2 PPI/FPORT,uni-CAN-channel communication
Details -

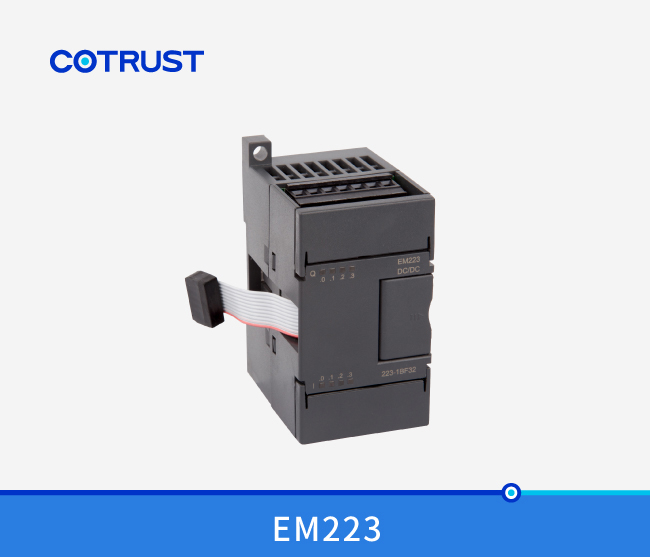

EM223 Digital I/O,Transistor output（223-1BF32、223-1BH32、223-1BL32）
Order No.：CTS7 223-1BF32/223-1BH32/223-1BL32
Specification：4DI/4DO, 8DI/8DO, 16DI/16DO, 24VDC
Details -
EM232 Analog Output （232-0HB32、232-0HF32）
Order No.：CTS7 232-0HB32/CTS7 232-0HF32
Specification：2 channels/4 channels of Voltage or Current, 12BIT precision,Optical coupling isolation.
Details -
H Series H1A Servo Drives
Order No.：CTSD H1A-B2012-M100/H1A-B4012-M100/H1A-B7512-M100/H1A-B1022-M100......
Specification：Power range of 0.2KW-3KW,Support Modbus,CANopen,EtherCAT communication protocol
Details -
TP07 Touch Panel (T07-CH020)
Order No.：CTS6 T07-CH020
Specification：7.0 inch，LCD-TFT true color,800×480 resolution,256K colors ,2*RS485 port,2*USB port,true-color digital display
Details
