合信技術圓網印花機控制方案

1.機型描述

機型：紡織設備-印花機-圓網印花機

國内圓網印花機的控制驅動器系統主要分爲兩種，一種是控制和驅動整套采用國外進口産品，如安川等，這種方案整體功能和性能都比較好，但是系統成本高、維護和使用費用高，編程和調試複雜；另外一種是采用國内的廠家的自制控制系統配标準伺服驅動器，這種方案的優點是價格低，但由于伺服驅動器采用的是标準産品，無法同控制系統有效配合，造成控制系統結構臃腫分散、配線複雜、可靠性低。

2.方案描述

1.進布、烘房、和落布單元的速度同步控制

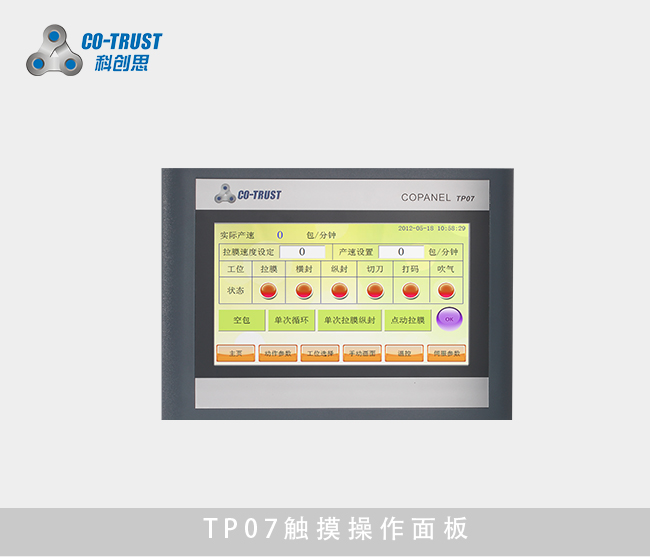

在本方案中，進布、烘房和落布單元采用異步電機驅動，變頻器調節，電機編碼器信号即接入變頻器（用于變頻器矢量控制），也接入PLC,PLC根據印花導帶的速度，利用PID調節算法，控制變頻器的轉速，以達到同印花導帶同步的目的；同時也可以通過上位人機界面的設定，實現三者相對導帶的按比例運行。

2.網輥位置同步

網輥位置同步是通過EM261專用印刷模塊實現的。

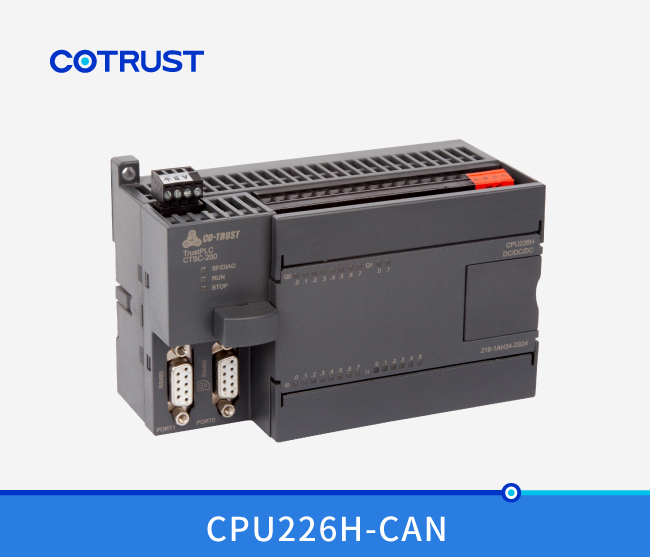

EM261印刷專用模塊是專門面向印刷行業推出的産品，可接入CTSC-200 PLC的背闆總線，CTSC-200 PLC 通過調用庫程序控制EM261。EM261包含4路500Khz脈沖輸出，用于控制印刷色組伺服，同時擁有4路200Khz高速脈沖輸入，用于驅動器的編碼器位置反饋。每個EM261模塊可以同步控制4個伺服軸，一個CTSC-200 PLC可以挂5個EM261模塊，即可以同步控制控制20個伺服軸。
