通過EtherCAT通訊添加A4N伺服參數

chenqiyuan

如果要在程序裡控制或者讀取伺服的一些内部參數，需要在硬件組态裡面添加所要的伺服參數
下面以A4N爲例介紹如何通過EtherCAT添加伺服參數。

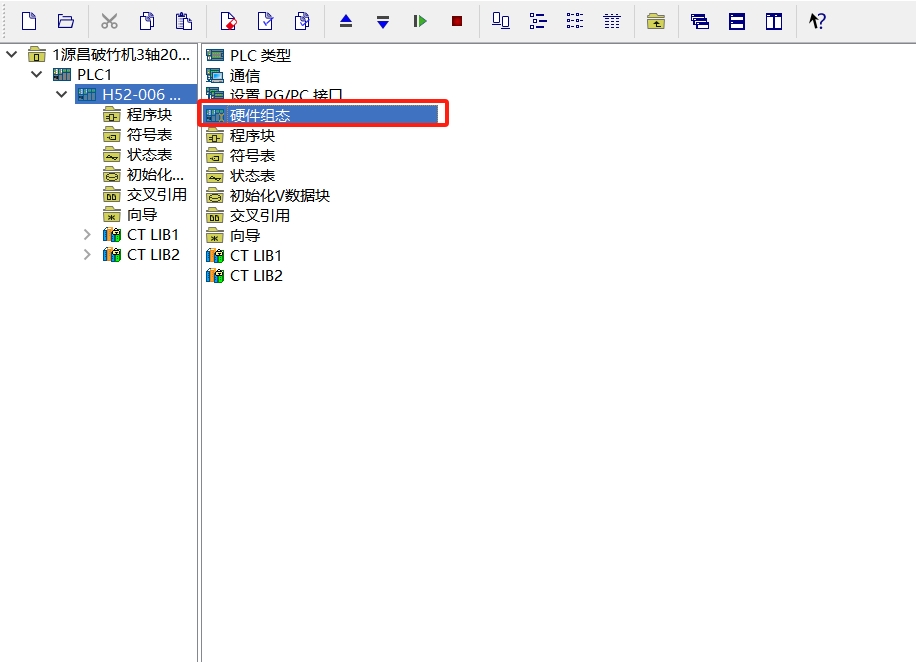

1.在工程文件裡選擇“硬件組态”。

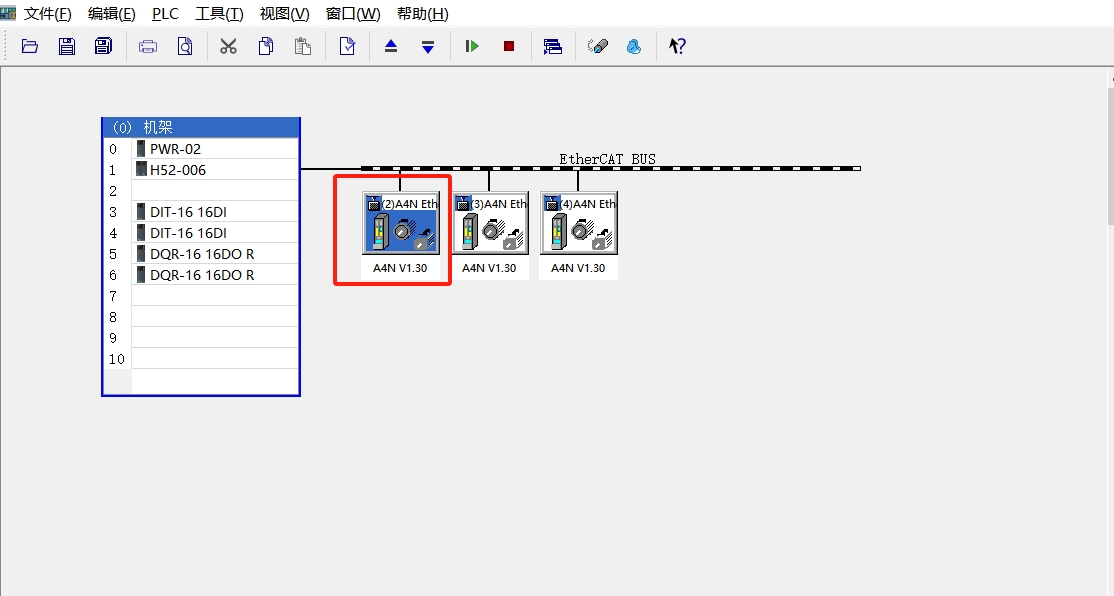

2.打開硬件組态後，組态EtherCAT總線，托入A4N伺服，如下圖；

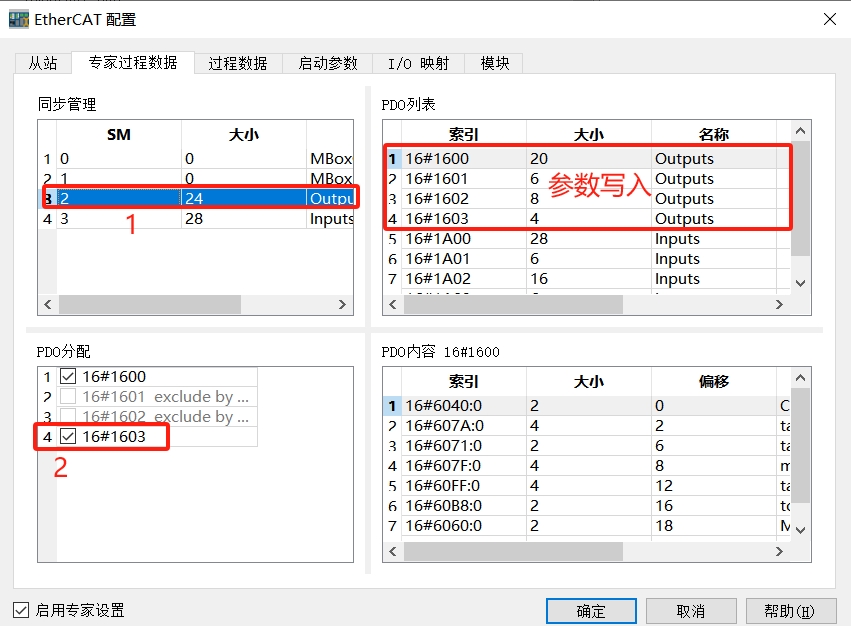

3.點擊A4N伺服組态，點擊“啓用專家設置”方框，看到如下圖所示排列，Output是參數寫入部分，input是參數讀取部分。
按1步驟選擇Output，再按2選擇“16#1603”方框，待會兒寫入的參數添加到“16#1603”；

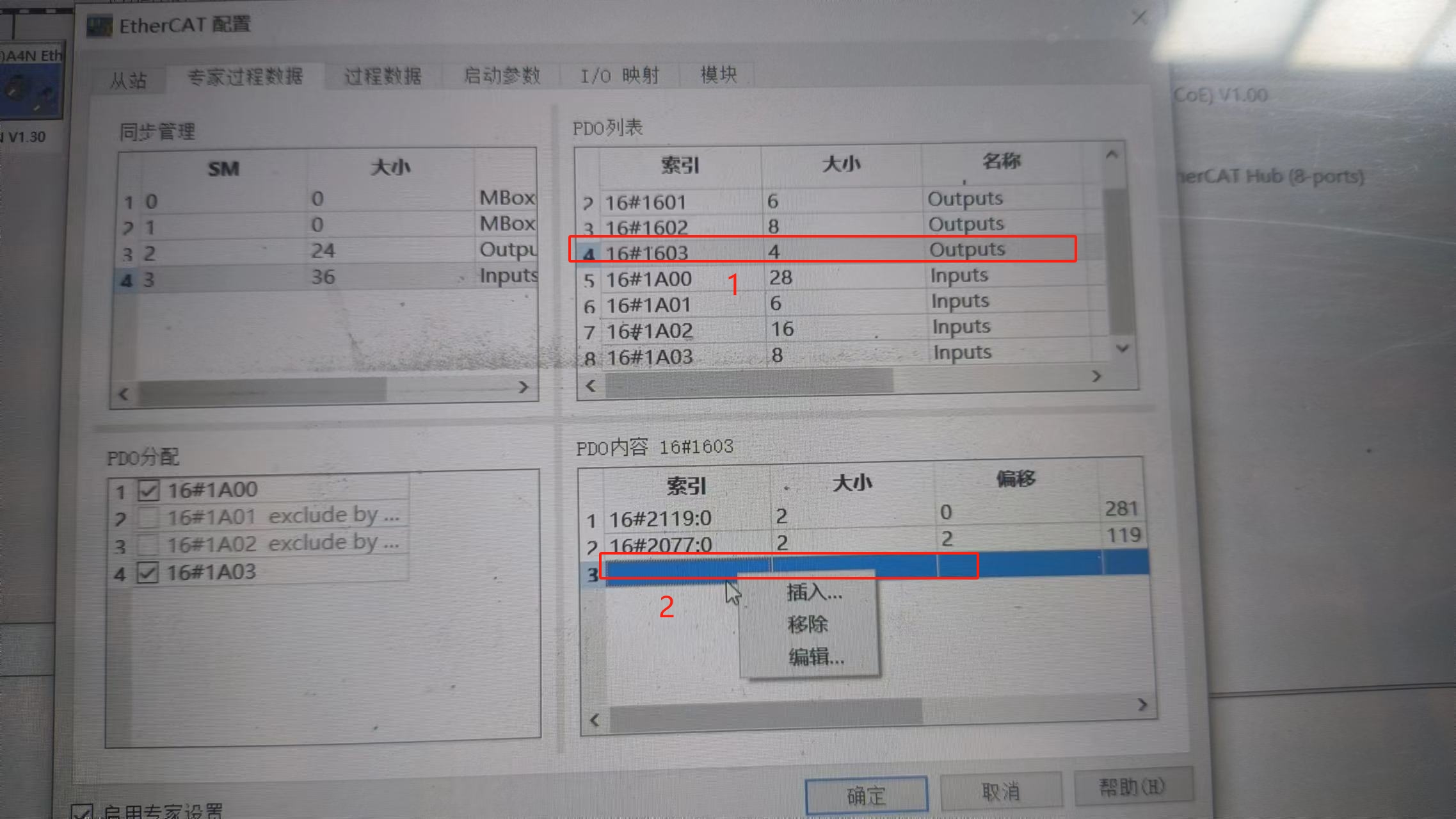

4.點擊“16#1603”選項，在下方右擊鼠标，選擇插入

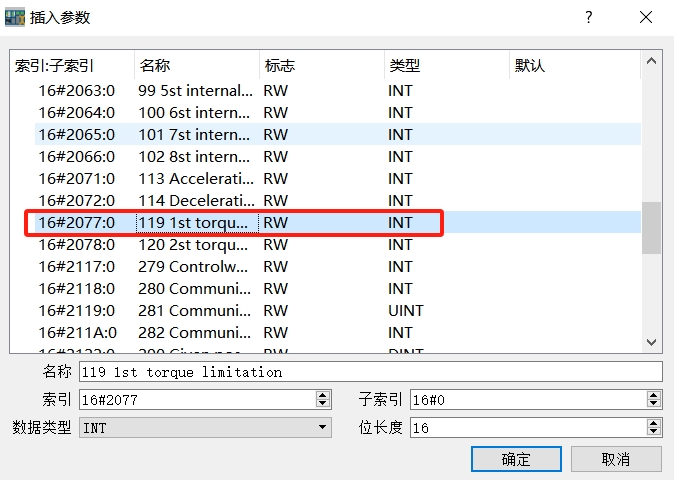

5.我們如果要添加A4N伺服的P119參數，在選項中選擇即可，如下圖，參數索引的對應關系是2000+16進制的伺服參數号；
比如119的16進制是77，對應的索引就是16#2077；根據這個關系可以參入選項裡沒有的參數；點擊确定可添加參數。

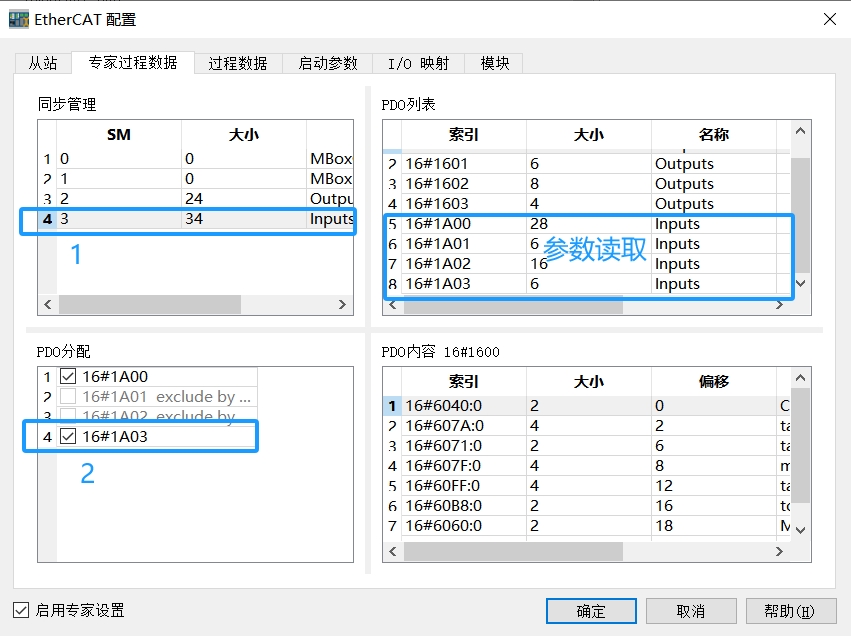

6.如果要讀取伺服P140參數，如下圖把16#1A03”打勾，然後在16#1A03”内添加參數；

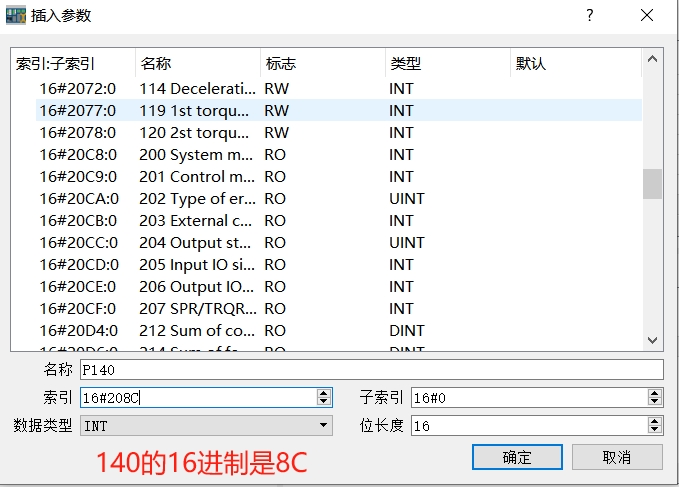

7.在下方右擊插入，因爲選項裡沒有P140(伺服報警記錄)參數，按照公示得出索引是16#208C,名稱内容可自己定義輸入；

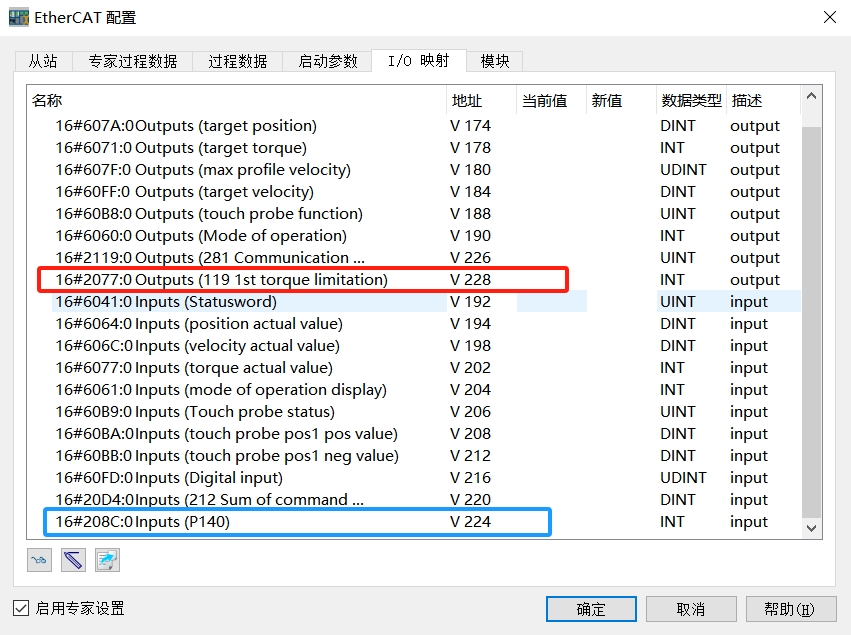

8.點擊确認後在IO映射裡面可以看到自動映射的地址，P119對應VW228,P140對應VW224,
在程序裡操作添加上的地址即可。
