CTSC-200系列PLC在恒壓水泵系統中的應用
本文介紹CO-TRUST系列PLC在柴油機消防泵組的應用。
此柴油機消防泵組爲嚴格按照國家标準GB6245-98《消防泵性能要求和試驗方法》及美國消防協會标準NEPA20《離心消防泵的安裝》等标準研制開發的一種新型消防設備，該系列設備按所配用的消防泵（單級單吸式、單級雙吸式、節段多級式）可分爲三類設備，設備壓力、流量範圍廣，其應用幾乎能滿足消防所需的各種場合。
設備具有啓動特性好、過載能力強、結構緊湊、維修方便、使用簡單、自動化程度高等特點，是一種先進、性能可靠的消防設備。
一、工藝介紹
自動消防供水系統通常由穩壓泵、電動泵（主泵）、自動柴油機泵（備泵）組成，工作原理爲：平常管網壓力在P1（低壓）~P2（高壓）之間，低于P1穩壓泵起動，壓力升至P2停泵，由于管網洩露P2慢慢下降至P1，穩壓泵又起動，如此往複保持壓力在P1~P2之間，當用水量大增，穩壓泵無法維持P1很快下降至P3，電動泵起動，壓力上升至Pw并滿足消防用水。如停電或電動泵有故障，壓力由P3繼續下降至P4則自動啓動柴油機泵，壓力上升至Pw并供水，電動泵或柴油泵停泵須人工判斷後手動停泵，如估計管網洩露較多，則需增加穩壓罐或將穩壓泵常開，以便啓動頻繁。

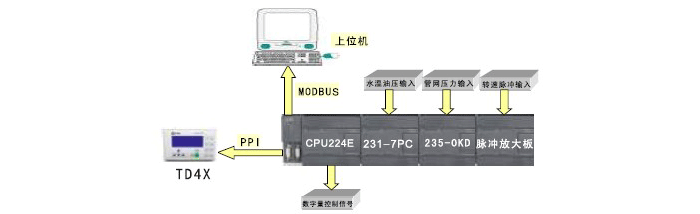

二、電氣控制系統方案
配置清單：
1、主機采用CO-TRUST 的CPU224主機和CO-TRUST TD400文本顯示屏進行控制；
2、水溫和油溫采用CO-TRUST系列的CTSC 231-7PC32熱電阻模塊進行采集，量程采用300Ω FS Resistance。
3、管網壓力采用CO-TRUST系列235-0HC32模拟量輸入模塊；
4、水泵轉速采用CO-TRUST公司專門爲客戶設計的放大模塊將0-1V的脈沖信号放大爲0-13V的脈沖信号（注意0V爲有效信号），對柴油機轉速準确測量；
三、控制要點
1)；能實現對溫度，油壓，轉速的精确測量；
2)；系統的抗幹擾性要強，能适應惡劣環境；
3)；系統除了由TD400完成監控外，還需要通信口與上位機進行MODBUS通信，組成網絡。
四、總結
整個系統采用CO-TRUST系列PLC，配置簡單緊湊；經測試運行穩定，模拟量采樣精确。使用CPU224上PPI口與TD400通信完成對系統的監控，剩餘的FRPORT口還可以與上位進行各種協議的通信，容易實現擴展。整個系統降低了成本的同時，提高系統的穩定性和擴展性。
-
