行業設備與簡介
LED照明産業
是國家節能減排政策重點鼓勵發展的産業。
LED球泡燈全自動裝配生産線
是LED照明燈具企業的基礎裝備。
工藝流程及控制要求
① LED生産線工序較多，包括自動上料、自動定位、自動裝配、自動整線、自動在線焊接、自動檢測、自動剔廢、自動鉚接等。

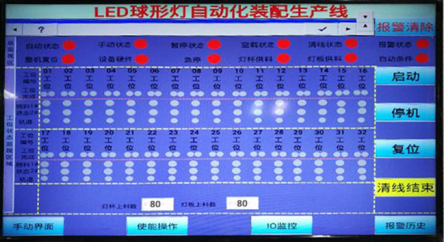

② 系統分爲七個站點共控制82個軸，每個站點完成2至3個工序，每個站點之間都需要進行數據交換，同時配置了8個人機界面，每個人機界面都要和每個站點進行通信。
③ PLC需要強大的通信處理能力和組網能力
合信方案架構
系統構架圖：

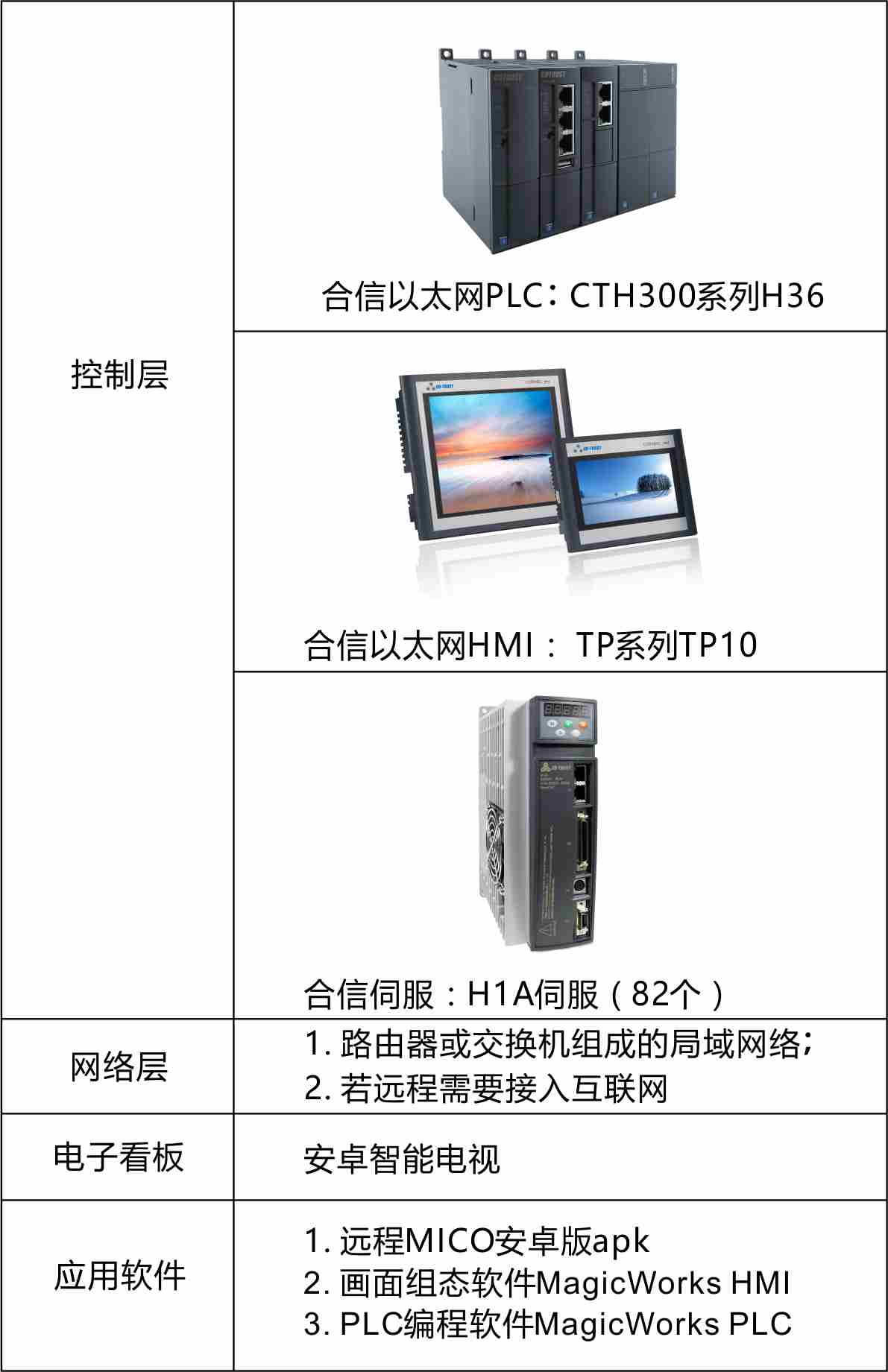

産品配置表：
方案說明
合信采用以邏輯控制見長的H系列标準型CPU，集成100Mbps的Ethernet以太網口支持8個UDP_PPI連接實現8個TP10I以太網觸摸屏的連接，并且通過MODBUS_TCP實現PLC之間的數據交換。通過高達100M的Ethercat現場總線和82台H1A伺服建立通訊網絡，控制機械手運載物料，以達到物料運行平穩，速度快，重複運行精度高的特點。并且根據客戶需求伺服定制多段速的功能。
方案優勢
爲滿足照明燈具企業的高質量、高效率、高産能需求并實現遠程的維護與數據監控，合信開發的LED全自動物聯網裝配生産線系統，隻需7個零件，經過18個步驟，4秒鍾就可以生産出一個LED球泡燈。
① 以上配置讓CTH300 H系列PLC與TP系列HMI通過标配的以太網接口，輕松組網；

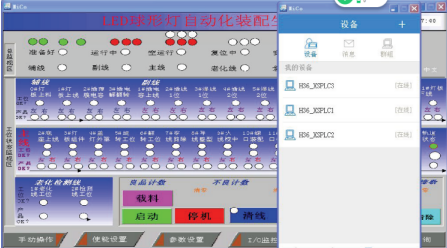

② 通過安裝合信MICO遠程平台軟件，便捷的將設備接入MICO雲平台中，實現遠程維護以及在電子看闆（智能電視）上的數據監控；
③ 看闆也可組網，多個看闆組成網絡，實現所有工業設備均在互聯網中，工業互聯，遠程監控。

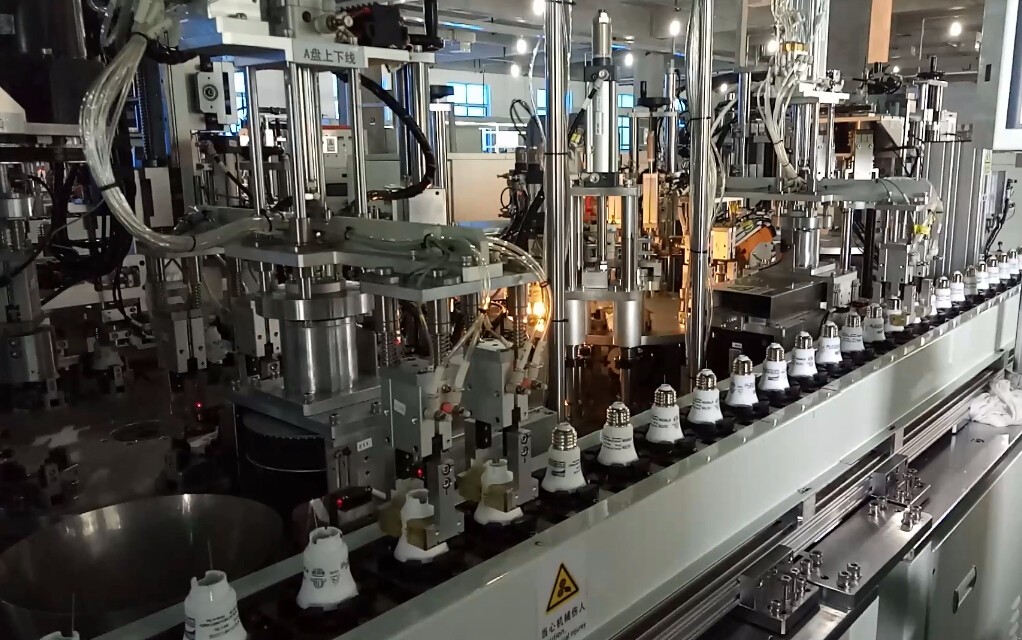

現場
-
TP10I 以太網觸摸屏（CTS6 T10I-CH032）
訂貨号：CTS6 T10I-CH032
規 格：10.1寸觸摸屏，真彩LCD-TFT，分辨率1024x600,256k色，1個RS485口，1個USB口，1個以太網口
查看詳情 -
CTH300 主控CPU（H36-01）
訂貨号：CTH3 H36-001S2
規 格：H36-01：CTH300-H系列标準型CPU,256KB+2*64KB程序空間，1MB數據空間，32KB掉電保持數據空間；1個PPI/自由通信接口，1個以太網通信口，1個EtherCAT通信口，1個CANopen接口，1個USB接口，支持PLCopen單軸運控、插補、電子凸輪和電子齒輪、支持Trace追蹤功能；最大機架數4個（含本地機架）;支持最多64個EtherCAT從站；支持C語言編程。
查看詳情 -
H1A高壓型伺服驅動器
訂貨号：CTSD H1A-B3025-M200/CTSD H1A-A3025-M200/CTSD H1A-A4525-M200/CTSD H1A-A5525-M200
規 格：功率範圍3KW-5.5KW，支持Modbus通訊協議、CANopen通訊協議或EtherCAT通訊協議；
查看詳情 -
CTH300數字量輸出模塊(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16)
訂貨号：CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1
規 格：晶體管輸出， 8 x 24VDC/晶體管輸出， 16 x 24VDC/晶體管輸出， 32 x 24VDC/繼電器輸出，8點，2A/繼電器輸出，16點，2A
查看詳情 -
CTH300數字量輸入模塊（DIT-08，DIT-16，DIT-32）
訂貨号：CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
規 格：8點輸入，24VDC/16點輸入，24VDC/32點輸入， 24VDC
查看詳情 -

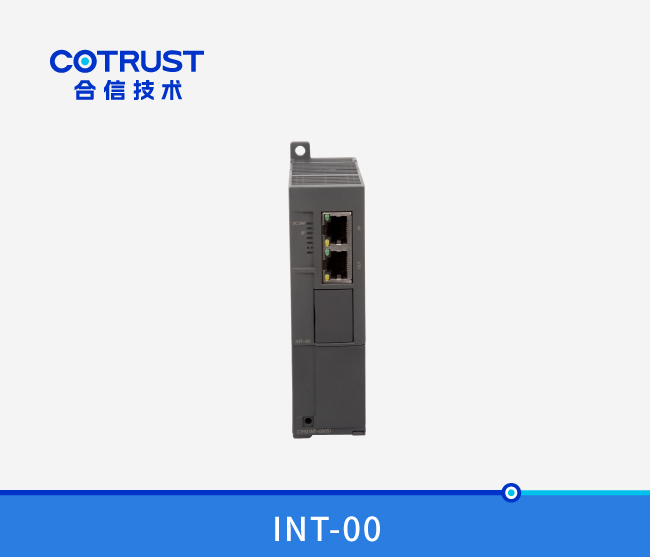

CTH300 中繼模塊(INT-00)
訂貨号：CTH3 INT-000S1
規 格：中繼模塊
查看詳情
