充電樁設備物聯網解決方案
背景描述
随着國家大力推動新能源汽車的發展，國家電網對充電設施的布局已成了燃眉之急。合信技術攜工業4.0物聯網解決方案助國家大力發展新能源設備設施，加快電動汽車充電基礎設施建設。
方案框圖
方案特點
1、充電樁與汽車電池系統通過CAN協議通信，通信穩定可靠
2、CP6453網關模塊，帶無線WIFI功能，簡化現場接線
3、合信麥控星雲平台，采用128bits動态數據加密，遠程監控數據穩定、安全
4、麥控星雲平台提供了Android及IOS、PC客戶端，并提供開放的接口與ERP等第三方軟件實現連接，方便平台對接，實現信息統一管理
充電樁潛力市場：
發改委印發的《電動汽車充電基礎設施發展指南（2015-2022）》顯示，我國充電基礎設施發展的目标是到2020年，建成集中充換電站1.2萬座，分散充電樁480萬個，滿足全國500萬輛電動汽車充電需求。

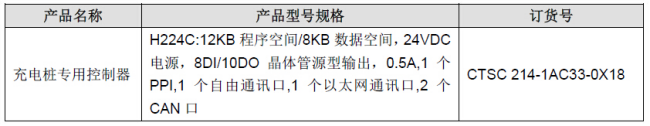

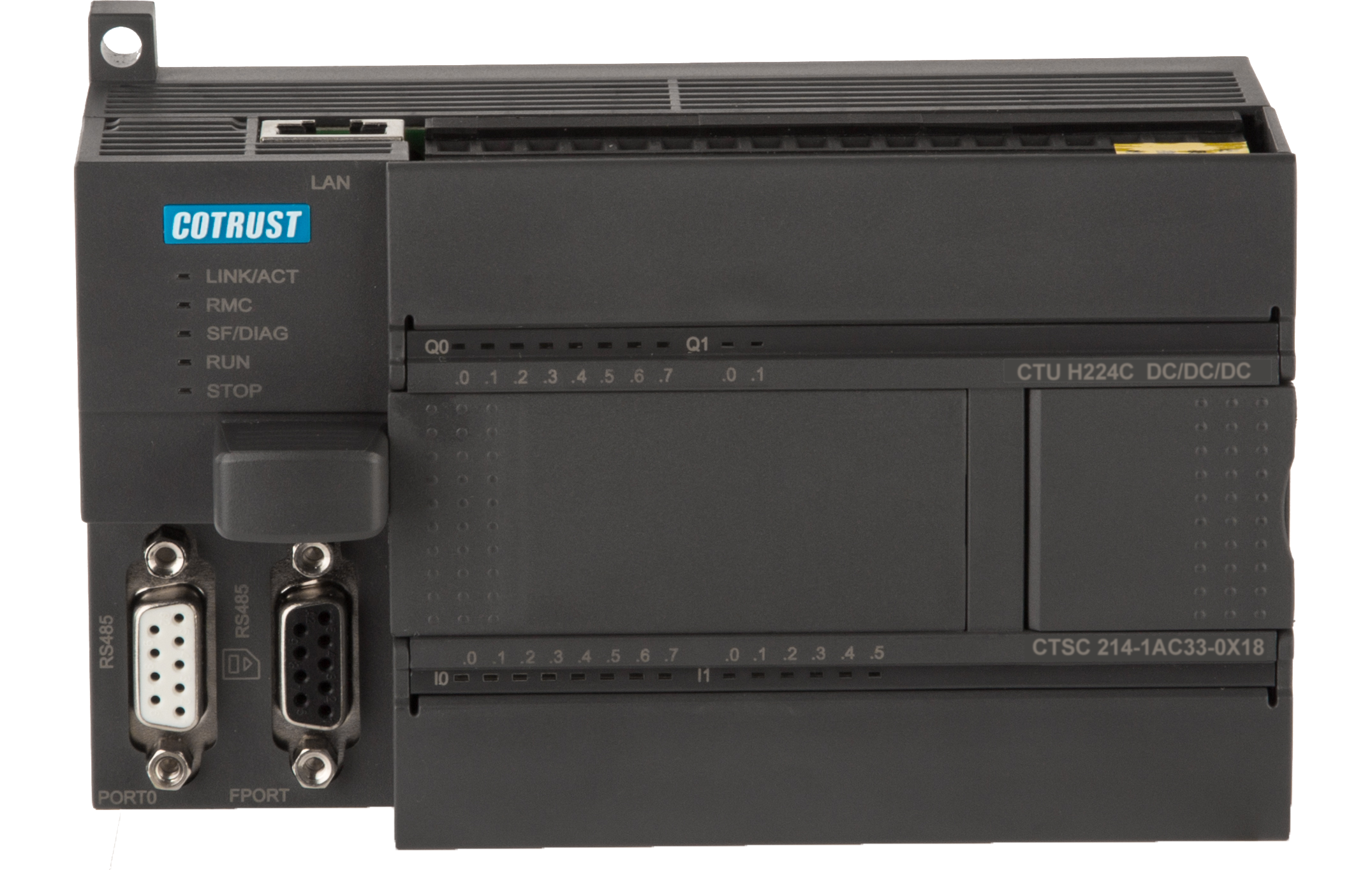

充電樁專用控制器CPU H224C
訂貨号：CTSC 214-1AC33-0X18
合信技術依托多年的行業技術經驗積累，緻力于新能源電動汽車充電樁領域，自主研發充電樁專用控制器CPU H224C是具有較強行業争對性和高性價比的PLC專用控制器，其兼容CTH-200系列擴展模塊，并提供滿足國家标準及行業标準的充電樁整機技術解決方案，幫助客戶縮短産品開發周期，節省人力投入，實現産品快速上市。

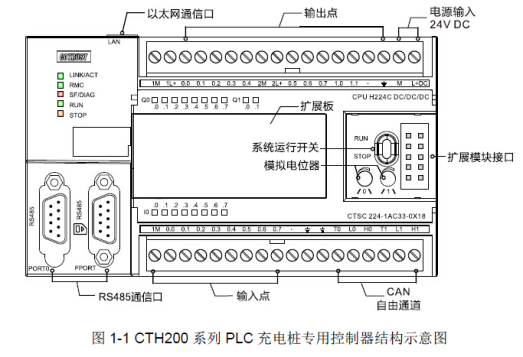

CPU簡介
○ 本機集成雙獨立CAN口，并可再擴展一個CAN通訊擴展闆，符合國家行業标準；
○ 支持CAN自由口編程，調用庫實現與BMS和充電汽車的通訊；
○ 靈活組合支持7個CTH200系列IO模塊擴展；
○ 本機集成一個以太網口和兩個RS485通訊口，滿足不同的設備通訊要求；
○ 遠程批量更新程序，滿足充電樁批量升級程序的要求.；
○ 遠程批量監控數據，輕松聯網，通過數據庫與第三方軟件無縫對接；
○ 相比嵌入闆，合信PLC方案易于擴展和穩定可靠，便于成套集成商的編程維護。
系統最大配置
擴展模塊：最多7個CTH200系列擴展模塊，包括數字量模拟量和溫度模塊,特殊模塊，并支持一個模拟量擴展闆或一個CAN擴展闆。
數字量映象寄存器的大小：數字量I/O映像區爲128DI/128DQ（不含CAN通信專用映像區）。
模拟量映象寄存器的大小：模拟量I/O映像區爲32AI/32AQ（不含CAN通信專用映像區）。
适用面闆
CPU H224C支持TD200（V3.0）、TD400S（V2.0）和COPANEL系列顯示面闆。
顯示面闆具有文本顯示和人機交互功能，可與PLC建立通信，方便用戶查看、編輯和監控應用程序中的過程變量，對PLC編程和運行有極大幫助。
遠程通信軟件
通信軟件包括服務器接入軟件（MagicWorks RMC Server）和作爲OPC服務器的數據監控軟件（MagicWorks RMC SQL Access），實現客戶輕松自建服務器，爲遠程批量監控和編程開辟通道。
編程軟件
充電樁專用控制器使用MagicWorks PLC（V2.10及以上版本）編程，同時也兼容西門子MicroWin編程.

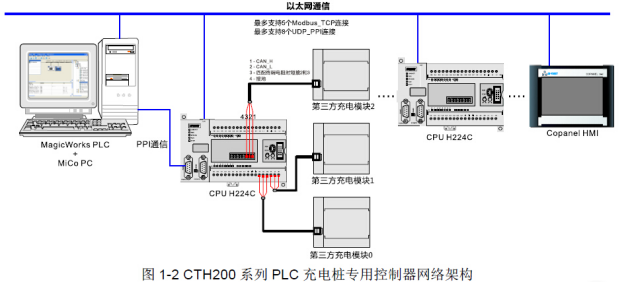

典型網絡架構
說明:
1) PLC與PLC通信
8個UDP_PPI連接，不分主從站，每個連接最大通信200個字節；
5個MODBUS_TCP連接，不分主/從站，每個連接最大通信240個字節。
1個CPU H224C有三個CAN口，可連接3個第三方充電模塊
2) PLC與HMI（或第三方上位機軟件）連接，其中HMI或第三方上位機軟件作爲主站。
UDP_PPI：H224C單台CPU最多連接8個HMI；
MODBUS_TCP：H224C單台CPU最多連接5個HMI。
3) CPUH224C作爲主站訪問其他設備，相當于占用了該CPU一個主站連接。
4) CPU H224C作爲從站，被其他設備訪問，相當于占用該CPU的一個從站連接。

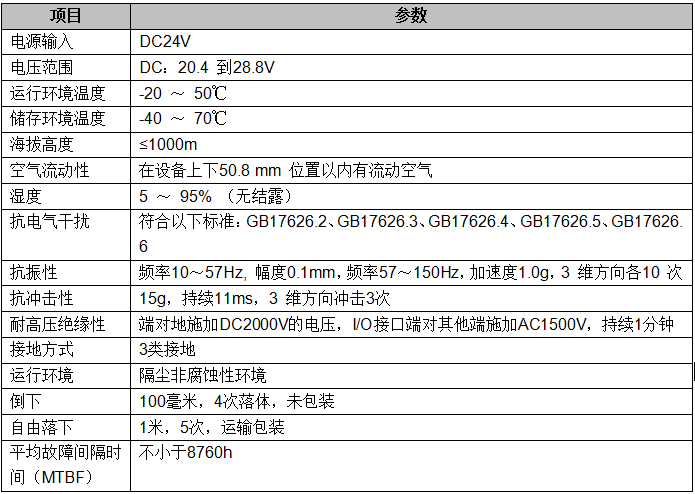

充電樁專用控制器标準和規範
充電樁設備物聯網解決方案

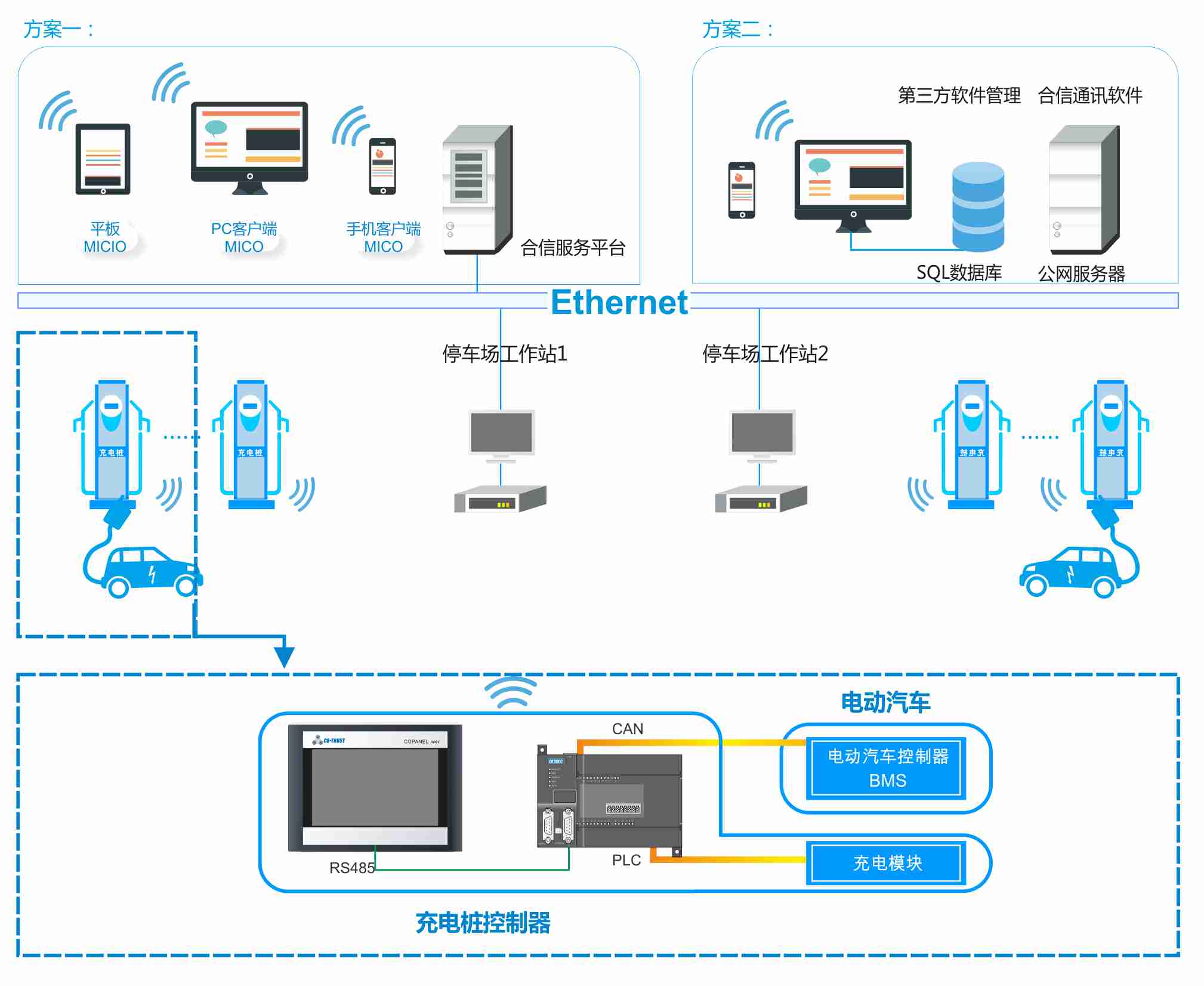

方案圖：
方案特點：
○ 充電樁與汽車電池系統通過CAN協議通信，通信穩定可靠；
○ 充電樁專用控制器，集成雙CAN口，并可擴展一個CAN口，滿足不同應用方案需求；
○ 合信物聯平台，采用128bits動态數據加密，遠程監控數據穩定、安全；
方案一：
合信服務平台提供了Android及IOS、PC客戶端，并提供開放的接口與ERP等第三方軟件實現連接，方便平 台對接，實現信息統一管理。
方案二：
用戶自建服務器，合信提供充電樁遠程通訊軟件，通過MYSQL數據庫與第三方軟件實現連接，批量更新程序和監控。
訂貨信息
充電樁專用控制器介紹：desc24.html
充電樁專用控制器用戶手冊：static/file/2017070409442018.pdf
-
CPU H224（214-1AD33-0X24/214-1BD33-0X24）
訂貨号：CTH2 214-1AD33-0X24/CTH2 214-1BD33-0X24
規 格：CPU H224：12KB程序空間/8KB數據空間，24VDC電源，14DI/10DO晶體管源型輸出，0.5A,1個PPI,1個自由通訊口，1個以太網通訊口，3路50KHz運控輸出/CPU H224：12KB程序空間/8KB數據空間，220VAC電源，14DI/10DO繼電器輸出，2A,1個PPI，1個自由通訊口，1個以太網通訊口；支持模拟量擴展闆與擴展模塊
