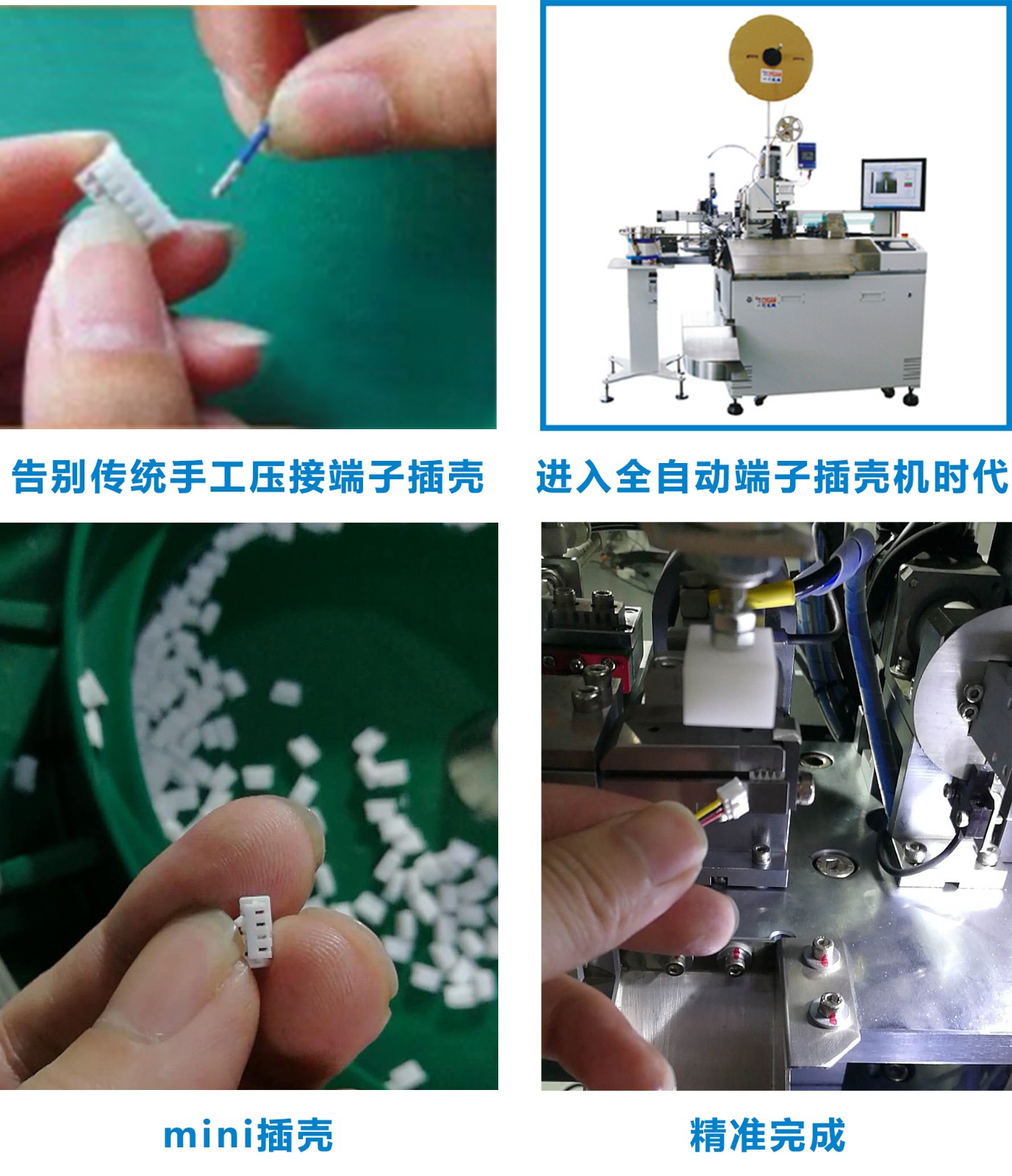

全自動沾錫打端插殼機
告别傳統線束加工,看合信在全自動沾錫打端插殼機中的精準控制,用CTH3 C35及H1A伺服完美快速制造醫療端子線。
全 自 動 剝 線 扭 線 沾 錫 打 端 插 殼 機
顧名思義:
剝線,扭線,沾錫,打端,插殼,全自動一氣呵成。
全自動沾錫打端插殼機-核心控制部分
1. 前端工位:線材前端加工(剝皮、半剝、扭線、沾錫)
可同時放置7種線材,可單獨在觸屏設置。
剝線:可設置設長度、剝皮長度、半剝長度、切合咬合度。(優勢:快速方便,靈活不傷芯)
扭線功能:可選開啓或關閉,扭線速度可調 (優勢:扭線又直又漂亮)
沾錫功能:可選開啓或關閉,可分别設定沾助焊劑、沾錫深度、沾錫速度、檢測助焊劑容量、自動撥錫設計、自動檢測錫面及時送錫(優勢:靈活、沾錫均勻、準确、助焊劑不中斷、定時刮錫渣、保證錫面高度)
2. 後端工位:線材後端加工(剝皮、打端、換向)
打端:設置壓力檢測 (實時檢測,壓力不正常系統棄線)
視覺裝置(打端完成,拍照檢測)
換向:伺服完成換向 (定位快速準确)
3. 插殼工位:插殼動作、更換夾緊膠殼、篩選成品
插殼:
A、伺服完成插殼,以絲的單位微調位置,保證每根線準确插入膠殼中
B、插入壓力檢測裝置、拉出拉力檢測裝置 (力量異常檢測,保證端子正确插入,卡扣正常)
篩選成品: 無異常入成品倉
送膠殼:振動盤裝置,保證無反殼,與設備運行速度同步。
4. 觸屏系統:可選觸摸屏或者一體機作爲輸入顯示裝置。(如有視覺系統,可與視覺共用PC)
合信技術針對打端插殼機的控制需求進行分析,推出了全套基于自主産品的控制和驅動系統。
系統組成:
1. CTH300系列EtherCAT總線主站PLC :CTH300-C35
2. 具備EtherCAT通信功能的H1A伺服驅動器
(14套完成14個平移與動作)
合信Copanel系列以太網觸摸屏TP系列
合信技術針對打端插殼機的控制需求進行分析,推出了全套基于自主産品的控制和驅動系統。
系統組成:
1. CTH300系列EtherCAT總線主站PLC :CTH300-C35
2. 具備EtherCAT通信功能的H1A伺服驅動器
(14套完成14個平移與動作)
合信Copanel系列以太網觸摸屏TP系列
合 信 控 制 系 統 架 構
快 準 穩
A、
采用高精度17位H1A伺服,
每圈高達131072的脈沖,定位精度高達0.01mm;
B、
使用高速EtherCAT總線,
更短的通訊周期使得控制更加得心應手;
C、
可達1000個 / 小時 (45mm長以内,雙PIN膠殼);
功 能 多
尺寸切斷、單端剝皮、雙端剝皮、
單端半剝、雙端半剝、單端紐線、
單端沾錫、單端壓著、單端插殼;
易 操 作
布線簡易:用網線連接不再需要繁瑣的接線;
參數設置簡單;錯誤報警細緻;
異常自動停機并將檢出狀況顯示于控制面闆上,
方便迅速排除狀況以減短停機時間。
全自動沾錫打端插殼機
整機采用合信工業專用控制器配合全伺服控制,
使送線、剝皮、扭線、沾錫、打端、
穿膠殼等位置更爲精确、穩定。
運行速度快,效率高,控制簡單易操作可遠程。
線束行業的夥伴們,多多交流吧!
-

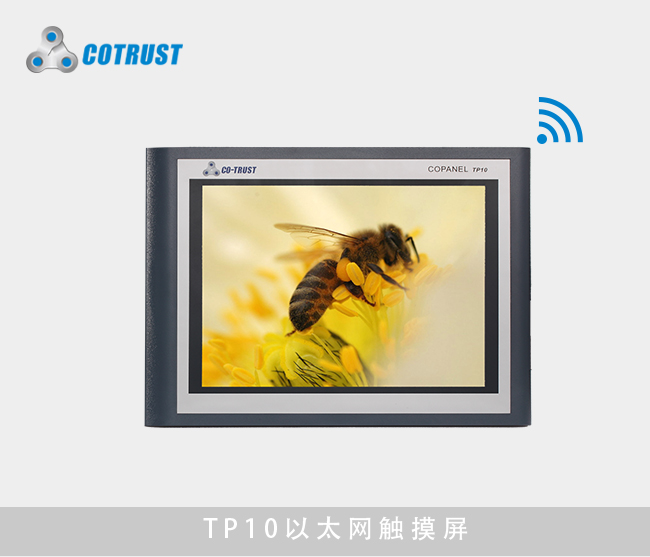

TP10以太網觸摸屏(CTS6 T10-CH030)
訂貨号:CTS6 T10-CH030
規 格:10.4寸觸摸屏,真彩LCD-TFT,分辨率800x600,256k色,2個RS485口,2個USB口,1個以太網口
查看詳情 -
H1A标準型伺服驅動器
訂貨号:CTSD H1A-B2012-M100/H1A-B4012-M100/H1A-B7512-M100/H1A-B1022-M100......
規 格:功率範圍100W—3000W,标配Modbus協議,可選CANopen協議或EtherCAT協議
查看詳情 -
CTH300數字量輸出模塊(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16)
訂貨号:CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1
規 格:晶體管輸出, 8 x 24VDC/晶體管輸出, 16 x 24VDC/晶體管輸出, 32 x 24VDC/繼電器輸出,8點,2A/繼電器輸出,16點,2A
查看詳情 -
CTH300 主控CPU(C37-02/C37-01/C36-01/C35-01)
訂貨号:CTH3 C37-002S2/CTH3 C37-001S2/CTH3 C36-001S2/CTH3 C35-001S2
規 格:C37-02:32MB程序數據空間,120KB掉電保持數據,55M擴展總線,支持CODESYS編程平台SP11版本;(推薦) C37-01:32MB程序數據空間,64KB掉電保持數據,55M擴展總線;(推薦) C36-01:32MB程序數據空間,64KB掉電保持數據,55M擴展總線;(推薦) C35-01:32MB程序數據空間,64KB掉電保持數據,55M擴展總線;(推薦)
查看詳情 -
CTH300數字量輸入模塊(DIT-08,DIT-16,DIT-32)
訂貨号:CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
規 格:8點輸入,24VDC/16點輸入,24VDC/32點輸入, 24VDC
查看詳情 -

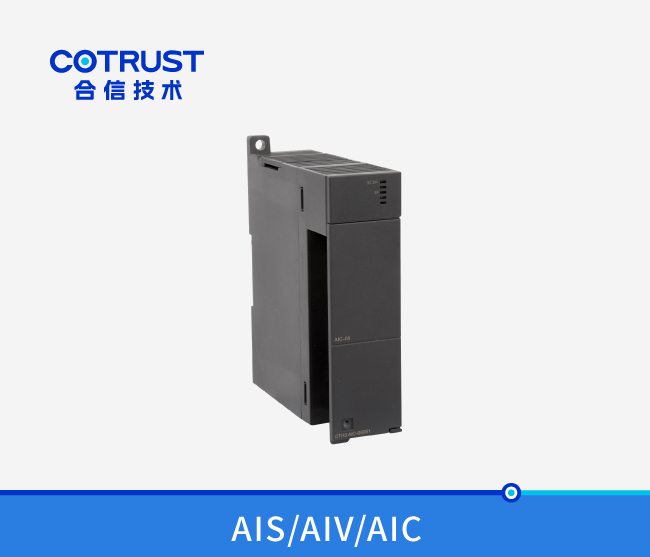

CTH300模拟量輸入模塊(AIS-04、AIV-08、AIC-08)
