紙巾是每個人生活中必不可少的生活用品 ，
紙巾生産包裝自然也離不開自動化控制系統。

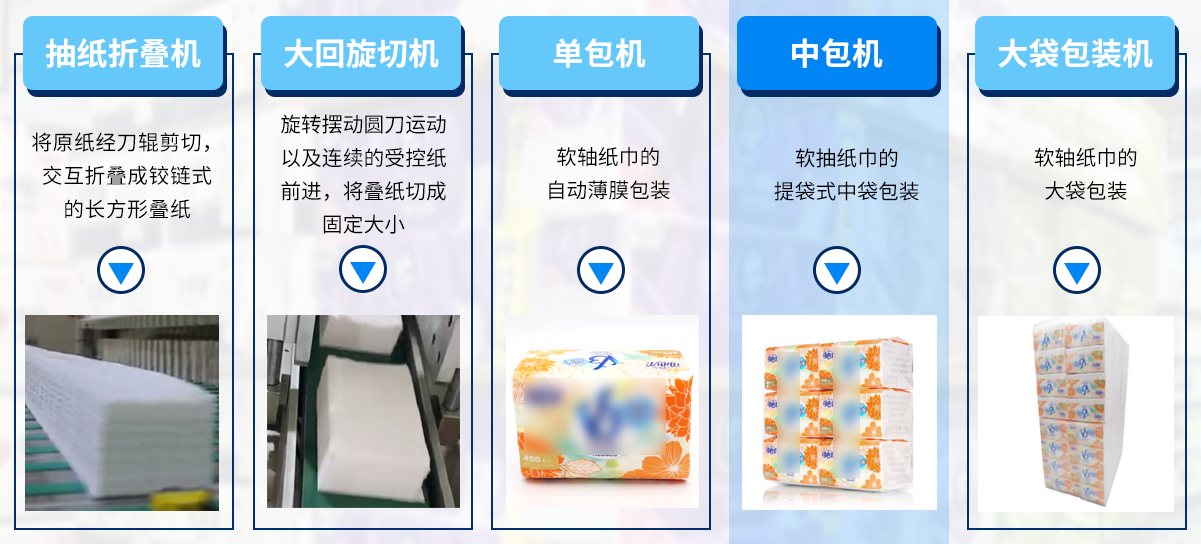

軟抽紙巾包裝自動化生産線主要分爲5個部分
合信方案應用
合信針對中包機市場，開發的EtherCAT總線型控制方案，具備高穩定性/高柔性特點。
機型簡介：中包機
中包機集推料、撐袋、裝袋、封切于一體的自動包裝機，安裝在單包機的後端。實現將單包抽紙分量推進包膜中，進行封口包裝。
中
包
機
機
型
合信方案應用
合信針對中包機市場，開發的EtherCAT總線型控制方案，具備高穩定性/高柔性特點。
機型簡介：中包機
中包機集推料、撐袋、裝袋、封切于一體的自動包裝機，安裝在單包機的後端。實現將單包抽紙分量推進包膜中，進行封口包裝。
中
包
機
機
型
合信抽紙中包機解決方案，采用PLC可依設定精準控制抽紙數量進行包裝，輸送皮帶式機體可與三維包裝機連接起來，實現自動輸送、自動套袋，整機速度快，效率大幅提高。
合信-抽紙中包機控制方案優勢
可實現：
#
循環式推包，包裝速度大幅提升
采用合信控制系統，可以實現推頭完成回到起點的同時其他的工位已做好準備，保證完美協調性。
#
自适應補償功能、精準走位
自适應皮帶補償功能，無需用戶設置複雜參數，保證取袋後每個袋子都能精準走至開袋位置。
#
合信伺服控制-高效率開袋
采用全伺服控制開袋、擴袋，确保高效率開袋、擴袋
#
低速柔和，進袋保證
推頭支持低速推料凸輪曲線，進袋柔和不破包
#
可自行調節排列方式
排列方式自由：(1-2)排×(3-6)列，最高可達25提/分鍾
#
高速運行，精準定位
采用EtherCAT總線通訊方式，系統能夠進行高速運行，反饋位置精确，提高總體生産速度。同時所有伺服采用絕對值，避免設備幹涉。
#
智能異常監測
智能報警檢測系統，可快速排查包裝異常
合信-抽紙中包機控制方案配置
▶

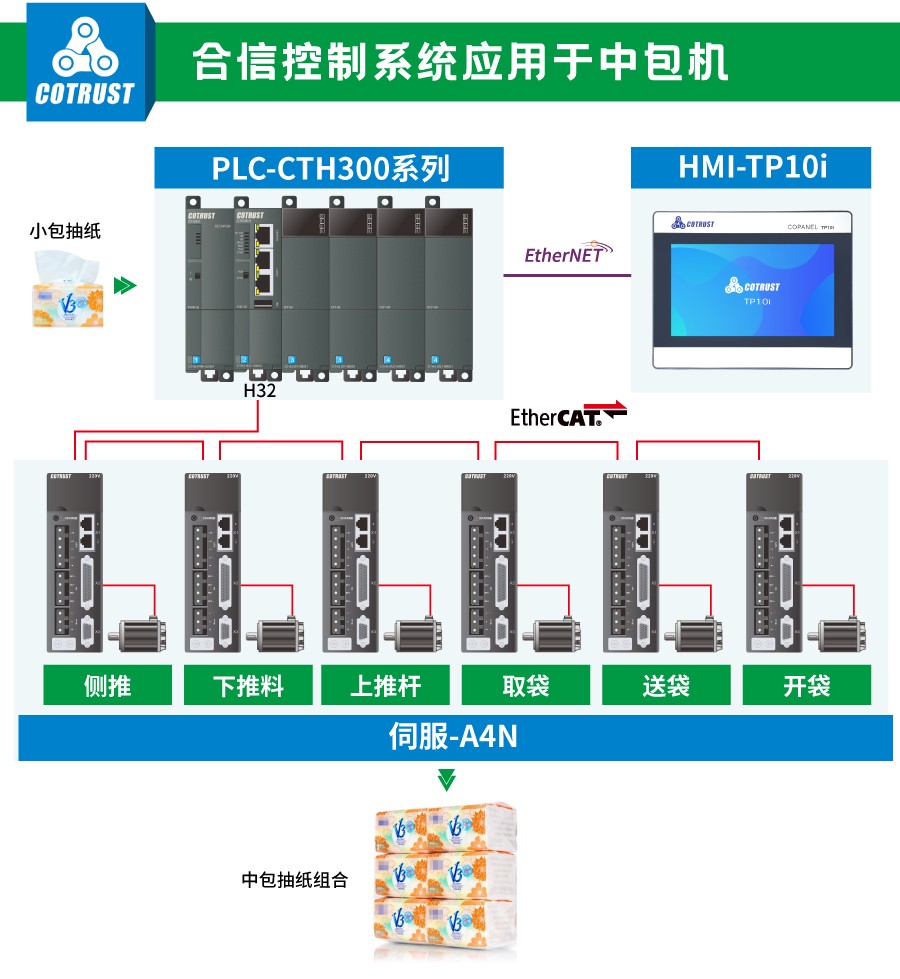

合信針對抽紙中包機控制要求，提供PLC+伺服+HMI整套控制系統。
方案解析

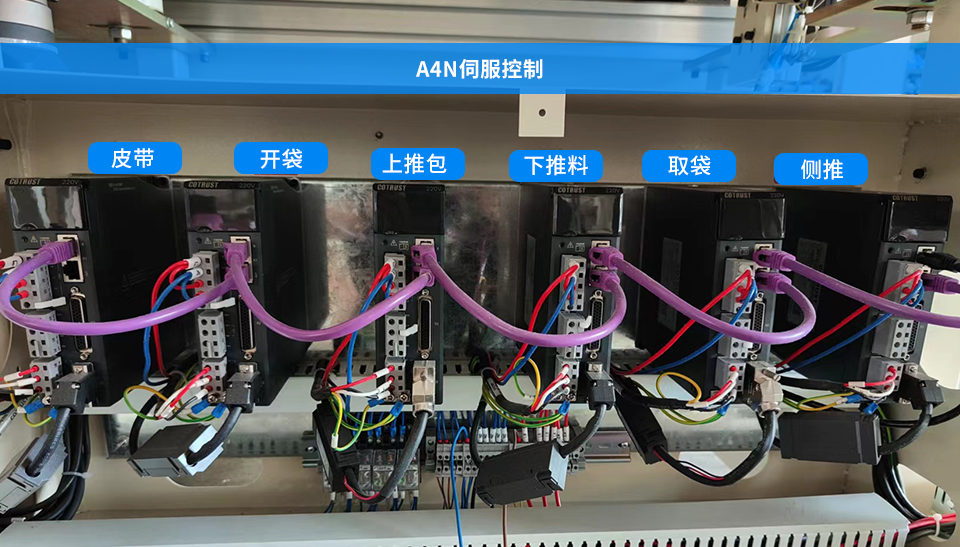

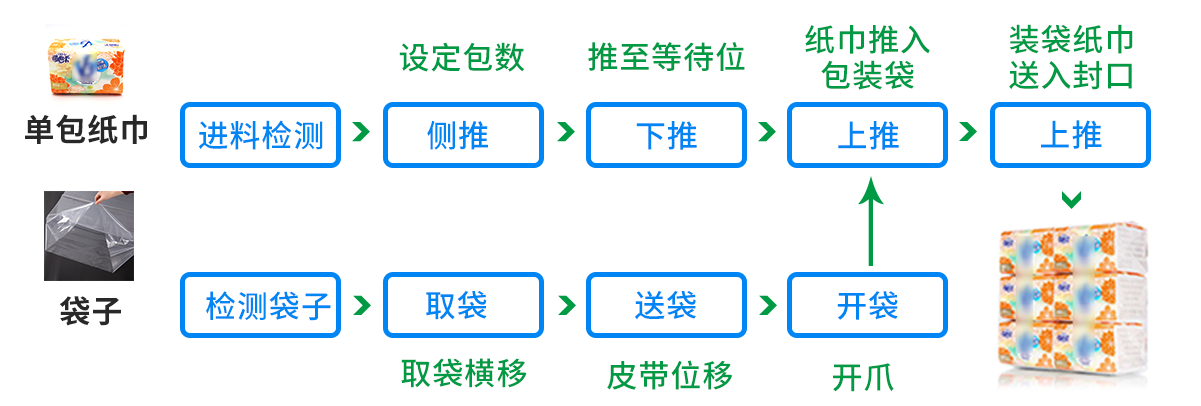

中包機設備方案采用合信CTH300系列總線型運動控制器H32進行主控，通過EtherCAT總線控制6套A4N伺服驅動系統，實現：①抽紙的單次側推包、②整提紙巾下推至等待位、③取包裝袋、④送袋至包裝位、⑤撐袋、⑥將整提紙巾推入包裝中，實現中包裝袋。
中包機觸摸屏系統

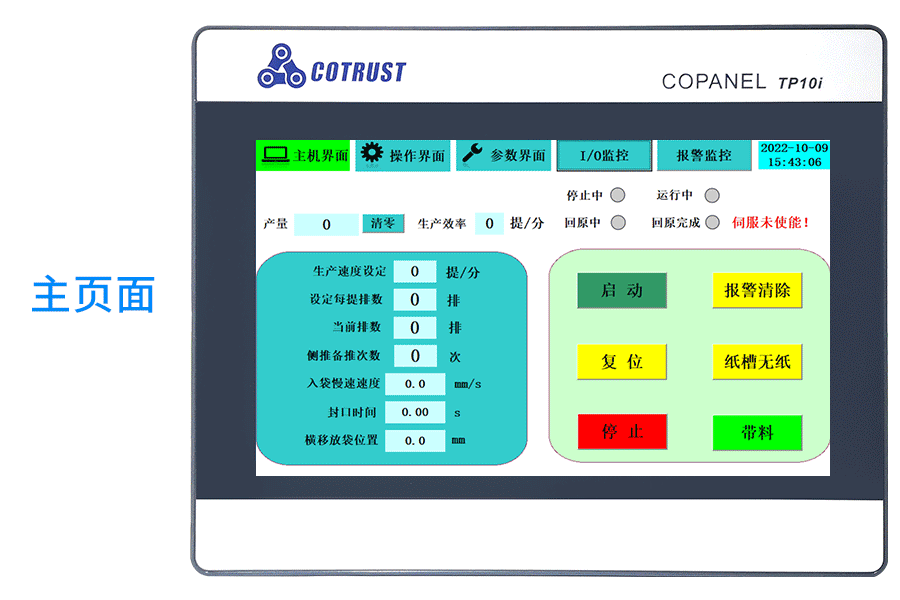

合信控制系統搭配TP10i系列人機界面，可以實現調整上推頭的位置，精度控制定位；根據袋長改變皮帶位移距離以及補償寬度；以及其他參數設置、顯示主頁面工作狀态等。

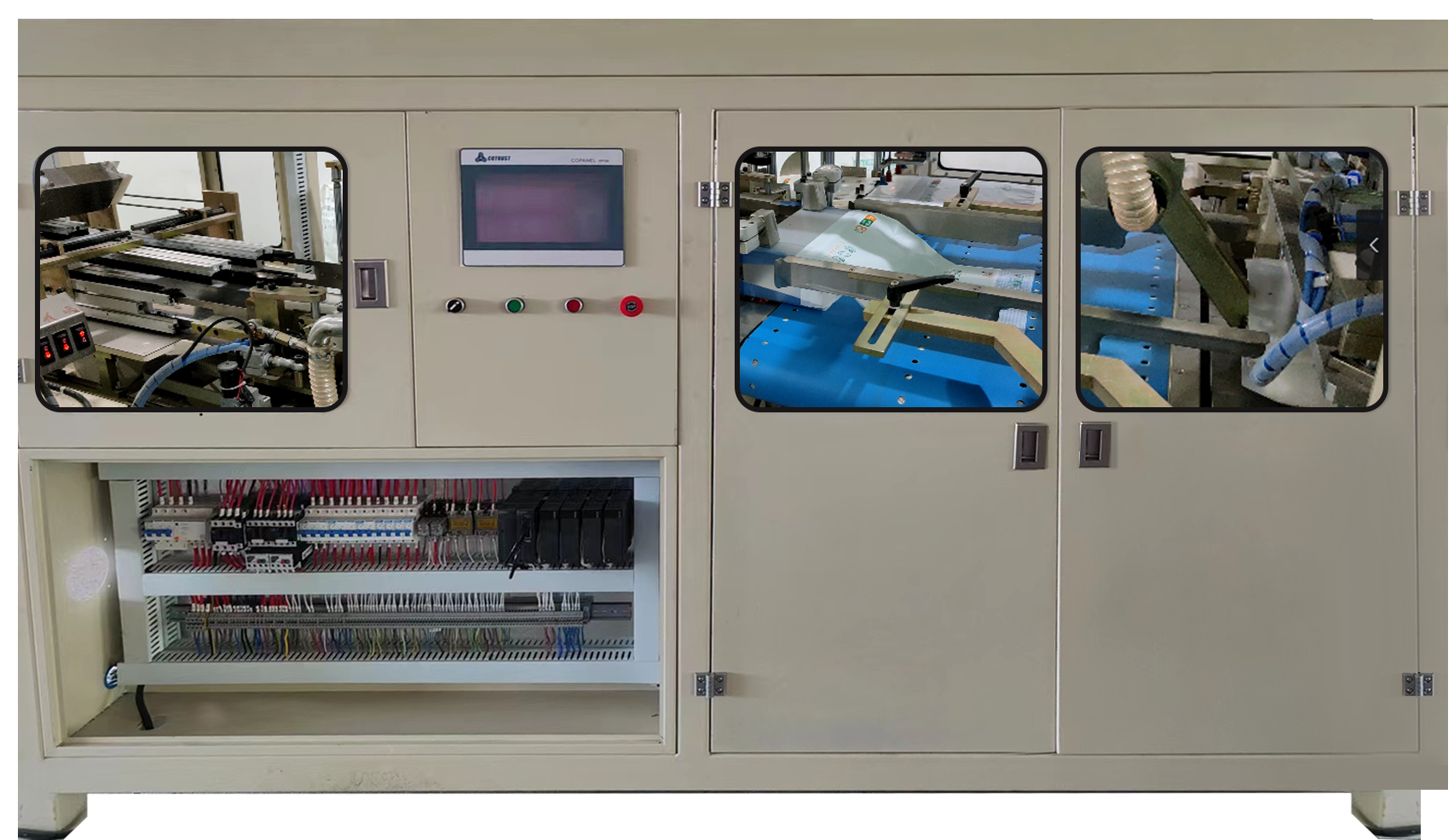

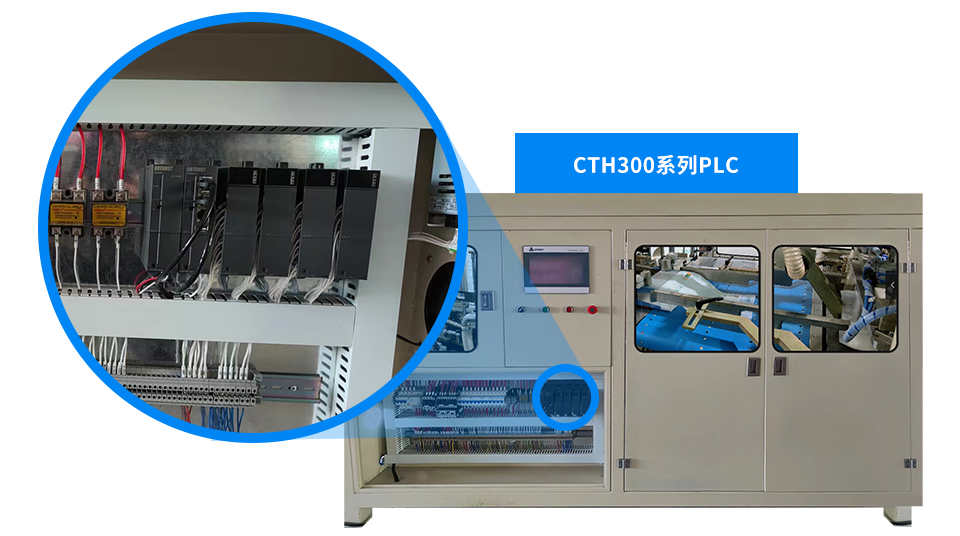

中包機現場-合信配置櫃
合信抽紙中包機解決方案，采用ECT總線通訊，搭配支持PLCopen标準運動控制庫的控制器，能有效提升包裝質量，确保包裝過程零誤差，輕松助力行業客戶提高效率。
-
TP10I 以太網觸摸屏（CTS6 T10I-CH032）
訂貨号：CTS6 T10I-CH032
規 格：10.1寸觸摸屏，真彩LCD-TFT，分辨率1024x600,256k色，1個RS485口，1個USB口，1個以太網口
查看詳情 -
A4N網絡型伺服驅動器
訂貨号：A4N-B1012-M200/A4N-B1015-M200/A4N-B2012-M200/A4N-B2015-M200/A4N-B4012-M200/A4N-B4015-M200/A4N-B7512-M200/......
規 格：A4N網絡型：功率範圍爲0.1-7.5KW；速度環帶寬1.2KHz；支持MODBUS RTU通訊協議和EtherCAT通訊協議；支持兩路探針輔助功能，鎖存位置；可選配支持2500線增量編碼器或17Bit總線式絕對值編碼器；支持振動抑制，剛性等級選擇，慣量識别。
查看詳情 -

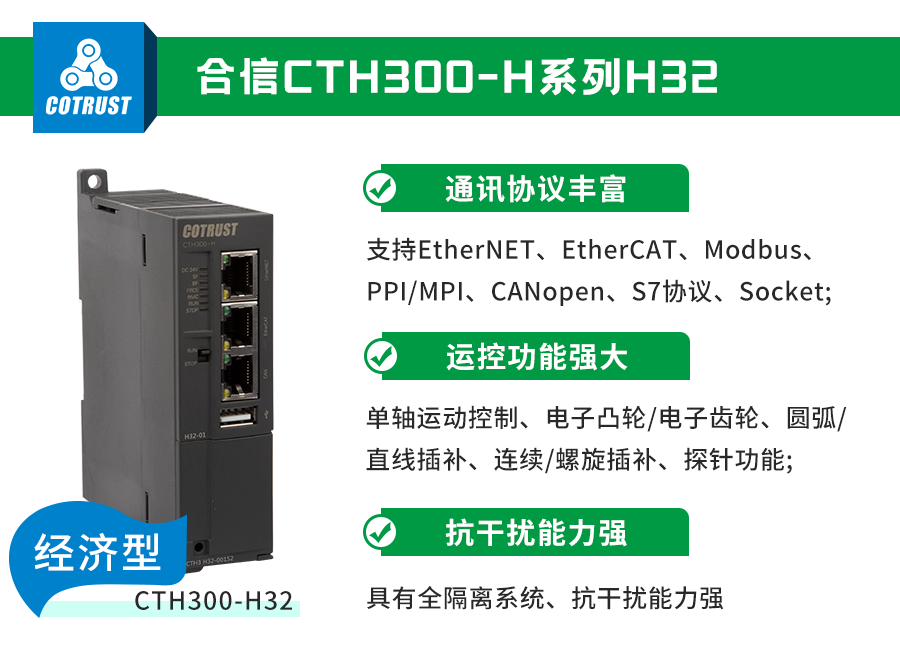

CTH300系列CPU （H32-01）
訂貨号：CTH3 H32-001S2
規 格：H32-01：256KB+2*64KB程序空間，1MB數據空間，32KB掉電保持數據空間，1個PPI/自由通訊口，1個以太網通信口，1個USB接口，1個CAN接口，1個EtherCAT通信口，支持單軸運動控制，支持直線/圓弧插補功能，支持連續插補功能，電子齒輪和電子凸輪功能，本體機架一個，不支持擴展機架。
