當你拿到一件商品或者一瓶好酒,最先看到的是什麼?

一定是标簽。

商品的一切信息,都在這小小的标簽紙上爲顧客呈現。


品味美酒佳肴,享受快樂人生;好标襯好酒,

今天揭開标簽背後的功臣:

機組式柔版印刷機。

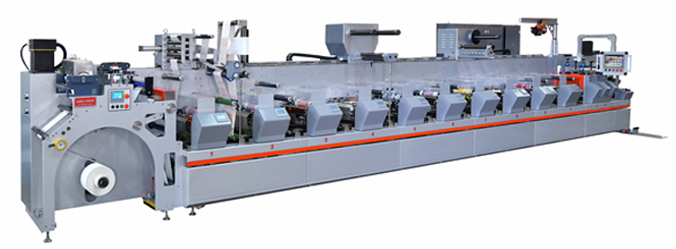

機組式柔闆印刷機

機組式柔版印刷機由程連線型柔闆印刷機、由相互獨立且水平排列并通過一根共用的動力軸驅動印刷單元組成。


标簽類柔印機主要應用于紙類不幹膠和酒标的印刷,此類柔印機功能相對齊全,爲了擴大适用範圍,幾乎可以包含柔版印刷機的所有連線功能,如上光、覆膜、燙金、分切、打孔、絲印、及凹印單元等裝置,成爲柔印聯合成産線。

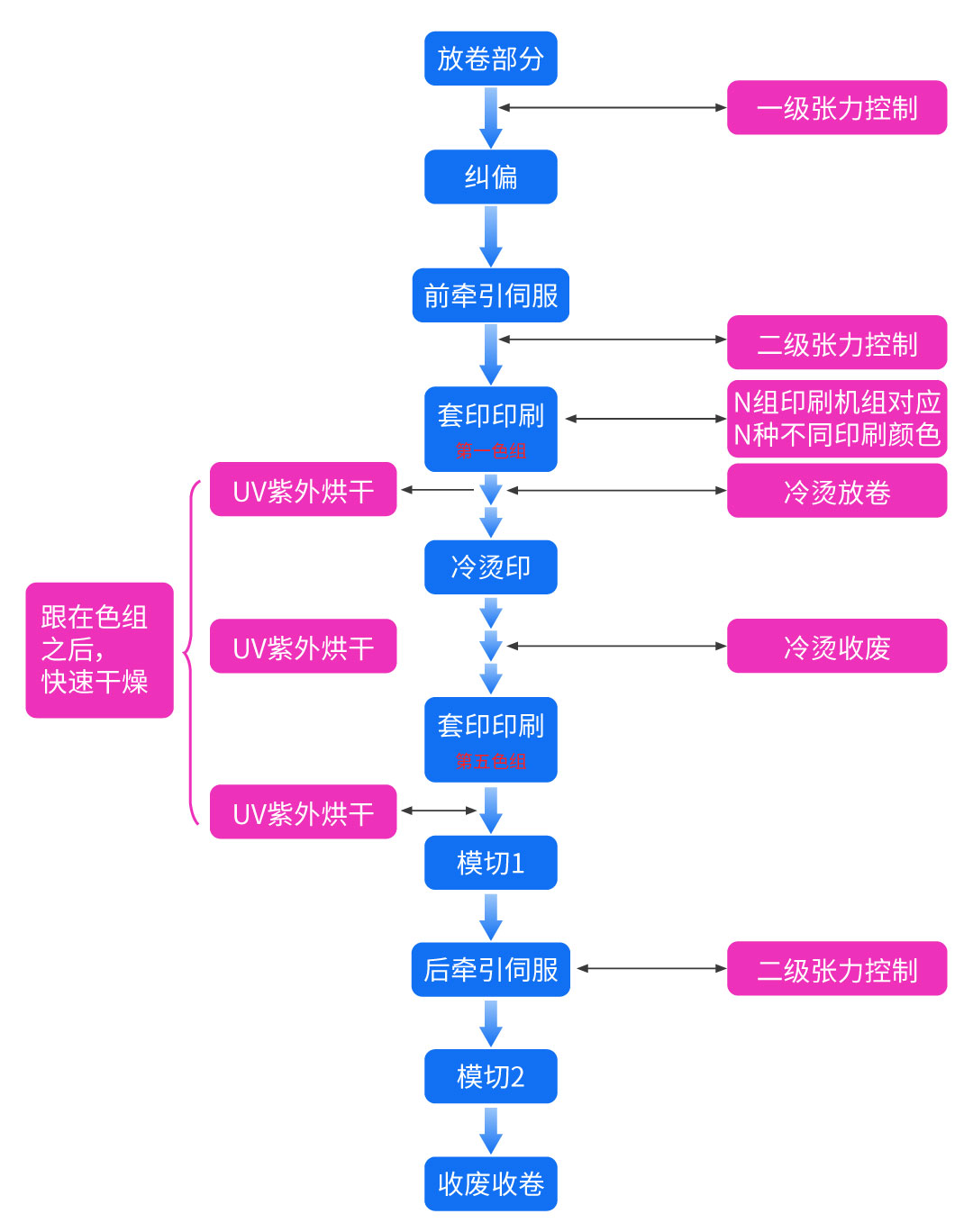

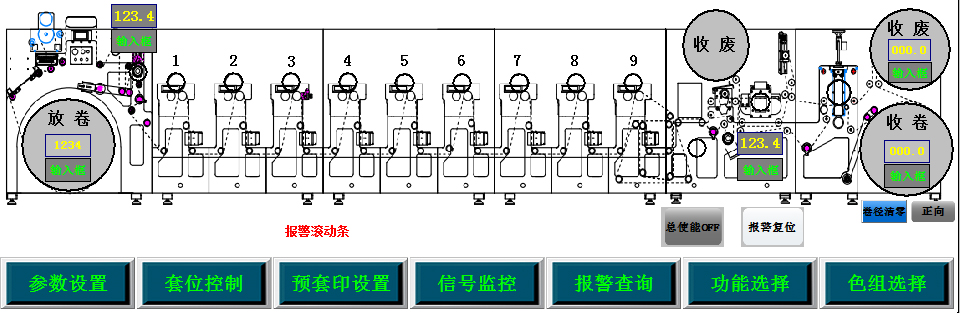

柔版印刷機主要由解卷給料、印刷、幹燥、複卷收料4個部件組成。




機組式柔闆印刷機-合信控制方案

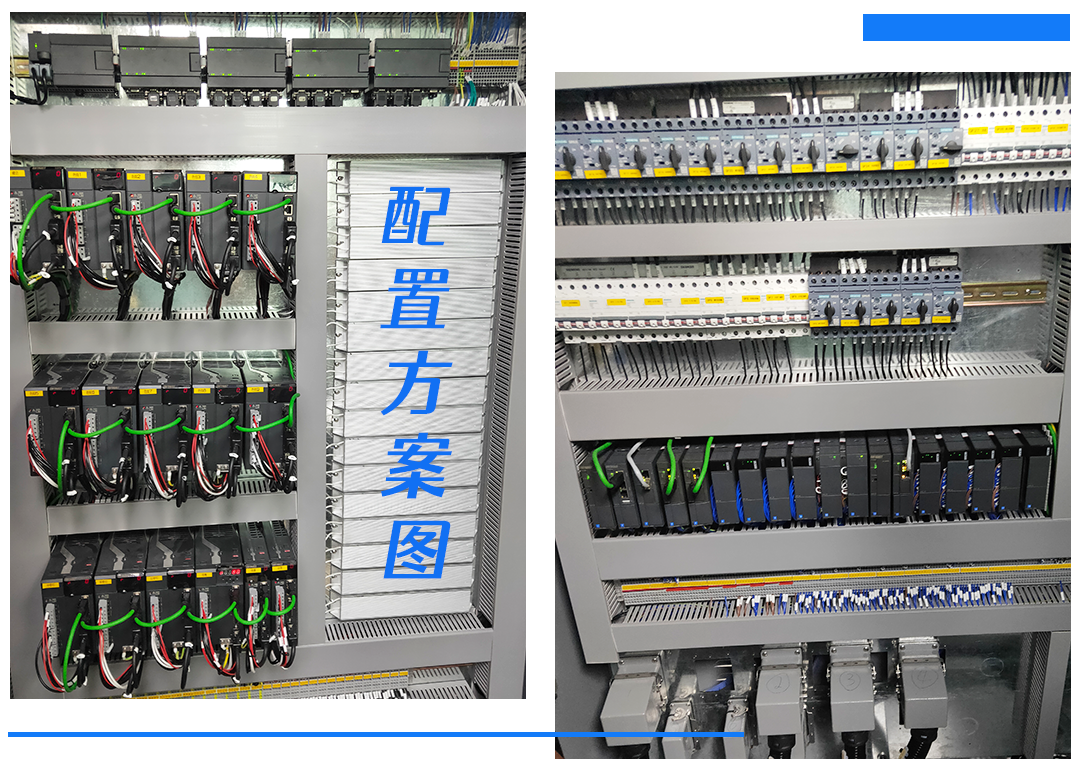

機組式柔版印刷機采用合信技術全套自主控制和驅動系統,由CTH300 PLC(内置張力控制算法、套色疊加功能)、CTSC-200 系列PLC與EM260印刷專用控制模塊,A4伺服驅動器組成。采用張力控制、邊位控制、套準控制、印品觀察等測控裝置及機械狀态監測與故障診斷系統,實現套色精準,松緊均勻,端面整齊,快速穩定的印刷卷料。

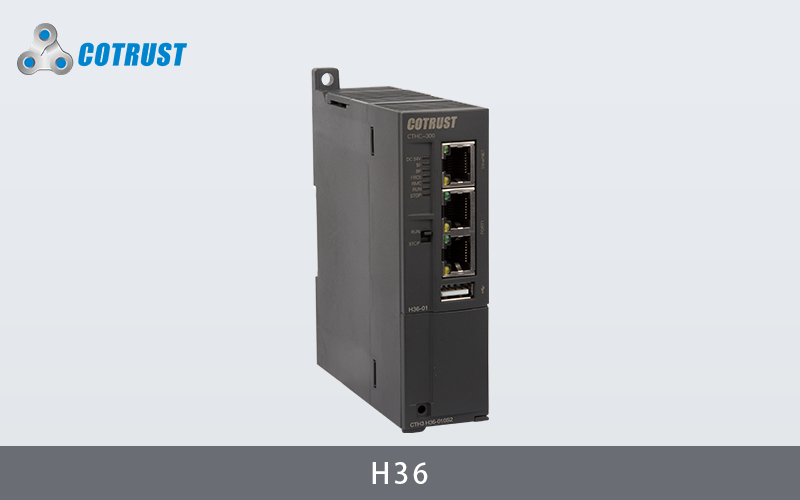

CTH300系列PLC—— H36


本系統中主要有兩級張力控制:一級張力控制(收放卷)、二級張力控制(前後牽引),由于印刷機套色對張力要求很高,紙張的張力控制需平穩、穩定,在PLC 控制中,運用合信CTH300系列H36内置張力PID控制兩級張力,确保印刷機張力穩定。H36最多支持64個EtherCAT從站,控制器通過EtherCAT的快速運動控制總線,支持PLCOPEN的軸控指令,可實現對驅動器的高精度同步及套印控制。

EM260印刷專用同步控制模塊

EM260印刷專用模塊是專門面向印刷行業推出的産品,由CTSC-200 PLC調用庫程序控制。EM260可用于控制4路印刷色組伺服。EM260與合信PLC、伺服聯合應用,實現多軸輥筒的嚴格精确的位置同步。

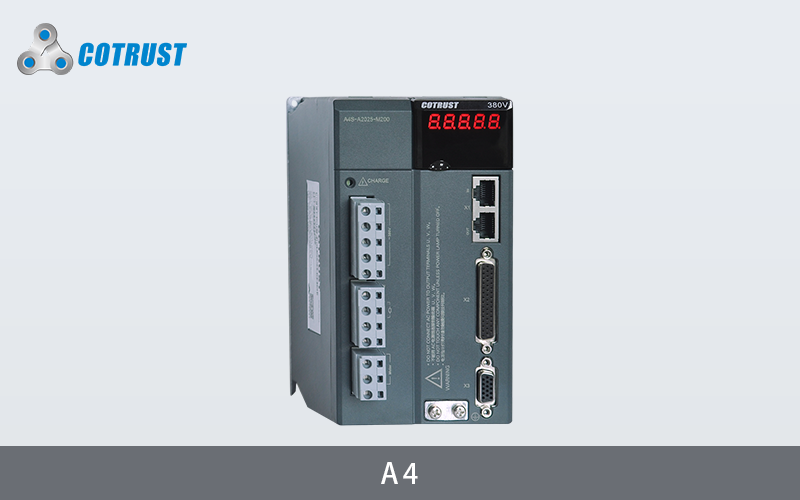

A4系列伺服——A4


本系統中印座的印輥與版輥均由獨立的A4伺服控制;A4控制制動糾偏系統同時實現跟蹤色标糾偏和跟蹤邊紙糾偏,确保精确分切小紙邊,降低廢品率。前後牽引伺服通過與張力傳感器形成閉環控制系統,通過CTH300 PLC中的張力算法,控制各個色組間承印物的印刷張力。

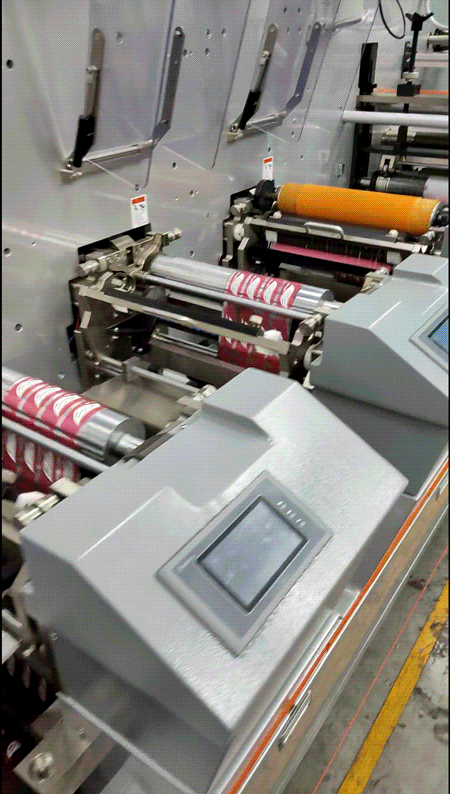

應用現場

合信控制方案優勢

優勢1

合信PLC采用内置PID張力算法可以實現在高速運行(150m/min)的情況下,成卷承印材料到達印刷部件之前,控制速度、張力、橫向位置,套印穩定。

優勢2

本系統換卷斷料可以保證迅速回到套印位置,收卷松緊均勻,端面整齊,外援輪廓規矩。

優勢3

本系統張力補償控制采用自我檢測系統,可以對不同的承印物做出最佳的張力控制。
