是标簽!!!沒錯吧~
今天小合給大家介紹的就是給予包裝商品身份(貼上身份标簽)的貼标機。

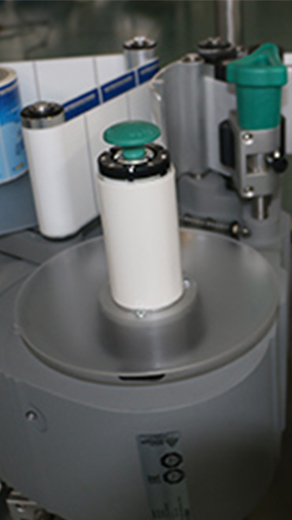

No.1立式貼标機
2021--COTRUST
貼标時物料處于站立的姿勢,常用于較大的瓶體、盒子等物料。圓瓶類産品可實現圓周、半圓周、圓周定位貼标等功能。

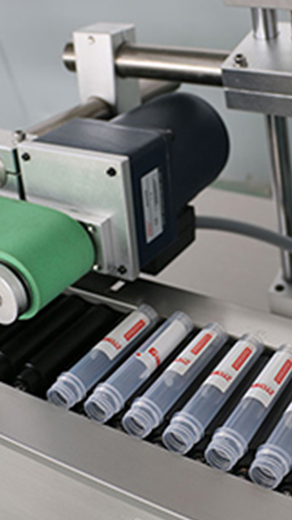

No.2卧式貼标機
2021--COTRUST
貼标時物料處于躺卧的姿勢,常用于細小的瓶體,特别像口服液瓶、安瓿瓶等。

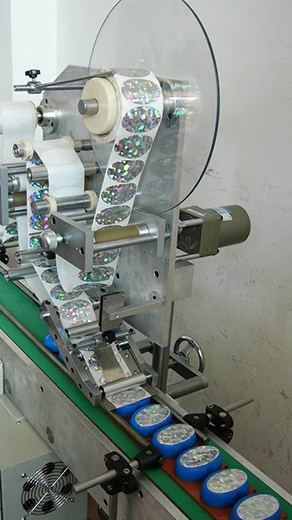

No.3平面貼标機
2021--COTRUST
适用于多類産品的上平面的貼标,如紙盒、書本、文件袋、塑膠殼等。

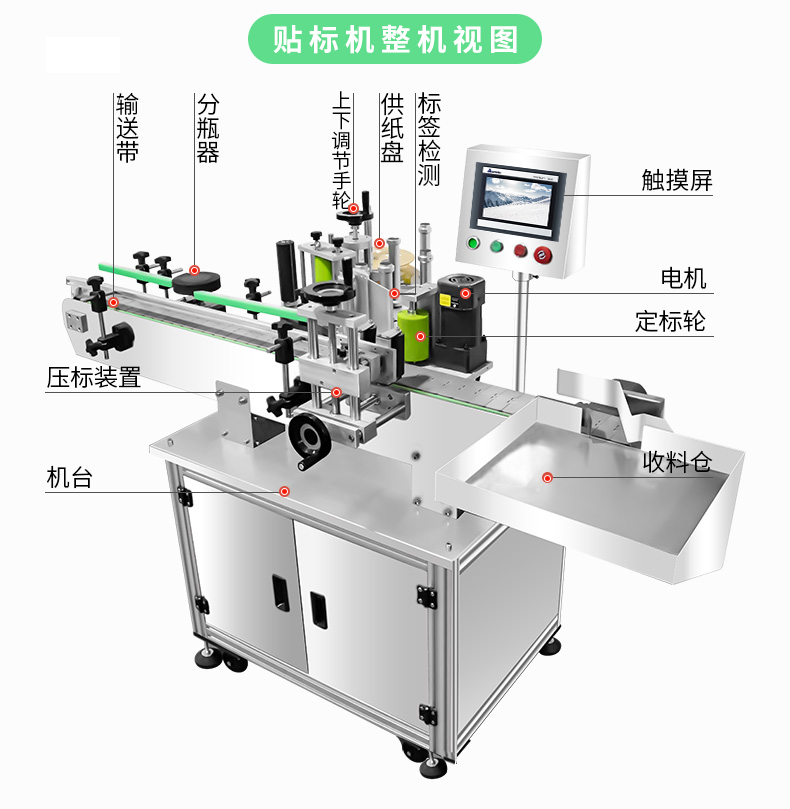

貼标機工作原理
貼标機的機械系統包括一個驅動輪,一個貼标輪和一個卷軸。
驅動輪間歇性的拖動輸送帶運動,标簽帶從卷軸中被拉出,同時經過貼标輪,貼标輪會將标簽粘貼在來料上。
感應器檢驗到商品的數據信号,傳送數據信号到貼标自動控制系統,在适當時刻送出标簽貼紙,吸附标識的吸頭降低貼标并覆标,随後退還原點吸附下一張标識,等候下一個貼标數據信号,一張标識的粘貼姿勢完成。
分瓶機構將商品分離後,感應器檢驗到商品經過,傳到數據信号到貼标自動控制系統,在适度部位自動控制系統操縱電機送出标識并粘貼在商品待貼标部位上,商品流過覆标設備,覆标帶推動商品旋轉,标識被滾覆,一張标識的粘貼姿勢完成。(或者商品旋轉中另外貼标和覆标 )
貼标機可廣泛應用于食品、玩具、日化、電子、醫藥、五金、橡膠、印刷等行業 。
貼标機控制系統

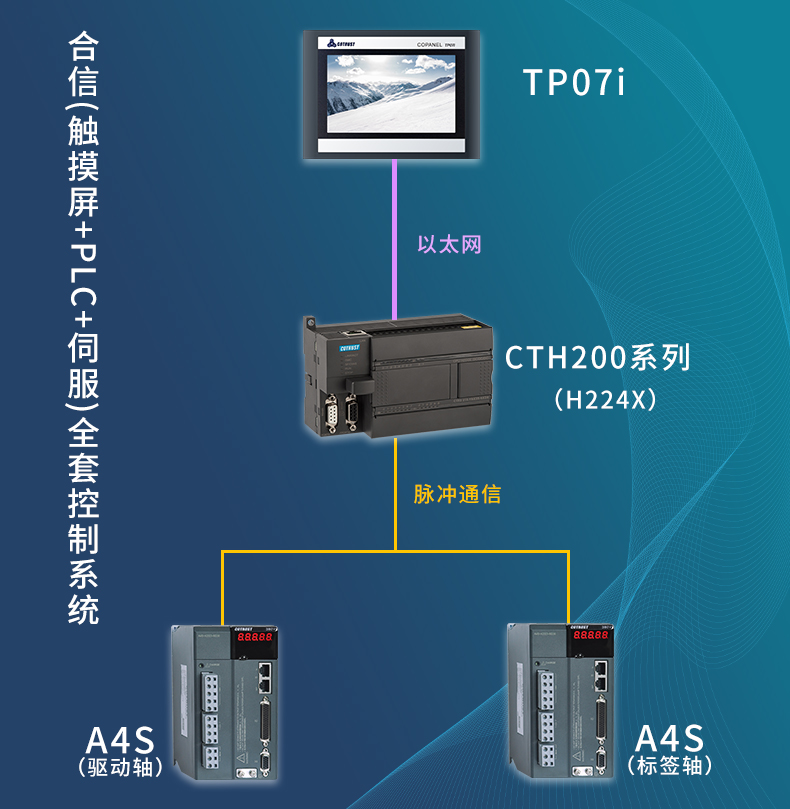

本次方案介紹的機型采用
合信(觸摸屏+PLC+伺服)全套控制系統
貼标機設備采用合信CTH200系列PLC高性能H224X進行控制,搭配合信TP07i以太網觸摸屏,2軸分别由合信旗艦版A4系列伺服A4S進行驅動。
H224X具有外部中斷功能,可實現定點貼标,标簽軸與卷軸互相聯動,卷軸上采用了開環的位置控制,用來保持标簽帶的張力,
A4S快速響應确保标簽不斷起停定位精準。實現了高速高精度的全自動貼放标簽。

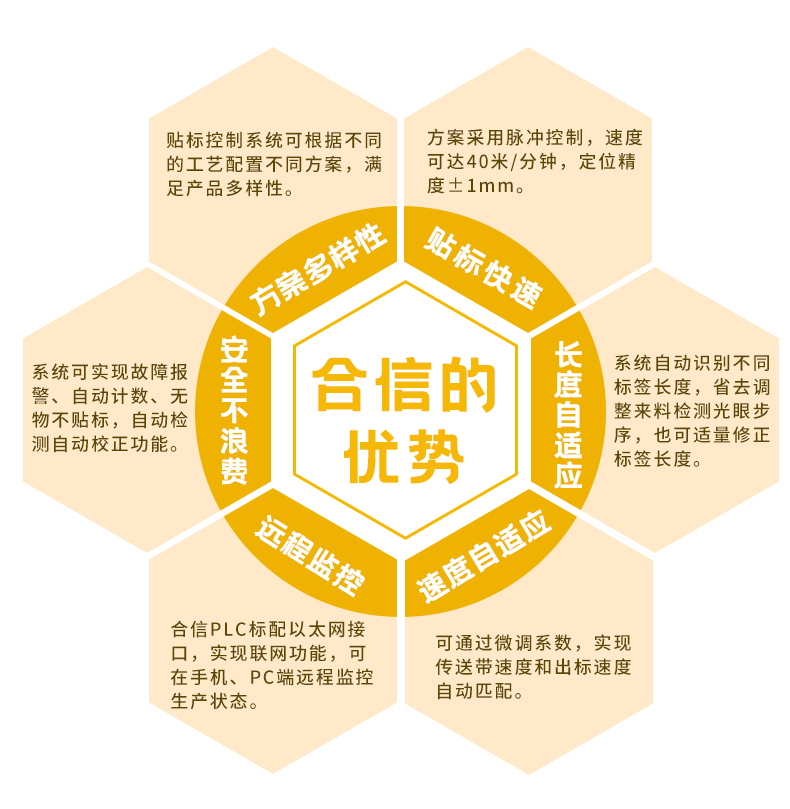

合信貼标機控制系統優勢

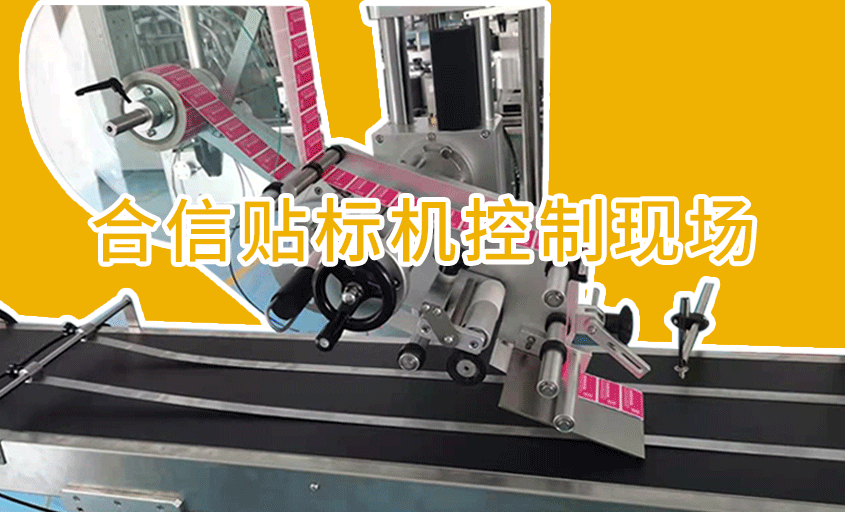

一起來看看合信控制系統在貼标機上的應用吧~
-

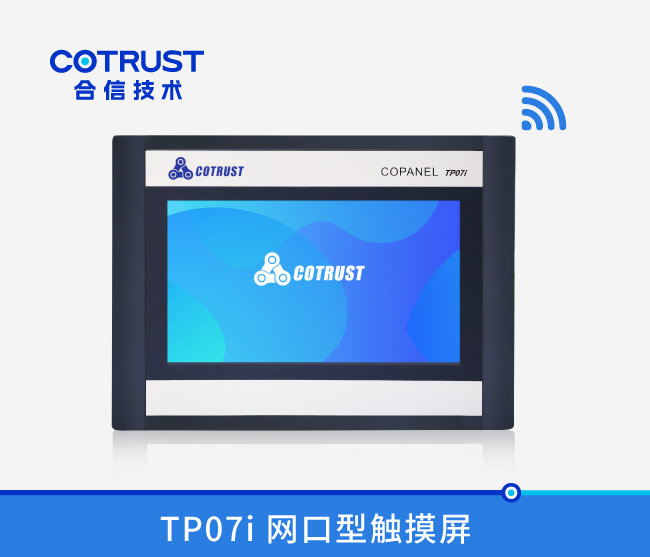

TP07I 以太網觸摸屏(T07I-CH030)
訂貨号:CTS6 T07I-CH030
規 格: 7寸觸摸屏,真彩LCD-TFT,分辨率800x480,256k色,1個RS485口,1個USB口,1個以太網口,支持WIFI擴展
查看詳情 -

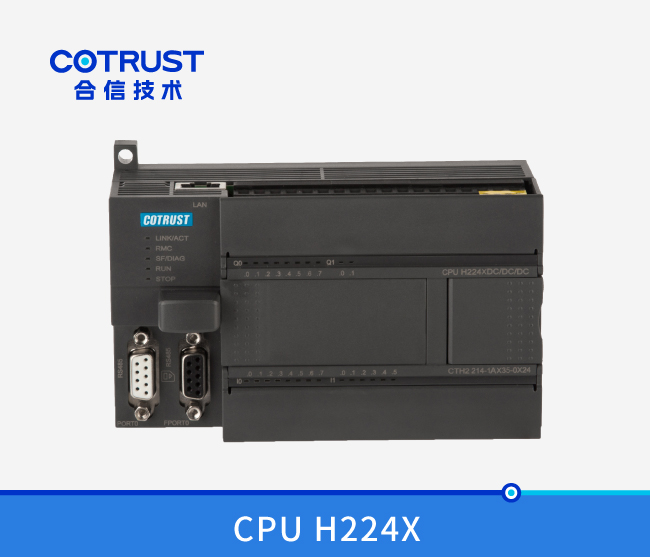

CPU H224X,(214-1AX35-0X24/214-1BX35-0X24)
訂貨号:CTH2 214-1AX35-0X24 /CTH2 214-1BX35-0X24
規 格:CPU H224X,16KB程序空間/108KB數據空間,24VDC電源,14DI/10DO晶體管源型輸出,0.5A,1個PPI口,1個自由口,1個以太網口,兩路20KHz(PTO/PWM)或兩路100KHz輸出(Pulse/Dir),數據永久保存,支持模拟量和CAN擴展闆,支持西門子S7協議; CPU H224X,16KB程序空間/108KB數據空間,220VAC電源,14DI/10DO繼電器型輸出,2A,1個PPI口,1個自由口,1個以太網口,數據永久保存,支持模拟量和CAN擴展闆,支持西門子S7協議;
查看詳情 -
CPU H224X(214-1AX33-0X24/214-1BX33-0X24)
訂貨号:214-1AX33-0X24/214-1BX33-0X24
規 格:CPU H224X:16KB程序空間/108KB數據空間,24VDC電源,14DI/10DO晶體管源型輸出,0.5A,1個PPI,1個自由通訊口,1個以太網通訊口,2路50KHz輸出(Pulse/Dir或PTO/PWM)/CPU H224X:16KB程序空間/108KB數據空間,220VAC電源,14DI/10DO繼電器輸出,2A,1個PPI,1個自由通訊口,1個以太網通訊口
查看詳情 -

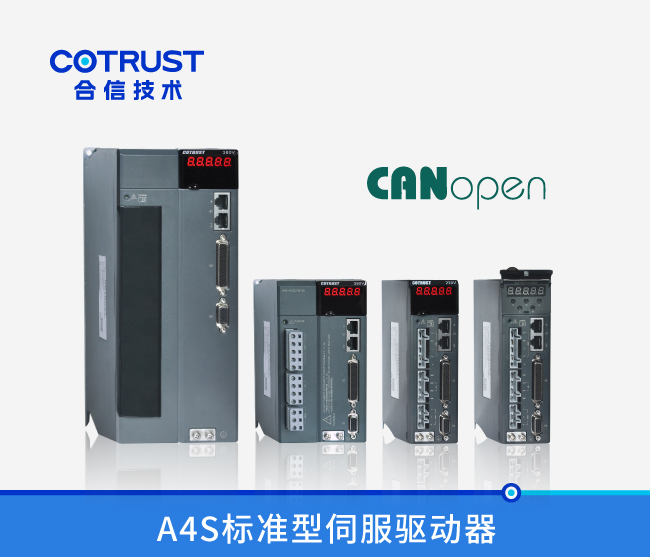

A4S标準型伺服驅動器
訂貨号:A4S-B1012-M100/A4S-B1015-M100/A4S-B2012-M100/A4S-B2015-M100/A4S-B4012-M100/A4S-B4015-M100/......
規 格:A4S标準型伺服:功率範圍0.1-7.5KW;可選配支持2500線增量編碼器或17bit總線式絕對值編碼器;支持MODBUS RTU和CANopen通訊協議。
查看詳情
