物流方案②:智能高速環形交叉帶分揀系統

物流方案②:智能高速環形交叉帶分揀系統

2022.11.09

你下的單,正在超你飛奔而來~

✦  +

合信爲物流行業分揀設備提供自動化控制系統。

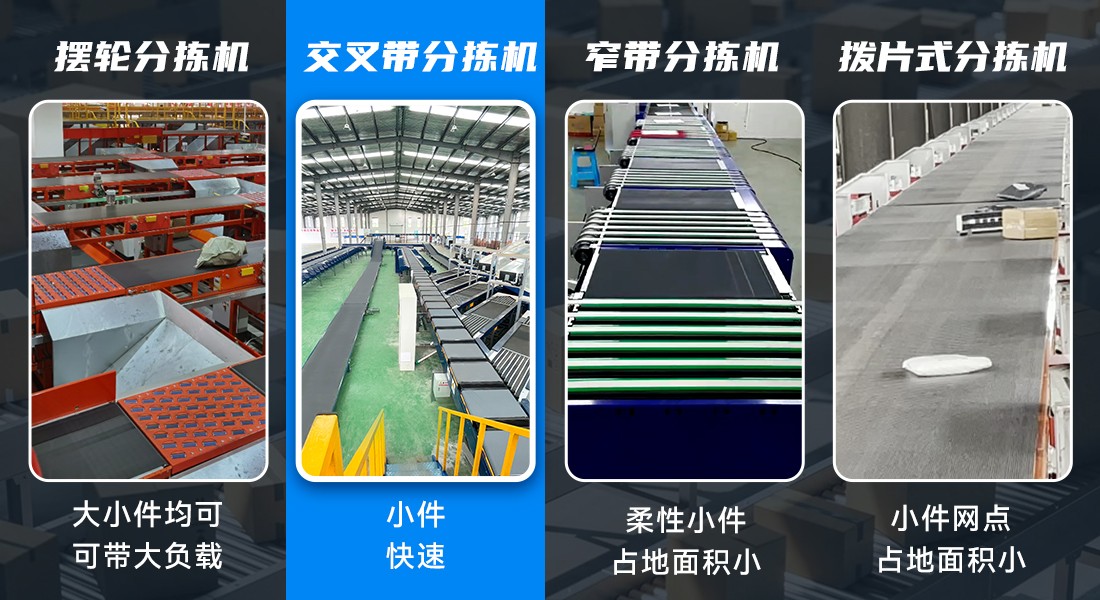

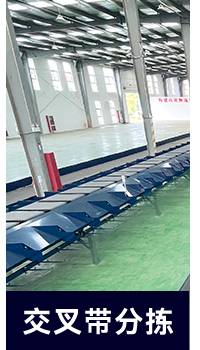

交叉帶分揀機

交叉帶分揀機更能滿足國内高占比的電商中小包裹的分揀需求,尤其适用于對分揀速度有高要求的分撥中心及大型網點。



交叉帶分揀機

應用場景

由傳輸皮帶、供包台、分揀小車、讀碼稱重系統、落包系統等部件構成,可以長時間且大批量的處理包裹的輸送及分揀操作,适合于訂單繁雜、品種衆多、多重分揀、高效能等需求的分揀環境。


環線小車運行速度可達2.5m/s,分揀能力可達2萬件/小時。


用途廣泛

01

廣泛應用于各大電商倉儲、快遞中心、服裝、食品、醫藥、化妝品、圖書等行業。

降本增效

02

模塊式組裝的方式進行靈活的配置,可以适用各種不同的場地需求,提升分揀效率、準确率和降低人工成本。

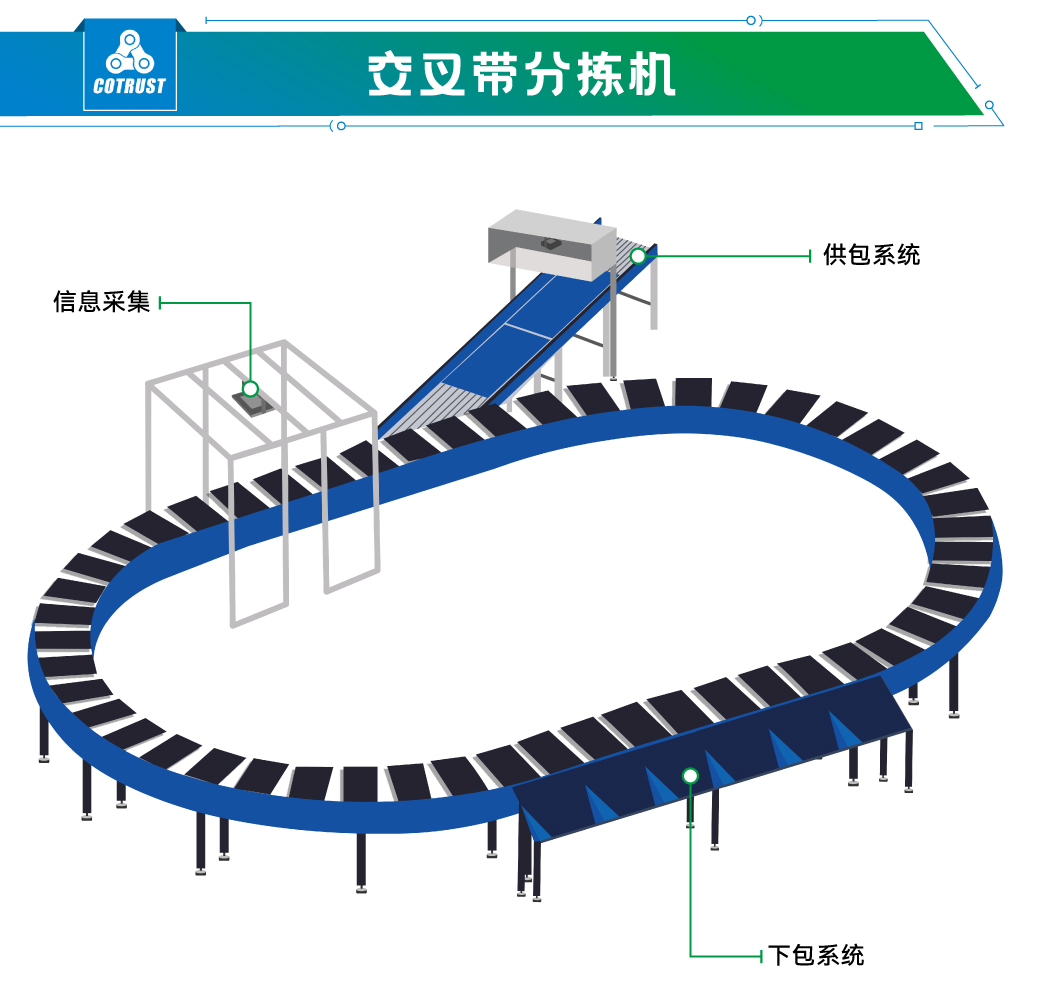

環形交叉帶分揀機可以實現從供包系統導入分揀小車進行分揀,由交叉帶下包系統完成包裹物理位置的分類存放,從而達到包裹分揀功能。



交叉帶分揀機

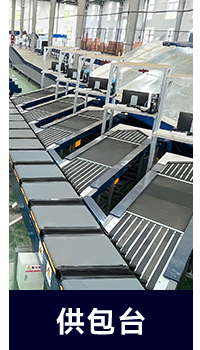

供包台系統

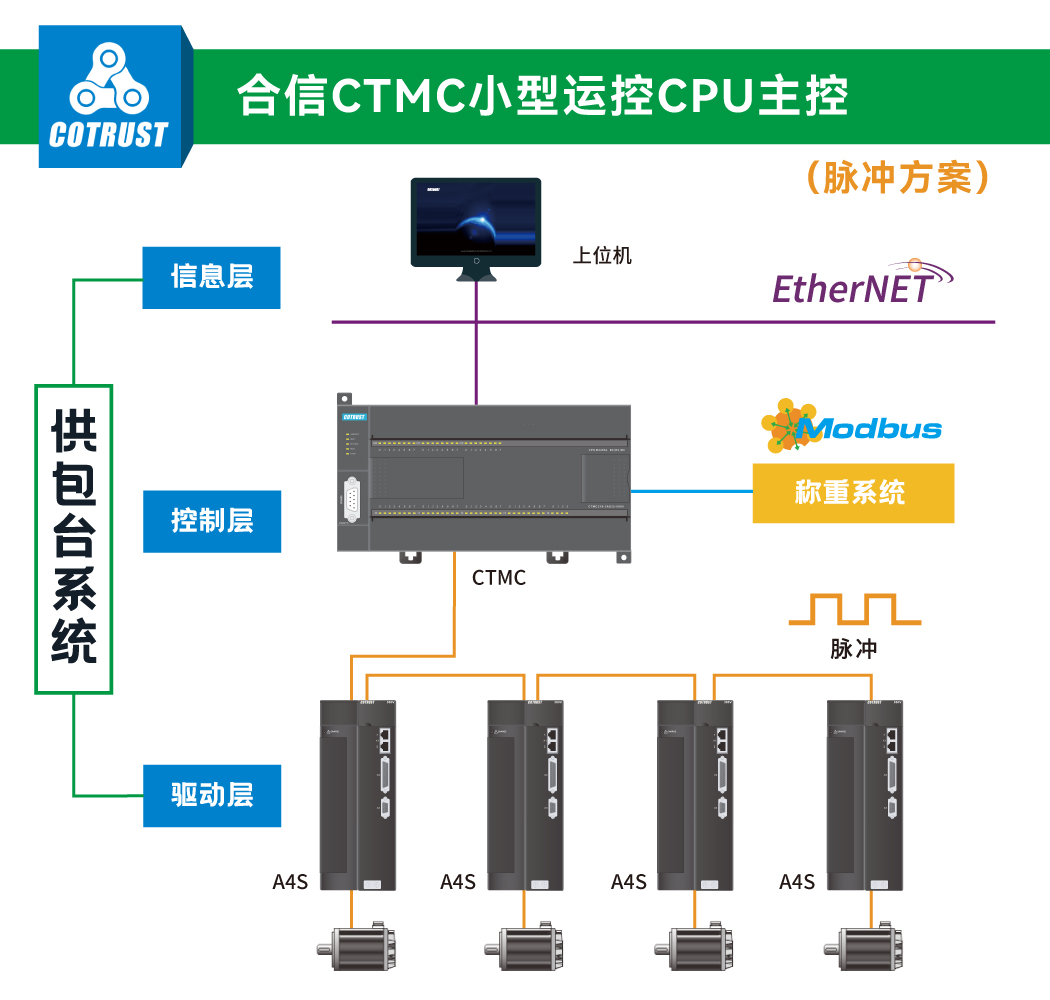

自動供包設備由供包控制器PLC、多節供包皮帶、交流伺服電機、動态重量稱、光電位置檢測開關、光幕和條碼閱讀器等組成。

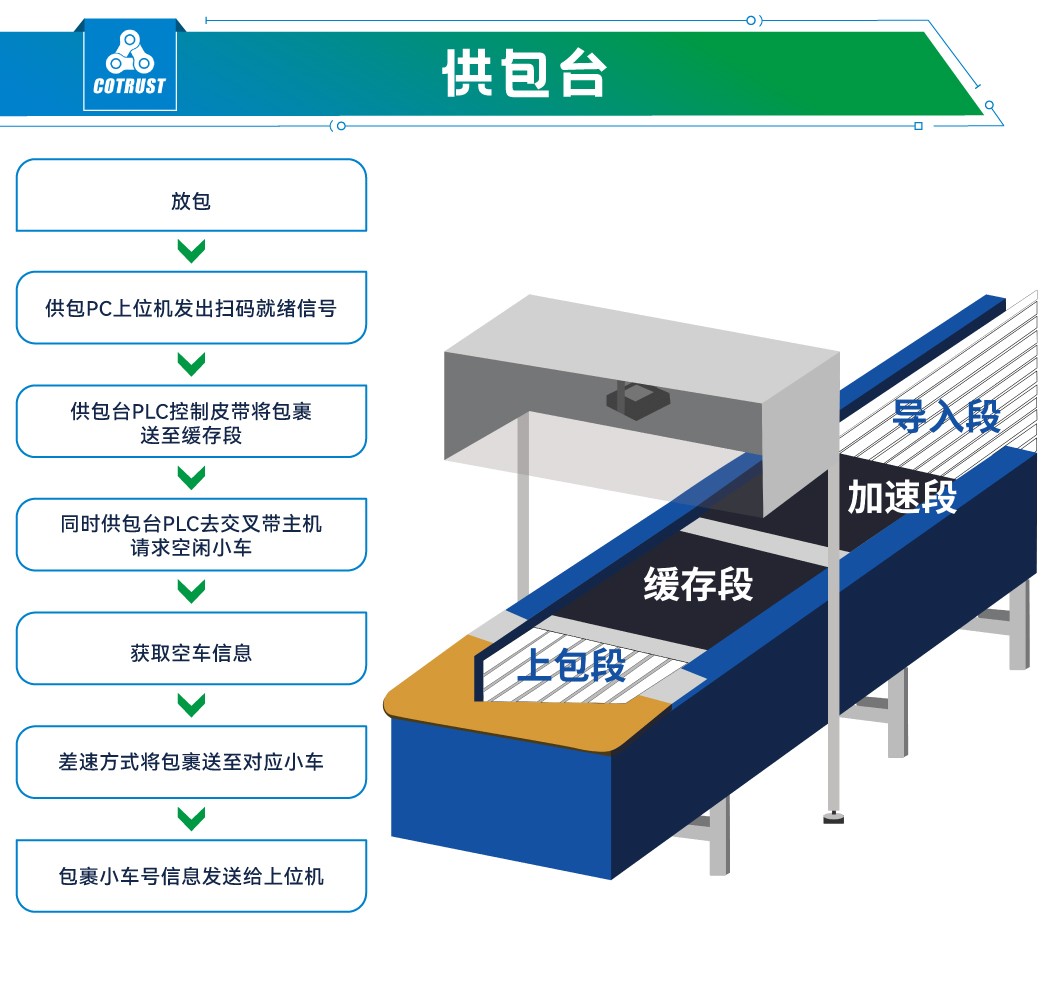

供包台設備供包台系統是將包裹掃碼稱重後,將包裹精确的運送到小車上。一般由多段傳送帶組合而成,分爲上包段、緩存段、加速段和導入段。


供包控制系統PLC通過A4伺服單機使供包皮帶 轉動,把包裹準确送上分揀小車。動态稱重模塊、光電檢測開關等分别在重量和位置上進行測量,采集數據以便能準确上包。


交叉帶分揀機

下包系統

交叉帶要將供包台送上來的包裹,根據WCS的下包方案,將包裹輸送到落格位置時進行抛件動作。

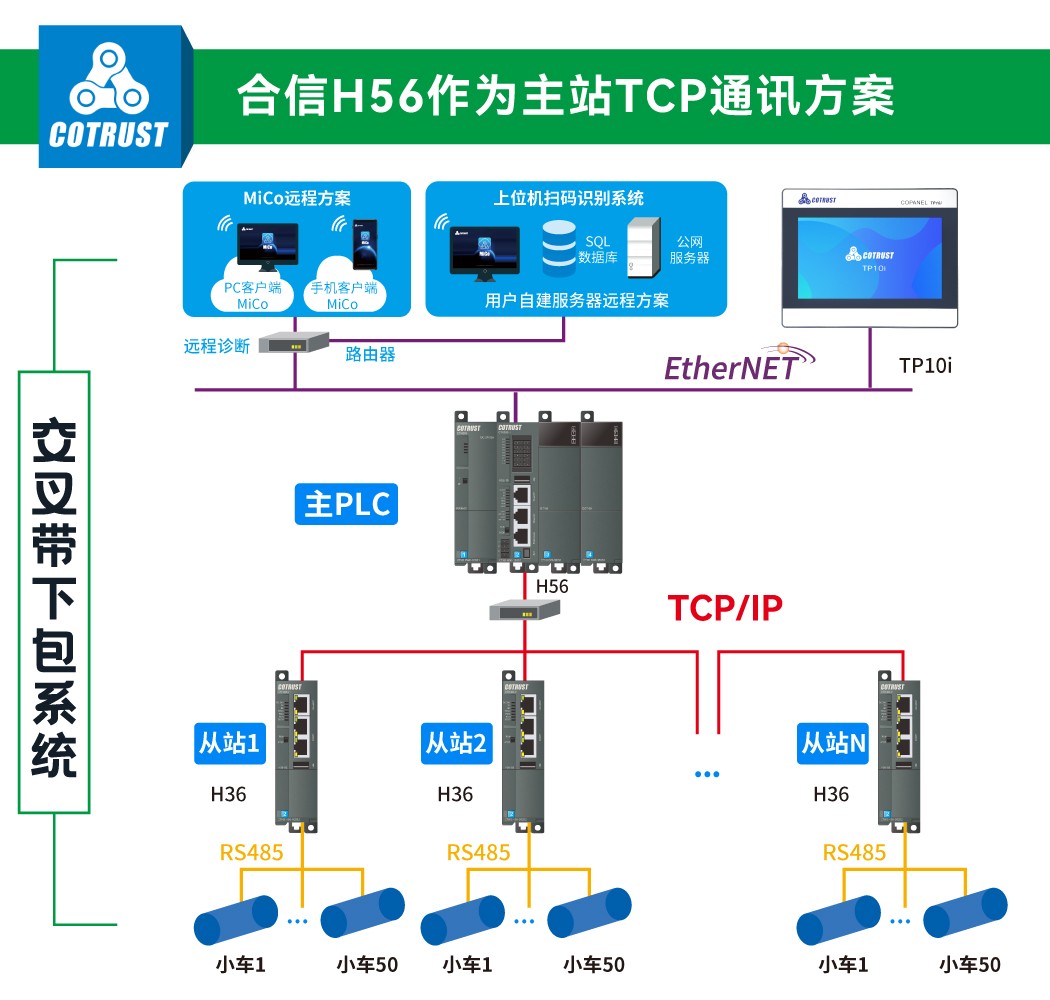

交叉帶下包系統主控制器PLC,控制直線電機并測速計算小車位置,處理與20-30個供包台和環線小車PLC之間的通信,協調安排包裹上包及下包的動作,保證各站通信之間的快速通信,任務繁重,但是PLC執行高效,控制器能在極短的控制周期完成控制。


分揀機設有主PLC,主PLC與小車從站PLC采用無線通訊,從而實現雙向數據傳送;

條碼掃描器定位控制技術,實現讀取分揀小車的精準位置,同時提高分揀小車的定位精度和可靠型,從而實現對分揀小車的連續閉環調速,提升上下包可靠性,減少錯包率。


合信交叉帶分揀機

方案特點

01

整套控制系統更好用,調試快

合信整套控制系統(PLC+伺服+HMI)适應性強,配置靈活,廣泛應用,可根據用戶需求定制。

02

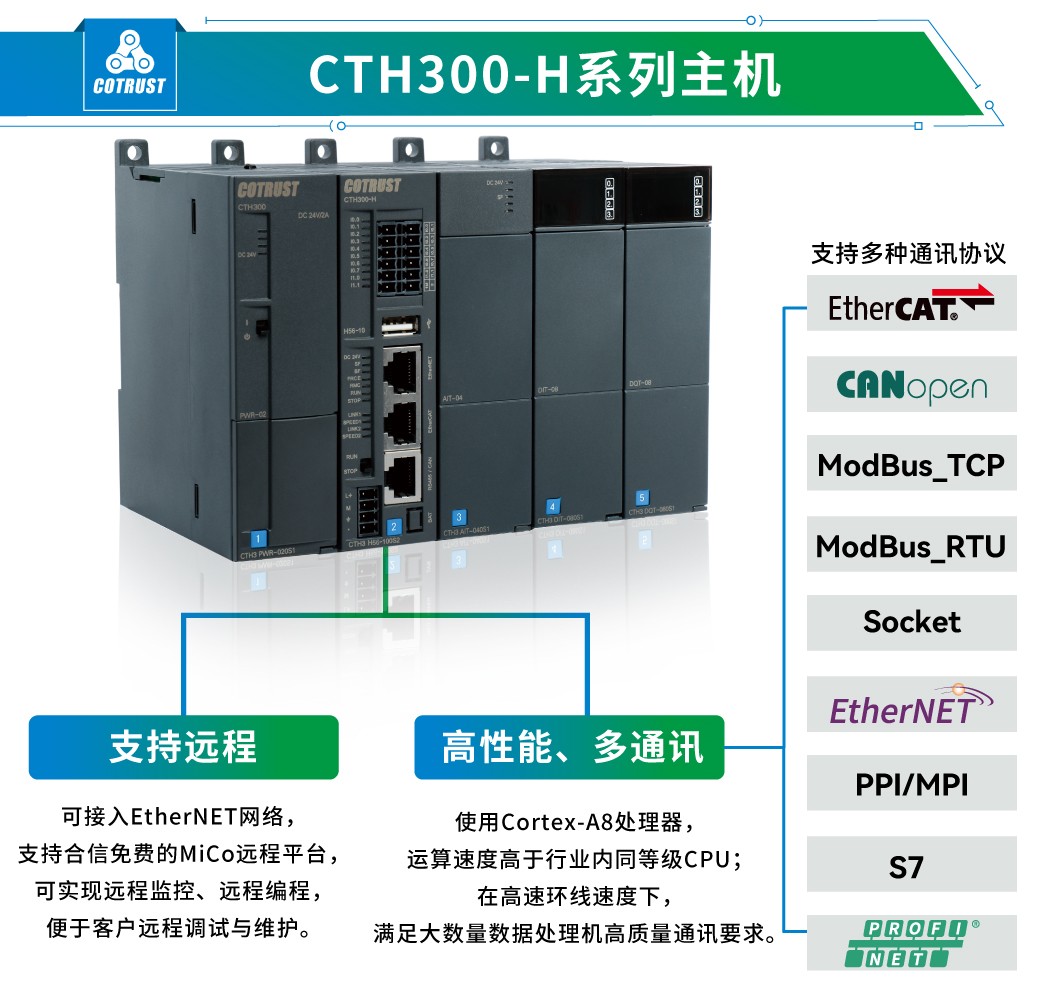

CTH300-H系列PLC

合信PLC性能滿足高速環線速度下,大數量數據處理及高質量通訊要求,實現精準上包以及精準實時位置采集。


H56-10特點

自帶高數計數輸入點,可實現環線的精準測速,實時位置采集;

H36-02特點

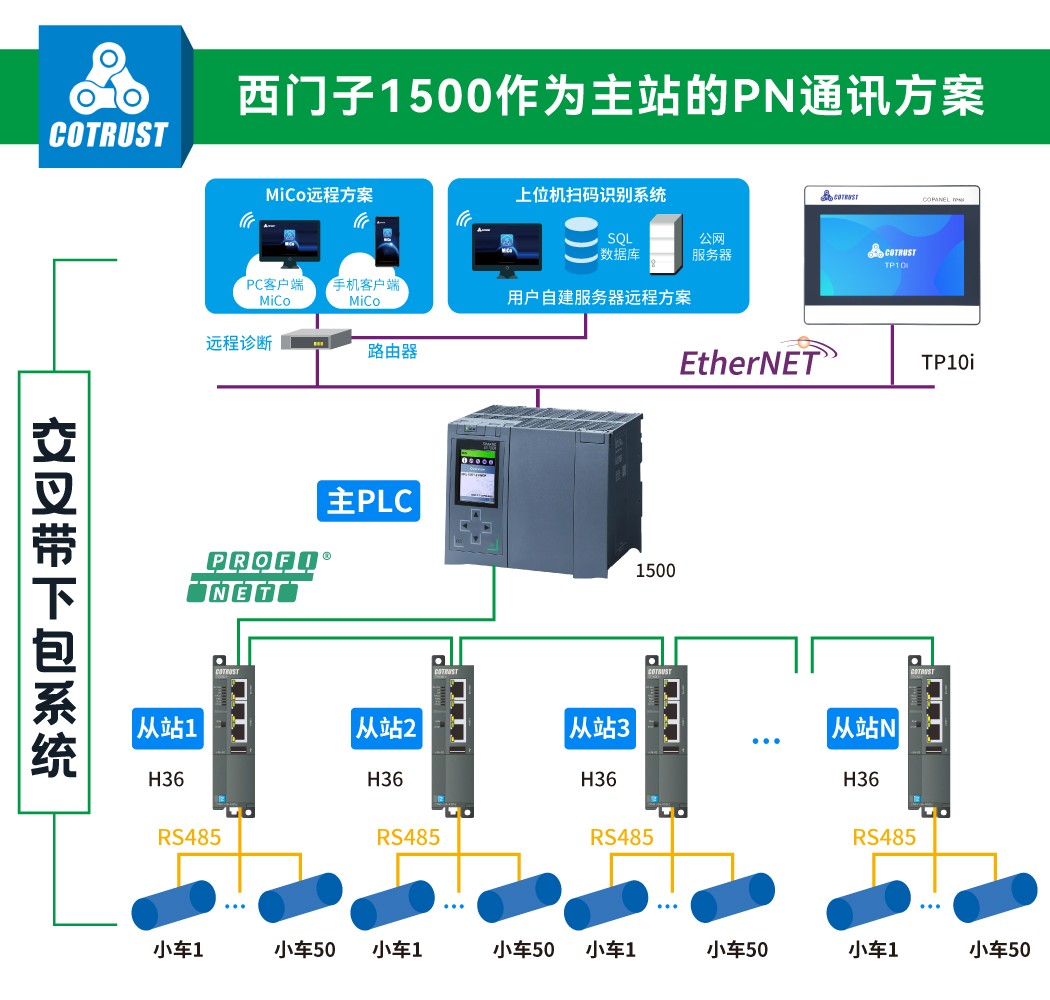

雙串口雙網口,支持PN通訊,可輕松實現50台小車的控制;在不改變原有1500主控系統架構的基礎上,可實現無縫切換供包台和環線小車PLC,雙網口交換機功能的連接,節省了安裝時間的同時也大大降低了交叉帶整套方案成本。

03

全網線連接

供包台系統PLC到伺服全網線連接,通訊效率高接線方便;

04

A4N高精度伺服

采用A4N高精度編碼器伺服,實現高精度定位控制;支持ModBus_RTU/EtherCAT兩種通訊協議,支持振動抑制、剛性等級、慣量識别等功能,方便伺服應用的同時降低噪音,節能降噪。




合信交叉帶分揀系統全方案

旋轉手機觀看效果更佳
