CTMC系列M226ES運動控制功能 (技術幹貨)

CTMC系列M226ES運動控制功能 (技術幹貨)

2023.07.27

M226ES

運動控制功能

單軸

運控

定位

速度

回原

停止

探針

中斷觸發

力矩控制

同步

運控

電子齒輪

電子凸輪

飛剪

相位疊加

相位偏移

追剪

插補

功能

軸組式直線插補

圓弧插補

螺旋插補

連續插補

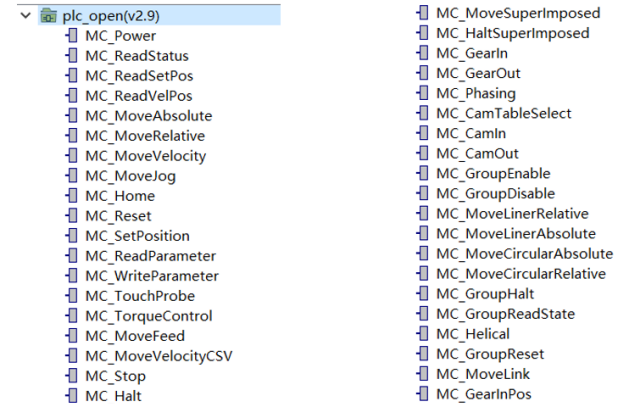

支持PLC_open (V2.9)

所有庫指令


MC_MoveLink自動梯形凸輪指令

MC_MoveAbsolute絕對位移指令

(支持BufferMode模式)

MC_MoveRelative相對位移指令

(支持BufferMode模式)

MC_ReadParameter 讀取參數指令

MC_WriteParameter 寫參數指令

MC_TorqueControl 力矩控制指令

同步指令

軸組指令

支持PLC_open _sm(V1.1)

所有庫指令


CF_ATCH指令 C語言連接塊指令

SMC_SetPersistPos保存掉電前的圈數,

重新上電後根據圈數和軸當前坐标計算出ActPos

SMC_CombineAxes 軸位置加減值指令

SMC CtrlByActPos 位置跟随當前位置指令

SMC CtrlByPos 位置跟随指令

SMC GetCamMasterPos 獲取凸輪主軸位置

SMC GetCamSlavePos 獲取凸輪從軸位置

SMC Home 特殊原點回歸指令

SMC_Camin 特殊電子凸輪關聯指令

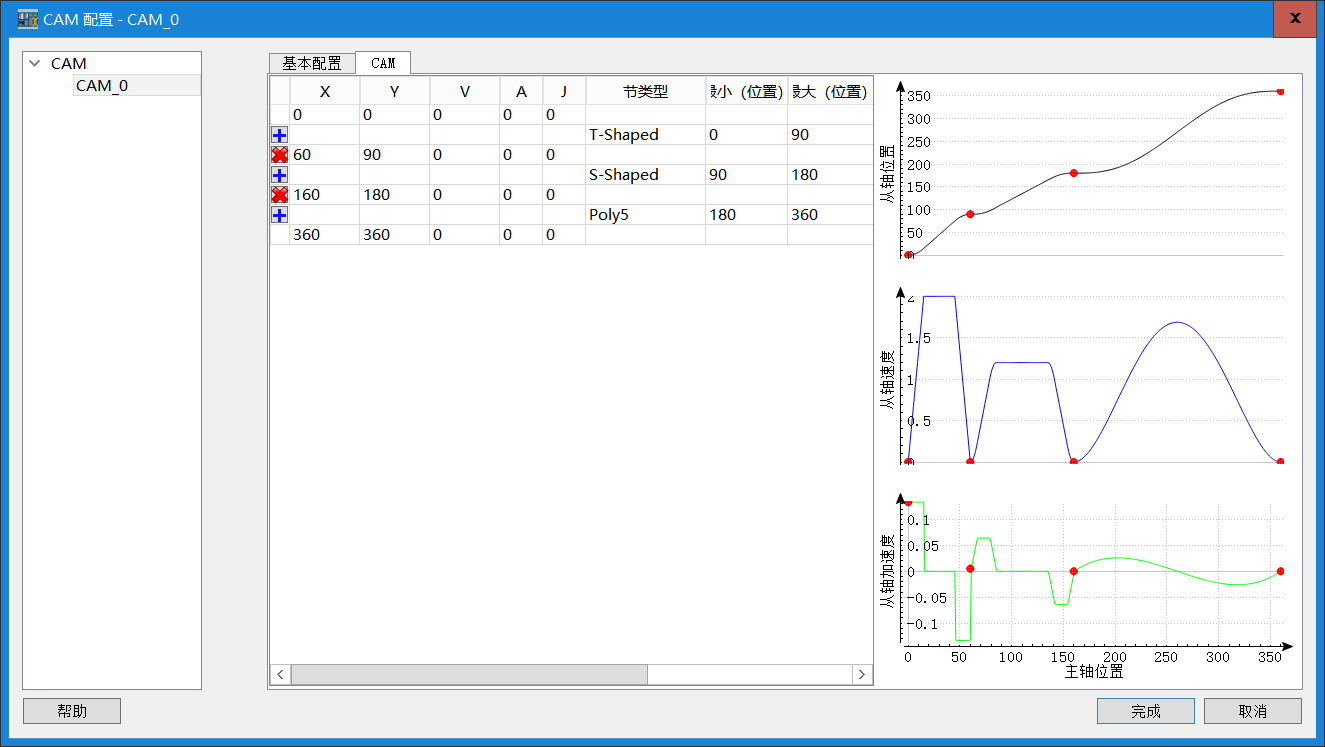

CAM表支持編譯類型

A

多項式

B

一維數組/二維數組

——線性插補、三維插補

C

複合曲線

——常量/直線/梯形/S型/二次曲線/三次曲線/五次曲線

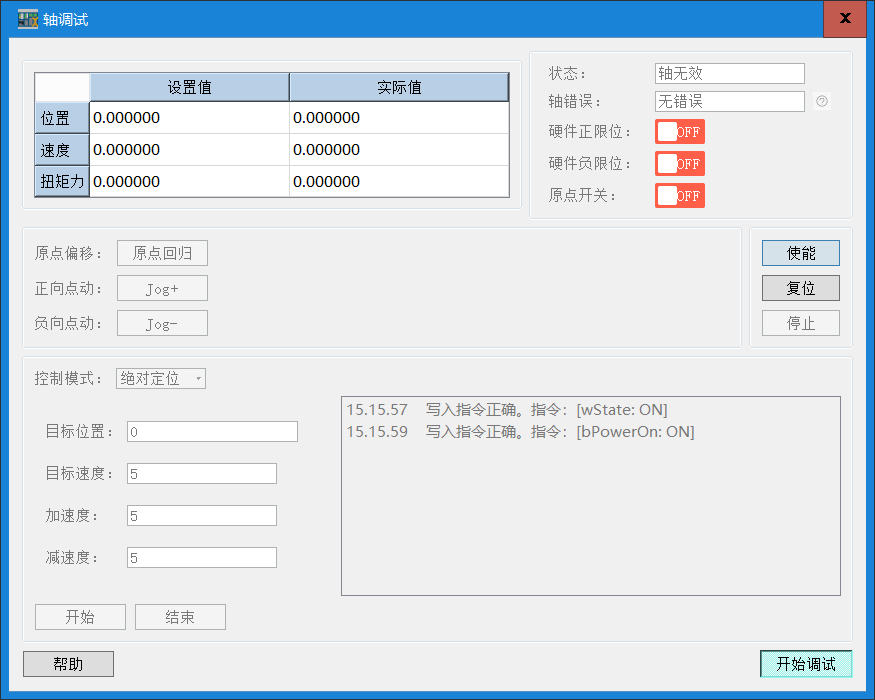

支持軸調試功能
