合信M226ES，這些行業設備的正解PLC
2023.07.28
紙巾包裝行業
紙巾中包機/大回旋切機
方案介紹
紙巾包裝生産線的疊紙機、分紙機、大回旋切機、中包機等都可采用CTMC系列完成自動化控制。

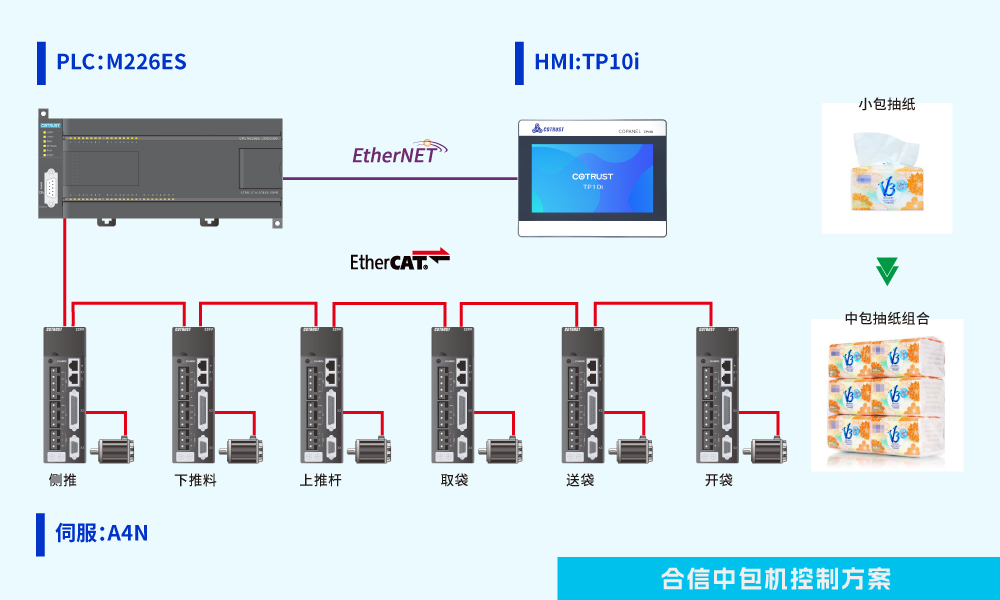

中包機典型配置采用合信CTMC系列M226ES進行主控，通過EtherCAT總線控制6套A4N伺服驅動系統，實現：①抽紙的單次側推包、②整提紙巾下推至等待位、③取包裝袋、④送袋至包裝位、⑤撐袋、⑥將整提紙巾推入包裝中，實現中包裝袋。搭配TP10i系列人機界面，可以實現調整位置、補償寬度以及其他參數設置等。
客戶價值
采用EtherCAT總線通訊，搭配支持PLCopen标準運動控制庫的控制器，能有效提升包裝質量，具備高穩定性/高柔性特點，确保包裝過程零誤差，輕松助力行業客戶提高效率。雙推可達25~30提/min。
印刷後端行業
模切機/切片機
方案介紹

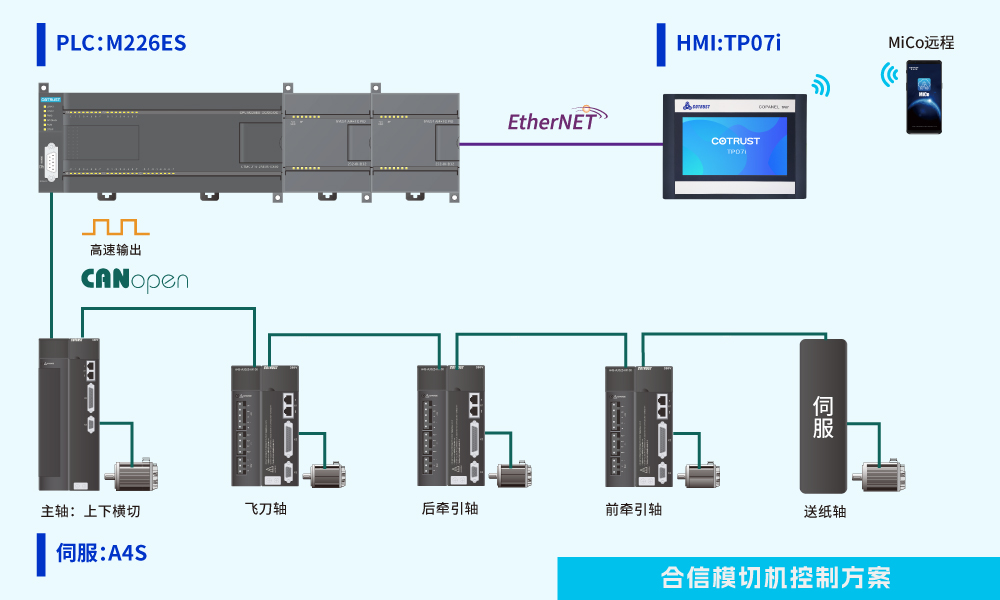

模切機配置采用CTMC系列PLC主控，集成電子凸輪功能、追切、飛切功能，通過脈沖方案搭配合信A4S系列伺服具備色标捕捉、自動糾偏等功能，模切精度有保證。脈沖凸輪曲線能滿足這種高效率，高響應的場合，凸輪可以使得牽引軸走的更柔順。
客戶價值
模切長度任意更改可調，速度匹配穩定性好。采用合信控制系統設備運行速度高于市場同類機型，穩定運行500pcs/分鍾。（市場普遍400pcs/分鍾）
物流行業
供包台/播種牆/直線交叉帶
方案介紹
物流行業供包台系統、播種牆3D分揀、直線交叉帶等都可采用CTMC系列進行主控。
供包台系統采用CTMC主機+A4N高性能伺服，EtherCAT總線控制，PLC到伺服全網連接，通訊效率高，采用高精度A4伺服實現定位控制，包裝上包的高效和精準，且便于安裝和接線
客戶價值
供包台控制系統在高速環線速度下，可實現精準上包，滿足大量數據處理及高質量通訊需求。
光伏行業
串焊機
方案介紹

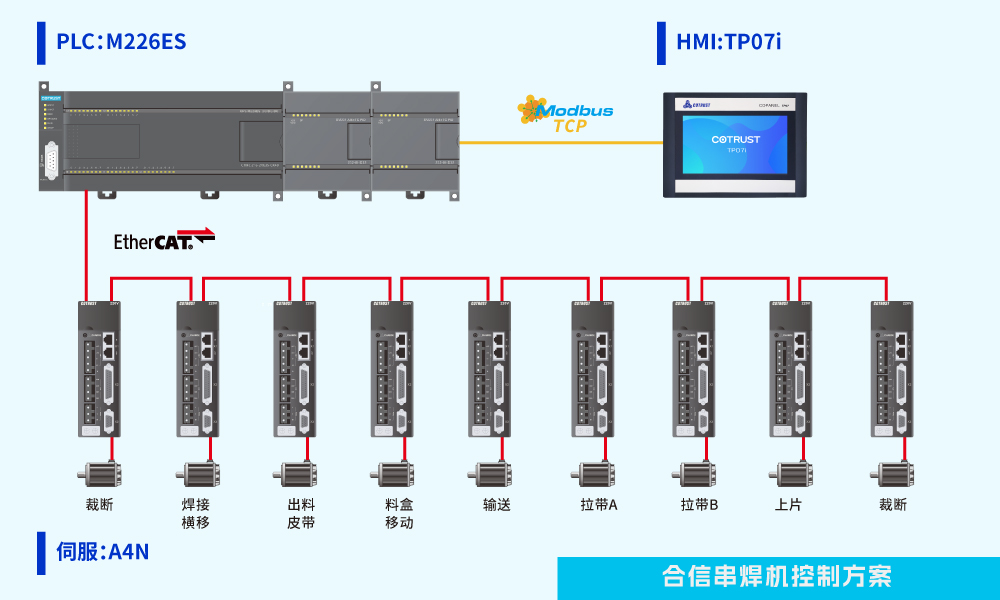

太陽能片串焊機，作爲光伏片最後一道工序，將前端工序生産好的光伏片進行正負焊接，形成一個回路傳輸送電。由CTMC系列PLC，通過Modbus TCP與HMI進行通訊，PLC與伺服采用EtherCAT總線通訊連接9個伺服完成輸送、拉帶、上片與裁斷等工序，利用。
客戶價值
合信PLC的電子齒輪耦合功能實現機器輸送同步，C語言函數編程方式，在切斷位置、焊接位置計算補充運算，可以實現精準焊接，目前尺寸：105*50mm，最快效率是2.5秒一片。
包裝行業
封邊機/枕式包裝機/貼膠機
方案介紹

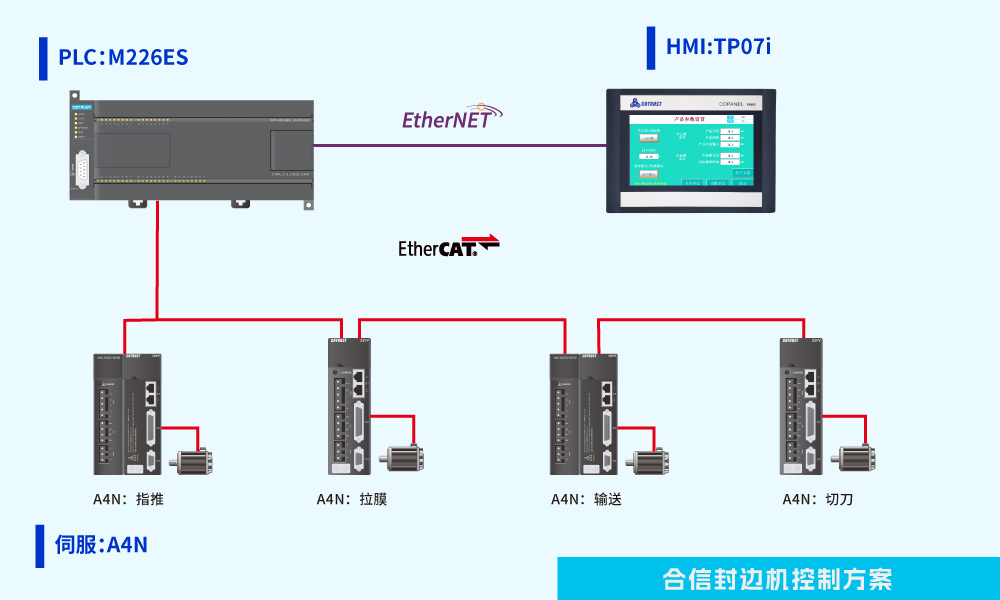

封邊機采用CTMC系列PLC進行主控集成電子凸輪，通過EtherCAT總線搭配合信A4N總線伺服，實現指推軸、拉膜皮帶軸、封刀皮帶軸、封刀軸的運動控制。産品模式分爲空白膜/色标兩種模式，運行方式具有定長模式與智能模式可選，靈活高效。
客戶價值
市場主流封邊機具有兩種結構，通過方案可以實現：
指推方式：270mm産品長度，110P/每分鍾；
皮帶方式：200mm産品長度，80-90P/每分鍾。
切斷行業
軟管切管機/金屬切管機
方案介紹

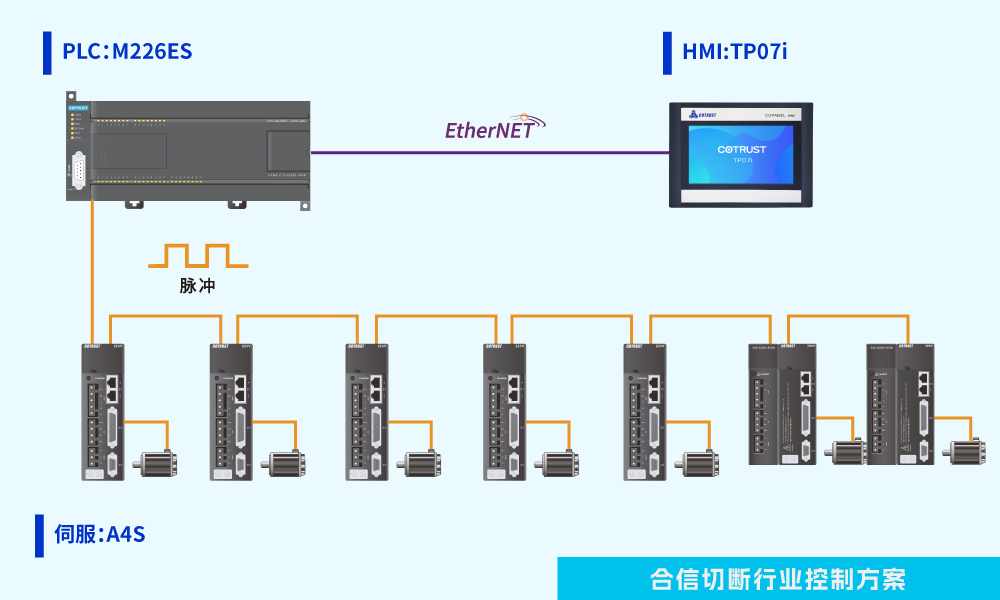

切斷行業設備采用合信CTMC系列PLC提供主控，通過脈沖控制A4S系列伺服，多軸牽引齒輪同步，精确跟随牽引距離，根據不同切斷長度調整切斷同步區。
客戶價值
擁有定長模式與追标模式，嚴格控制切割速度，實現精準快速的切割。
CTMC系列更多應用案例
歡迎聯系合信！
