CTSC-200系列PLC在棉紡細紗機中的應用
目前，國産細紗機在國内企業的使用率已經占到90%左右，産品的産量、可靠性、穩定性等性能指标已經有了較大提升。細紗機配置上向前紡大卷裝、縮短工藝流程，紡紗少機台、多錠化，以及自動化、連續化生産方向發展在技術上向機、電、氣、儀一體化，數字化，智能化，信息化方向發展，并應用在線監控、信息采集分析等現代化的先進技術在機械結構上向零部件、裝置和功能等的模塊化設計發展，這將是細紗機的發展趨勢。
一、工藝介紹及控制原理
1．開清棉：
2．梳棉：
3．條并卷：
4．精梳：
5．并條：
6．粗紗；
7．細紗：
8．絡筒；
9 并線：
10．倍撚：
細紗機是普遍使用的新式細紗機，性能優良、操作方便，機電一體化程度高，結合CO-TRUST CPU和文本的設計具備：紡紗參數設定、顯示、紡紗過程自動控制、定長落紗、錠子速度曲線控制等功能。可按設定條件對紡紗過程的錠速、管紗長度、撚度等進行計算并自動顯示，并根據機上各部分傳感器自動協調控制，特别是定長落紗和自動落紗，大大降低操作者勞動強度；錠子曲線控制提高了紗線的質量和保證了紗錠成型，提高了全機的産量。
二、控制技術方案
細紗機電氣控制系統需要具備紡紗過程所需的自動開車、綱領闆自動下降、中途停車後自動跟蹤開車、自動落紗、自動留頭等功能外；還能顯示管紗長度等的工藝參數，實現定長落紗和錠子速度曲線控制以及班産累計等功能。電氣控制系統包括：傳動部分、數據檢測部分、變頻器錠子速度曲線控制、可編程控制器部分、TD2X單元及數字通訊部分。
1.系統硬件
1).傳動部分
包括主電機、吸風電機、綱領闆升降電機、自動潤滑裝置、變頻器、落紗電源、各種開關等。
2).數據檢測部分
功能爲自動檢測紡織過程中主軸、前後羅拉的運行數據，爲計算班産、錠速、牽伸倍數、撚度等工藝闡述以及爲錠子速度曲線控制提供數據。
3).自動檢測部分
其作用爲當落紗開始後能自動适位停車，自動留頭，爲重新開車降低斷頭創造條件。
4).變頻器錠子速度控制
其作用是變頻器依據PLC傳輸的錠子速度控制曲線自動調整錠子運行，提高紗線質量和産量。
5).可編程控制器部分
該部分由CPU226L主機和擴展開關信号模塊構成；完成全機開關量輸入、數據檢測以及計算和過程控制，實現紡紗過程自動化和對機器運行情況進行監控。
6).TD200參數設定顯示單元
該部分由CPU226L主機和CO-TRUST系列TD2X之間以PPI協議通訊，完成紡紗過程工藝參數顯示設定，可直接設定錠子的運行速率，實現控制柔性化。
三、控制要點
細紗機電氣控制系統軟件設計主要分爲：控制部分、參數設定顯示部分、計算采樣部分、數字通訊部分和錠子運行曲線部分。
1.控制部分
爲軟件主程序部分，主要依據系統開關量和傳感器的輸入完成紡紗過程自動控制。

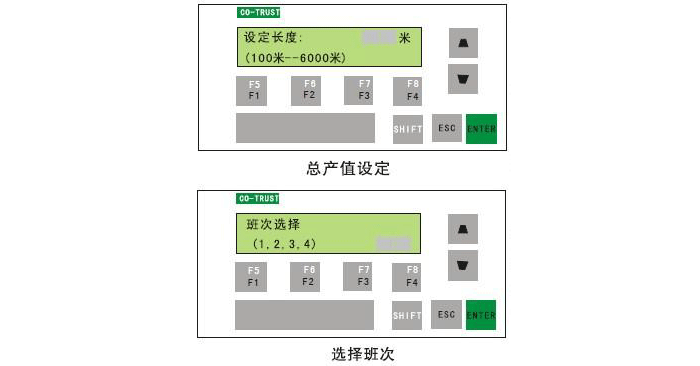

2.參數設定顯示部分
主要依據TD2X配置完成參數設定顯示菜單，共設計菜單有：完成總産、班産累計顯示、換班設定、錠子速度、前羅拉速度、撚度、細紗管線長度統計等參數顯示，以及一些參數設置畫面，可完成參數的設定、錯誤設置或出錯報警提示等功能，共編輯系統鍵5個共八組。
3.計算采樣部分
主要根據主軸、前羅拉、後羅拉數據檢測傳感器采樣結果以及設計參數完成系統計算，用以完成各類顯示參數計算及定長落紗功能。
四、總結
細紗機控制系統前身采用PLC開關量控制和外協參數儀構成，全機控制精度低，可靠性和抗幹擾性能差，系統成本較高，采用了CO-TRUST CTSC-200系列PLC構成控制系統後，全機控制采取了數字通訊方式，即方便編程又方便通訊，控制精度和可靠性、抗幹擾性能較優，利用“提高軟件設計水平來降低硬件投入”原則，極大降低了系統成本，極大提高了産品的盈利能力，深受用戶歡迎，市場前景非常廣闊。
