剪闆機控制系統

剪闆機屬于鍛壓機械中的一種,主要作用于钣金行業金屬加工。

剪闆機是用一個刀片相對另一刀片作往複直線運動剪切闆材的機器。工作台上固定着下刀片,上橫梁上固定着上刀片。借于運動的上刀片和固定的下刀片,采用合理的刀片間隙和刀片剪切角度,對各種厚度的金屬闆材施加剪切力,使闆材按所需要的尺寸斷裂分離。

剪闆機廣泛應用于航空、輕工、冶金、化工、建築、船舶、汽車、電力、電器、裝潢等行業提供所需的專用機械和成套設備。


折彎機控制系統

折彎機是钣金行業一種基礎加工設備,廣泛應用在家電、機車、電子、建材、裝潢裝飾、機械裝備等行業。

折彎機分爲扭軸式折彎機與電液式折彎機。兩者的主要不同在于滑塊的控制和兩缸同步控制。扭軸式折彎機滑塊是通過擋塊來定位,通過扭軸機械式地強制同步,而電液式折彎機滑塊是通過比例伺服閥來定位,通過兩缸位置反饋信息,軟件控制同步。

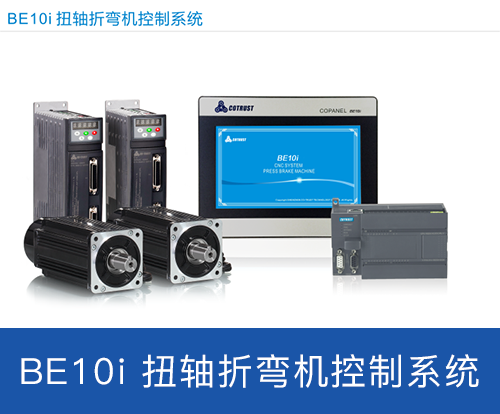

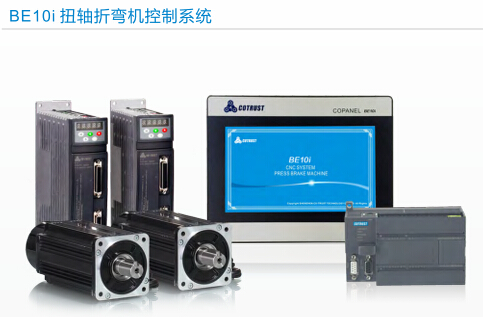

BE10i 扭軸折彎機控制系統

BE10i是合信技術爲折彎機行業客戶推出的簡易型折彎機專用控制系統。該系統配高清10寸彩色觸摸屏,菜單式編程界面,編程直觀明了,操作簡單,功能齊備,其價格極富競争力。

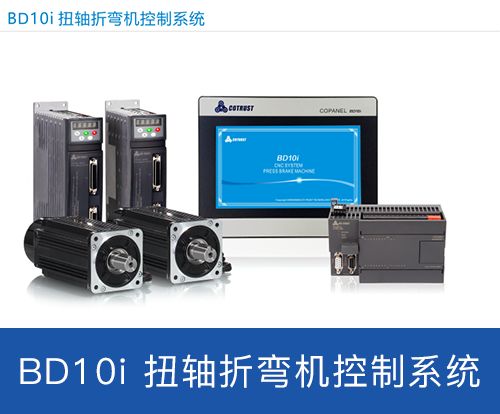

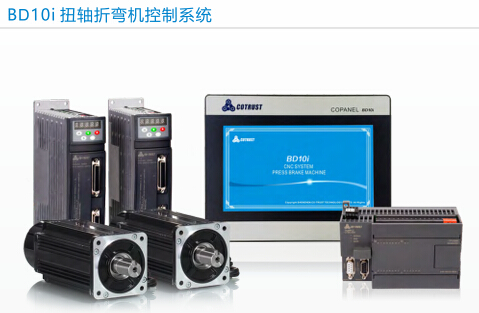

BD10i 扭軸折彎機控制系統

  • BD10i.jpg

BD10i是合信技術爲折彎機行業客戶推出的折彎機專用控制系統,具有操作簡單,功能完善及極高的可靠性等特點,同時采用最優化的配置,提高價格競争力。

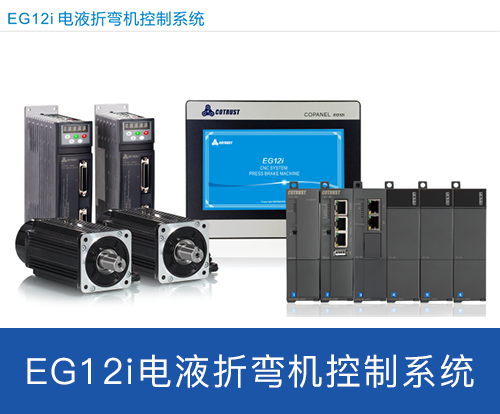

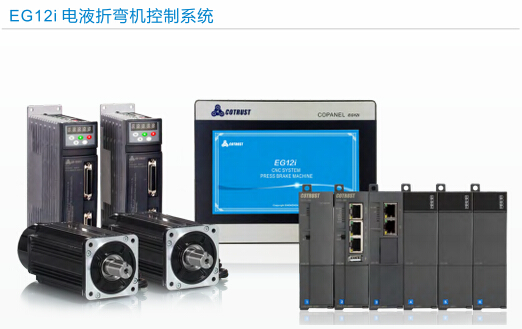

EG12i電液折彎機控制系統



EG12i是合信技術爲折彎機行業客戶推出的電液折彎機專用控制系統,具有操作簡單,功能完善及極高的可靠性等特點,可以适配通用伺服閥,性價比極高。

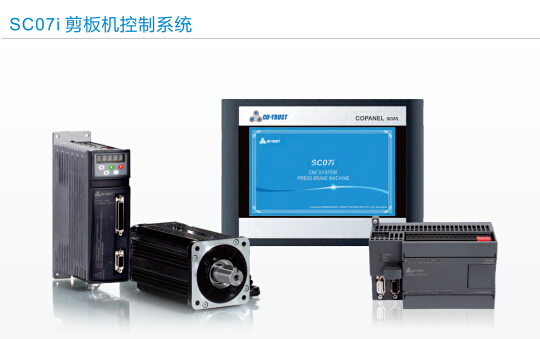

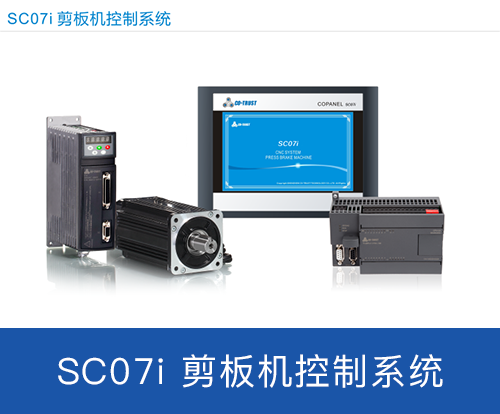

SC07i剪闆機控制系統

  • SC07i.jpg

SC07i是合信技術爲剪闆機行業客戶推出的專用控制系統,具有操作簡單,功能完善及極高的可靠性等特點,可以适配閘式擺式剪闆機,性價比極高。





工業钣金之美,

美在精準,美在大力,美在智能


(視頻來源:制造前線)

以上精妙的钣金折彎案例,

▼帶出今天小合要介紹的對象▼


折彎機行業描述

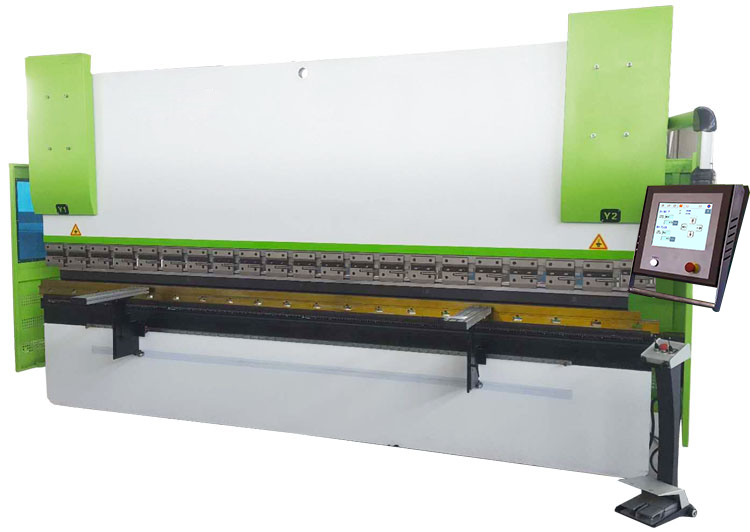

電液式伺服折彎機簡介

電液式折彎機是折彎機中的高端産品,特點是精度高噸位大抗偏載能力強,适用于加工高精度的産品。

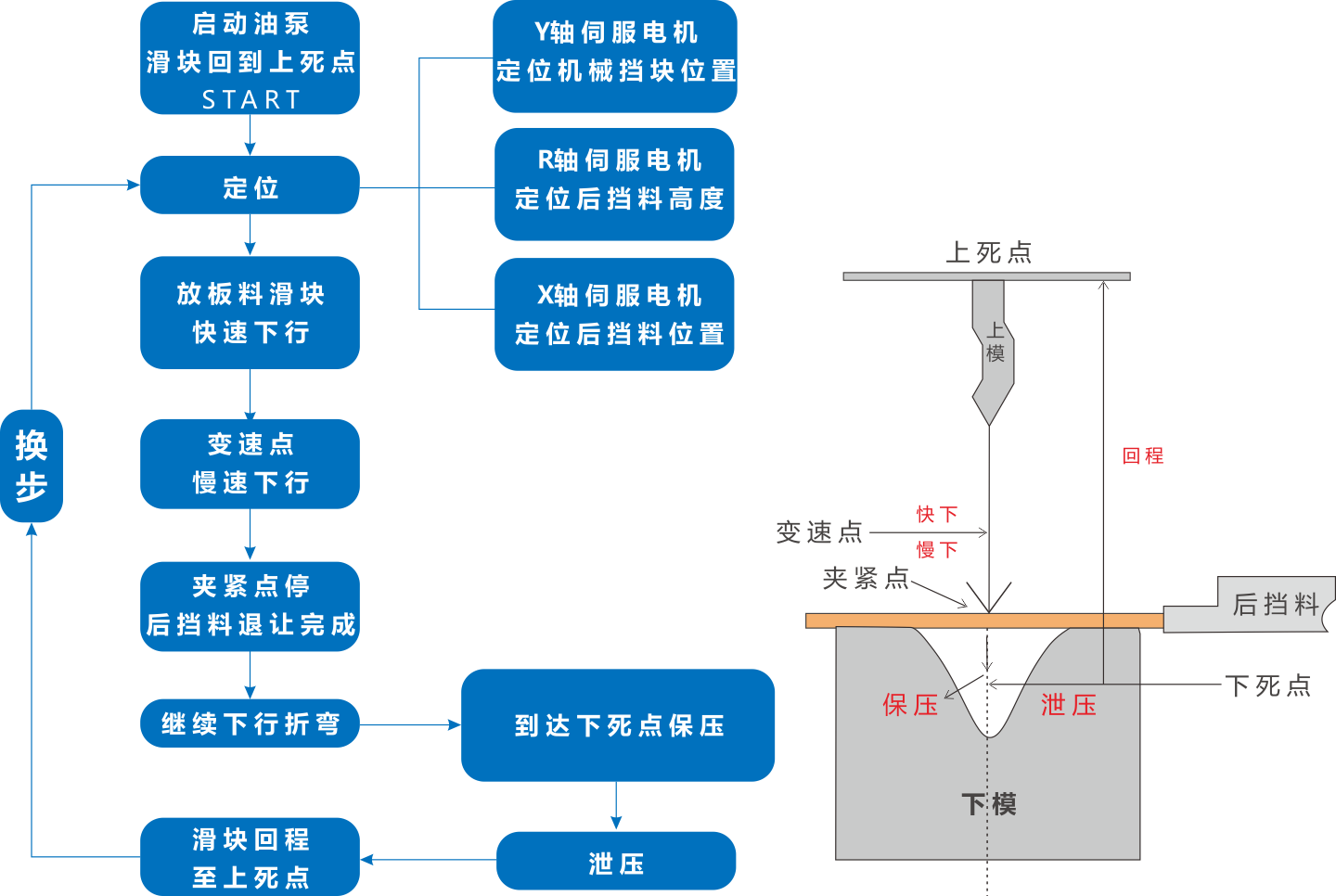

電液折彎機工藝流程

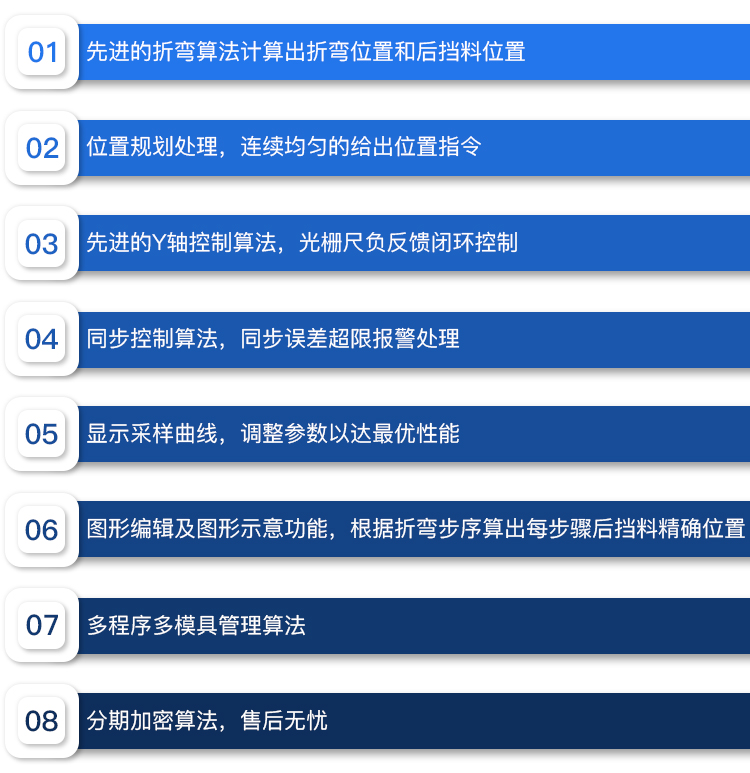

電液折彎機控制要點

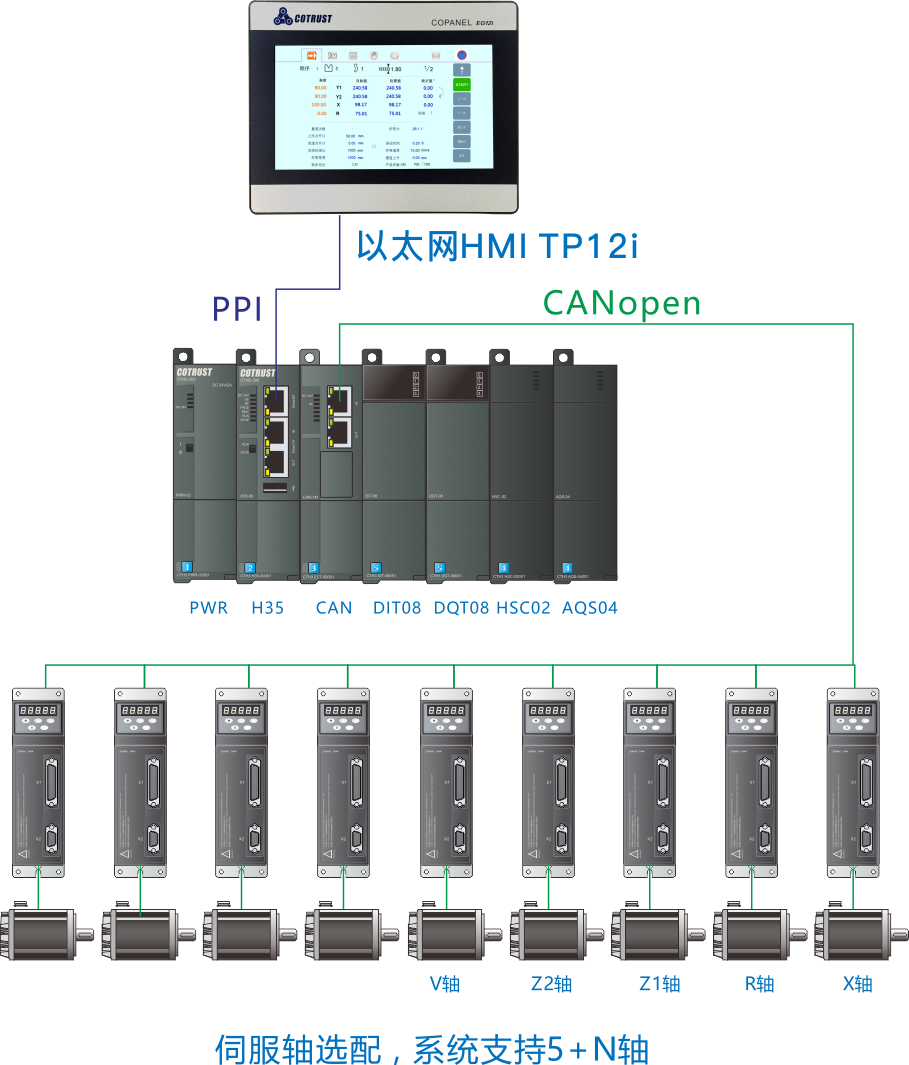

合信産品方案:EG12i電液折彎控制系統

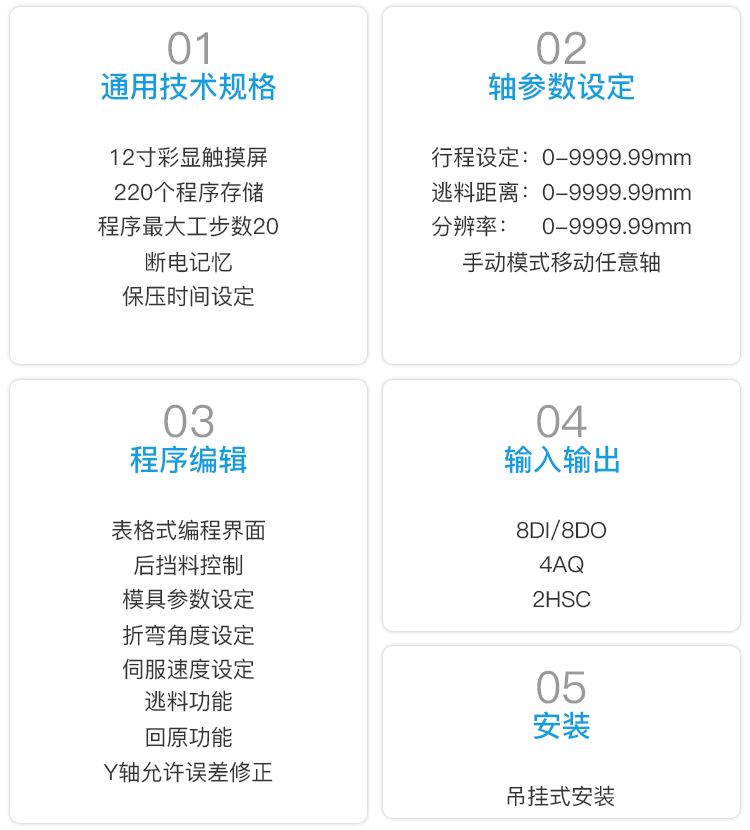

EG12i技術參數

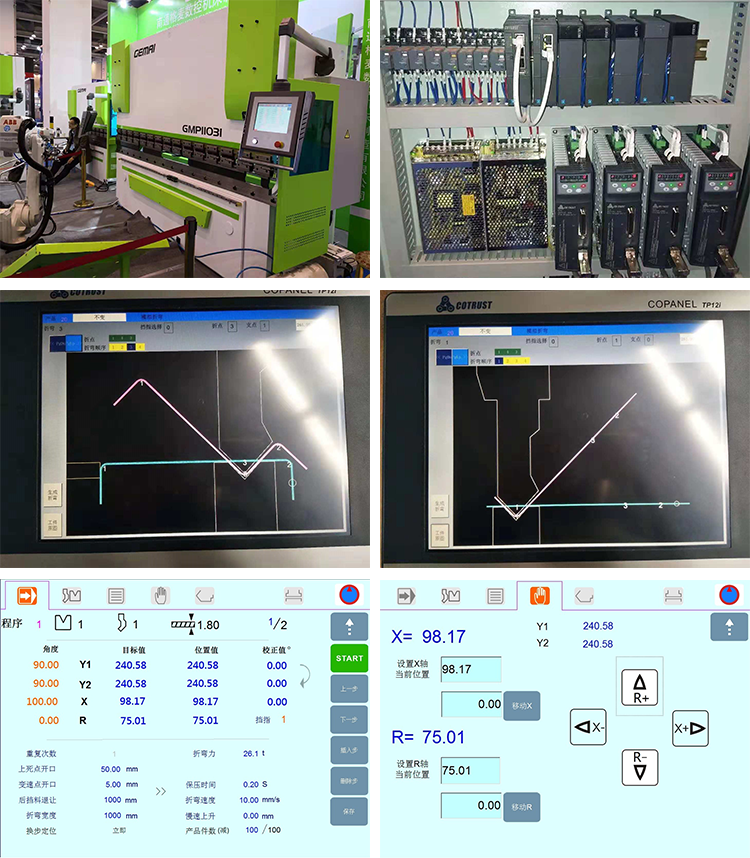

EG12i現場


EG12i電液折彎系統特點

EG12i 具備曲線交互、圖形示意、角度編程與角度補償、展開長度計算、自動計算折彎深度、模具庫管理、軟限位、選配撓度補償、同步控制、校準設備傳動環節誤差控制等特點

1

合信CTH300-H系列PLC穩定可靠,擴展能力強

2

HMI彩顯觸摸屏,界面友好,操作簡單;以太網通信,速度快;

3

PLC+HMI配套控制方案,優于集成一體的數控系統,且接線方便,便于維護(吊籃與控制櫃之間,隻需一根電源線+一根通信電纜);

4

合信全套數控和伺服驅動系統,控制精準可靠,兼容維護方便;

5

Canopen總線控制,完全消除幹擾定位誤差;

6

抗偏載能力強,重複精度高,易于擴展多軸控制。

合信剪折行業四大金剛,可點擊查看詳情
