紙巾是每個人生活中必不可少的生活用品 ,
紙巾生産包裝自然也離不開自動化控制系統。
軟抽紙巾包裝自動化生産線主要分爲5個部分
合信方案應用
合信針對中包機市場,開發的EtherCAT總線型控制方案,具備高穩定性/高柔性特點。
機型簡介:中包機
中包機集推料、撐袋、裝袋、封切于一體的自動包裝機,安裝在單包機的後端。實現將單包抽紙分量推進包膜中,進行封口包裝。
中
包
機
機
型
合信抽紙中包機解決方案,采用PLC可依設定精準控制抽紙數量進行包裝,輸送皮帶式機體可與三維包裝機連接起來,實現自動輸送、自動套袋,整機速度快,效率大幅提高。
合信方案應用
合信針對中包機市場,開發的EtherCAT總線型控制方案,具備高穩定性/高柔性特點。
機型簡介:中包機
中包機集推料、撐袋、裝袋、封切于一體的自動包裝機,安裝在單包機的後端。實現將單包抽紙分量推進包膜中,進行封口包裝。
中
包
機
機
型
合信抽紙中包機解決方案,采用PLC可依設定精準控制抽紙數量進行包裝,輸送皮帶式機體可與三維包裝機連接起來,實現自動輸送、自動套袋,整機速度快,效率大幅提高。
合信-抽紙中包機控制方案優勢
可實現:
#
循環式推包,包裝速度大幅提升
采用合信控制系統,可以實現推頭完成回到起點的同時其他的工位已做好準備,保證完美協調性。
#
自适應補償功能、精準走位
自适應皮帶補償功能,無需用戶設置複雜參數,保證取袋後每個袋子都能精準走至開袋位置。
#
合信伺服控制-高效率開袋
采用全伺服控制開袋、擴袋,确保高效率開袋、擴袋
#
低速柔和,進袋保證
推頭支持低速推料凸輪曲線,進袋柔和不破包
#
可自行調節排列方式
排列方式自由:(1-2)排×(3-6)列,最高可達25提/分鍾
#
高速運行,精準定位
采用EtherCAT總線通訊方式,系統能夠進行高速運行,反饋位置精确,提高總體生産速度。同時所有伺服采用絕對值,避免設備幹涉。
#
智能異常監測
智能報警檢測系統,可快速排查包裝異常
合信-抽紙中包機控制方案配置
▶
合信針對抽紙中包機控制要求,提供PLC+伺服+HMI整套控制系統。
方案解析
中包機設備方案采用合信CTH300系列總線型運動控制器H32進行主控,通過EtherCAT總線控制6套A4N伺服驅動系統,實現:①抽紙的單次側推包、②整提紙巾下推至等待位、③取包裝袋、④送袋至包裝位、⑤撐袋、⑥將整提紙巾推入包裝中,實現中包裝袋。
中包機觸摸屏系統
合信控制系統搭配TP10i系列人機界面,可以實現調整上推頭的位置,精度控制定位;根據袋長改變皮帶位移距離以及補償寬度;以及其他參數設置、顯示主頁面工作狀态等。
中包機現場-合信配置櫃
合信抽紙中包機解決方案,采用ECT總線通訊,搭配支持PLCopen标準運動控制庫的控制器,能有效提升包裝質量,确保包裝過程零誤差,輕松助力行業客戶提高效率。
-

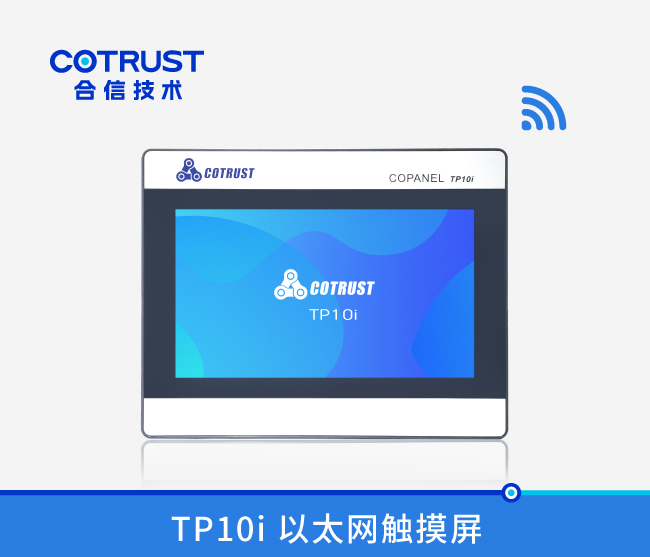

TP10I 以太網觸摸屏(CTS6 T10I-CH032)
訂貨号:CTS6 T10I-CH032
規 格:10.1寸觸摸屏,真彩LCD-TFT,分辨率1024x600,256k色,1個RS485口,1個USB口,1個以太網口
查看詳情 -

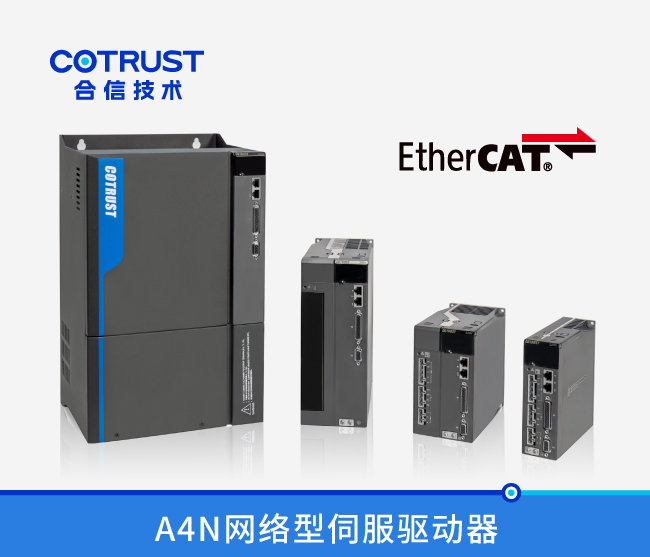

A4N網絡型伺服驅動器
訂貨号:A4N-B1012-M200/A4N-B1015-M200/A4N-B2012-M200/A4N-B2015-M200/A4N-B4012-M200/A4N-B4015-M200/A4N-B7512-M200/......
規 格:A4N網絡型:功率範圍爲0.1-7.5KW;速度環帶寬1.2KHz;支持MODBUS RTU通訊協議和EtherCAT通訊協議;支持兩路探針輔助功能,鎖存位置;可選配支持2500線增量編碼器或17Bit總線式絕對值編碼器;支持振動抑制,剛性等級選擇,慣量識别。
查看詳情 -

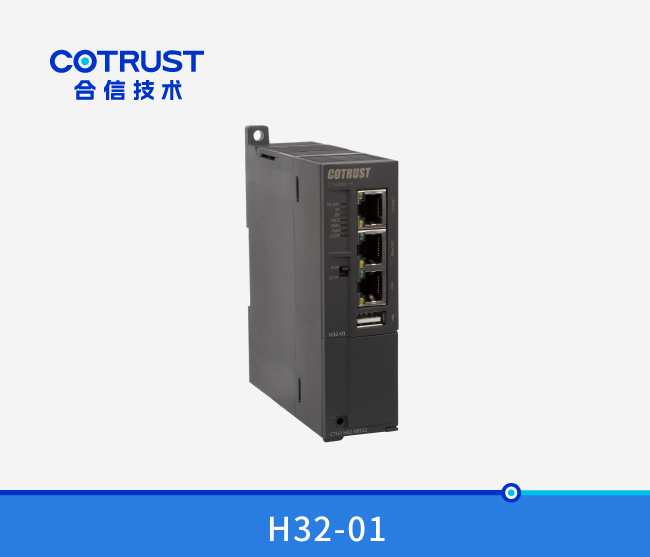

CTH300系列CPU (H32-01)
訂貨号:CTH3 H32-001S2
規 格:H32-01:256KB+2*64KB程序空間,1MB數據空間,32KB掉電保持數據空間,1個PPI/自由通訊口,1個以太網通信口,1個USB接口,1個CAN接口,1個EtherCAT通信口,支持單軸運動控制,支持直線/圓弧插補功能,支持連續插補功能,電子齒輪和電子凸輪功能,本體機架一個,不支持擴展機架。
查看詳情 -
CTH300數字量輸出模塊(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16)
訂貨号:CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1
規 格:晶體管輸出, 8 x 24VDC/晶體管輸出, 16 x 24VDC/晶體管輸出, 32 x 24VDC/繼電器輸出,8點,2A/繼電器輸出,16點,2A
查看詳情 -
CTH300數字量輸入模塊(DIT-08,DIT-16,DIT-32)
訂貨号:CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
規 格:8點輸入,24VDC/16點輸入,24VDC/32點輸入, 24VDC
查看詳情 -
CTH300 電源模塊(PWR-02)
訂貨号:CTH3 PWR-020S1
規 格:輸入:85~264V AC,輸出:24V DC/2A
