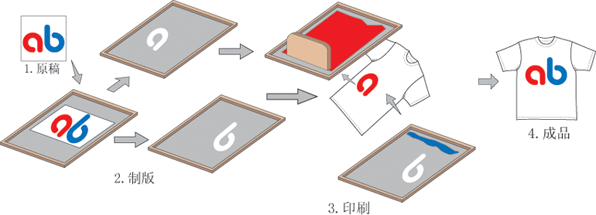

一圖了解萬能印刷——絲網印刷



千變萬化的服裝,多圖多色的功臣:

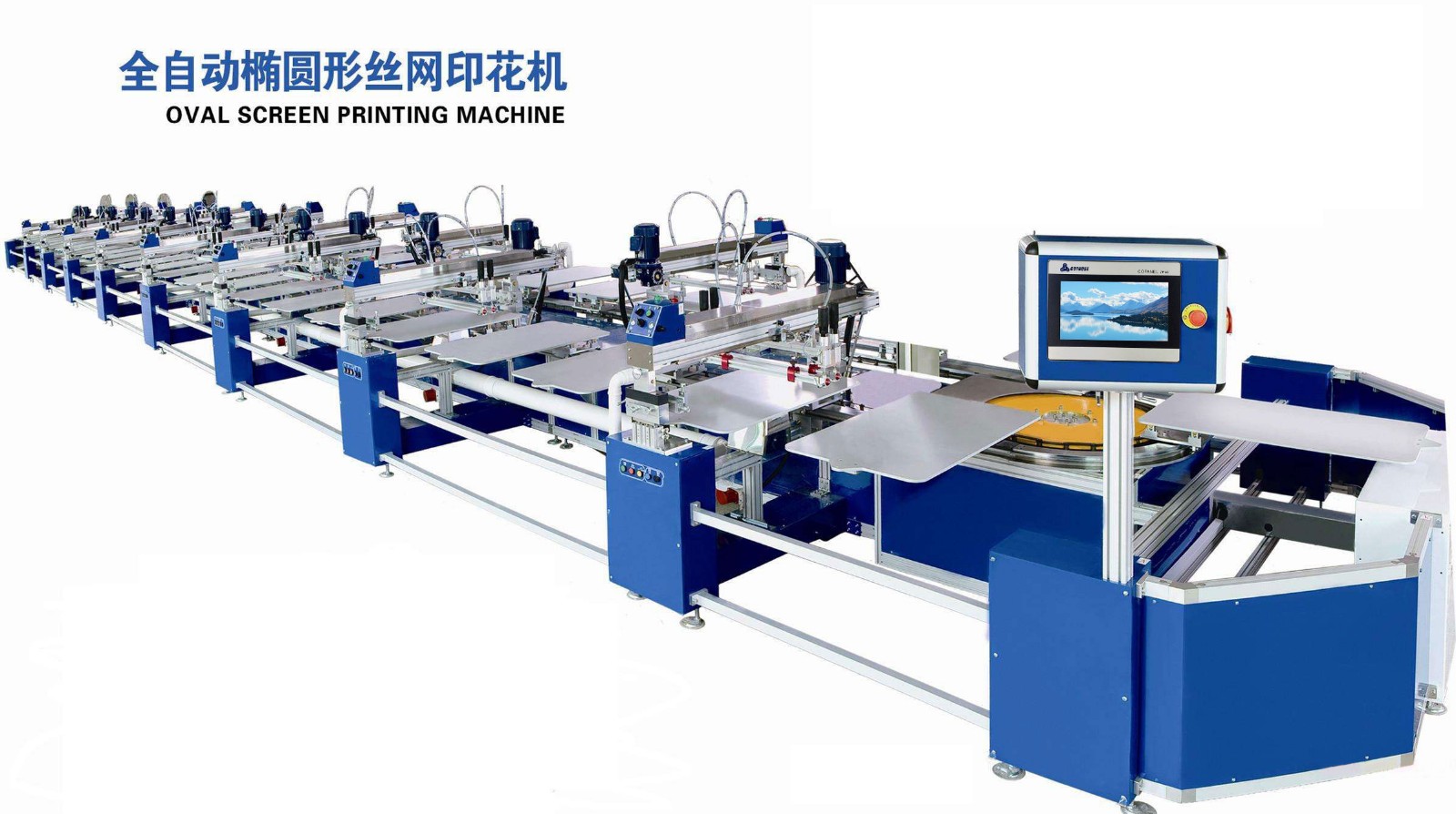

橢圓印花機


橢圓形印花機适用于各類印花材料,膠漿、水漿、油墨等,可以實現多色一次性完成。相比圓形轉盤機操作更爲靈活,套色可分兩條線生産,提高産量。

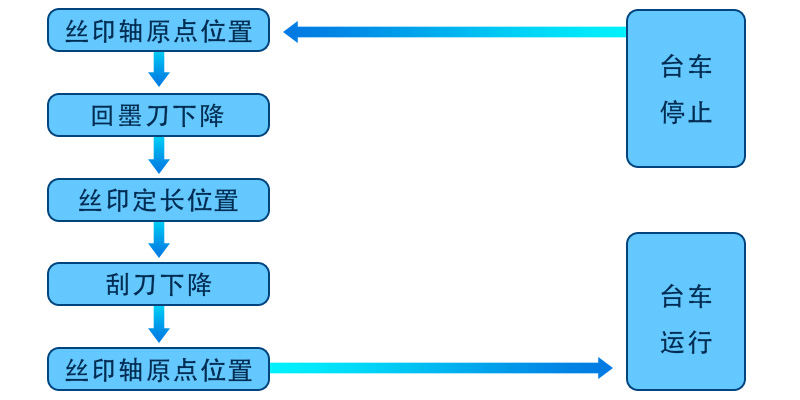

控制要點:

16軸橢圓印花機共有16個絲印軸,兩個主軸需要同步。

傳統方案:

采用單台印刷,之後搬運産品再次印刷,這樣會導緻套色不準,效率不高。

合信方案:

合信方案采用EthreCAT總線控制兩台主軸伺服方案,每個站點通過交換機進行數據交換。主站采用CTH200系列PLC H224通過MODBUS_TCP與從站通信,每個從站發兩路脈沖控制控制兩台絲印機。從站之間間隔掃描時間爲10Ms以上,完美滿足掃描時間。

方案框架圖:




合信方案:

合信方案采用EthreCAT總線控制兩台主軸伺服方案,每個站點通過交換機進行數據交換。主站采用CTH200系列PLC H224通過MODBUS_TCP與從站通信,每個從站發兩路脈沖控制控制兩台絲印機。從站之間間隔掃描時間爲10Ms以上,完美滿足掃描時間。

方案框架圖:


現場圖:

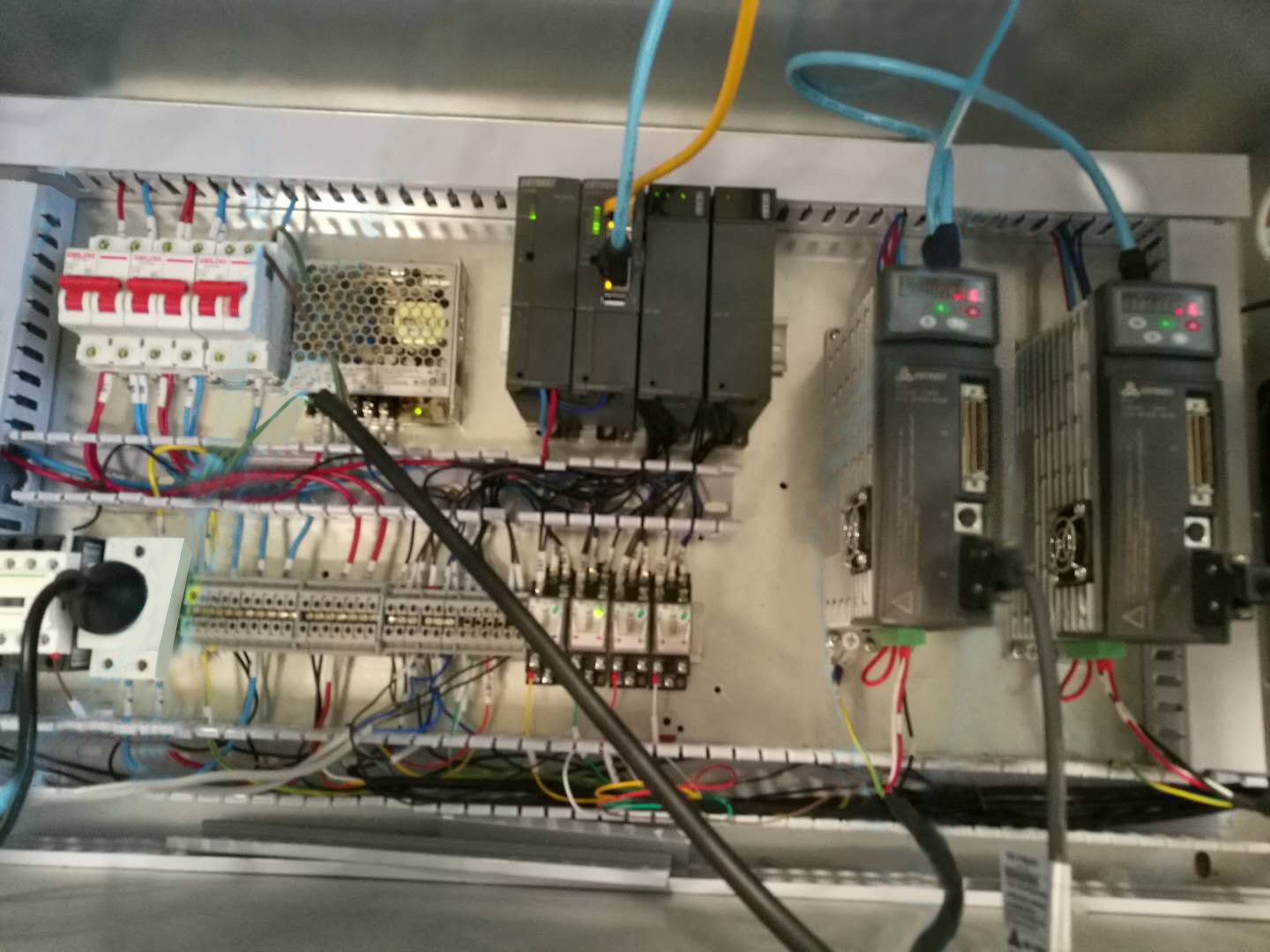

主控制櫃

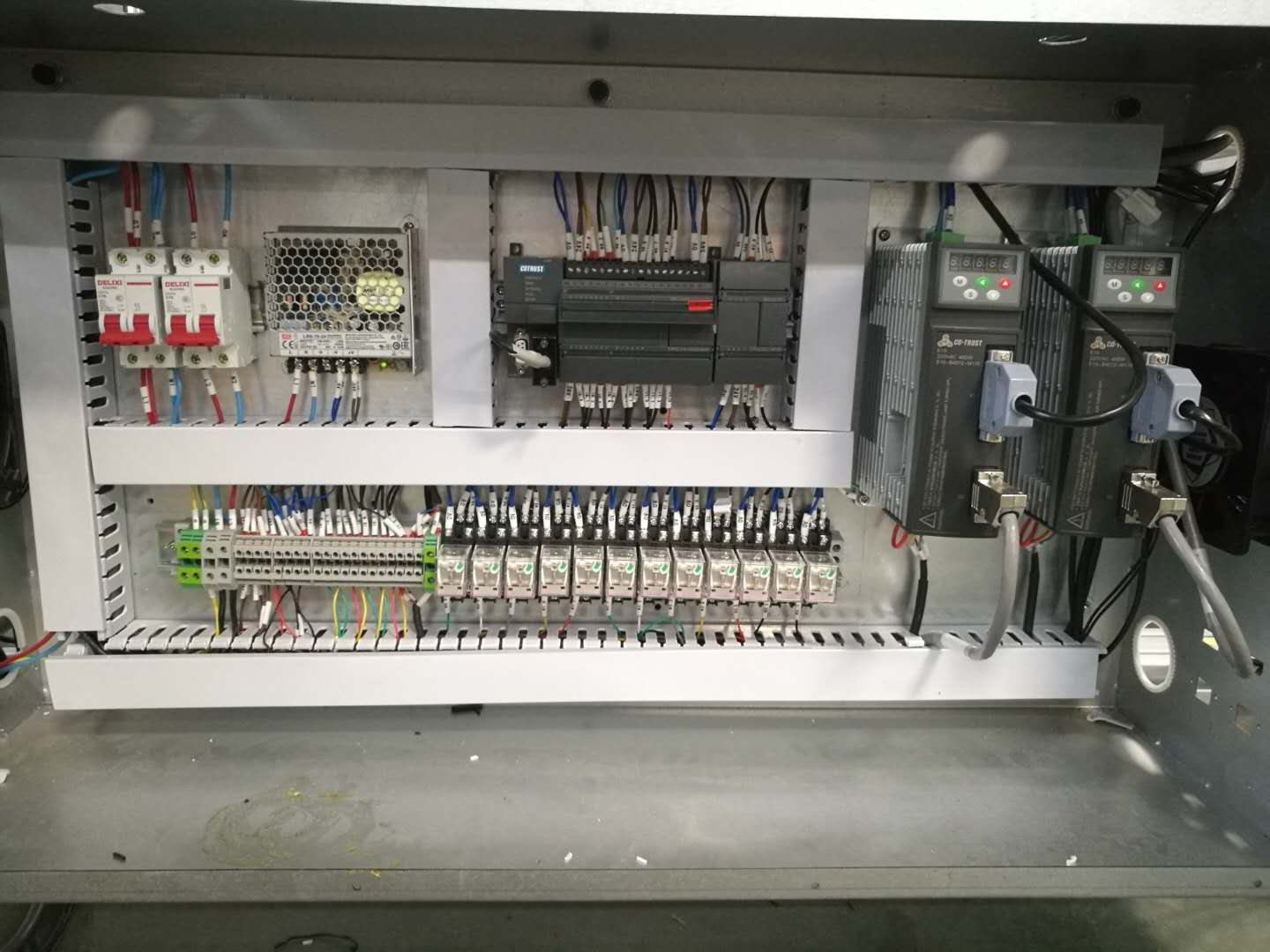

小站點電櫃


現場視頻

合信方案優勢:

1

H36可以組網32路從站,站數多,效率高。

2

可加入移動4G網絡用MICO 進行遠程控制,不需到設備HMI端進行設置。

3

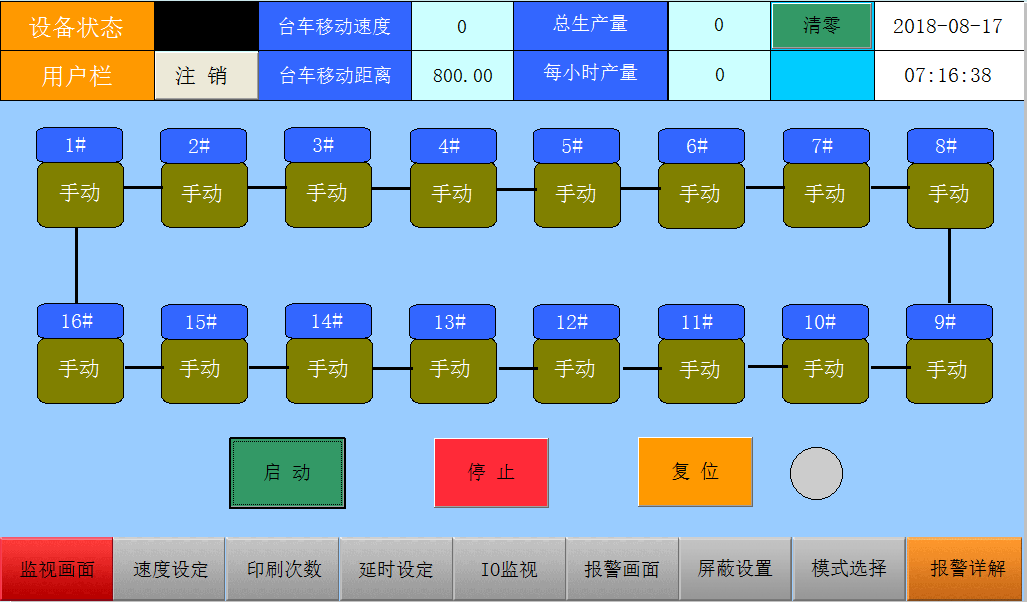

通過交換機,HMI可以與每台絲印機連接,以便每台站點都可以在觸摸屏設置。


4

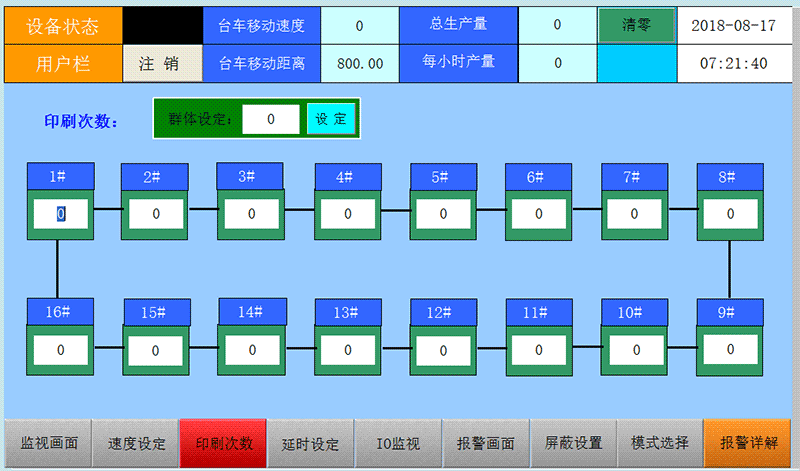

HMI界面增加了群設功能,減少工人操作時間,更便捷。


5

主軸傳動采用速度模式控制,分爲多段速度對應多段的加減速時間,使兩個主驅動電機完成更好的同步效果

6

伺服可以調整至最高速運行,提高整機生産效率,生産印刷兩次,每小時産量500件,超出客戶要求。
