合信控+串焊機=焊速快+精度高

合信控+串焊機=焊速快+精度高

2023.08.04

左手光伏,右手锂電,新能源在急速奔跑。光伏儲能中光伏組件成本占比60%,串焊機作爲光伏組件設備裡價值含量最高的環節,大約占光伏全線設備的20%-30%,合信控制的串焊機現場來了~

合信控制系統應用于:光伏片-串焊機


串焊機



行業與設備

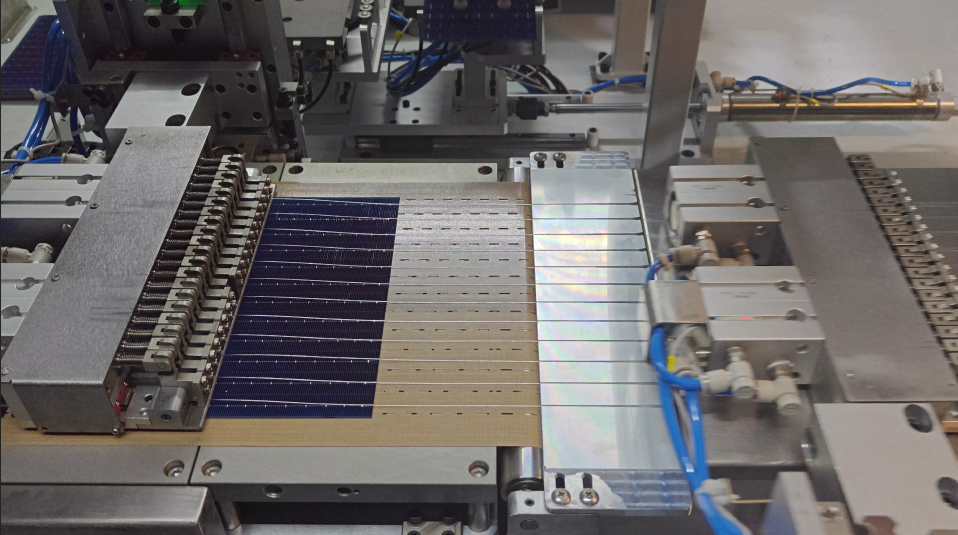

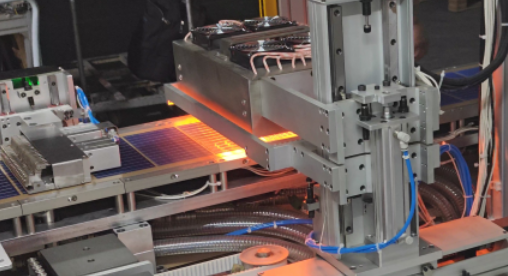

太陽能光伏片串焊機,作爲太陽能光伏片生産的最後一道工序,用于將前端工序生産好的光伏片進行正負焊接,形成一個回路進行傳輸送電。串焊機直接關系到組件的質量與産能,具備高效自動化、精準定位、高質量焊接的特點。


半成品

焊接


太陽能光伏片


合信·串焊機

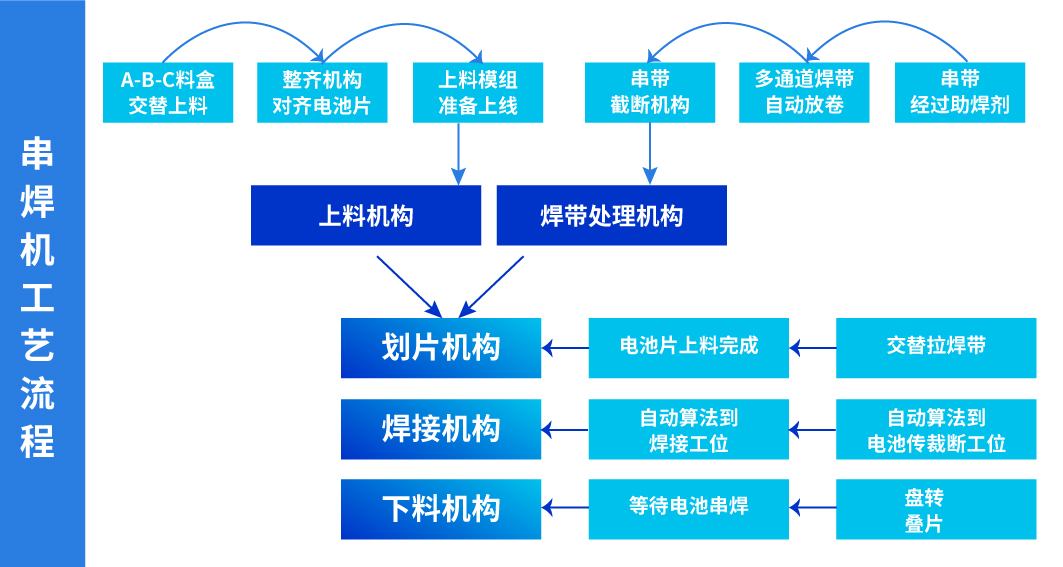

工藝控制要點

01.焊接補償:根據片寬計算判斷補償位置

02.裁斷補償:根據片寬算出第一片到達的位置

03.輸送線、裁斷皮帶、出料皮帶三軸電子齒輪耦合

04.拉帶A/B的交替動作、禁區設置等精密控制



合信·串焊機



控制方案配置

合信針對光伏片串焊機控制要求,提供PLC+伺服+HMI整套控制系統。

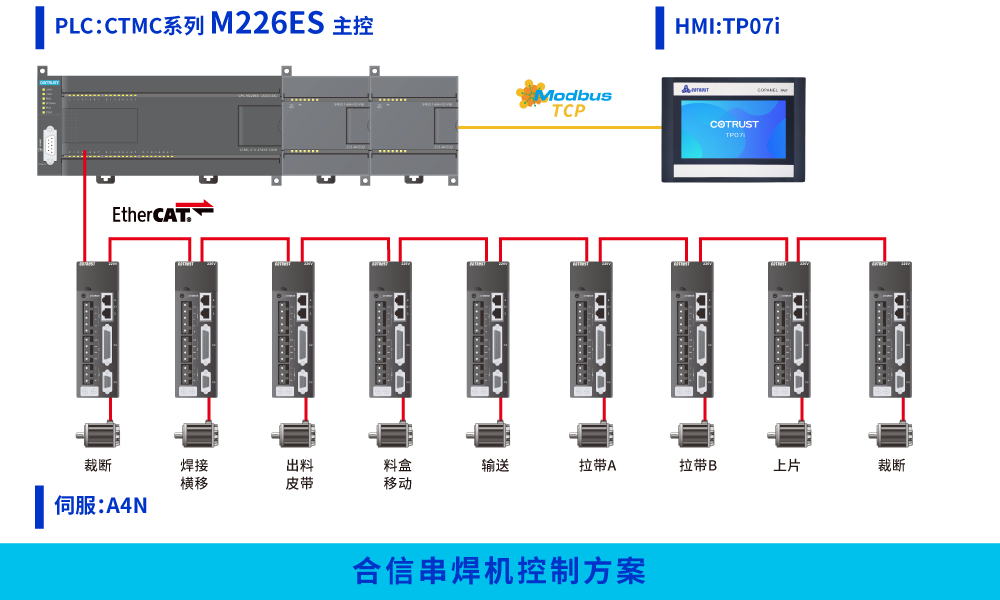

▶ 方案一:CTMC系列M226ES主控

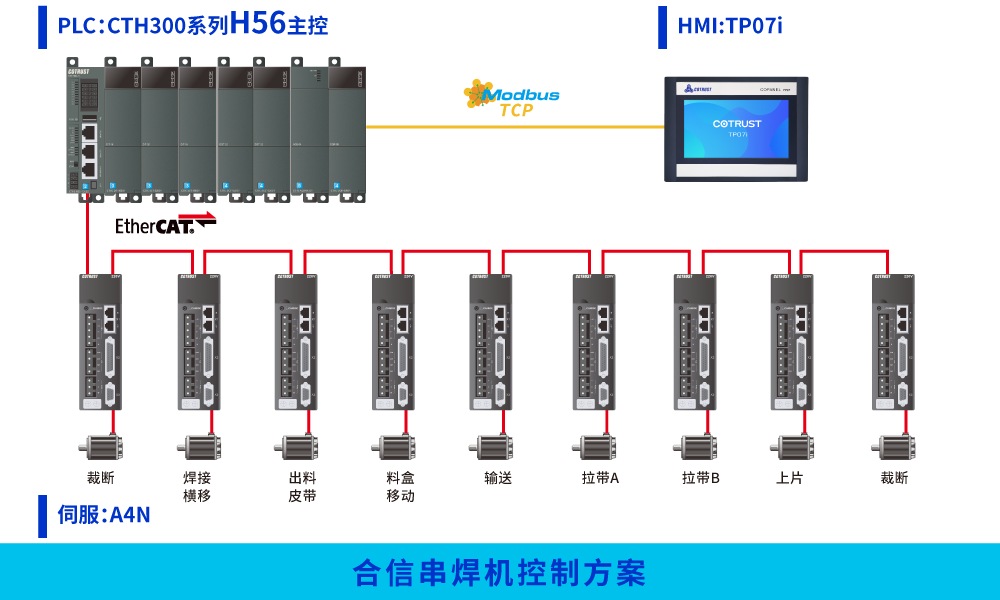

▶ 方案二:CTH300系列H56主控


方案特點

CTH300系列H56通過Modbus TCP與HMI進行通訊,PLC與伺服采用EtherCAT總線通訊連接9個伺服完成輸送、拉帶、上片與裁斷等工序。H56主控PLC的電子齒輪耦合實現了機器的輸送同步,利用C語言函數編程方式,在切斷位置、焊接位置有效解決補償計算,實現精準焊接。
