CTMC系列M226ES——CTNET通信
2023.08.11
通過合信自有協議CTNET現場總線通訊，可實現内部數據地址的快速穩定的交互；支持 I，Q，AI，AQ，V，M，SM，DB 等數據類型。最大支持連接64個從站，每個從站10K的數據透傳。

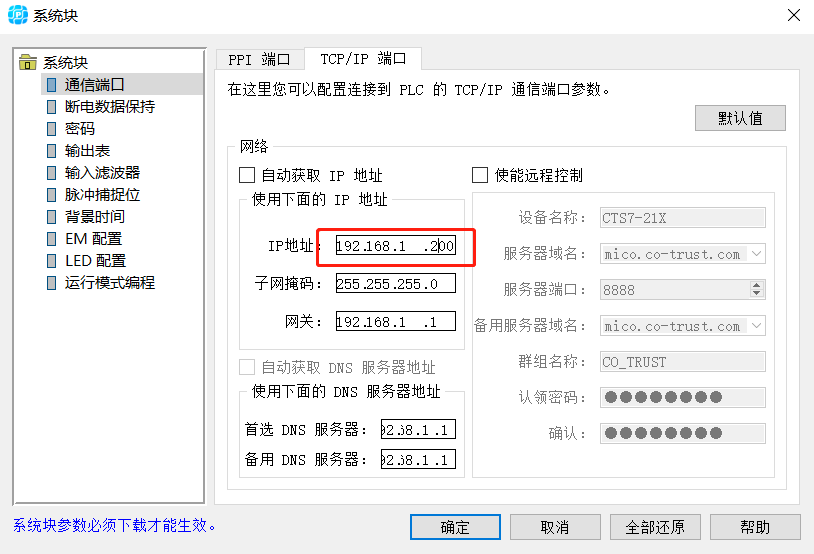

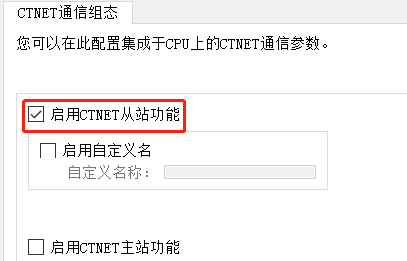

作爲從站時，隻需要啓用CTNET從站功能設置好IP地址即可，也可設置自定義名稱。
作爲主站時的操作步驟
Part
1

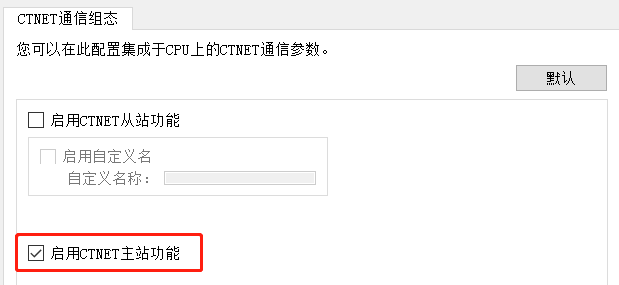

在硬件組态中，雙擊機架上的CPU打開PLC屬性窗口，選擇CTNET通信組态，啓用CTNET主站功能。
Part
2

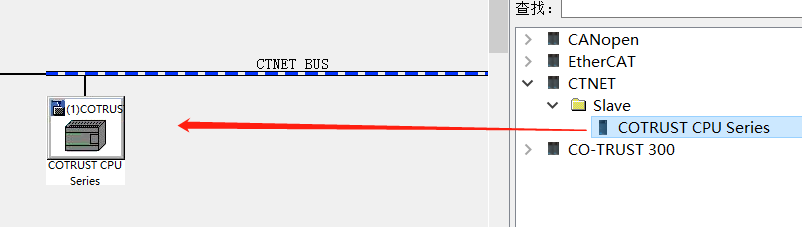

組态從站到CTNET總線
Part
3

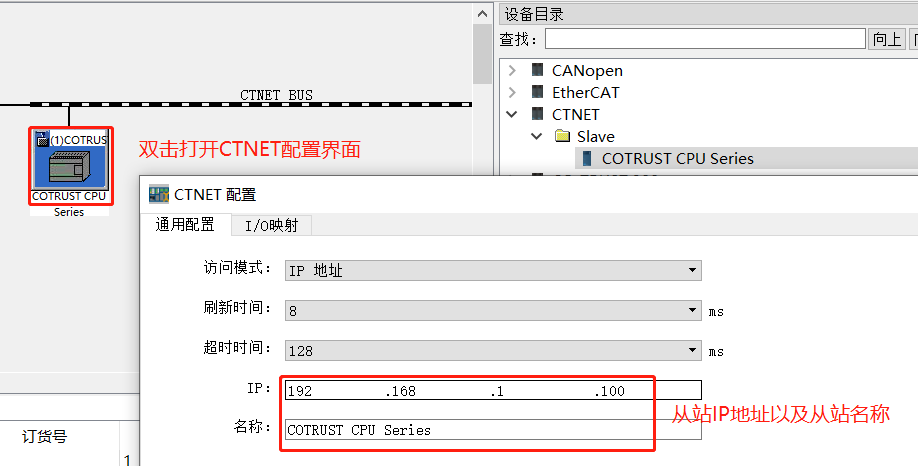

雙擊CTNET總線上的從站，打開CTNET配置界面，設置從站IP地址以及從站名稱（與從站設置IP保持一緻即可）。
Part
4

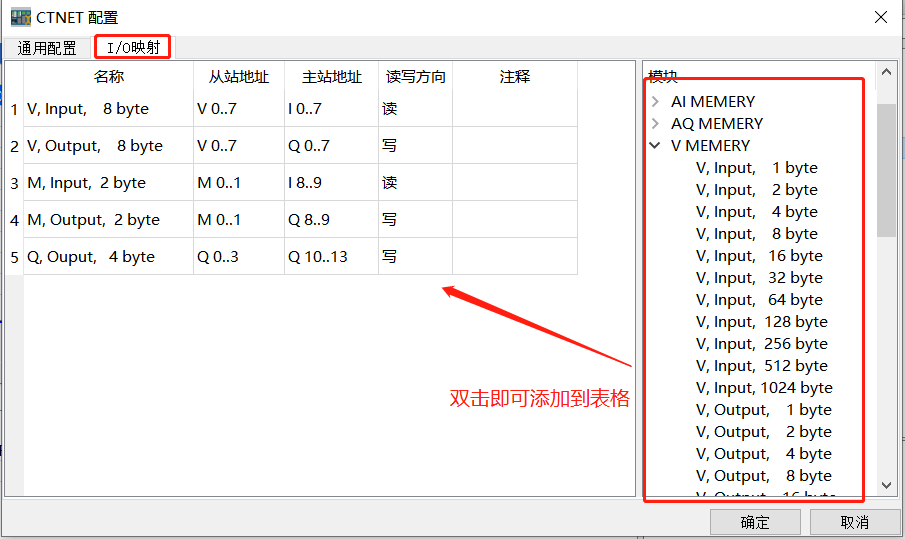

雙擊需要的存儲區以及連續讀寫字節大小即可添加到左側表格中，可修改訪問地址的起始地址，每個從站支持10K的數據透傳。
下圖配置爲：
從主站QB0-QB7地址往從站VB0-VB7地址寫數據，再把從站VB0-VB7地址内容讀取存放在主站的IB0-IB7中
從主站QB8-QB9地址往從站mB0-VB1地址寫數據，再把從站mB0-VB1地址内容讀取存放在主站的IB8-IB9中
從主站的QB10-QB13地址往從站的QB0-QB3地址寫數據
Part
5

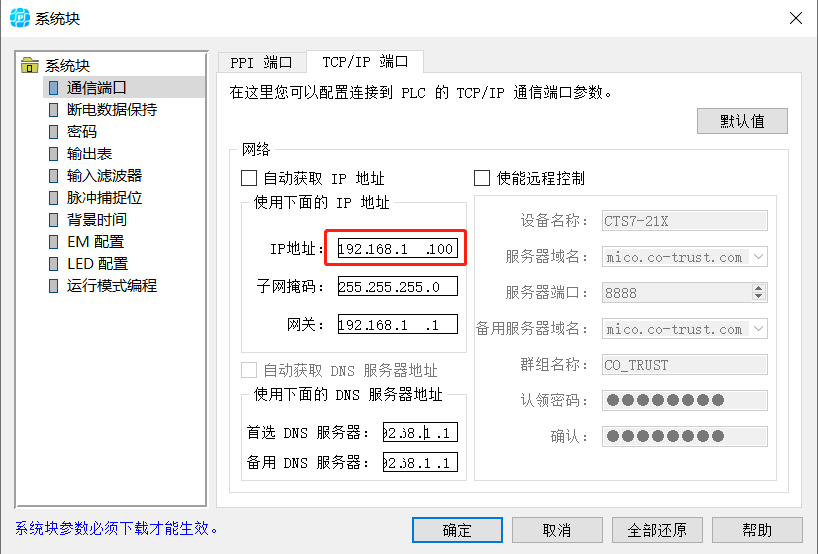

設置主站IP地址和從站處于一個網段即可
Part
6

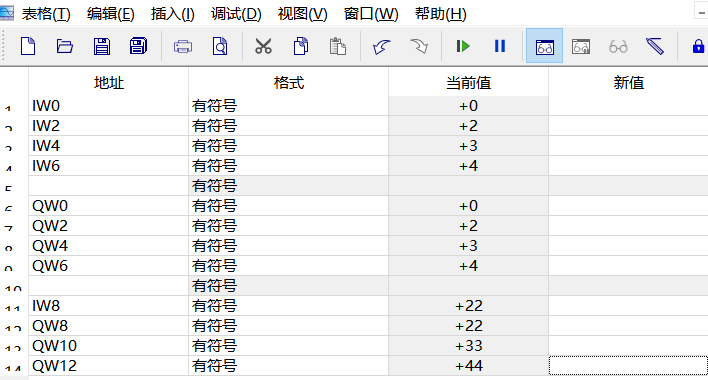

主從數據交互結果

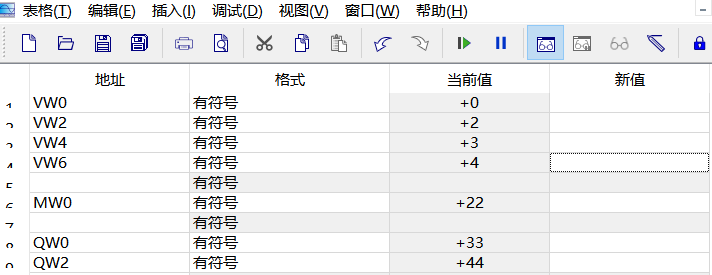

主站狀态表：
從站狀态表：
