合信物流方案⑥:窄帶(紅外電滾筒)分揀系統

合信物流方案⑥:窄帶(紅外電滾筒)分揀系統

2023.08.24


合信爲物流行業分揀系統提供自動化控制系統

(合信系統應用于窄帶(紅外電滾筒)分揀系統)

窄帶分揀機——應用場景

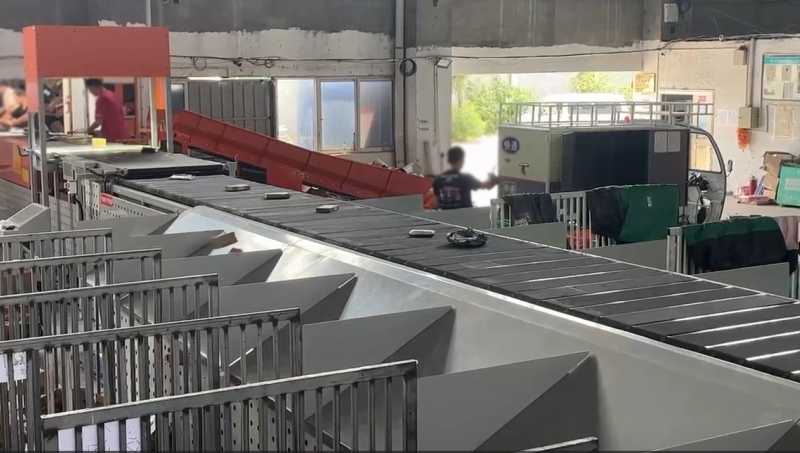

窄帶分揀機由多條等間距分布的窄型皮帶組成,通過皮帶的左右帶動,將貨物輸送至指定格口。


窄帶分揀設備,已廣泛應用在全國各地末端網點、快遞中心等快遞分揀場景。采用紅外電滾筒驅動的窄帶分揀設備,大件和小件包裹可以直接混合分揀,無需進行初次分類,大幅提升分揀效率。


窄帶分揀機——工作原理

1

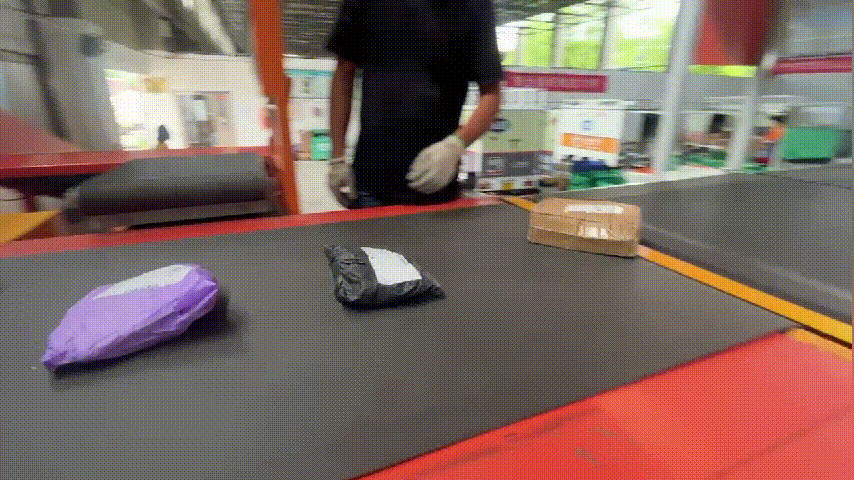

包裹進入傳送帶:人工上包/機器人自動供包,包裹正面條碼朝上;


2






上位機控制系統分析包裹信息:快件經過頂掃相機識别快遞面單條碼,掃描的信息對接服務器獲取對應條碼信息,上位機接收并把包裹信息給到主控PLC。

3






包裹分揀到對應的格口:PLC接收到分揀格口信息後,根據包裹大小、尺寸、落格等信息,通過分布式IO模塊控制多組紅外電滾筒小車,將包裹分揀到對應的格口。

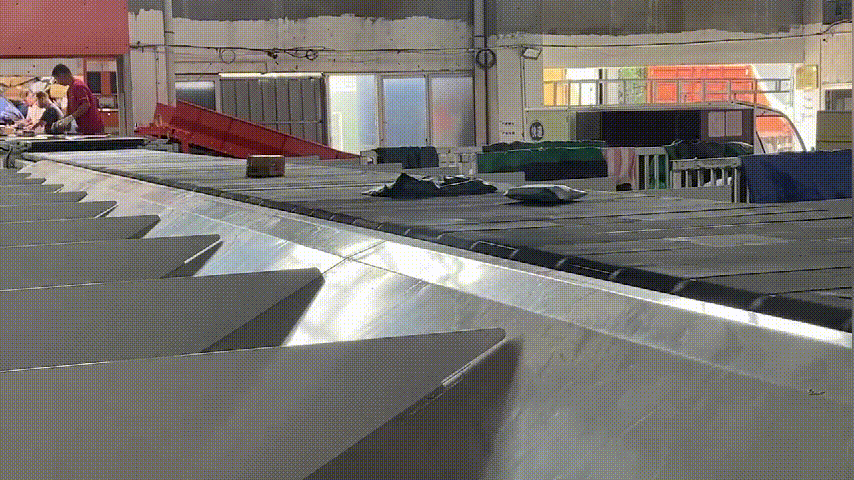

640 (1).gif


窄帶分揀機——系統方案

方案一

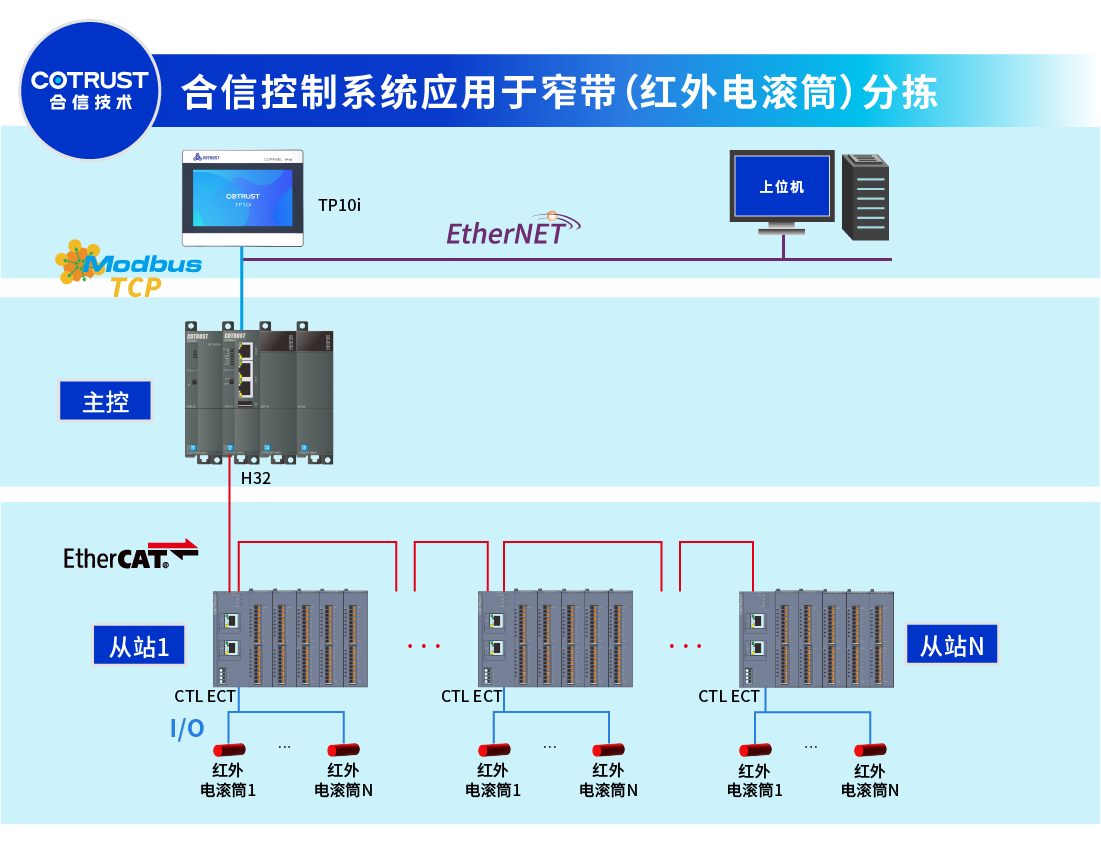

由合信CTH300系列PLC主控,通過CTL ECT分布式I/O進行EtherCAT通訊。

畫闆 1.png

方案二

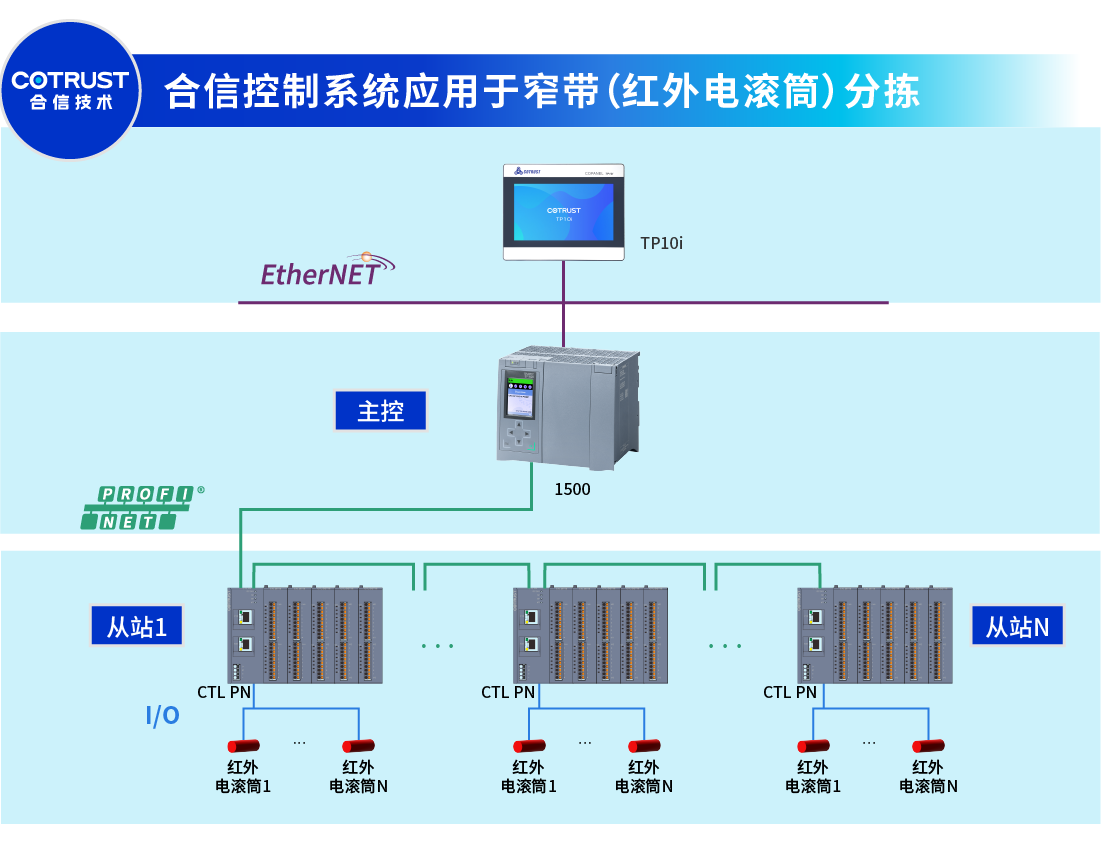

客戶可選用西門子1200/1500作爲主控PLC,通過合信CTL PN分布式I/O進行PN通訊。

畫闆 2.png

合信窄帶分揀機方案特點

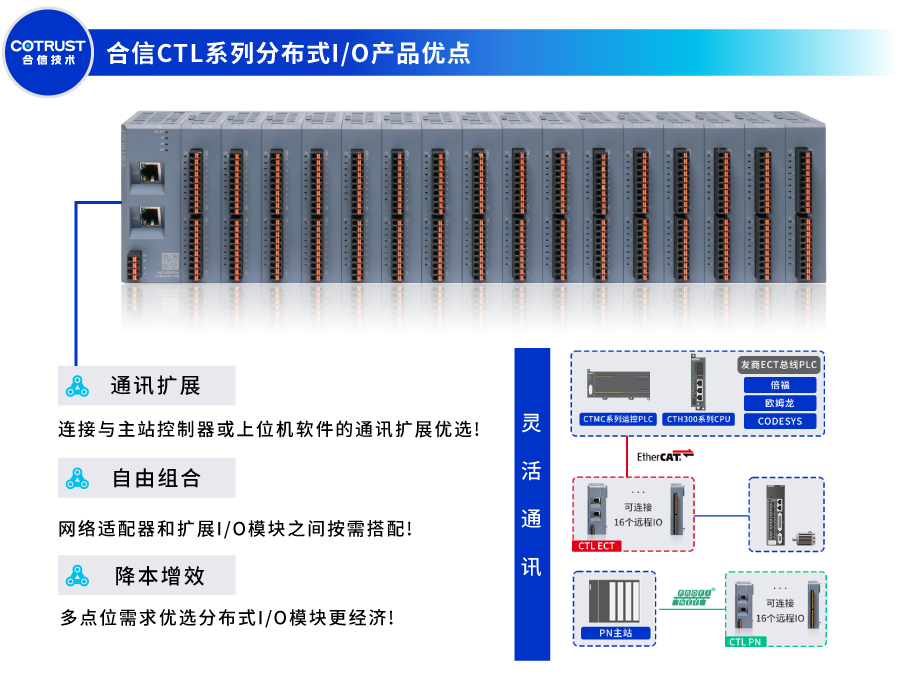

01.合信CTL系列分布式I/O極具性價比,高度适配。


▶▷

02.合信CTH300系列PLC支持豐富的通訊協議,選配更自由。


▶▷

03.模塊化更易用

窄帶分揀系統由模塊化組成,搭配合信總線方案,接線方便,可靈活拆解變更。
