CTMC系列M226ES—單軸運控（①脈沖控制）
2023.08.25
M226ES支持單軸運控(如定位、速度和回原等)功能；支持多軸多路直線/圓弧插補、連續插補、電子齒輪、電子凸輪和追飛剪功能；支持PLCopen标準指令庫，下面通過建立例程演示M226ES的軸控功能組态步驟。
使用CPU：M226ES
使用軟件：MagicWorks PLC V2.29及以上
目的：通過plc_open庫控制CPU脈沖輸出，實現簡單軸控。
步驟如下
壹
創建項目，配置脈沖軸
1

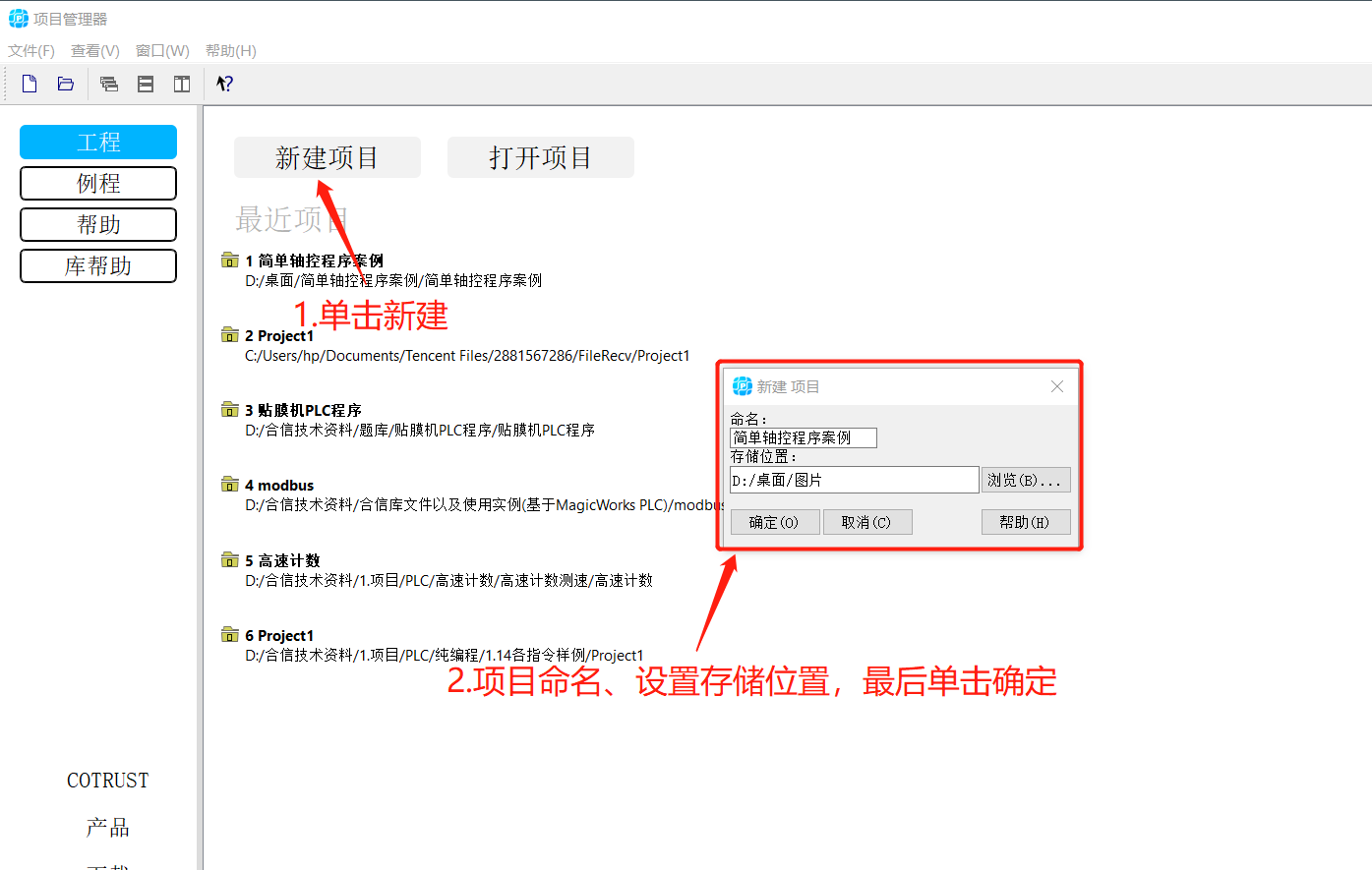

創建項目
2

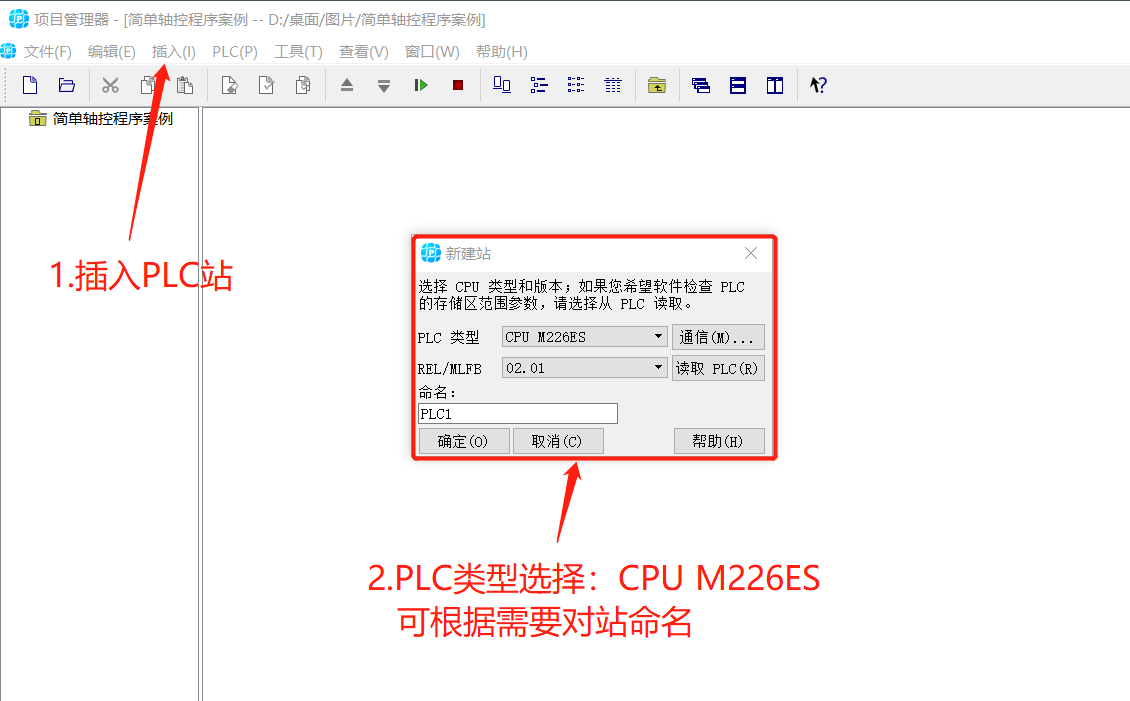

插入PLC站
3

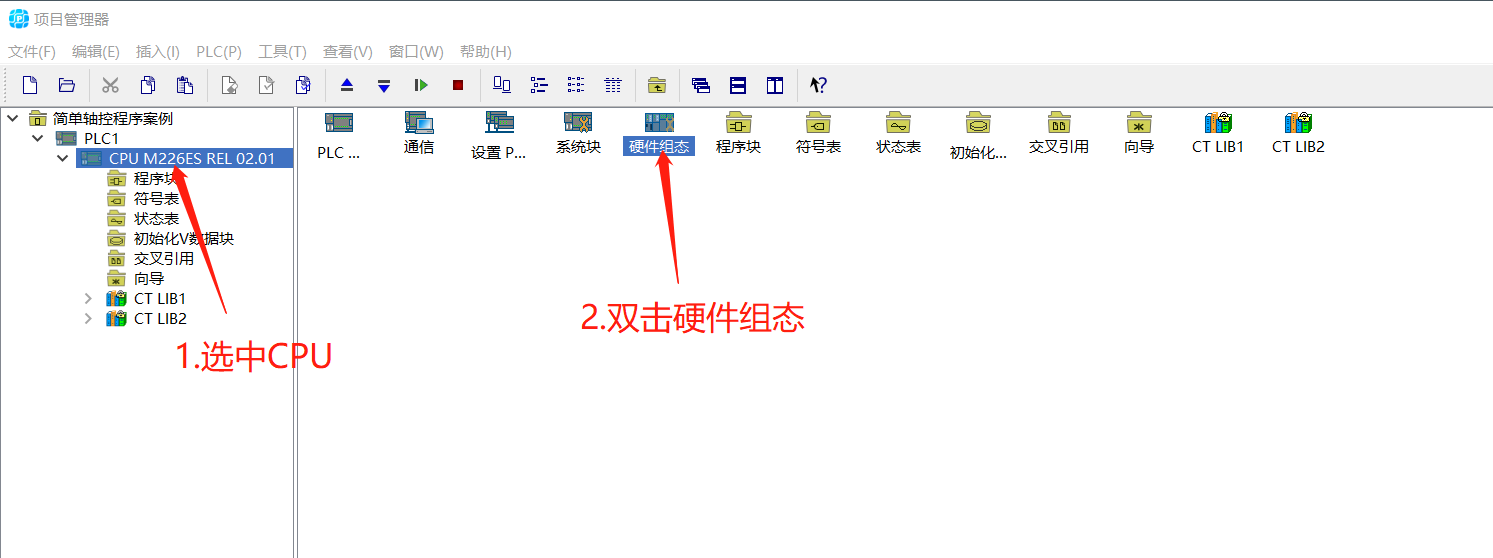

進入‘硬件組态’界面
4

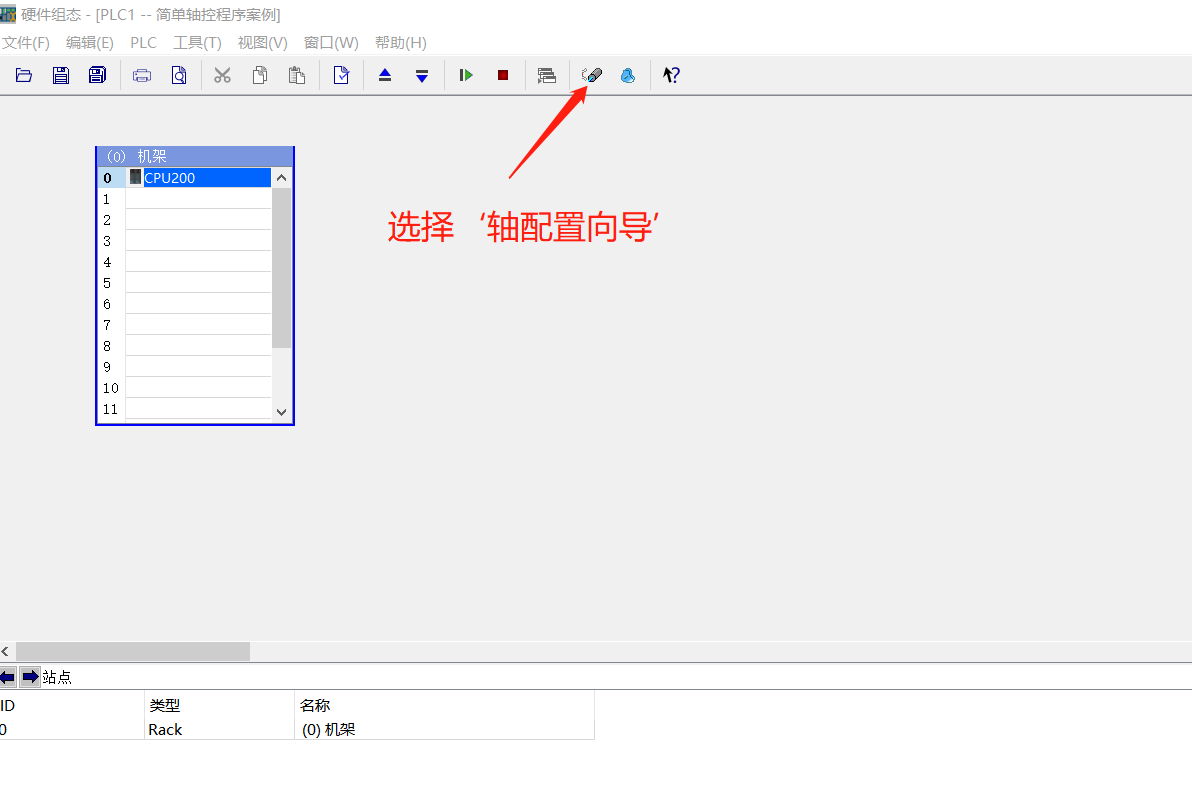

進入‘軸配置向導’界面
5

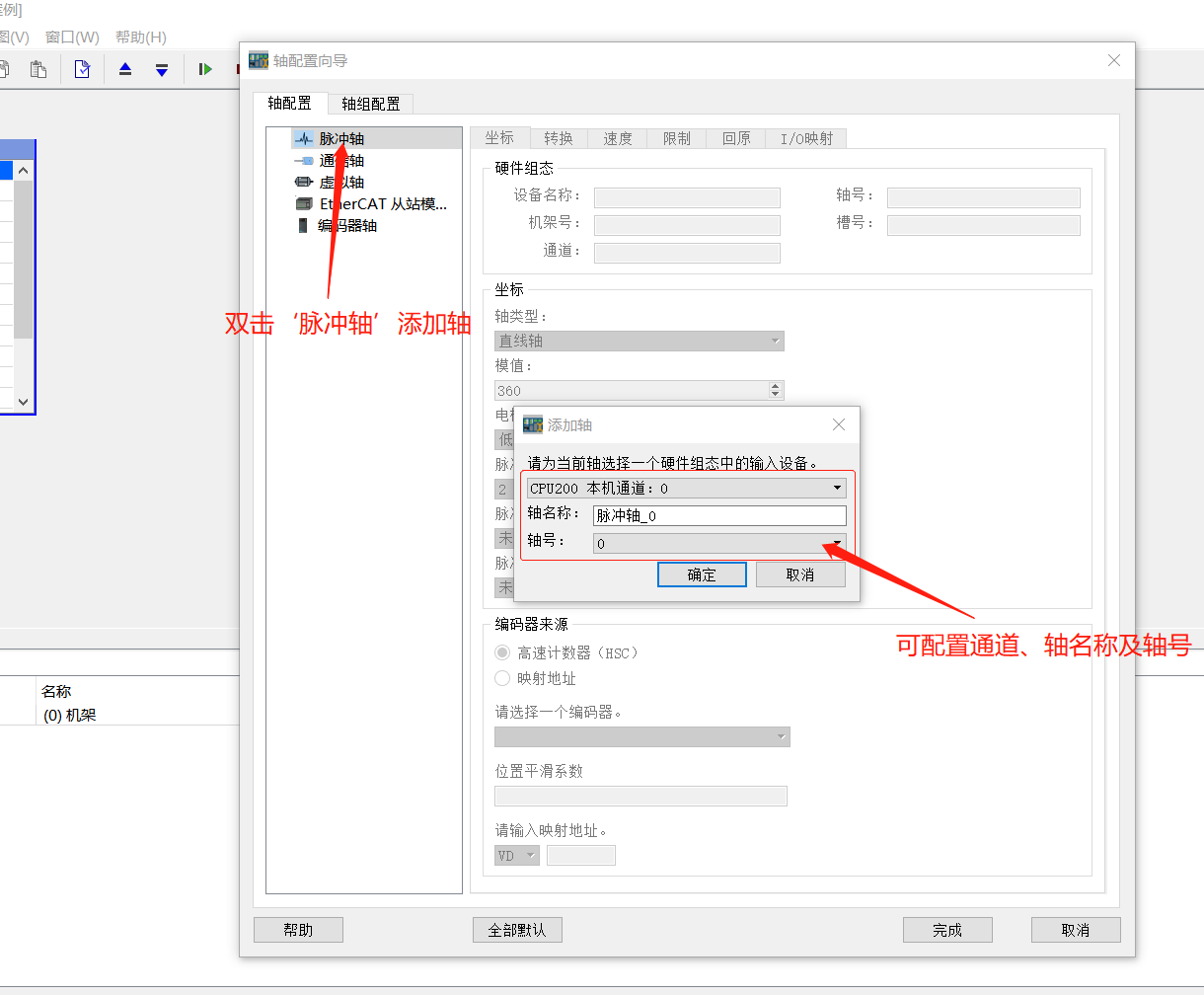

添加‘脈沖軸’
6
配置軸參數

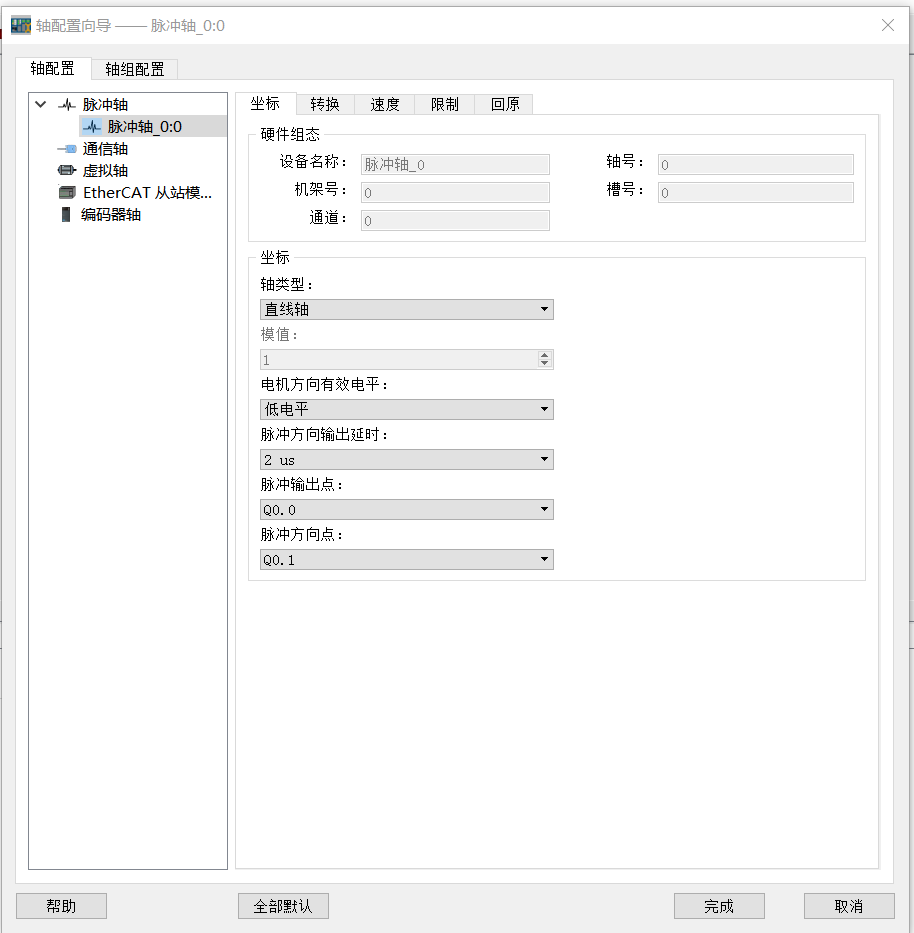

坐标：
軸類型：可選擇“直線軸”或“旋轉軸”，對于絲杆類型的往複運行機構，由于其行程是有限，
需要知道其在絲杆行程範圍内的絕對位置，此時選擇“直線軸”較好；若是單方向運轉類型的旋轉
軸，采用線性模式容易出現位置計數溢出，從而計算錯誤，故選擇“旋轉軸”較好。
電機方向有效電平：可選擇“低電平”或“高 電平”。

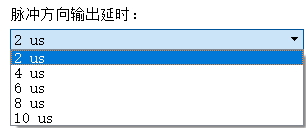

脈沖方向輸出延時：可自由選擇2us,4us,6us,8us,10us

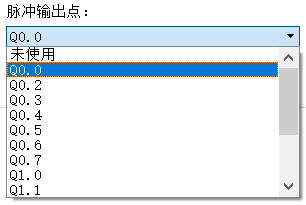

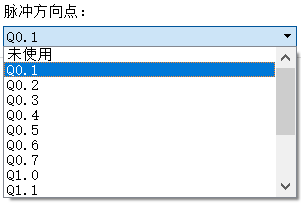

脈沖輸出點及方向可自由組合配置，最多可配置10軸，也可不配置方向。
轉換

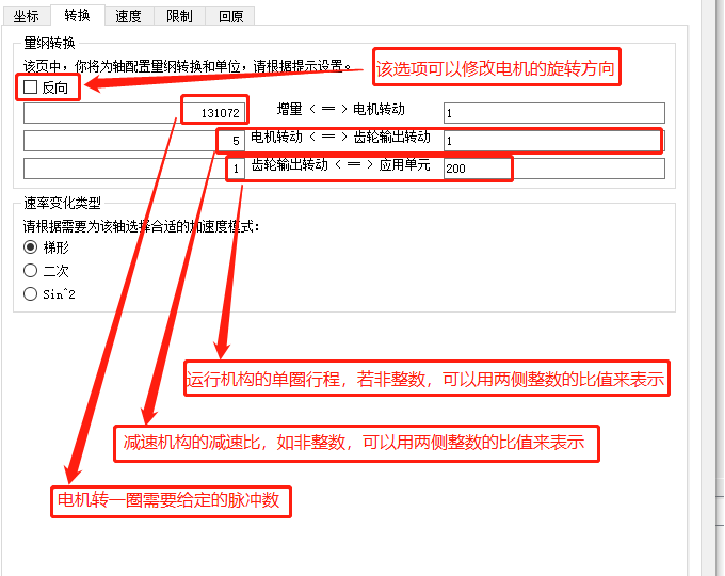

在“轉換”界面可根據提示設置綱量轉換和速率變化類型。將上圖中的“應用單元”設爲 200，當程序指令要求伺服運行 1 個單位時，齒輪端將會選擇 1/200 圈，伺服電機端會旋轉 5*1/200圈，以此類推。按照實際機械結構設定對應參數（即電子齒輪比）之後，就可按照應用系統的運動距離物理單位輸入距離命令，使參數控制直觀易懂。
速度

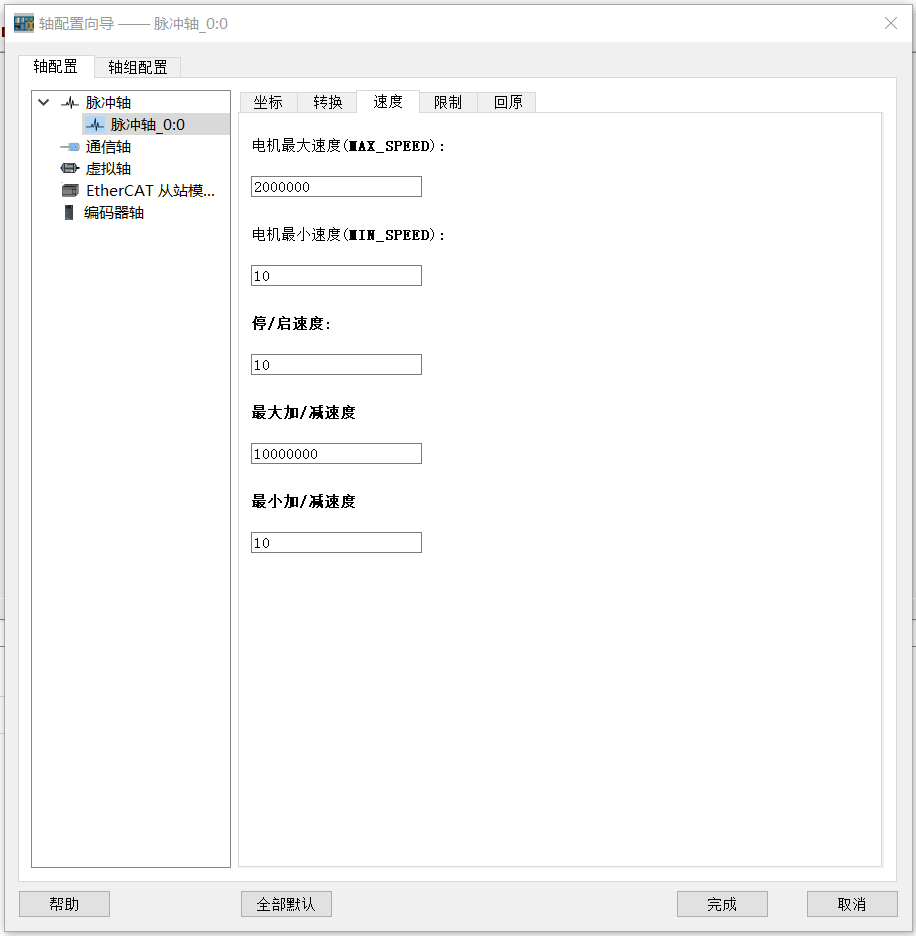

速度頁面可設置電機的最大/最小速度、停止/啓動速度以及最大和最小加/減速度。程序運行過程中，若設定速度超過組态設置，庫指令將報警。
限制

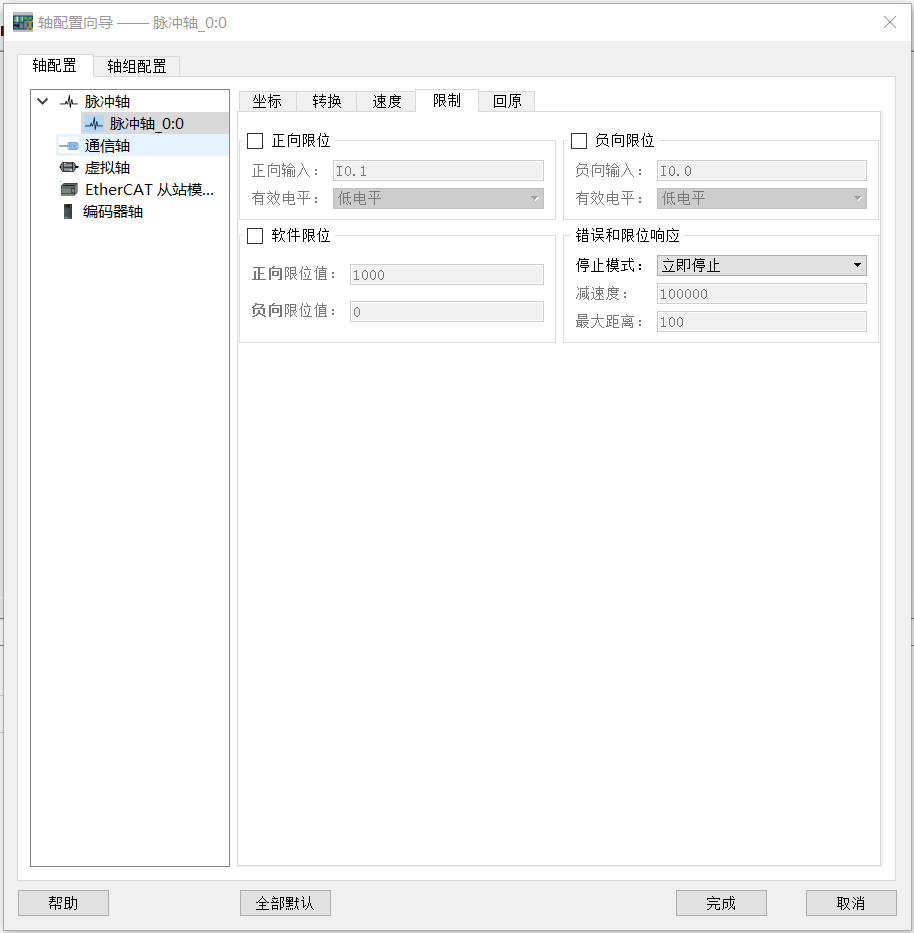

勾選“正向限位”和“負向限位”可對正/負向輸入進行修改設置，“有效電平”可選擇“高電平”或 “低電平”；
勾選“軟件限位”可對正/負向限位值進行修改設置；“錯誤和限位響應”的“停止模式”可選“立即停止”或“減速停止”。

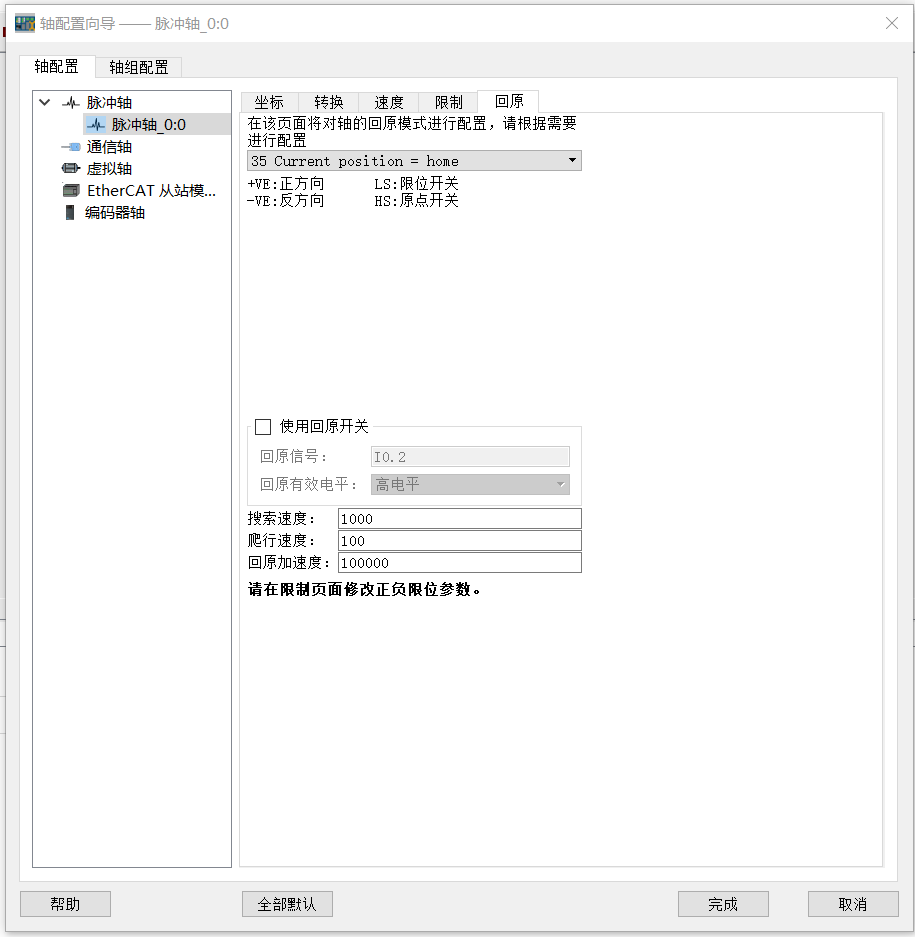

回原

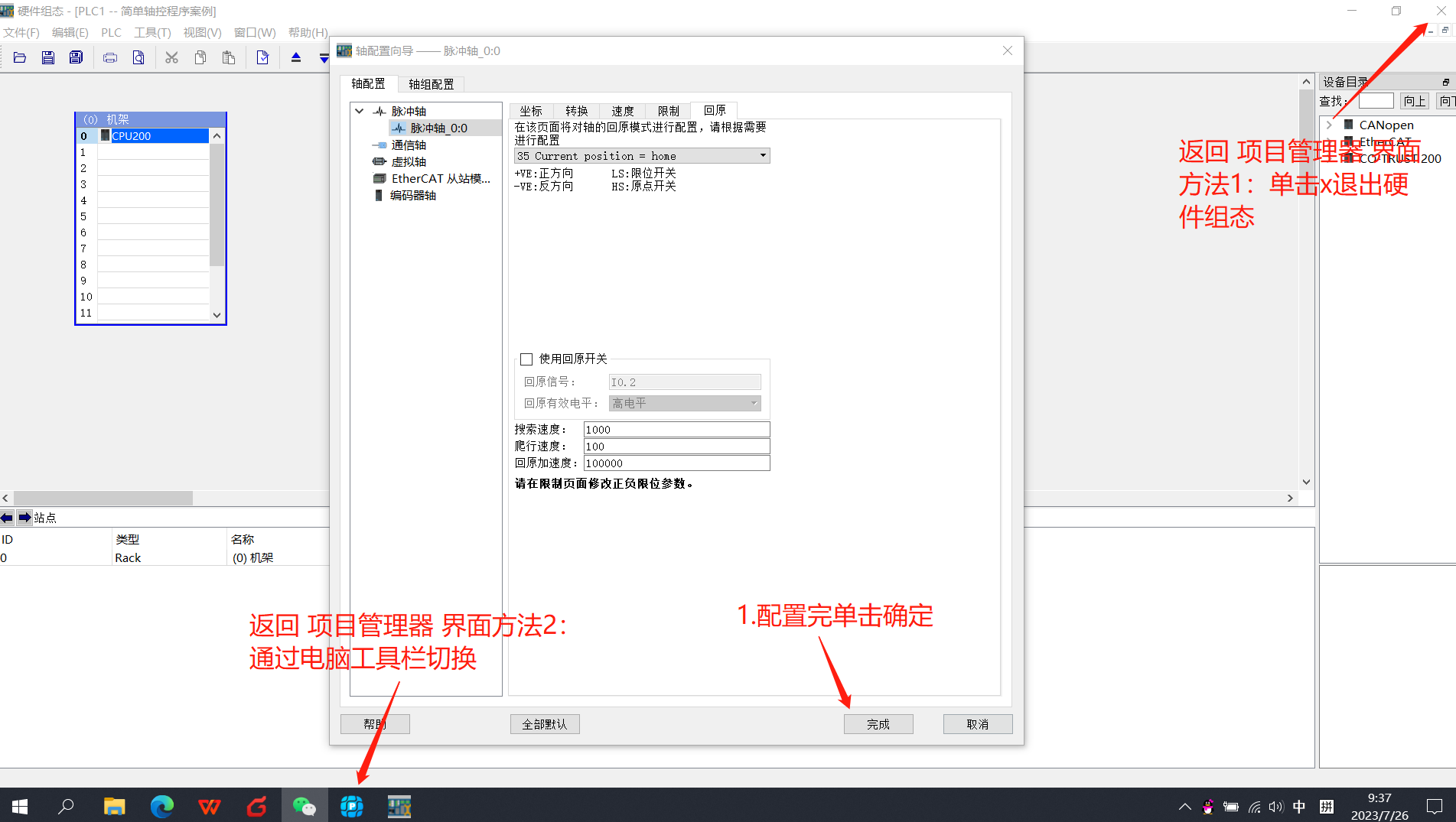

配置完成後，單擊确定，并切換回‘項目管理器’界面
7
配置完成後，單擊确定，并切換回‘項目管理器’界面
貳
在主程序中調用plc_open庫進行編程
1

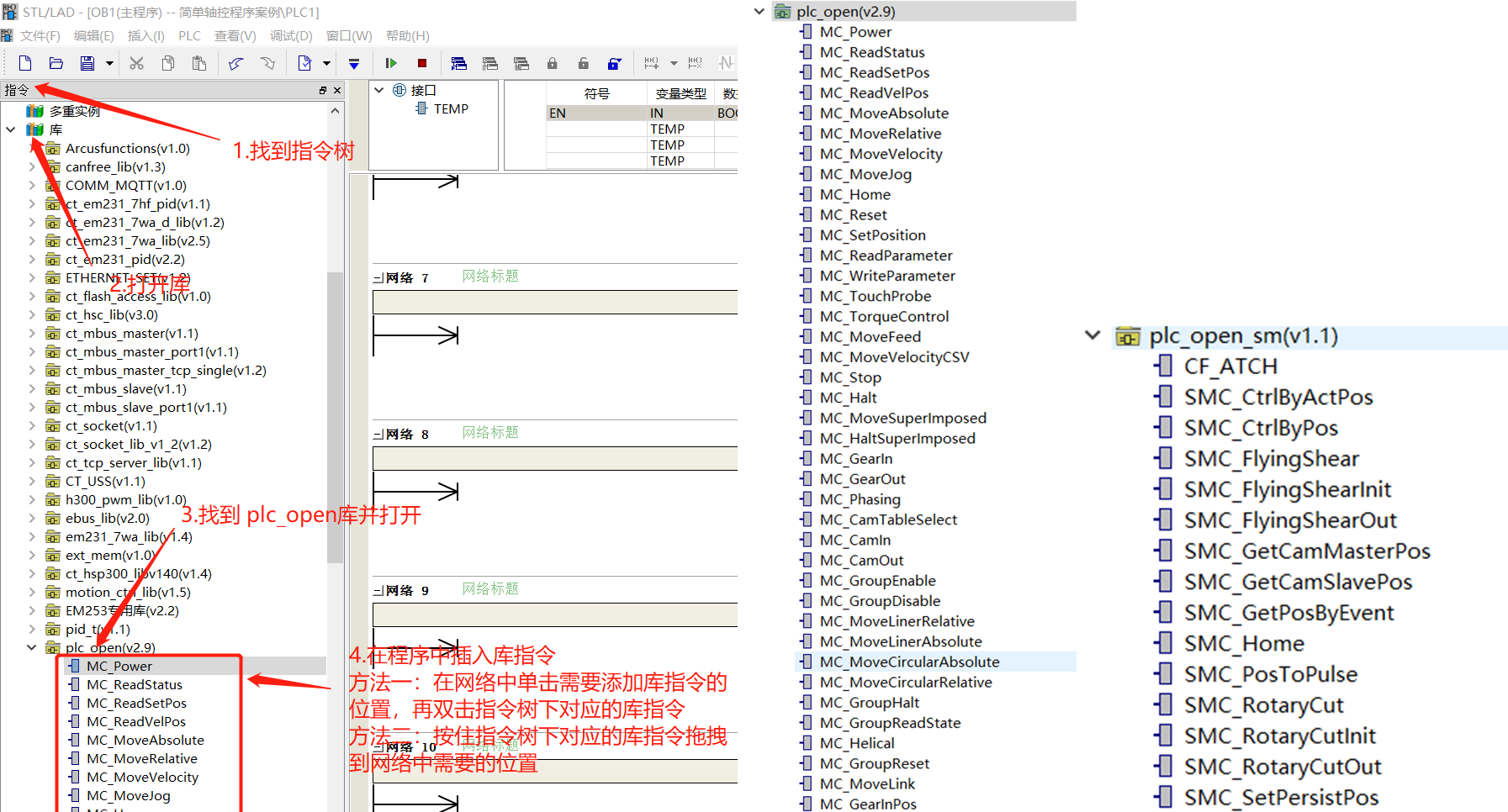

插入所需庫指令

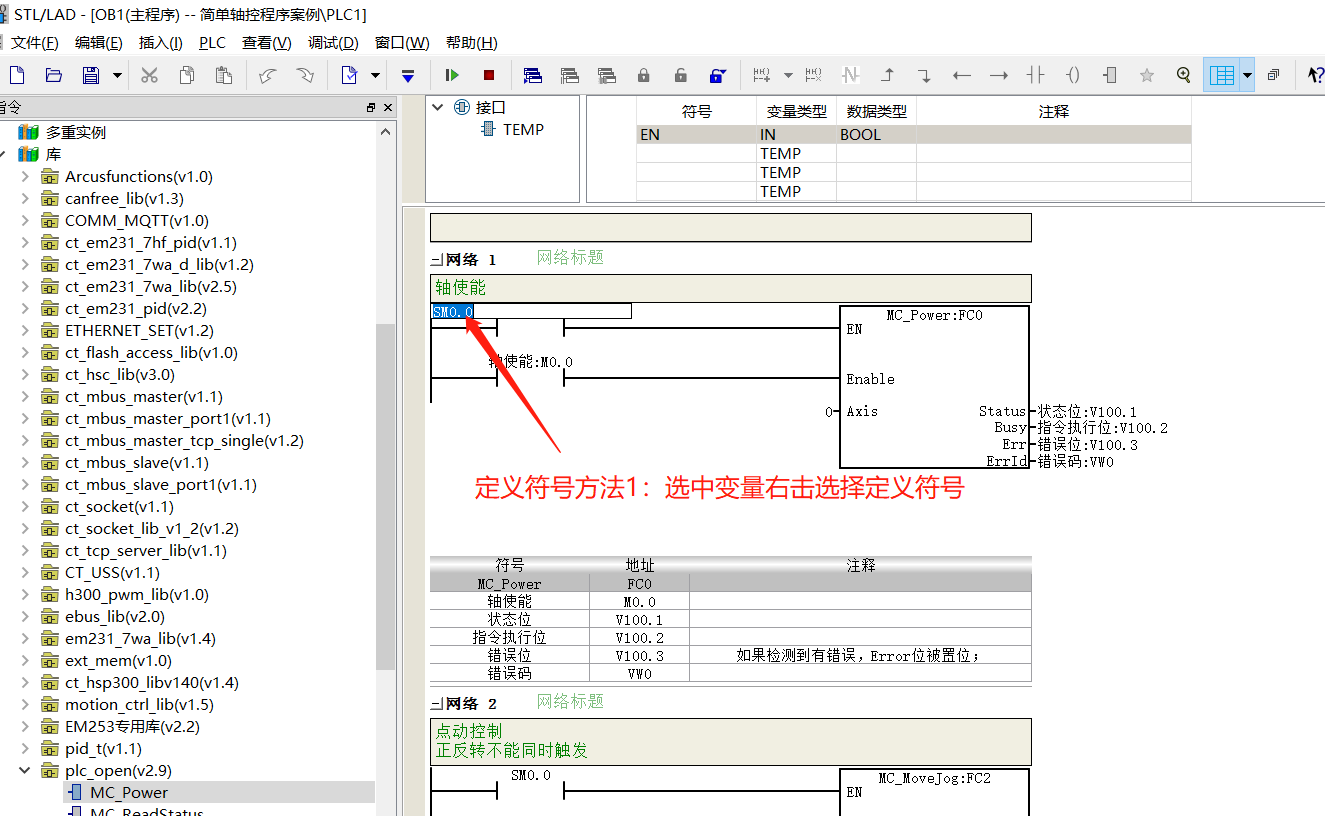

2

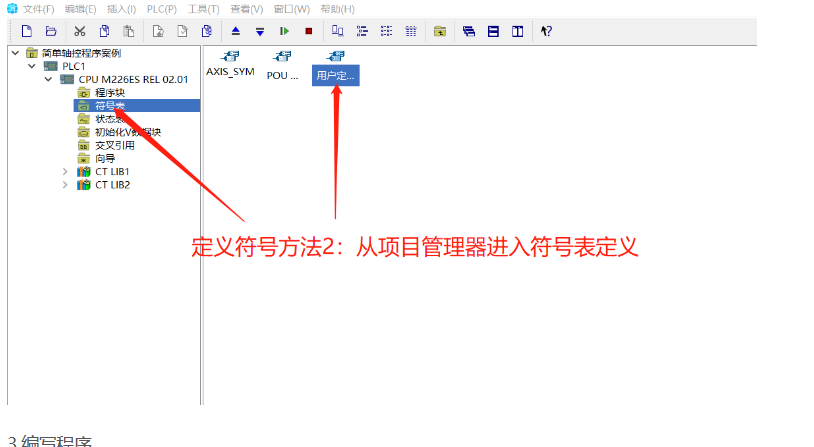

定義符号
3
編寫運控程序
3.1使能指令，對軸進行使能

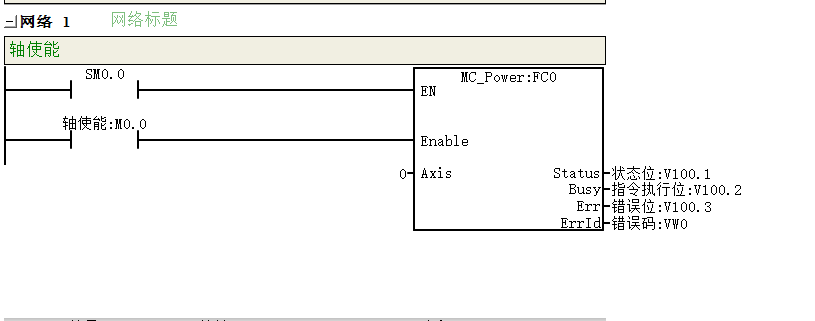

Enable設爲TRUE則進入可運行狀态，設爲FALSE則解除可運行狀态。
3.2點動指令，控制軸正反轉

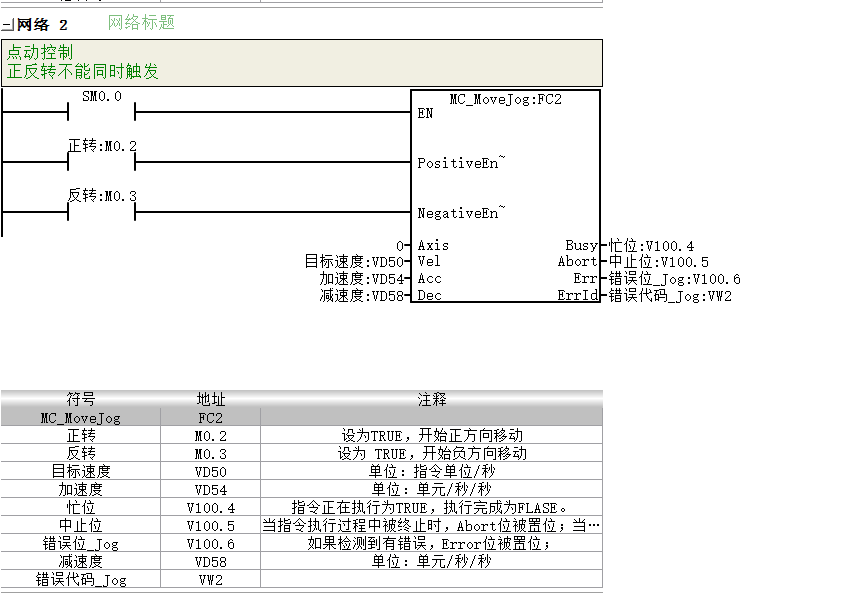

按照前面硬件組态配置：觸發MC_MoveJog Q0.0會按照目标速度發脈沖，正轉時Q0.1爲TRUE。
如果Vel=40,則速度爲1圈/秒、如果Vel=200，則速度爲5圈/秒。

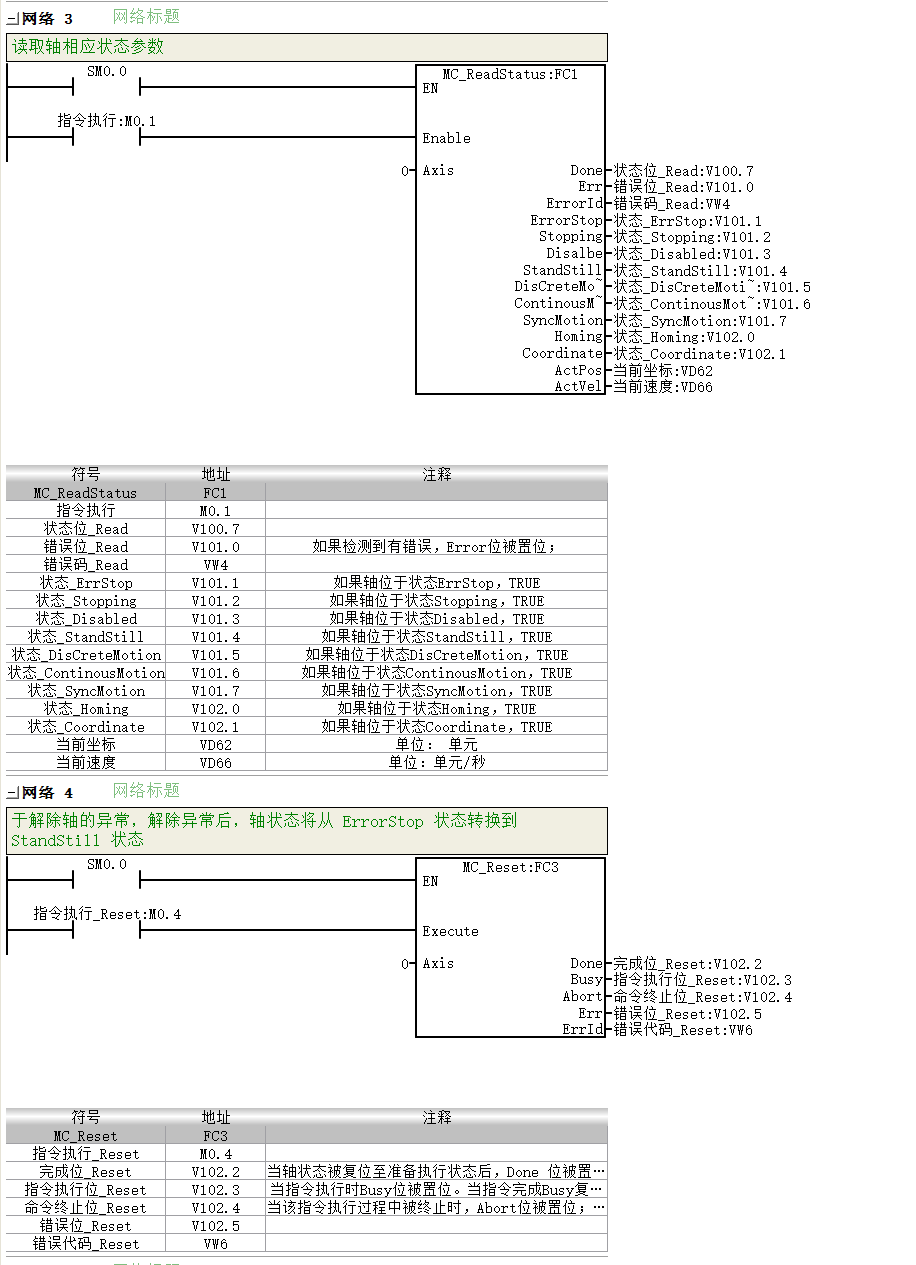

3.3讀取軸狀态，方便運行中随時監控

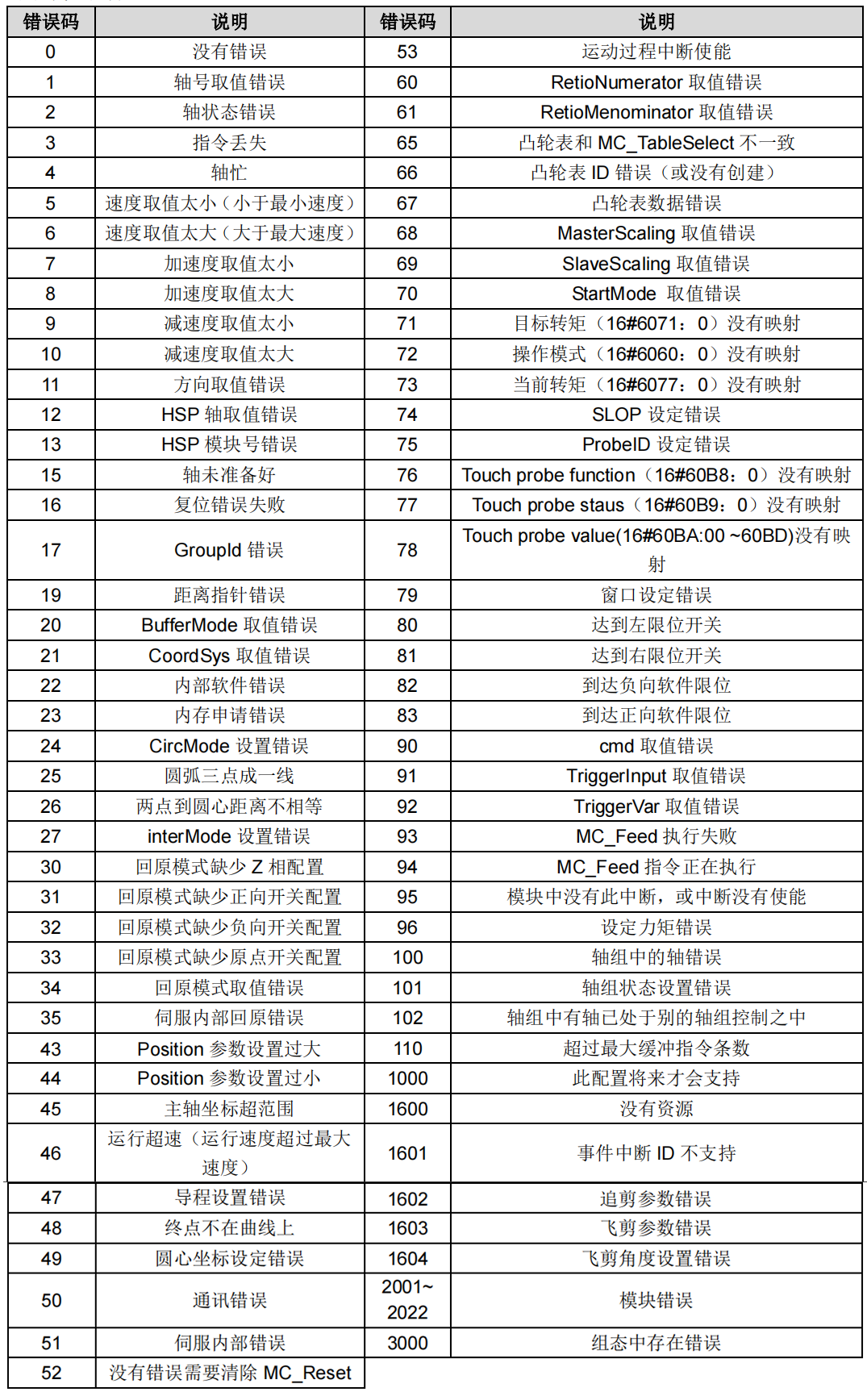

錯誤代碼：
